WAC2003 - Casa inteligente LEVELONE - Manual de utilização gratuito

Tipo de produto	Controlador para casa inteligente
Marca	LevelOne
Modelo	WAC2003
Dimensões (L x P x A)	Aproximadamente 440 x 250 x 44 mm (para montagem em rack 19")
Peso	Aproximadamente 2 kg
Alimentação	AC 100-240 V, 50/60 Hz
Consumo elétrico	Máx. 30 W
Interface de rede	1 porta RJ-45 Ethernet 10/100/1000 Mbps
Endereço IP padrão	192.168.1.1
Credenciais de login padrão	admin / admin
Tipo de montagem	Rack 19 polegadas ou sobre mesa
Temperatura de operação	-10 °C a 50 °C
Umidade de operação	10 % a 90 % sem condensação
Funções principais	Gerenciamento centralizado de dispositivos domóticos, configuração via interface web
Acessórios incluídos	Cabo de alimentação, cabo RJ-45, suportes L, pés de borracha, CD-ROM, guia de instalação rápida
Manutenção e limpeza	Limpar com pano seco, evitar umidade e solventes
Segurança	Não expor à luz solar direta, manter afastado de fontes de calor e interferências eletromagnéticas
Peças de reposição e reparabilidade	Contactar o revendedor local para peças de reposição
Informações gerais	Em conformidade com a declaração de conformidade da UE

Perguntas frequentes - WAC2003 LEVELONE

Como instalar o controlador WAC2003 em um rack?

Fixe os suportes L fornecidos nas laterais do controlador e, em seguida, aparafuse-os nos trilhos do rack padrão de 19 polegadas. Certifique-se de que o rack está estável e aterrado. Em seguida, conecte o cabo de alimentação.

Qual é o endereço IP padrão para acessar a interface do controlador?

O endereço IP padrão é 192.168.1.1. Abra um navegador e insira este endereço na barra de URL.

Quais são as credenciais de login padrão do WAC2003?

O nome de usuário e a senha padrão são ambos admin (em minúsculas).

Como configurar o computador para se conectar ao controlador?

Atribua ao seu computador um endereço IP fixo na faixa 192.168.1.2 a 192.168.1.253, com uma máscara de sub-rede 255.255.255.0. Conecte um cabo Ethernet entre o computador e o controlador.

Quais são os pré-requisitos de instalação do WAC2003?

Tenha uma chave de fenda Phillips, uma pulseira antiestática, um cabo de rede e uma tomada elétrica. O ambiente deve ser fresco, seco, protegido do sol e de fontes de interferência.

O controlador pode ser colocado sobre uma mesa?

Sim, ele pode ser instalado sobre uma mesa. Cole os pés de borracha sob a caixa e coloque-a em uma superfície estável. Conecte a alimentação e verifique se o LED está aceso.

Qual é a tensão de alimentação necessária?

O controlador funciona com alimentação de rede AC 100-240 V, 50/60 Hz. Certifique-se de que a tomada está devidamente aterrada.

O que fazer se o LED de alimentação não acender?

Verifique se o cabo de alimentação está corretamente conectado e se a tomada funciona. Se o problema persistir, entre em contato com seu revendedor.

Como redefinir o controlador para as configurações de fábrica?

O manual não menciona um procedimento de redefinição. Consulte o CD-ROM fornecido ou o site da LevelOne para instruções detalhadas.

Quais acessórios estão incluídos na caixa?

A caixa contém a unidade principal, um cabo de alimentação, um cabo RJ-45, um suporte L, um guia de instalação rápida, um CD-ROM, pés de borracha e a declaração de conformidade da UE.

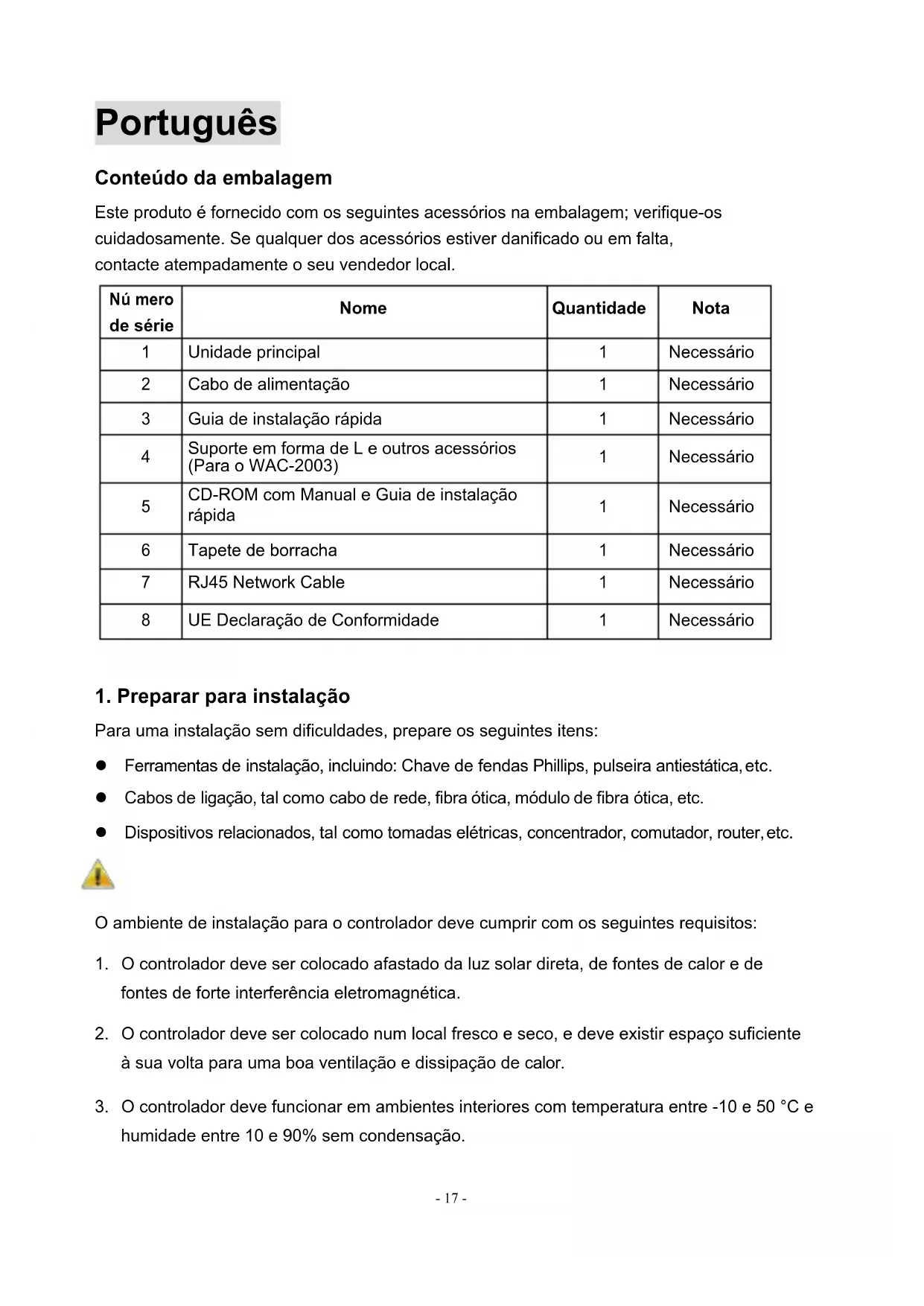

MANUAL DE UTILIZADOR WAC2003 LEVELONE

Conteúdo da embalagem

Este produto é fornecido com os seguintes acessórios na embalagem; verifique-os cuidadosamente. Se qualquer dos acessórios estiver danificado ou em falta, contacte atempadamente o seu vendedor local.

Nú mero de série	Nome	Quantidade	Nota
1	Unidade principal	1	Necessário
2	Cabo de alimentação	1	Necessário
3	Guia de instalação rápida	1	Necessário
4	Suporte em forma de L e outros acessórios (Para o WAC-2003)	1	Necessário
5	CD-ROM com Manual e Guia de instalação rápida	1	Necessário
6	Tapete de borracha	1	Necessário
7	RJ45 Network Cable	1	Necessário
8	UE Declaração de Conformidade	1	Necessário

1. Preparar para instalação

Para uma instalação sem dificuldades, prepare os seguintes itens:

• Ferramentas de instalação, incluindo: Chave de fendas Phillips, pulseira antiestática, etc.
• Cabos de ligação, tal como cabo de rede, fibra ótica, módulo de fibra ótica, etc.
• Dispositivos relacionados, tal como tomadas elétricas, concentrador, comutador, router, etc.

O ambiente de instalação para o controlador deve cumprir com os seguintes requisitos:

1. O controlador deve ser colocado afastado da luz solar direta, de fontes de calor e de fontes de forte interferência eletromagnética.
2. O controlador deve ser colocado num local fresco e seco, e deve existir espaço suficiente à sua volta para uma boa ventilação e dissipação de calor.
3. O controlador deve funcionar em ambientes interiores com temperatura entre -10 e 50 °C e humidade entre 10 e 90% sem condensação.

2. Instalação do equipamento

■ Instalação em bastidor (Para o WAC-2003)

Instale o controlador num bastidor padrão com 19 polegadas, seguindo os passos de instalação abaixo:

1. Verifique a ligação à terra e a estabilidade do bastidor;
2. Instale os dois suportes em forma de L incluídos nos acessórios em ambos os lados do painel do controlador e fixe-os com os parafusosfornecidos;
3. Coloque o controlador no local apropriado no bastidor e suporte-o usando umtabuleiro;
4. Fixe os suportes em forma de L nas ranhuras guia fixas a ambos os lados do bastidor para assegurar que o controlador pode ser montador no bastidor de forma estável na horizontal;
5. Use um cabo de alimentação para ligar o conector de energia do controlador a uma tomada elétrica.

■ Instalação na mesa de trabalho

Instale o controlador numa mesa de trabalho, seguindo os passos de instalação abaixo:

1. Coloque o controlador com a parte inferior voltada para cima num mesa de trabalho suficientemente grande, estável e devidamente ligada à terra;
2. Remova o papel de proteção do adesivo dos pés e cole as 4 bases às 4 ranhuras circulares na parte inferior da caixa;
3. Volte o controlador para cima e coloque-o na mesa de trabalho de formaestável;
4. Use um cabo de alimentação para ligar o conector de energia do controlador a uma tomada elétrica.
5. O controlador utiliza 100-240V, 50/60Hz AC. Certifique-se de que a fonte de alimentação e a ligação à terra estão normais antes de ligar a energia.
6. Depois de ligar, verifique se o indicador de energia (Energia) do controlador está aceso. Em caso afirmativo, tal indica que a fonte de alimentação está ligadacorretamente.
7. Não coloque objetos pesados sobre o controlador.

3. Iniciar sessão no equipamento

1. Ligue o cabo de interface RJ-45 do controlador ao computador.
2. Defina as propriedades TCP/IP do computador. Consulte o Anexo: Configurar o computador.
3. Iniciar sessão no equipamento: Abra um browser, digite 192.168.1.1 na barra de endereços e depois prima Enter. Na janela de início de sessão introduza o nome de utilizador "admin" e a palavra-passe "admin" predefinidos e clique em OK.

1. Clique em Iniciar—> Painel de Controlo—> Rede e Internet—> Centro de Rede e Partilha—> Alterar definições da placa, clique com o botão direito do rato em Ligação local e selecione Propriedades;

Ethernet

1. Faça duplo clique em Protocolo de Internet 4 (TCP/IPv4);

1. Defina o endereço IP do computador: O endereço IP do computador deve estar entre o seguinte intervalo de endereços IP livres 192.168.1.2 \~ 192.168.1.253. Clique em OK. Para voltar para a página anterior, clique em OK.
