MANUAL DE USUARIO WAC2003 LEVELONE

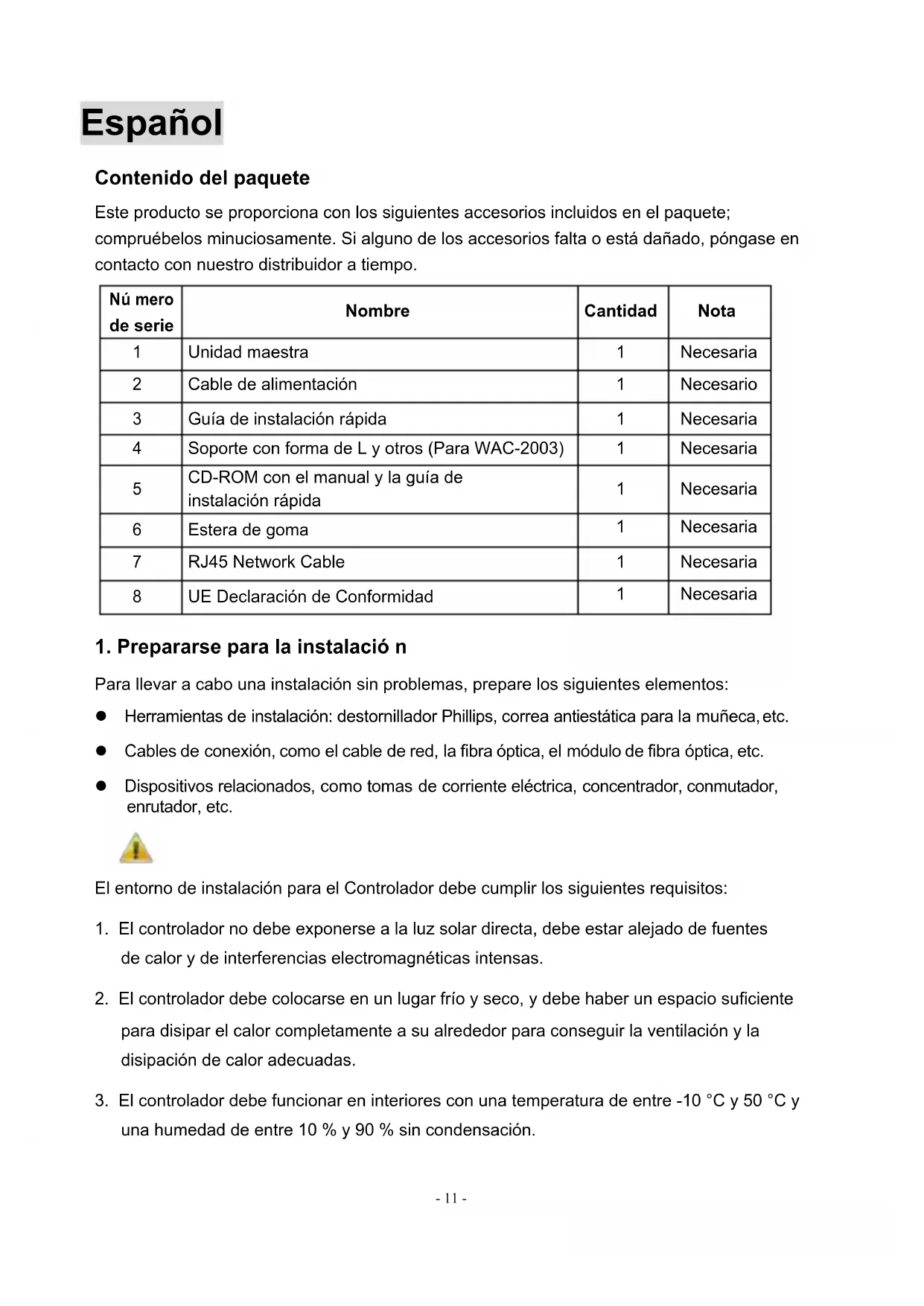

Español Contenido del paquete Este producto se proporciona con los siguientes accesorios incluidos en el paquete; compruébelos minuciosamente. Si alguno de los accesorios falta o está dañado, póngase en contacto con nuestro distribuidor a tiempo. Nú mero de serie Nombre Cantidad Nota

Cable de alimentación

Guía de instalación rápida

Soporte con forma de L y otros (Para WAC-2003)

CD-ROM con el manual y la guía de instalación rápida

UE Declaración de Conformidad

1. Prepararse para la instalació n

Para llevar a cabo una instalación sin problemas, prepare los siguientes elementos: l Herramientas de instalación: destornillador Phillips, correa antiestática para la muñeca, etc. l Cables de conexión, como el cable de red, la fibra óptica, el módulo de fibra óptica, etc. l Dispositivos relacionados, como tomas de corriente eléctrica, concentrador, conmutador, enrutador, etc. El entorno de instalación para el Controlador debe cumplir los siguientes requisitos:

1. El controlador no debe exponerse a la luz solar directa, debe estar alejado de fuentes

de calor y de interferencias electromagnéticas intensas.

2. El controlador debe colocarse en un lugar frío y seco, y debe haber un espacio suficiente

para disipar el calor completamente a su alrededor para conseguir la ventilación y la disipación de calor adecuadas.

3. El controlador debe funcionar en interiores con una temperatura de entre -10 °C y 50 °C y

una humedad de entre 10 % y 90 % sin condensación.- 12 -

2. Instalació n del equipo

■ Se instala en el bastidor (Para WAC-2003) Instale el controlador en un bastidor estándar de 19 pulgadas y siga los pasos de instalación que se indican a continuación:

Compruebe la toma de tierra y la estabilidad del bastidor;

Instale los dos soportes con forma de L de los accesorios en ambos lados del panel de conmutación y fíjelos con los tornillos incluidos con los accesorios;

Coloque el controlador en la ubicación adecuada del bastidor y apóyelo utilizando unabandeja;

Fije los soportes con forma de L en la ranuras de guía fijadas a ambos extremos del bastidor para garantizar que el controlador se puede montar en dicho bastidor de una manera estable y horizontal;

Utilice un cable de alimentación para enchufar el conector de alimentación del controlador a la toma de alimentación. ■ Instalado en la mesa de trabajo Instale el controlador en una mesa de trabajo y siga los pasos de instalación que se indican a continuación:

1. Coloque el controlador con su parte inferior hacia arriba en una mesa de trabajo

suficientemente grande, estable y correctamente conectada a tierra;

2. Quite el papel protector adhesivo del pie y pegue las 4 almohadillas en las 4 ranuras

redondas situadas en la parte inferior de la carcasa respectivamente;

3. Dé la vuelta al controlador y colóquelo en la mesa de trabajo de manera que quede estable;

4. Utilice un cable de alimentación para enchufar el conector de alimentación del controlador a

la toma de alimentación.

5. El controlador utiliza corriente alterna con los valores de 100-240 V y 50/60 Hz. Asegúrese

de que tanto la toma de alimentación, la toma de tierra están en buen estado antes de conectar la alimentación.

6. Después de conectar la alimentación, compruebe que el indicador de alimentación del

controlador (Alimentación) está encendido, en cuyo caso indica que el suministro eléctrico está conectado correctamente.

7. No coloque objetos pesados sobre el controlador.

3.Iniciar sesió n en el equipo

Conecte el cable de interfaz RJ-45 de un controlador con un equipo mediante un cable de red.

Establezca las propiedades TCP/IP del equipo. Consulte el Apéndice: Configurar el equipo.

Iniciar sesión en el equipo: abra un explorador y escriba 192.168.1.1 en la barra de direcciones y, a continuación, presione entrar. En la interfaz de inicio de sesión desplegable, introduzca el nombre de usuario de inicio de sesión de fábrica ("admin"), la contraseña ("admin") y haga clicen Aceptar.- 13 -

4.Apéndice: Configurar el equipo ■ Windows

Haga clic en Inicio—> Panel de control —> Redes e Internet —> Centro de redes y recursos compartidos —> Cambiar configuración del adaptador, haga clic con el botón derecho en Conexión local y seleccione Propiedades;

4.Anexo: Configurar o computador ■ Windows
