| Type de produit | Contrôleur pour maison intelligente |
| Marque | LevelOne |
| Modèle | WAC2003 |
| Dimensions (L x P x H) | Environ 440 x 250 x 44 mm (pour montage en rack 19") |
| Poids | Environ 2 kg |
| Alimentation | AC 100-240 V, 50/60 Hz |
| Consommation électrique | Max. 30 W |
| Interface réseau | 1 port RJ-45 Ethernet 10/100/1000 Mbps |
| Adresse IP par défaut | 192.168.1.1 |
| Identifiants de connexion par défaut | admin / admin |
| Type de montage | Rack 19 pouces ou sur table |
| Température de fonctionnement | -10 °C à 50 °C |
| Humidité de fonctionnement | 10 % à 90 % sans condensation |
| Fonctions principales | Gestion centralisée des appareils domotiques, configuration via interface web |
| Accessoires inclus | Cordon d'alimentation, câble RJ-45, supports L, patins caoutchoutés, CD-ROM, guide d'installation rapide |
| Entretien et nettoyage | Dépoussiérer avec un chiffon sec, éviter l'humidité et les solvants |
| Sécurité | Ne pas exposer à la lumière directe du soleil, éloigner des sources de chaleur et d'interférences électromagnétiques |
| Pièces détachées et réparabilité | Contacter le revendeur local pour les pièces de rechange |
| Informations générales | Conforme à la déclaration de conformité UE |
FOIRE AUX QUESTIONS - WAC2003 LEVELONE
Comment installer le contrôleur WAC2003 dans un rack ?
Fixez les supports en L fournis sur les côtés du contrôleur, puis vissez-les sur les glissières du rack standard 19 pouces. Assurez-vous que le rack est stable et mis à la terre. Branchez ensuite le cordon d'alimentation.
Quelle est l'adresse IP par défaut pour accéder à l'interface du contrôleur ?
L'adresse IP par défaut est 192.168.1.1. Ouvrez un navigateur et saisissez cette adresse dans la barre d'URL.
Quels sont les identifiants de connexion par défaut du WAC2003 ?
Le nom d'utilisateur et le mot de passe par défaut sont tous deux admin (en minuscules).
Comment configurer l'ordinateur pour se connecter au contrôleur ?
Attribuez à votre ordinateur une adresse IP fixe dans la plage 192.168.1.2 à 192.168.1.253, avec un masque de sous-réseau 255.255.255.0. Connectez un câble Ethernet entre l'ordinateur et le contrôleur.
Quels sont les prérequis d'installation du WAC2003 ?
Prévoyez un tournevis Phillips, un bracelet antistatique, un câble réseau et une prise électrique. L'environnement doit être frais, sec, à l'abri du soleil et des sources d'interférences.
Le contrôleur peut-il être posé sur une table ?
Oui, il peut être installé sur une table. Collez les patins caoutchoutés sous le boîtier et placez-le sur une surface stable. Branchez l'alimentation et vérifiez que le voyant est allumé.
Quelle est la tension d'alimentation requise ?
Le contrôleur fonctionne avec une alimentation secteur AC 100-240 V, 50/60 Hz. Assurez-vous que la prise est correctement mise à la terre.
Que faire si le voyant d'alimentation ne s'allume pas ?
Vérifiez que le cordon d'alimentation est correctement branché et que la prise électrique fonctionne. Si le problème persiste, contactez votre revendeur.
Comment réinitialiser le contrôleur aux paramètres d'usine ?
La notice ne mentionne pas de procédure de réinitialisation. Consultez le CD-ROM fourni ou le site Web de LevelOne pour des instructions détaillées.
Quels accessoires sont inclus dans la boîte ?
La boîte contient l'unité maître, un cordon d'alimentation, un câble RJ-45, un support en L, un guide d'installation rapide, un CD-ROM, des patins caoutchoutés et la déclaration de conformité UE.
Questions des utilisateurs sur WAC2003 LEVELONE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice WAC2003 - LEVELONE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WAC2003 de la marque LEVELONE.
MODE D'EMPLOI WAC2003 LEVELONE
Contenu de l'emballage
Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.
| Numéro de série | Nom | Quantité | Remarque |
| 1 | Unité maître | 1 | Requis |
| 2 | Cordon d'alimentation | 1 | Requis |
| 3 | Guide d'installation rapide | 1 | Requis |
| 4 | Support en forme de L et autres (Pour WAC-2003) | 1 | Requis |
| 5 | CD-ROM avec manuel et guide d'installation rapide | 1 | Requis |
| 6 | pied caoutchouté | 1 | Requis |
| 7 | câble RJ-45 Ethernet | 1 | Requis |
| 8 | EU Déclaration de Conformité | 1 | Requis |
1. Préparation pour l'installation
Pour une installation facile, veuillez préparer les éléments suivants :
- Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc.
- Câbles de raccordement, tels que câble réseau, etc.
- Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.
L'environnement d'installation du Contrôleur doit répondre aux exigences suivantes :
- Le Contrôleur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
- Le Contrôleur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
- Le Contrôleur doit fonctionner dans un environnement intérieur avec une température comprise entre -10 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.
2. Installation de l'équipement
■ Il est installé dans le rack (Pour WAC-2003)
Installez le contrôleur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :
- Vérifiez la mise à la terre etla stabilité du rack ;
- Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du contrôleur et fixez-les avec les vis provenant des accessoires;
- Placez le Contrôleur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau ;
- Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le contrôleur puisse être monté sur le rack d'une manière stable et horizontale ;
- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à contrôleur sur la prise électrique.
■ Installé sur la table de travail
Installez le contrôleur sur une table de travail, avec les étapes d'installation suivantes :
- Placez le contrôleur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
- Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
- Retournez le contrôleur et placez-le sur la table de travail de manière stable ;
- Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
- Le contrôleur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
- Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du contrôleur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
- Ne placez pas d'objets lourds sur le contrôleur.
3. Connexion à l'équipement
-
Raccordez le câble d'interface RJ-45 d'un Contrôleur à un ordinateur avec un câbler réseau.
-
Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.
-

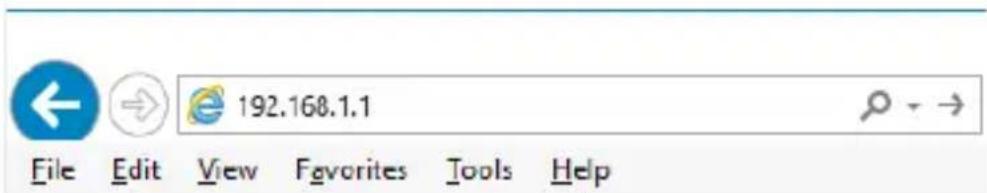

Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.
Windows
- Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;
Ethernet
- Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.253, puis cliquez sur OK, pour retourner à la page précédente, cliquez sur OK.
