Type de produit	Commutateur Ethernet Gigabit (Switch)
Marque	LevelOne
Modèle	GEL1051
Catégorie	Maison intelligente
Dimensions (approx.)	200 x 130 x 35 mm
Poids (approx.)	0.5 kg
Alimentation	CA 100-240 V, 50/60 Hz
Consommation électrique	Max. 10 W
Nombre de ports	5 ports RJ-45 Gigabit Ethernet
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Montage	Sur table ou en rack 19 pouces (supports L inclus)
Indicateurs lumineux	Alimentation, liaison/activité par port
Gestion	Via interface Web (adresse IP par défaut 192.168.1.1)
Contenu de l'emballage	Unité principale, cordon d'alimentation, guide rapide, CD-ROM, supports de montage
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, ne pas utiliser de produits abrasifs
Sécurité	Éviter l'exposition directe au soleil, loin des sources de chaleur, installation dans un endroit sec
Pièces détachées et réparabilité	Contacter le revendeur local pour les accessoires ; pas de pièces réparables par l'utilisateur
Normes	Conforme CE, EN55032, EN55024, EN61000

FOIRE AUX QUESTIONS - GEL1051 LEVELONE

Comment brancher le commutateur GEL1051 ?

Branchez le cordon d'alimentation sur le commutateur et sur une prise secteur (100-240 V). Connectez vos appareils (ordinateurs, routeur) aux ports RJ-45 à l'aide de câbles réseau.

Quelle est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.1.1. Pour y accéder, configurez votre ordinateur avec une adresse IP dans la plage 192.168.1.2 à 192.168.1.254.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (généralement situé à l'arrière) pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres reviennent aux valeurs par défaut (IP 192.168.1.1, identifiant admin, mot de passe admin).

Le commutateur peut-il être monté dans un rack ?

Oui, il est livré avec deux supports en forme de L pour un montage dans un rack standard de 19 pouces. Fixez les supports sur les côtés du commutateur, puis vissez-les sur les rails du rack.

Quelles sont les conditions d'environnement recommandées ?

Placez le commutateur dans un endroit frais et sec, à l'abri de la lumière directe du soleil et des sources de chaleur. La température doit être comprise entre 0°C et 50°C et l'humidité entre 10% et 90% sans condensation.

Comment configurer l'adresse IP de mon ordinateur pour accéder au commutateur ?

Allez dans les paramètres réseau de votre ordinateur, ouvrez les propriétés de la connexion locale, double-cliquez sur TCP/IPv4, puis définissez une adresse IP fixe comme 192.168.1.100 avec un masque de sous-réseau 255.255.255.0.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché sur le commutateur et sur une prise secteur fonctionnelle. Testez avec une autre prise ou un autre cordon si possible. Si le problème persiste, contactez le support technique.

Le commutateur GEL1051 est-il adapté à une utilisation domestique intelligente ?

Oui, il peut connecter des appareils domotiques (box, caméras, assistants vocaux) à votre réseau filaire pour une meilleure stabilité. Il ne nécessite aucune configuration avancée pour un usage simple.

Comment nettoyer le commutateur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager l'appareil.

Où trouver le guide d'installation complet ?

Le guide d'installation rapide est inclus dans la boîte. Vous pouvez également télécharger le manuel complet au format PDF depuis le site notice-facile.com en sélectionnant la langue souhaitée.

MODE D'EMPLOI GEL1051 LEVELONE

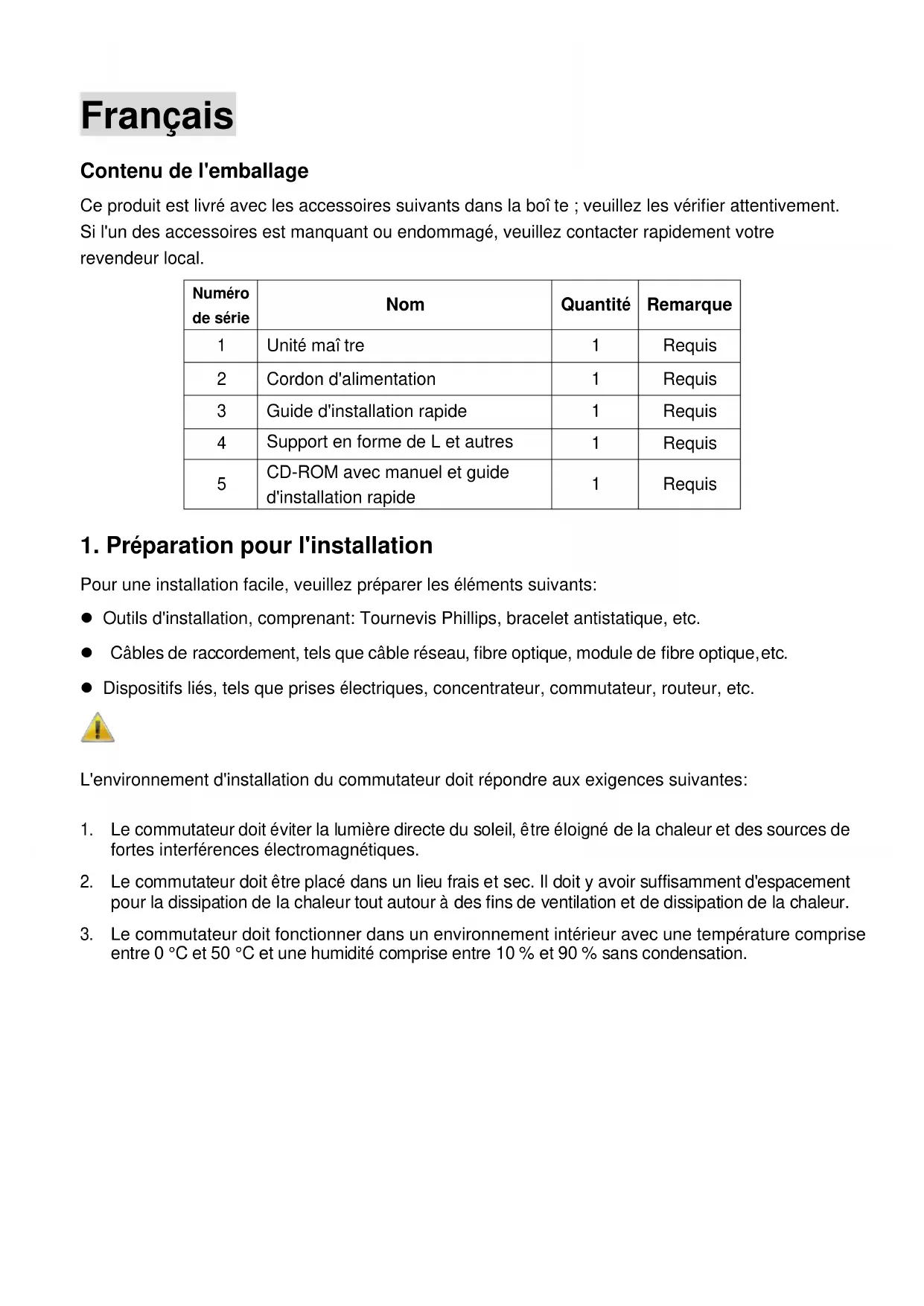

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité mai tre	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Support en forme de L et autres	1	Requis
5	CD-ROM avec manuel et guide d'installation rapide	1	Requis

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants:

• Outils d'installation, comprenant: Tournevis Phillips, bracelet antistatique, etc.
• Cables de raccordement, tels que cable réseau, fibre optique, module de fibre optique, etc. Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes:

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
3. Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0°C et 50°C et une humidité comprise entre 10% et 90% sans condensation.

Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

1. Vérifiez la mise à la terre et la stabilité du rack :
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale :
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

Installé sur la table de travail

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes:

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable :
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

1. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
2. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
3. Ne placez pas d'objets lourds sur le commutateur.

3. Connexion à l'équipement

1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe: Configurer votre ordinateur.
3. Connexion à l'équipement: Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK

Annexe: configurer votre ordinateur

1. Cliquez sur Démarrer → Panneau de configuration → Réseau et Internet → Centre réseau et partage → Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

2. Double-cliquez sur internet protocol 4 (tcp/ipv4);

1. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK. Pour retourner à la page précédente, cliquez sur OK.

Déclaration de conformité

Nous, les soussignés Digital Data Communications GmbH

Adresse Hohe Straße 1, 44139 Dortmund, Germany

Certifie et déclare sous sa seule responsabilité que le produit suivant

Type Ethernet switch

Produit GEP-1051/GEL-1051

Enseigne LevelOne

En conformité avec les exigences essentielles de la directive CEM 2014/30/EC, sur la base des normes suivantes:

Les normes harmonisées d'EU

EN55032:2015 Class A EN 61000-3-2: 2014 Class A EN 61000-3-3:2013 EN 55024:2010+A1:2015

Le symbole confirme que ce produit répond aux normes et règlements ci-dessus.

Amanda(Shu-Wen) Chen

Nom (Nom Complet)

2018/04/10

Date
