GEP2651 - Maison intelligente LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch) pour maison intelligente
Marque	LevelOne
Modèle	GEP2651
Alimentation	100-240 V AC, 50/60 Hz
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Interfaces	Ports RJ-45, port console (selon modèle)
Installation	Rack 19 pouces ou sur table
Gestion	Interface Web et CLI
Identifiants par défaut	Nom d'utilisateur : admin, Mot de passe : admin
Adresse IP par défaut	192.168.1.1
Contenu de l'emballage	Unité maître, cordon d'alimentation, guide d'installation rapide, support en L, CD-ROM, câble console (selon modèle), patins caoutchoutés
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter tout liquide.
Sécurité	Utiliser une prise avec mise à la terre. Éloigner des sources de chaleur et d'humidité.
Réparabilité	Contacter le revendeur en cas de dysfonctionnement.

FOIRE AUX QUESTIONS - GEP2651 LEVELONE

Comment installer le commutateur LevelOne GEP2651 ?

Vous pouvez l'installer sur une table ou dans un rack 19 pouces. Pour une installation sur table, placez le commutateur sur une surface stable et collez les patins caoutchoutés sous le boîtier. Pour un rack, fixez les supports en L fournis et vissez-les dans le rack. Branchez ensuite le cordon d'alimentation.

Quels sont les identifiants par défaut pour se connecter au commutateur ?

Les identifiants par défaut sont : nom d'utilisateur admin et mot de passe admin.

Quelle est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.1.1.

Comment configurer l'adresse IP de mon ordinateur pour accéder au commutateur ?

Sous Windows, allez dans Paramètres réseau, modifiez les propriétés TCP/IP de votre carte réseau et définissez une adresse IP fixe entre 192.168.1.2 et 192.168.1.254. Ensuite, ouvrez un navigateur et saisissez http://192.168.1.1.

Que faire si l'indicateur d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise électrique fonctionne. Assurez-vous que la tension est comprise entre 100-240 V AC. Si le problème persiste, contactez votre revendeur.

Puis-je utiliser le commutateur sans port console ?

Oui, la configuration initiale peut se faire via l'interface Web si le commutateur dispose d'une adresse IP par défaut. Le port console est uniquement nécessaire pour une configuration en ligne de commande.

Comment monter le commutateur dans un rack ?

Fixez les deux supports en L fournis de chaque côté du commutateur avec les vis. Placez le commutateur dans le rack et vissez les supports dans les fentes de guidage du rack. Assurez-vous qu'il est stable et horizontal.

Quels câbles sont nécessaires pour la connexion réseau ?

Utilisez des câbles réseau RJ-45 standard (catégorie 5e ou supérieure) pour connecter vos appareils au commutateur.

Comment réinitialiser le commutateur aux paramètres d'usine ?

La notice ne précise pas de procédure de réinitialisation matérielle. Consultez le Guide de gestion Web pour une réinitialisation logicielle via l'interface ou la CLI.

Où trouver le guide de gestion Web et le guide de référence CLI ?

Ils sont inclus sur le CD-ROM fourni avec le produit. Vous pouvez également les télécharger sur le site Web de LevelOne.

MODE D'EMPLOI GEP2651 LEVELONE

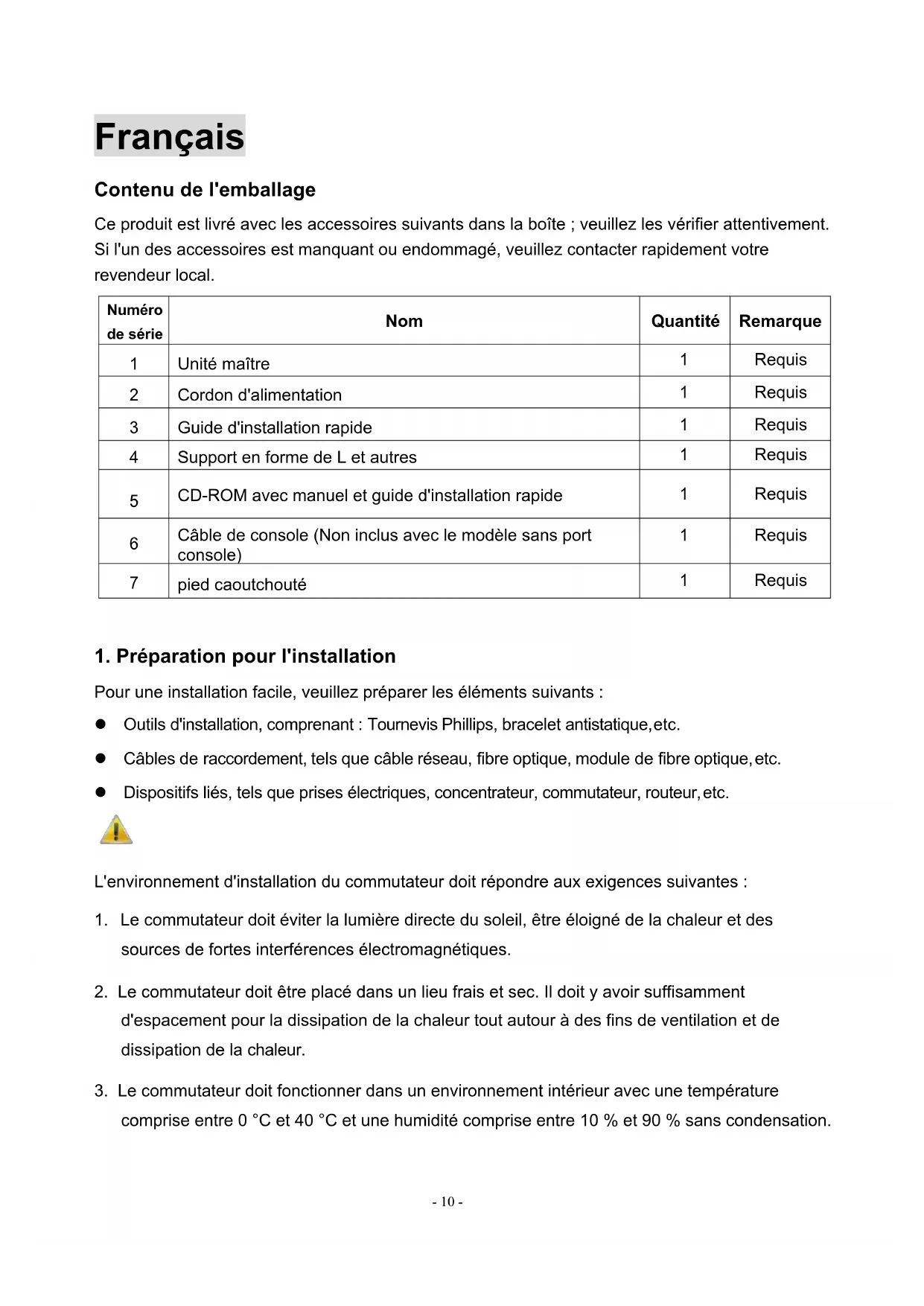

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement. Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre revendeur local.

Numéro de série	Nom	Quantité	Remarque
1	Unité maître	1	Requis
2	Cordon d'alimentation	1	Requis
3	Guide d'installation rapide	1	Requis
4	Support en forme de L et autres	1	Requis
5	CD-ROM avec manuel et guide d'installation rapide	1	Requis
6	Câble de console (Non inclus avec le modèle sans port console)	1	Requis
7	pied caoutchouté	1	Requis

1. Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants :

• Outils d'installation, comprenant : tournevis Phillips, bracelet antistatique, etc.
• Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.
• Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes :

1. Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des sources de fortes interférences électromagnétiques.
2. Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de dissipation de la chaleur.
3. Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise entre 0 °C et 40 °C et une humidité comprise entre 10 % et 90 % sans condensation.

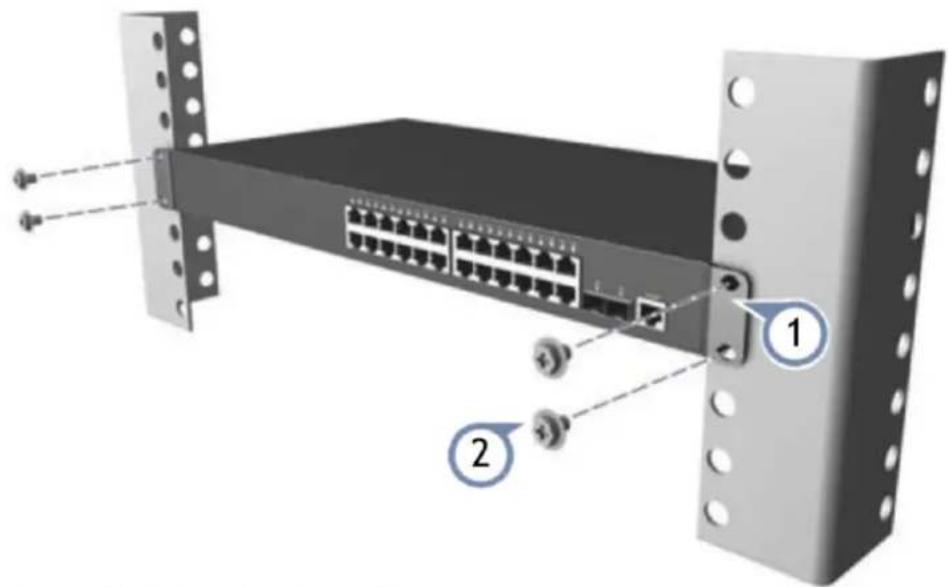

Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

1. Vérifiez la mise à la terre et la stabilité du rack;
2. Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du panneau du commutateur et fixez-les avec les vis provenant des accessoires;
3. Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un plateau;
4. Fixez solidement les supports en forme de L sur les fentes de guidage fixées aux deux extrémités du rack, pour vous assurer que le commutateur puisse être monté sur le rack d'une manière stable et horizontale;
5. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.

Installé sur la table de travail

Installez le commutateur sur une table de travail, avec les étapes d'installation suivantes :

1. Placez le commutateur avec sa base orientée vers le haut sur une table de travail suffisamment grande, stable et correctement mise à la terre;
2. Retirez le papier adhésif de protection du patin pour pied et collez les 4 patins dans les 4 emplacements ronds au fond du boîtier;
3. Retournez le commutateur et placez-le sur la table de travail de manière stable;
4. Utilisez un cordon d'alimentation pour brancher le connecteur d'alimentation à interrupteur sur la prise électrique.
5. Le commutateur fonctionne avec une alimentation secteur CA 100-240 V 50/60 Hz, assurez-vous que l'alimentation électrique et la mise à la terre sont normales avant de mettre sous tension.
6. Après avoir mis sous tension, veuillez vérifier que l'indicateur d'alimentation (Alimentation) du commutateur est allumé, si tel est le cas, il indique que l'alimentation électrique est branchée correctement.
7. Ne placez pas d'objets lourds sur le commutateur.

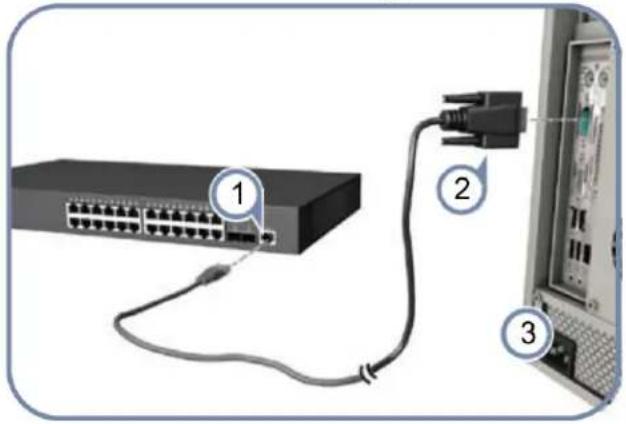

3. Effectuer la configuration initiale (pour modèle avec port console)

1. Connectez un PC au port de console du commutateur à l'aide du câble de console fourni.
2. Configurez le port série du PC: 115200 bps, 8 caractères, pas de parité, un bit d'arrêt, 8 bits de données et pas de contrôle de flux.
3. Connectez-vous à la CLI en utilisant les paramètres par défaut: nom d'utilisateur "admin" et mot de passe "admin".

Remarque: Pour plus d'informations sur la configuration du commutateur, consultez le Guide de gestion Web et le Guide de référence CLI.

4. Connexion à l'équipement

1. Raccordez le câble d'interface RJ-45 d'un commutateur à un ordinateur avec un câble réseau.
2. Définissez les propriétés TCP/IP de l'ordinateur, consultez l'Annexe : Configurer votre ordinateur.
3. Connexion à l'équipement : Ouvrez un navigateur et saisissez 192.168.1.1 dans la barre d'adresse, puis appuyez sur Entrée ; dans l'interface contextuelle de connexion, saisissez le nom d'utilisateur de connexion d'usine « admin », le mot de passe « admin » et cliquez sur OK.

5. Annexe : configurer votre ordinateur

1. Cliquez sur Démarrer—> Panneau de configuration—> Réseau et Internet—> Centre réseau et partage—> Modifier les paramètres de l'adaptateur, faites un clic droit sur Connexion locale et sélectionnez Propriétés;

1. Définir l'adresse IP de l'ordinateur : L'adresse IP de l'ordinateur doit être l'une des adresses IP libres suivantes 192.168.1.2 à 192.168.1.254, puis cliquez sur OK. Pour retourner à la page précédente, cliquez sur OK.
