MANUALE UTENTE HV 7184 SEVERIN

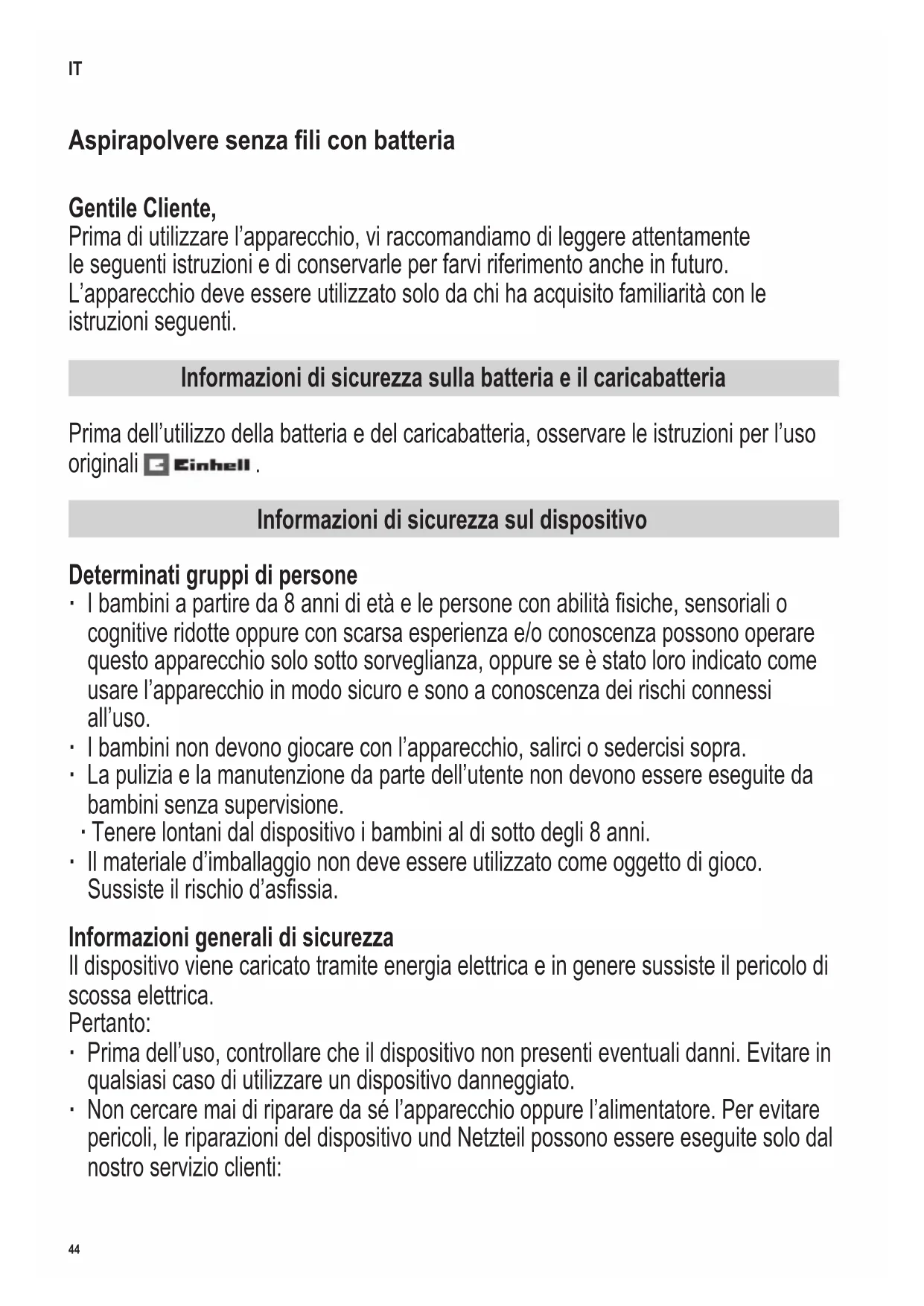

Informazioni di sicurezza sul dispositivo Determinati gruppi di persone ∙ I bambini a partire da 8 anni di età e le persone con abilità siche, sensoriali o cognitive ridotte oppure con scarsa esperienza e/o conoscenza possono operare questo apparecchio solo sotto sorveglianza, oppure se è stato loro indicato come usare l’apparecchio in modo sicuro e sono a conoscenza dei rischi connessi all’uso. ∙ I bambini non devono giocare con l’apparecchio, salirci o sedercisi sopra. ∙ La pulizia e la manutenzione da parte dell’utente non devono essere eseguite da bambini senza supervisione. ∙ Tenere lontani dal dispositivo i bambini al di sotto degli 8 anni. ∙ Il materiale d’imballaggio non deve essere utilizzato come oggetto di gioco. Sussiste il rischio d’asssia. Informazioni generali di sicurezza Il dispositivo viene caricato tramite energia elettrica e in genere sussiste il pericolo di scossa elettrica. Pertanto: ∙ Prima dell’uso, controllare che il dispositivo non presenti eventuali danni. Evitare in qualsiasi caso di utilizzare un dispositivo danneggiato. ∙ Non cercare mai di riparare da sé l’apparecchio oppure l’alimentatore. Per evitare pericoli, le riparazioni del dispositivo und Netzteil possono essere eseguite solo dal nostro servizio clienti: IT45 142 x 208 mm - Per la riparazione consegnare l’apparecchio difettoso a un rivenditore qualicato oppure contattare l’Assistenza Clienti di SEVERIN (i dati di contatto sono indicati in appendice alle presenti istruzioni per l’uso o sul sito Web www.severin.de) - In caso di danni alla batteria o al caricabatteria, contattare l’assistenza -(consultare le istruzioni per l’uso originali a parte). ∙ Evitare di immergere il dispositivo in acqua o altri liquidi o di trattarlo con quest’ultimi. Tenere lontano il dispositivo da pioggia e umidità. Evitare di utilizzare il dispositivo all’aperto o in ambienti con elevata umidità dell’aria. ∙ Evitare di toccare il dispositivo con le mani umide. ∙ Prima di effettuare operazioni di pulizia o manutenzione sul dispositivo, così come prima della sostituzione degli accessori, spegnere il dispositivo. Rullo a spazzola rotante Il dispositivo è dotato di un rullo a spazzola nella bocchetta per superci e in quella per tappezzerie. Questo può causare lesioni. Rispettare pertanto quanto segue: ∙ Prima della pulizia o della manutenzione del dispositivo, assicurarsi che lo stesso sia spento. ∙ Fare attenzione a non tenere mai alcuna parte del corpo sotto al rullo a spazzola. ∙ Non aspirare mai vicino a cavi, condutture e frange lunghe. Sussiste il rischio sia di danneggiare l’isolamento del cavo, sia che tali oggetti s’impiglino nel rullo a spazzola danneggiando l’apparecchio. ∙ Se per errore viene aspirato qualcosa che va a bloccare il rullo a spazzola, il dispositivo si spegne automaticamente per motivi di sicurezza. Luce a LED Sulla bocchetta per pavimento sono installati LED che illuminano l’area di lavoro davanti alla bocchetta. ∙ Non guardare direttamente i LED durante il funzionamento. ∙ Non è possibile sostituire i LED. Uso conforme ∙ L’apparecchio può essere usato solo in ambiente domestico. ∙ Il dispositivo, per la pulizia, può essere sistemato esclusivamente su superci piane e con un livello di sporco normale, su tappeti non troppo imbottiti, tappezzerie o altri materiali indicati nelle presenti istruzioni per l’uso, che non non vengono danneggiate dalla sollecitazione esercitata dalle spazzole rotanti. ∙ Ogni altro utilizzo è considerato non conforme ed è vietato.46 142 x 208 mm Al ne di prevenire lesioni, incendi e danni l’apparecchio non deve essere usato per aspirare: ∙ Uomini, animali o piante. Tenete lontano il dispositivo da parti del corpo, capelli e capi d’abbigliamento (ad es. lacci di scarpe). Non aspirate nelle vicinanze della vostra testa. ∙ Particelle incandescenti, infuocate o ardenti (come ad esempio cenere, carbone, carbone di legna, sigarette, ammiferi). ∙ Sostanze esplosive o facilmente inammabili o toner. ∙ Acqua e altri liquidi, ad esempio detergenti per tappeti. ∙ Oggetti appuntiti come frantumi di vetro, chiodi o riuti edili. ∙ Polveri ni come gesso, cemento, polvere sottile da foratura, cipria È inoltre vietato: ∙ Modica o riparazione autonoma del dispositivo. ∙ Introdurre oggetti nelle aperture dell’apparecchio, salvo l’accessorio specicamente previsto. ∙ Usare, conservare o caricare l’apparecchio all’aperto. Marcatura CE Il dispositivo è in linea con le direttive UE obbligatorie per la marcatura CE. Struttura del dispositivo e volume di consegna Dispositivo montato

1. batteria inserita

3. Serbatoio raccogli polvere

4. Tubo di aspirazione

5. Ugello per superci con rullo a spazzola

2. Nessuna bocchetta per mobili

3. Bocchetta per tappezzerie

4. Bocchetta per mobili ribaltabile (solo art. num. 7186 e 7187)

Fig. III Serbatoio raccogli polvere senza sacchetto (art. num. 7184 e 7186):

1. Serbatoio raccogli polvere con sportello

2. Serbatoio raccogli polvere

3. Filtro del serbatoio raccogli polvere

Fig. IV Serbatoio raccogli polvere con sacchetto (art. num. 7185 e 7187):

1. Serbatoio raccogli polvere

2. Serbatoio raccogli polvere con copertura

3. Sacchetti per la polvere

Senza illustrazione: Kit di partenza47 142 x 208 mm Montaggio del supporto a parete

1. Allineate il supporto a parete in maniera perpendicolare rispetto alla parete.

2. Segnate la posizione dei fori con una matita.

3. Praticare i fori (circa 6 mm Ø).

4. Inserite nei fori i tasselli forniti in dotazione.

5. Fissare il supporto a parete con le viti in dotazione e controllare che sia ben saldo.

6. Montare le bocchette come indicato nella gura I sul supporto a parete (bocchetta per mobili ribaltabile disponibile solo con gli art. num. 7186 e 7187). Caricamento della batteria ∙ È possibile trovare informazioni sulla carica della batteria nelle istruzioni per l’uso originali -qui accluse. ∙ È possibile trovare informazioni su come ottenere un’altra batteria nella sezione “Parti di ricambio e accessori” del presente manuale di istruzioni. Montaggio del dispositivo Rimuovere tutti i residui dell’imballaggio e montare i singoli componenti:

1. Inserire il serbatoio raccogli polvere nel dispositivo no a quando non scatta in posizione in modo udibile.

2. Montare il tubo di aspirazione sul dispositivo.

3. Montare la bocchetta desiderata (consultare “Uso del dispositivo”) sul tubo di aspirazione.

Uso del dispositivo Selezione della bocchetta ∙ Selezionare le bocchette in base alla supercie da aspirare: Bocchetta per pavimenti Con rullo a spazzola rotante. Per aspirare moquette, passerelle a pelo corto senza frange e superci dure. Bocchetta per tappezzerie Con rullo a spazzola rotante. Per aspirare mobili con imbottiture, materassi, sedili di automobili. Nessuna bocchetta per mobili Per aspirare mobili e angoli delicati o difcilmente raggiungibili come, ad esempio, gli interstizi nella tastiera. Bocchetta per mobili essibile Ribaltabile. Per aspirare armadi alti, telai di sportelli e simili. Ugello per fughe Per aspirare fessure nei divani e altri punti difcili da raggiungere ∙ Le bocchette possono essere utilizzate con o senza il tubo di aspirazione. ∙ Assicurarsi sempre che la base non venga danneggiata dalla sollecitazione esercitata dal rullo a spazzola nella bocchetta per superci o in quella per tappezzerie. Aspirazione

1. Fissare la bocchetta desiderata al dispositivo o sul tubo di aspirazione.

2. Accendere il dispositivo con il pulsante . Il dispositivo aspira in modalità ECO.

3. A ogni pressione del pulsante la potenza di aspirazione cambia nel seguente modo:

ECO→MIDDLE→POWER→ECO. Per impostare il livello TURBO, premere per 3 secondi il pulsante . Dopo due minuti, il dispositivo passa in modalità POWER.

4. Aspirate la supercie.

5. Spegnere il dispositivo con il pulsante .

6. Svuotate e ripulite il serbatoio raccogli polvere (consultate il capitolo “Manutenzione del dispositivo”).

7. Dopo l’uso, montare il dispositivo sul supporto a parete.48

142 x 208 mm Potenza di aspirazione consigliata ECO : per superci dure poco sporche, tendine, tende e simili MIDDLE : per tappeti poco sporchi, superci dure molto sporche POWER : per tappeti, passerelle, mobili imbottiti, materassi e sedili di automobili. Livello TURBO : per tipi di pavimenti o tappezzerie particolarmente sporchi Durata stimata del funzionamento ai vari livelli di potenza A batteria completamente carica, la durata di funzionamento è la seguente: ECO : circa 60 minuti MIDDLE : circa 30 minuti POWER : circa 12 minuti Livello TURBO : dopo 2 minuti, il dispositivo passa in modalità POWER Manutenzione del dispositivo Indicatore serbatoio pieno ∙ Il dispositivo è dotato di un indicatore di serbatoio pieno. Al più tardi quando il LED nella maniglia sopra l’indicatore diventa rosso, è necessario cambiare il sacchetto della polvere o svuotare il serbatoio raccogli polvere. ∙ Il LED lampeggia quando il sacchetto per la polvere è quasi da sostituire oppure quando si avvicina il momento di svuotare il serbatoio raccogli polvere. ∙ Non appena il LED diventa rosso sso, il dispositivo non sarà più in grado di contenere lo sporco e sarà necessario effettuare il cambio o lo svuotamento immediatamente. Dispositivi senza sacchetti per la polvere Svuotamento del serbatoio raccogli polvere ∙ Il serbatoio raccogli polvere può accogliere una quantità di sporco limitata. ∙ È bene svuotare il serbatoio raccogli polvere dopo ogni procedura di pulizia, quando si nota che le prestazioni di aspirazione sono notevolmente ridotte o che l’indicatore di serbatoio pieno ha la spia rossa:

1. Assicurarsi che il dispositivo sia spento.

2. Staccare la bocchetta e il tubo di aspirazione.

3. Premere il pulsante di blocco nella parte inferiore del serbatoio raccogli polvere. Aprire lo sportello del serbatoio

raccogli polvere e svuotatelo.

4. Chiudere lo sportello del serbatoio raccogli polvere.

Pulizia del serbatoio raccogli polvere ∙ Il serbatoio raccogli polvere con ltro può essere pulito facilmente:

1. Assicurarsi che il dispositivo sia spento.

2. Staccare la bocchetta e il tubo di aspirazione.

3. Premere il pulsante nella parte superiore del dispositivo e sganciare il contenitore raccogli polvere

spingendolo verso il basso.

4. Premere il pulsante di blocco nella parte inferiore del serbatoio raccogli polvere. Aprire lo sportello del serbatoio

raccogli polvere e svuotatelo. (vedere g. III)

5. Aprire la maniglia (mezzo arco) sul ltro del serbatoio raccogli polvere e rimuovere il ltro.

6. Ruotare il dispositivo di ltraggio con il ltro in metallo per allentarlo e rimuoverlo.

7. Rimuovere il ltro per materiale espanso e spazzolarlo con cautela.

8. Lavare tutti i componenti del ltro con acqua tiepida e lasciare asciugare per 24 ore.

9. Lavare il serbatoio raccogli polvere con acqua tiepida e lasciare asciugare per 24 ore a coperchio aperto.

10. Consigliamo di riporre i componenti ad asciugare su un termosifone. Sarà possibile montare di nuovo soltanto i

componenti completamente asciutti.

11. Inserire il ltro per materiale espanso asciutto nuovamente sul gruppo ltro, montare il dispositivo di ltraggio con

ltro in metallo e serrarlo facendolo ruotare.

12. Inserire nuovamente il ltro nel serbatoio raccogli polvere. La linguetta sul ltro deve agganciarsi all’apertura sul

serbatoio raccogli polvere.49 142 x 208 mm Dispositivi con sacchetti per la polvere Sostituzione dei sacchetti per la polvere ∙ Il sacchetto per la polvere può accogliere una quantità di sporco limitata. ∙ Pertanto, svuotarlo non appena si nota che le prestazioni di aspirazione sono notevolmente ridotte o che l’indicatore di serbatoio pieno ha la spia rossa:

1. Assicurarsi che il dispositivo sia spento.

2. Staccare la bocchetta e il tubo di aspirazione.

3. Premere il pulsante nella parte superiore del dispositivo e sganciare il contenitore raccogli polvere

spingendolo verso il basso.

4. Rimuovere la copertura sul serbatoio raccogli polvere (vedere g. IV).

5. Estrarre verso l’alto il sacchetto per la polvere pieno per rimuoverlo e gettarlo via.

6. Inserire un nuovo sacchetto per la polvere nella direzione indicata dalle frecce.

7. Montare la copertura per il serbatoio raccogli polvere e ssarla bene nché non scatta in posizione in modo udibile.

Nota! Il serbatoio raccogli polvere è dotato di una funzione protettiva, che impedisce un inserimento errato dei sacchetti per la polvere. Quando il serbatoio raccogli polvere non viene fatto installare sul dispositivo, è necessario vericare che il sacchetto per la polvere sia stato inserito correttamente.

8. Inserire nuovamente il serbatoio raccogli polvere nel dispositivo no a quando non scatta in posizione in modo

udibile. Pulizia del ltro HEPA ∙ È possibile che, a causa dello sporco, il ltro HEPA si intasi e le prestazioni di aspirazione si riducano. Pertanto, pulire con regolarità il ltro. In ogni caso, al più tardi, ∙ quando la potenza di aspirazione diminuisce ∙ prima di conservare il prodotto per lungo tempo o ∙ prima di inviarlo al centro di assistenza. ∙ Pulizia del ltro

1. Assicuratevi che il dispositivo sia spento e non sia in carica.

2. Staccare la bocchetta e il tubo di aspirazione.

3. Ruotare la copertura del ltro HEPA al di sotto della maniglia in senso antiorario per rimuoverla.

4. Rimuovere il ltro.

5. Svuotare prima il ltro. Se necessario, pulirlo con una spazzola e, successivamente, svuotare nuovamente i residui

di polvere sprigionati.

6. Inserire di nuovo il ltro.

7. Montare la copertura e serrarla in senso orario.

Sostituzione del ltro HEPA In caso di normale uso domestico, sostituire il ltro dopo 6 mesi. Pulire il rullo a spazzola nella bocchetta per pavimenti e nella bocchetta per tappezzeria. È possibile che, a causa dello sporco, il rullo a spazzola non giri più liberamente. Pulite regolarmente il rullo a spazzola.

1. Assicuratevi che il dispositivo sia spento e non sia in carica.

2. Staccare la bocchetta dal tubo di aspirazione.

Bocchetta per pavimenti

3. Premere il pulsante sul lato della bocchetta ( ). È possibile tirare via dall’alloggiamento il rullo a spazzola solo

4. Con cautela, spingete da un lato il rullo a spazzola.

Nota! Inserire con cautela la punta delle forbici attraverso la scanalatura nel rullo a spazzola, per tagliuzzare via i peli incastrati. 5. Inserire nuovamente il rullo a spazzola nella bocchetta. Per farlo, premere la manopola rossa e spostare di lato il rullo a spazzola nché non si blocca. Bocchetta per tappezzerie:

3. Allentare il blocco sul lato della bocchetta in senso antiorario.

4. Rimuovere il rullo a spazzola.

5. Liberate la spazzola da capelli e sporco, eventualmente utilizzando con cautela una pinzetta o delle forbici.
