Tipo di prodotto	Bicicletta elettrica pieghevole
Marca	ARCHOS
Modello	Cyclee
Carico massimo	120 kg
Altezza sella regolabile	77 a 96 cm
Altezza manubrio regolabile	103 a 115 cm
Pressione degli pneumatici	280 a 450 kPa
Tipo di batteria	Lithium-ion rimovibile
Tensione della batteria	36 V
Capacità della batteria	10 Ah
Porta di ricarica	Sulla batteria
Porta USB	Sì, per caricare smartphone/tablet
Motore	Motore elettrico nella ruota, richiede pedalata preliminare
Freni	Freni anteriori e posteriori regolabili
Velocità massima	25 km/h
Autonomia	Circa 20 a 30 km
Tempo di ricarica	4 a 6 ore
Piegatura	Telaio pieghevole e manubrio pieghevole
Peso	Circa 23 kg
Garanzia	12 mesi (esclusa batteria e materiali di consumo)
Manutenzione	Pulizia con panno umido, lubrificazione catena settimanale, ingrassaggio annuale
Sicurezza	Uso obbligatorio del casco, rispetto del codice della strada
Utilizzo	Da 14 anni, una sola persona
Portapacchi	Sì

Domande frequenti - Cyclee ARCHOS

Come ricaricare la batteria?

Individua la porta di ricarica sulla parte anteriore della batteria. Collega il caricabatterie fornito. Il LED rosso indica la carica, il LED verde indica la carica completa. Utilizza solo il caricabatterie fornito e carica in un ambiente asciutto e ventilato. Si consiglia di caricare la batteria almeno ogni due mesi.

Cosa fare se la bicicletta non si riavvia dopo una fermata?

Controlla che la posizione della leva del freno sia normale (rilasciata) e che la batteria sia accesa. Se necessario, ripristina la posizione della leva del freno e riavvia la batteria premendo l'interruttore.

Come regolare i freni?

I freni anteriori e posteriori sono regolabili. Fai riferimento alle immagini nel manuale per regolare la tensione dei cavi. Le pastiglie dei freni devono essere cambiate se il loro spessore è inferiore a 2,5 mm.

Qual è la pressione degli pneumatici consigliata?

La pressione degli pneumatici deve essere compresa tra 280 e 450 kPa. Controlla regolarmente la pressione prima di ogni utilizzo.

Come piegare il telaio?

Per piegare il telaio, segui i passaggi: piega il telaio, blocca con il bloccaggio del telaio, quindi fissa con la presa di sicurezza. Assicurati che i cavi non siano attorcigliati.

Come montare i pedali?

Il pedale contrassegnato con 'L' si monta a sinistra ruotando in senso antiorario. Il pedale contrassegnato con 'R' si monta a destra in senso orario. Stringere saldamente.

Come attivare la porta USB?

Premere il pulsante rosso della batteria per 3-5 secondi fino a quando un LED rosso si accende. La porta USB è quindi attivata per caricare uno smartphone o un tablet. Per spegnere, ripetere il processo.

Qual è la garanzia?

La bicicletta elettrica ARCHOS Cyclee è garantita 12 mesi (esclusa batteria e materiali di consumo). La batteria e il caricabatterie sono garantiti 6 mesi, gli pneumatici 1 mese. Conserva la prova d'acquisto.

Come pulire la bicicletta?

Usa un panno umido per pulire la bicicletta. Non lavare con un tubo dell'acqua. Dopo un uso prolungato, lubrifica la catena con olio speciale.

Cosa fare se il motore non funziona?

Controlla la tensione della batteria: se è bassa, ricaricala. Se la durata della batteria è terminata, sostituiscila. Controlla anche le connessioni e il bloccaggio della batteria.

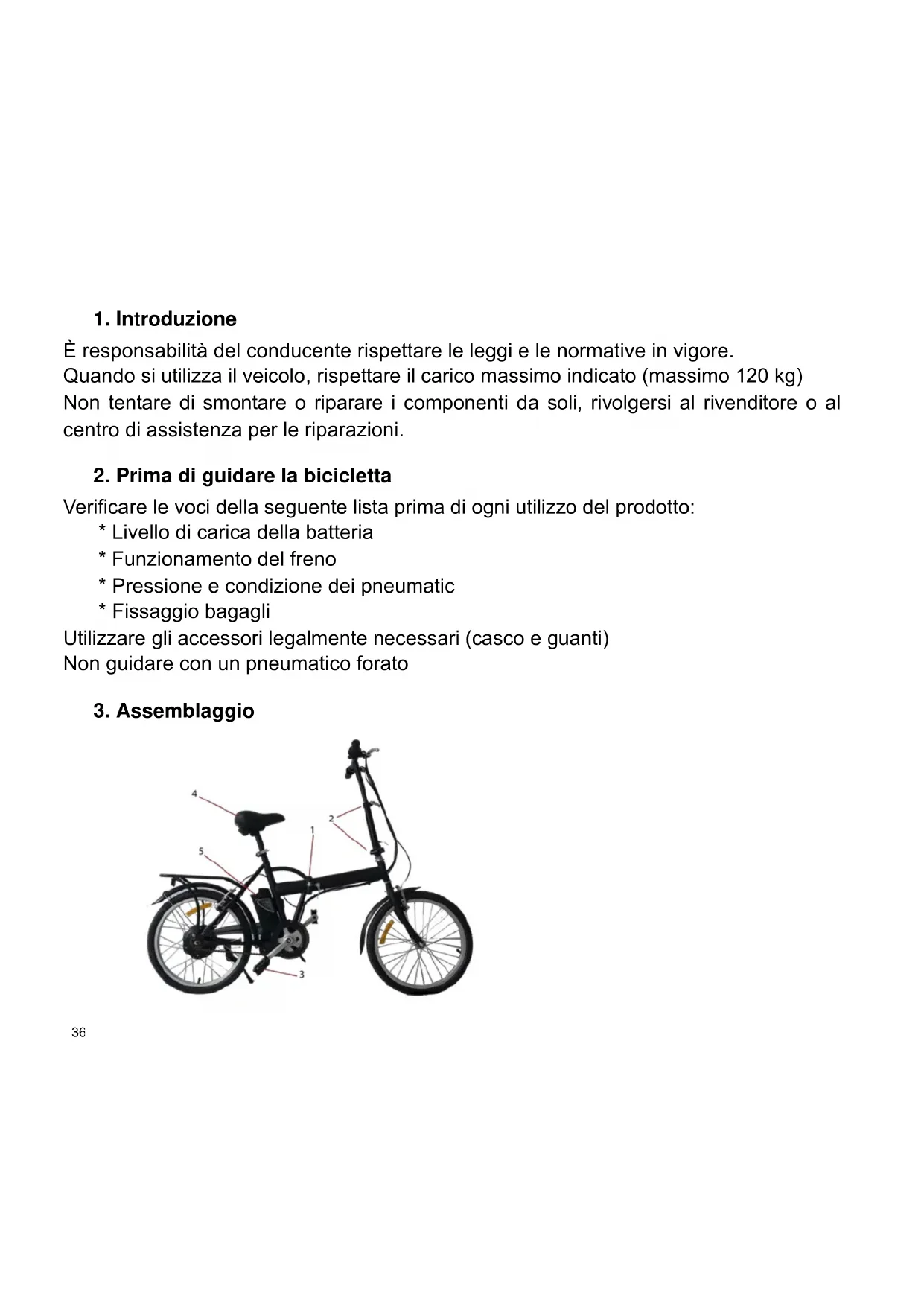

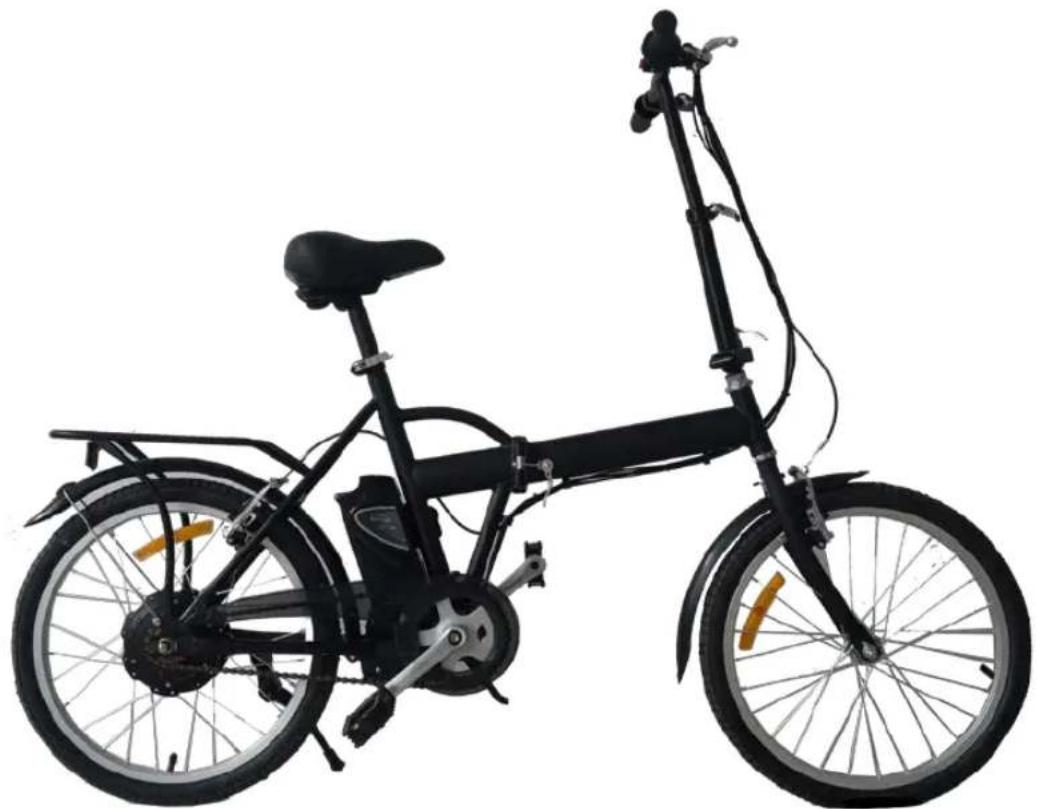

MANUALE UTENTE Cyclee ARCHOS

È responsabilità del conducente rispettare le leggi e le normative in vigore.

Quando si utilizza il veicolo, rispettare il carico massimo indicato (massimo 120 kg)

Non tentare di smontare o riparare i componenti da soli, rivolgersi al rivenditore o al centro di assistenza per le riparazioni.

2. Prima di guidare la bicicletta

Verificare le voci della seguente lista prima di ogni utilizzo del prodotto:

* Livello di carica della batteria
* Funzionamento del freno
* Pressione e condizione dei pneumatic
* Fissaggio bagagli

Utilizzare gli accessori legalmente necessari (casco e guanti)

Non guidare con un pneumatico forato

3. Assemblaggio

Di seguito il processo di assemblaggio:

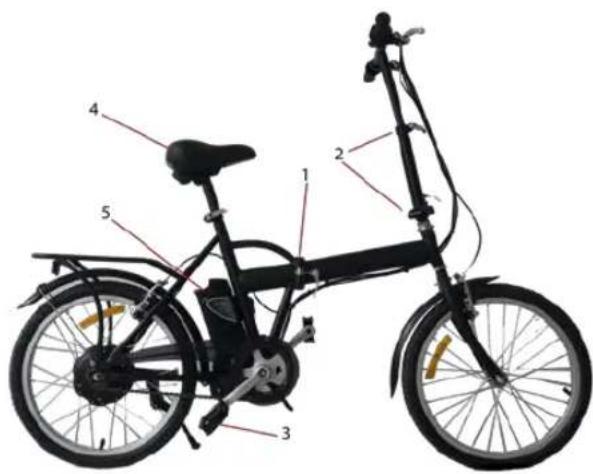

1 (punto di piega) -2 (manubrio, telaio) -3 (pedali) -4 (sellino) -5 (batteria)

a. Come fissare il telaio

A. Dispiegare il telaio,
B. Stringere il sistema di serratura come mostra l'immagine A,
C. Bloccare con il fermo di sicurezza come mostra l'immagine B,

A. Sistema di serratura

B. Fermo di sicurezza

b. Come fissare il manubrio

A. Stendere il manico del manubrio come mostrato nell'immagine A
B. Bloccare il sistema di serratura come mostrato in figura B
C. Bloccare con il fermo di sicurezza come mostrato nella figura C

A

B.

Nota: Assicurarsi che i cavi neri non siano intrecciati o aggrovigliati attorno al manubrio

c. Come montare i pedali

Come mostrato nelle figure A e B, il pedale denominato "L" deve essere posizionato a sinistra e fissato in senso antiorario, e quello con l'etichetta "R" deve essere posto sulla destra e fissato in direzione senso orario.

d. Come assemblare il sellino

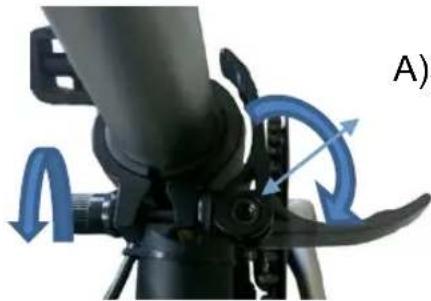

Allentare la serratura, regolare il sellino in una posizione idonea e fissarlo come appare nell'immagine A. L'inclinazione del sellino può essere regolata grazie all'apposito dado come nella figura B

A)serratura B)Dado per regolazione

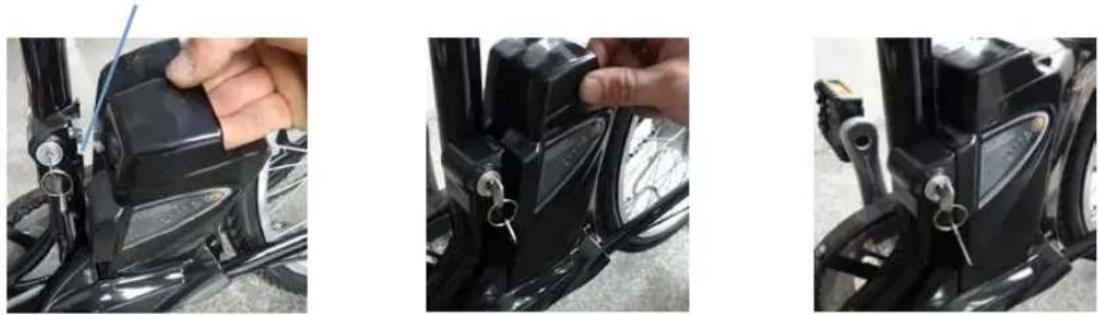

e. Assemblaggio della batteria

Mettere la batteria nella posizione mostrata dall'immagine A. Spingere leggermente verso l'interno come mostrato nell'immagine B. La figura C mostra come dovrebbe essere installata la batteria.

A Blocco della batteria B C

4. Funzionamlento

a. Freni anteriori e posteriori

I freni possono essere regolati. Fare riferimento alle immagini qui sotto.

b. Assemblaggio batteria

Ruotare la chiave in senso orario Tirare leggermente e togliere la batteria. Spingere leggermente per fissare la batteria

c. Come caricare la batteria

La presa di ricarica si trova sulla parte anteriore della batteria. Inserire il caricatore.

La luce rossa significa caricare.

La luce verde significa carica.

Nota: la porta USB può essere utilizzata per ricaricare smartphone o tablet. Per attivare questa funzione premere 3-5 secondi sul pulsante rosso della batteria. Quando il LED diventa rosso la funzione è attivata. Seguire lo stesso processo per disattivare la funzionalità. Il dispositivo deve essere caricato almeno ogni due mesi.

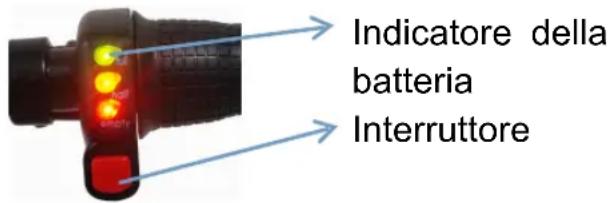

d. Interruttore:

Indicatore della batteria Interruttore

e. Nota durante la guida:

Il motore non può funzionare da fermo (velocità zero). Effettuare mezzo giro di pedale prima di accelerare per evitare un enorme consumo di energia e danni al motore causati dalla grande corrente.

5. Nome di sicurezza

a. Note di sicurezza per il processo di carica

È necessario utilizzare solo il caricabatterie fornito

Il caricabatterie si deve utilizzare in ambienti interni e deve essere utilizzato in ambienti asciutti e ventilati.

b. Cosa fare prima di guidare

- Controllare se la pressione del pneumatico è normale.

- Verificare che le ruote anteriori e posteriori, il manubrio, il telaio, il sellino e tutte le parti siano ben fissati.

-Adatta la tensione della catena e la distanza tra i punti della catena serrata.

- Verificare l'affidabilità del sistema frenante.

6. Manutenzione

Per pulire l'ARCHOS Cyclee, utilizzare un panno umido.

Non lavare con il tubo dell'acqua. Dopo aver usato il prodotto per un po', potrebbe essere necessario mettere un po' di olio sulla catena.

1. Risoluzione problemi

Problema	Possibile causa	Soluzione
Dopo una pausa, il prodotto non vuole ripartire	Verificare che la posizione normale del freno sia ripristinata e che la batteria sia accesa	Ripristinare la posizione della leva del freno. Riavviare la batteria
Bassa velocità	L'acceleratore non funziona	Riparare o sostituire l'acceleratore
	Batteria quasi scarica	Ricaricare
Il motore non funziona	Il votaggio é basso	Ricaricare
	Cicli della batteria terminati	Cambiare la batteria
	Il connettore della batteria non funziona	Cambiare il connettore
Il motore funziona rapidamente e può	Il manubrio ha una connessione sbagliata con il	Riconnetti
essere controllato dopo che l'interruttore è acceso	controllore.
	I componenti interni del controller sono rotti	Cambiare il controller
Il motore funziona saltuariamente	I punti di connessione della batteria sono rotti	Regolare o sfregare i punti di collegamento
	Il connettore della batteria non funziona	Cambiare il connettore
Breve distanza dopo una ricarica completa	Cicli di vita della batteria esauriti	Cambiare la batteria
	Problemi con il voltaggio	Riparare o cambiare la batteria
La batteria non può essere caricata o completamente caricata	Cicli di vita della batteria esauriti	Cambiare la batteria
	Nessun output dal caricabattaria	Cambiare il caricabatteria
	Il caricature non si connette bene alla presa o all'alternatore	Cambiare l'alternatore
Il controller é rotto	C'é stato un corto-circuito e il componente si rotto a causa dell'acqua	Cambiare il controller

8. Garanzia

Si prega di conservare la prova di acquisto e presentarla al servizio post-vendita.

Durata della garanzia

1. L'ARCHOS Cyclee è garantito per 12 mesi, ad eccezione della batteria e dei materiali di consumo (batteria, pneumatici)
2. La batteria e il caricatore sono garantiti per 6 mesi.
3. I pneumatici sono garantiti per un mese.

Esclusioni dalla garanzia

ARCHOS rifiuterà l'attuazione della presente garanzia nei seguenti casi:

1. Utilizzo improprio a causa della mancata osservanza delle procedure operative, di manutenzione e di installazione descritte nel manuale dell'utente.
2. Eventuali danni derivanti dalla riparazione e / o riparazioni effettuati dall'utente o da terzi senza il previo accordo di ARCHOS.
3. Danni causati da incidenti o mancanza di manutenzione.
4. Danni derivanti dall'uso su terreni non adatti alla guida di un veicolo a due ruote.
5. L'abuso non viene preso in considerazione.

ARCHOS Cyclee
