Termék típusa	Összecsukható elektromos kerékpár
Márka	ARCHOS
Modell	Cyclee
Maximális terhelés	120 kg
Állítható ülésmagasság	77-96 cm
Állítható kormánymagasság	103-115 cm
Gumiabroncs nyomás	280-450 kPa
Akkumulátor típusa	Kivehető lítium-ion
Akkumulátor feszültsége	36 V
Akkumulátor kapacitása	10 Ah
Töltőport	Az akkumulátoron
USB port	Igen, okostelefon/tabletta töltéséhez
Motor	Elektromos motor a kerékben, előzetes pedálozást igényel
Fékek	Állítható első és hátsó fékek
Maximális sebesség	25 km/h
Hatótáv	Körülbelül 20-30 km
Töltési idő	4-6 óra
Összecsukás	Összecsukható váz és összecsukható kormány
Súly	Körülbelül 23 kg
Garancia	12 hónap (akkumulátor és fogyóeszközök nélkül)
Karbantartás	Nedves ruhával tisztítás, heti lánckenés, éves zsírozás
Biztonság	Sisak használata kötelező, közlekedési szabályok betartása
Használat	14 éves kortól, egy személy
Csomagtartó	Igen

Gyakran ismételt kérdések - Cyclee ARCHOS

Hogyan kell feltölteni az akkumulátort?

Keresse meg a töltőportot az akkumulátor elején. Csatlakoztassa a mellékelt töltőt. A piros LED jelzi a töltést, a zöld LED a teljes feltöltést. Csak a mellékelt töltőt használja, és száraz, szellőző környezetben töltse. Javasolt legalább kéthavonta feltölteni az akkumulátort.

Mit tegyek, ha a kerékpár nem indul újra leállás után?

Ellenőrizze, hogy a fékkar helyzete normális (elengedett), és az akkumulátor be van kapcsolva. Szükség esetén állítsa vissza a fékkar helyzetét és indítsa újra az akkumulátort a kapcsoló megnyomásával.

Hogyan kell beállítani a fékeket?

Az első és hátsó fékek állíthatók. Lásd a kézikönyv képeit a kábelek feszességének beállításához. A fékbetéteket ki kell cserélni, ha vastagságuk 2,5 mm alá csökken.

Mekkora az ajánlott gumiabroncsnyomás?

A gumiabroncsnyomásnak 280 és 450 kPa között kell lennie. Rendszeresen ellenőrizze a nyomást minden használat előtt.

Hogyan kell összecsukni a vázat?

A váz összecsukásához kövesse a lépéseket: hajtsa össze a vázat, zárja le a vázretesszel, majd rögzítse a biztonsági fogással. Győződjön meg arról, hogy a kábelek nincsenek megcsavarodva.

Hogyan kell összeszerelni a pedálokat?

Az 'L' jelzésű pedált balra kell felszerelni az óramutató járásával ellentétes irányba forgatva. Az 'R' jelzésű pedált jobbra kell felszerelni az óramutató járásával megegyező irányba. Szorosan húzza meg.

Hogyan kell aktiválni az USB portot?

Nyomja meg az akkumulátor piros gombját 3-5 másodpercig, amíg egy piros LED fel nem gyullad. Az USB port ekkor aktiválódik okostelefon vagy tabletta töltéséhez. Kikapcsoláshoz ismételje meg a folyamatot.

Mi a garancia?

Az ARCHOS Cyclee elektromos kerékpárra 12 hónap garancia vonatkozik (akkumulátor és fogyóeszközök nélkül). Az akkumulátorra és a töltőre 6 hónap, a gumiabroncsokra 1 hónap garancia. Őrizze meg a vásárlás igazolását.

Hogyan kell tisztítani a kerékpárt?

Nedves ruhával tisztítsa a kerékpárt. Ne mossa víztömlővel. Hosszabb használat után kenje meg a láncot speciális olajjal.

Mit tegyek, ha a motor nem működik?

Ellenőrizze az akkumulátor feszültségét: ha alacsony, töltse fel. Ha az akkumulátor élettartama lejárt, cserélje ki. Ellenőrizze a csatlakozásokat és az akkumulátor reteszelését is.

HASZNÁLATI ÚTMUTATÓ Cyclee ARCHOS

1. Olvassa el figyelmesen

-A vezető köteles betartani a hatályos törvényeket és szabályokat..

-A bicikli használata közben vegye figyelembe a maximum terhelhetőséget (max. 120 kg)

-Ne próbálja szétszerelni vagy javítani a készüléket, Javításhoz forduljon a forgalmazóhoz vagy a szervizhez.

2. Használat előtt

Minden használat előtt vegye figyelembe a következő lépéseket:

* Az akkumulátor töltöttségi szintje
* Fékek ellenőrzése
* Keréknyomás és állapotának ellenőrzése
* Poggyász rögzítés

-Használat közben mindig viselje a vonatkozó jogszabályoknak megfelelő felszerelést (sisak és kesztyű)

-Ne használja az eszközt ha a kerekek állapota nem megfelelő

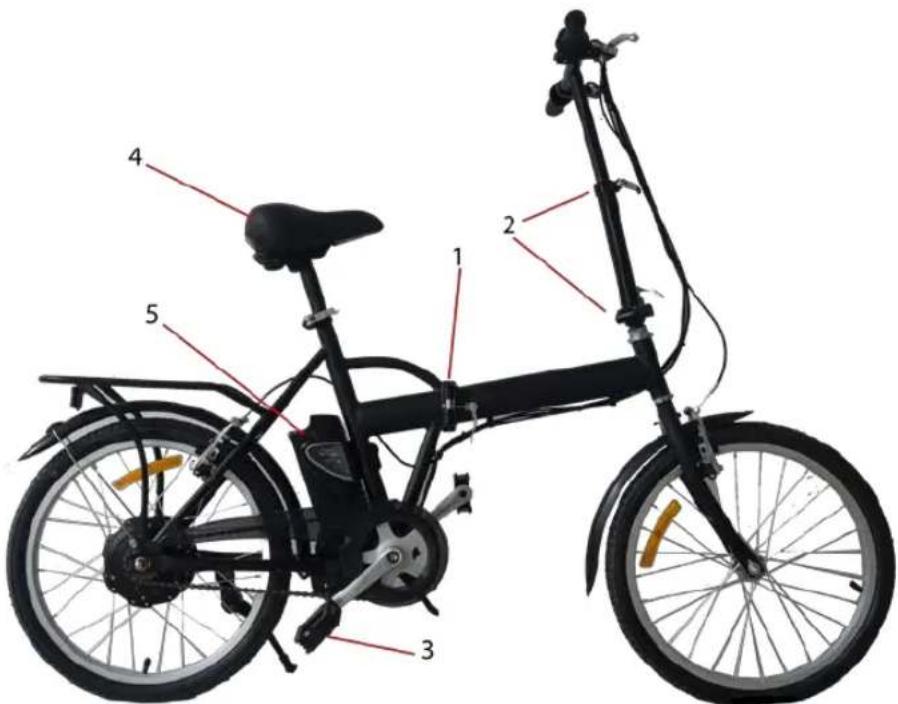

3. Összeszerelés

1 2 3 4 5

Összeszerelési útmutató

1(összecsukási pont)-2(kormányrúd, törzs)-3(pedálok)-4(ülés)-5(akkumulátor)

a. A váz hajtogatásának módja

A. Hajtsa be a keretet,
B. Zárja le az összecsukható zárat, ahogy az "A" ábra mutatja,
C. Zárja be a biztonsági reteszt, ahogy a "B" ábra mutatja,

A. Összecsukható zár

B. Biztonsági retesz

b. A kormányrúd összehajtásának módja

A. Tolja össze a kormányrudat ahogy az "A" ábra mutatja
B. Fordítsa el a reteszt a "B" ábra szerint
C. Fordítsa el a biztonsági zárat a "C" ábra szerint

A. B.

Megjegyzés: Győződjön meg róla, hogy a kábelek nem csavarodnak meg a kormány körül

c. A pedálok összeszerelése

Ahogyan azt az A és B ábrák mutatják, az "L" jelzésű pedált balra oldalra kell felhelyezni és az óramutató járásával ellentétes irányba kell rögzíteni, a jobb oldalra pedig az "R" jelzésűt kell felhelyezni és az óramutató járásával megegyező irányba rögzíteni.

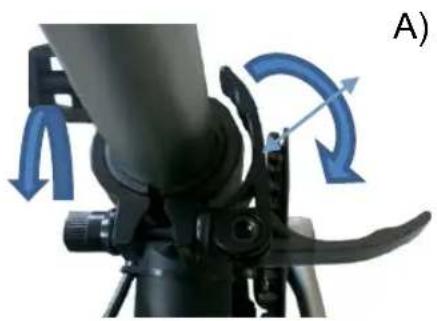

d. A nyereg összeszerelése

Engedje ki a zárat, állítsa be a nyerget a megfelelő helyzetbe, és rögzítse, ahogyan az "A" ábra mutatja..

A nyereg dölésszöge a "B" ábrán lévő anyával állítható be

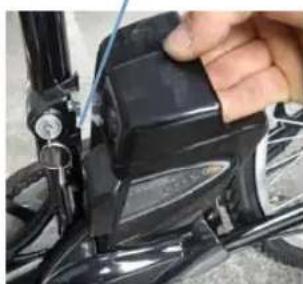

e. Akkumulátor behelyezése

Helyezze az akkumulátort az "A" ábrán látható helyzetbe. Csúsztassa, a "B" ábrán látható helyzetbe. A "C" ábra mutatja az akkumulátor megfelelő pozicióját.

A akkumulátor zár

a. Első és hátsófékek

A fékek állíthatók. Kérjük, tanulmányozza az alábbi ábrákat

b. Akkumulátor kivétele

-Fordítsa el a kulcsot az óramutató járásával megegyező irányba

-Óvatosan fordítsa, majd vegye ki az akkumulátort.

-Óvatosan nyomva az akkumulátor visszahelyezhető

c. Az akkumulátor töltése

Keresse meg az akkumulátor töltőportját. Csatlakoztassa rá a töltőt.

A piros lámpa a töltést jelzi.

A zöld lámpa a teljes töltöttséget mutatja.

Megjegyzés: Az USB-port használható okostelefonok vagy táblagépek töltésére. A funkció bekapcsolásához 3-5 másodpercig nyomja meg az akkumulátor piros gombját. Töltés közben a piros LED világít. Kövesse ugyanezt a folyamatot a funkció kikapcsolásához.

Az eszközt legalább két havonta fel kell tölteni.

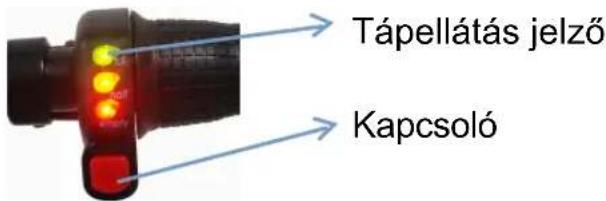

d. Kapcsoló:

Tápellátás jelző Kapcsoló

e. Megjegyzés használat közben:

Ne használja a motort nulla sebességtől. Hajtson a pedállal legalább egy fél fordulatot, hogy elkerülje a hatalmas áramfogyasztást és az abból adódó motorkárosodásokat.

5. Biztonsági figyelmeztetés

a. A töltési folyamat biztonsági megjegyzései

-Csak a mellékelt töltöt használja
-A beltéri használatra szánt töltőt csak száraz és szellőztetett környezetben használja.

b. Használat előtti teendők

-Ellenőrizze a gumiabroncsnyomást.
-Ellenőrizze, hogy az első és a hátsó kerekek, a markolat, a törzs, az ülés és a nyereg jól vannak-e rögzítve
-Állítsa be a lánc feszességét és a lánc hézagainak távolságát.

-Ellenőrizze a fékrendszer megbízhatóságát.

6. Karbantartás

-Az ARCHOS Cyclee tisztításához használjon nedves rongyot.
-Ne mossa viztömlövel.
-Miután huzamosabb ideig használta a készüléket, előfordulhat, hogy a láncot újra kell olajozni

1. Hibaelhárítás

Hiba	Lehetséges ok	Megoldás
Fékezés után az eszköz nem indul	Ellenőrizze, hogy a fék normál pozícióban van-e és az akkumulátor be van-e kapcsolva	Állítsa vissza a fékkar helyzetét. Indítsa újra az akkumulátort
Alacsony sebesség	A gázkar nem működik	Javítsa vagy cserélje a gázkart
	Az akkumulátorszint alacsony	Töltse
A motor nem működik	A feszültség alacsony	Töltse
	Az akkumulátor élettartama vége	Cserélje az akkumulátort
	Az akkumulátor zár meghibásodott	Cserélje az akkumulátor zárat
A motor folyamatosan jár, és bekapcsolása után nem vezérelhető	A kezelőpanel hibásan kapcsolódik a vezérlővel.	Csatlakozzon újra
	A vezérlő belső alkatrészei meghibásodtak	Cserélje a vezérlőt
A motor nem jár megfelelően	Az akkumulátor csatlakozási pontjai megszakadtak	Állítsa be vagy csiszolja meg a csatlakozási pontokat
	Az akkumulátor zárja meghibásodott	Cserélje a zárat
Rövid hatótávolság teljes töltés után	Az akkumulátor élettartamának vége	Cserélje az akkumulátort
	Az akkumulátor feszültsége hibás	Javítsa az akkumulátort
Az akkumulátor nem tölthető, vagy nem lehet teljesen feltölteni	Az akkumulátor élettartamának vége	Cserélje az akkumulátort
	Nincs töltő kimenet	Cserélje a töltőt
	A töltőt nem lehet rendesen a foglalathoz csatlakoztatni	Cserélje ki a foglalatot
A vezérlő meghibásodott	Beázás miatt rövidzárlat keletkezett és a komponens megszakad	Cserélje a vezérlőt

8. \* DUDQFLD

. pUM□N□□WDUWVD□P HJ□D□Yi Vi U○i V□LJD] R○i Vi W□P DNG□P XWDVVD□EH□D] W□D□YHYE∨] R○Ji ODWQDN□

\$□MyWi COi V□LGEWDUWDP D

1. \] ☐\5 &+2 6 ☐&\ FOHH☐☐☐KyQDSRV☐JDUDQFli W☐Yi ☐OD☐☐NLYpYH☐D] ☐DNNXP X0i WRUUD☐pV☐Dkopó alkatrészekre☐☐DNNXP X0i WRU☐NHUHNHN, fékek
2. \$] □DNNXP XOi WRUUD□pV□D□W| OWEUH□□KyQDSRV□J DUDQFLD□YDQ□
3. \$ NHUHNHNUH□□□KyQDSRV□JDUDQFLD□YDQ□

\$□NyWii 00i V□NLJi Ui VD

\] ☐\5 &+2 6☐D☐N| YHWNH] E☐HVHHHNEHQ☐P HJWDJDGND☐D☐JDUDQFLi OLV☐N| WHOH] HWWVpJHNHW:

1. \$☐KDV] Qi ODWL☐\~WP XWDNyEDQ☐HtUW☐P HN| GpVL☐NDUEDQWDUWi VL☐pV☐WHOHStWpVL☐HOMi Ui VRN☐EH☐QHP ☐WDUWi VD☐P LDWW☐NHOHWNH] Htt károk esetén☐
2. A felhasználó vagy egy harmadik fél által, az ARCHOS előzetes beleegyezése nélkül végzett javításokból eredő károk esetén.
3. Baleset vagy rossz karbantartás miatt bekövetkező kár esetén.
4. A kétkerekű jármű vezetésére nem alkalmas talajon történő használatból eredő károk esetén.
5. Visszaélés esetén.

Fontos megjegyzések:

-A jobb oldali fék a hátsó kerék fékezésére szolgál. A bal oldali fék az első kerék fékezésére szolgál.

-A legkisebb és legnagyobb nyeregbeállítási méretek a következők:

Min: 77 cm

Max: 96 cm

-A minimális és maximális kormánybeállítási méretek a következők:

Mini: 103 cm

Max: 115 cm

• Nedves felületen való fékezéskor a féktávolság nagyobb, mint száraz körülmények között.
• A fékeket akkor kell mcserélni, ha a fékbetétek mérete kisebb, mint 2,5 mm.
• A terméken csomagtartó található.
• A terméket gyermekek nem használhatják (min.14).
• Egyszerre csak egy személy használhatja a terméket.
• A gumiabroncsnyomásnak 280 \~ 450Kpa (2.8 \~ 4.5 bar)-nak kell lennie.
• A termék nem használható, ha a kerékpántok sérültek.
• Az anyák / kötőelemek vizsgálatának dátuma a következő táblázatban látható.

Szerelési pont	Téma kód	Nyomatékérték (Nm)	Ellenőrzések gyakorisága
Tartócsavar	M8	14-16 15nap
Nyereg gyors zár	M8	18-20 15nap
Törzs gyors zár 18-20	10nap
Axiális csavarok		35-40 15nap
Pedálok 35 15nap
Kerék tengely 35-40	15nap

• Az alábbi táblázat a termék kenési cikusait tartalmazza.

Kenési pontok	Kenési periódus	Kenőolaj
kormányagy	egy év	zsír (lítiumkomplex zsír)
első és hátsó tengely	egy év	zsír (lítiumkomplex zsír)
középső tengely	egy év	zsír (lítiumkomplex zsír)
pedál tengelye	négy hét	zsír (lítiumkomplex zsír)
lánc	egy hét	kenőolaj
a lendkerék belseje	egy hónap	kenőolaj
fékkar	egy hónap	kenőolaj
