Тип продукту	Складний електровелосипед
Бренд	ARCHOS
Модель	Cyclee
Максимальне навантаження	120 кг
Регульована висота сідла	77–96 см
Регульована висота керма	103–115 см
Тиск у шинах	280–450 кПа
Тип акумулятора	Знімний літій-іонний
Напруга акумулятора	36 В
Ємність акумулятора	10 А·год
Порт зарядки	На акумуляторі
Порт USB	Так, для заряджання смартфона/планшета
Двигун	Електродвигун у колесі, потребує попереднього педалювання
Гальма	Регульовані передні та задні гальма
Максимальна швидкість	25 км/год
Запас ходу	Приблизно 20–30 км
Час заряджання	4–6 годин
Складання	Складні рама та кермо
Вага	Приблизно 23 кг
Гарантія	12 місяців (крім акумулятора та витратних матеріалів)
Догляд	Очищення вологою тканиною, щотижневе змащування ланцюга, щорічне змащування
Безпека	Обов'язкове використання шолома, дотримання правил дорожнього руху
Використання	З 14 років, одна особа
Багажник	Так

Часті запитання - Cyclee ARCHOS

Як зарядити акумулятор?

Знайдіть порт заряджання на передній частині акумулятора. Підключіть зарядний пристрій, що входить у комплект. Червоний світлодіод вказує на заряджання, зелений – на повний заряд. Використовуйте лише зарядний пристрій, що входить у комплект, і заряджайте в сухому провітрюваному місці. Рекомендується заряджати акумулятор не рідше ніж раз на два місяці.

Що робити, якщо велосипед не перезапускається після зупинки?

Перевірте, чи важіль гальма знаходиться в нормальному положенні (відпущений) і чи увімкнено акумулятор. За потреби відновіть положення важеля гальма та перезапустіть акумулятор, натиснувши перемикач.

Як відрегулювати гальма?

Передні та задні гальма регулюються. Зверніться до зображень у посібнику, щоб відрегулювати натяг тросів. Гальмівні колодки необхідно замінити, якщо їх товщина менше ніж 2,5 мм.

Який рекомендований тиск у шинах?

Тиск у шинах має бути від 280 до 450 кПа. Регулярно перевіряйте тиск перед кожним використанням.

Як скласти раму?

Щоб скласти раму, виконайте такі дії: складіть раму, зафіксуйте засувкою рами, потім закріпіть запобіжним затискачем. Переконайтеся, що троси не перекручені.

Як зібрати педалі?

Педаль з позначкою 'L' встановлюється ліворуч, обертаючи проти годинникової стрілки. Педаль з позначкою 'R' встановлюється праворуч за годинниковою стрілкою. Затягніть щільно.

Як увімкнути порт USB?

Натисніть і утримуйте червону кнопку на акумуляторі протягом 3–5 секунд, поки не засвітиться червоний світлодіод. Порт USB активується для заряджання смартфона або планшета. Щоб вимкнути, повторіть процес.

Яка гарантія?

Електровелосипед ARCHOS Cyclee має гарантію 12 місяців (крім акумулятора та витратних матеріалів). Акумулятор і зарядний пристрій мають гарантію 6 місяців, шини – 1 місяць. Зберігайте чек.

Як почистити велосипед?

Для чищення велосипеда використовуйте вологу тканину. Не мийте водяним шлангом. Після тривалого використання змастіть ланцюг спеціальним маслом.

Що робити, якщо двигун не працює?

Перевірте напругу акумулятора: якщо вона низька, зарядіть його. Якщо термін служби акумулятора закінчився, замініть його. Також перевірте з'єднання та фіксацію акумулятора.

ПОСІБНИК КОРИСТУВАЧА Cyclee ARCHOS

-Обов'язок водія - поважати діючи закони та правила.

-Під час користування велосипедом, дотримуйтесь обмеження максимального навантаження (макс. 120 кг)

-Не намагайтеся розбирати або ремонтувати компоненти самостійно, зверніться до дилера або в сервісний центр для ремонту.

2. Перед поїздкою на велосипеді

-Зверніть увагу на наступний контрольний список перед кожним використанням велосипеда:

* Рівень заряду батареї

* Робота гальмівної системи

* Стан шин та тиск у них

* Кріплення багажу

- Використовуйте захисне спорядження (шолом і рукавички)

-Не їздіть з проколотими шинами

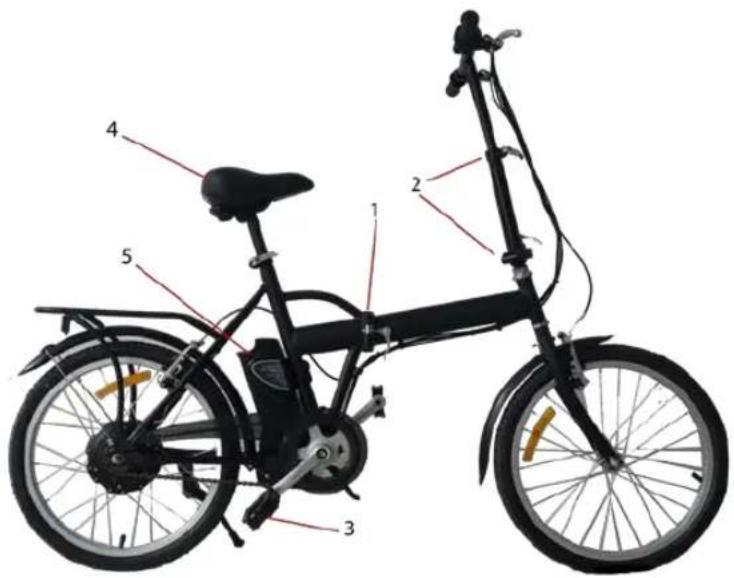

3. Збирання

1 (складання рами) -2 (кермо, стрижень) -3 (педалі) -4 (сидіння) -5 (батарея)

a. Як скласти раму

A. Складіть раму,
В. Закріпіть її за допомогою фіксатора, як показано на зображенні А,
С. Замкніть фіксатор за допомогою запобіжника, як показано на зображенні В,

A. Закріпіть стрижень, як показано на зображенні А
В. Закріпіть його за допомогою фіксатора, як показано на зображенні В,
С. Замкніть фіксатор за допомогою запобіжника, як показано на зображенні С,

A.

Примітка: Переконайтеся, що чорні кабелі не перекручені або заплутані навколо керма.

с. Як збраються педалі

Як показують зображення А і В, педаль з позначкою «L», повинна бути закріпленою на лівій стороні і закручуватися в напрямку проти годинникової стрілки, і педаль з позначкою «R», повинна бути закріпленою на правій стороні і закручуватися в напрямку за годинниковою стрілкою.

d. Як збирається сидіння

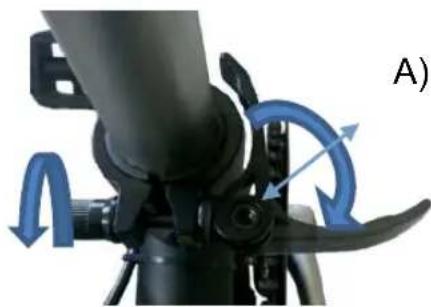

Відпустіть фіксатор, відрегулюйте сидіння у відповідне положення і закріпити його як показано на зображенні А.

Нахил сидіння можна регулювати за допомогою гайки, як на зображенні В

В) гайка для регулювання

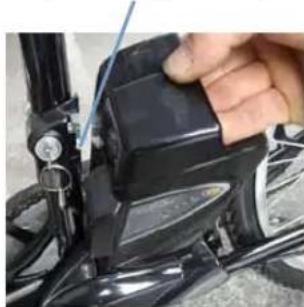

Помістіть батарею на місце, як показано на зображенні А. Штовхніть всередину, як показано на зображенні В. Зображення С показує, як повинен бути встановлений акумулятор.

А фіксатор батареї

а. Передні і задні гальма

Гальма можна налаштовувати. Будь ласка, зверніть увагу на зображення нижче.

-Поверніть ключ у напрямку обертання годинникової стрілки
-Трохи поверніть і зніміть батарею
-Незначне натискання зафіксує батарею

с. Як заряджати батарею

Знайдіть порт зарядки на передній панелі батареї. Підключіть зарядний пристрій до нього.

Червоне світло означає, що батарея заряджається.

Зелене світло означає, що батарея заряджена.

Примітка: Порт USB може бути використаний для планшетів. Для активації цієї функції натисніть та утримуйте 3-5 секунд червону кнопку на батареї. Повинен ввімкнутися червоний світлодіод. Виконайте ту ж саму процедуру, щоб відключити цю функцію.

Пристрій повинен заряджатися щонайменше кожні 2 місяці.

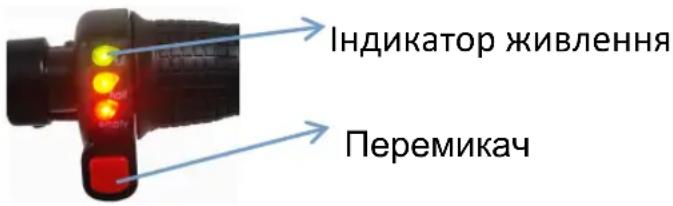

d. Перемикач:

Индикатор живлення Перемикач

5. Правила техніки безпеки

а. Техніка безпеки при заряджані

-Ви повинні використовувати тільки тий зарядний пристрій, який йде у комплекті
-Зарядний пристрій призначений тільки для використання у сухому і вентильованому приміщенні.

b. Що робити перед поїздкою

-Перевірте тиск у шинах.

-Перевірте чи добре зафіксовані переднє та заднє колеса, руль, стрижень та сидіння

-Налаштуйте натяг ланцюга та відстань між ланками натягнутого ланцюга.

-Перевірте справність гальмівної системи.

6. Догляд

-Для очищення ARCHOS Cyclee, будь ласка, використовуйте вологу тканину. Не можна мити за допомогою шлангу та води.

-Час від часу необхідно змашувати ланцюг мастилом.

1. Вирішення проблем

Проблема	Можлива причина	Рішення
Після певної перерви у використанні, пристрій не хоче працювати знову	Перевірте чи відновлюється нормальне положення гальма і чи ввімкнений акумулятор	Відновлення становища гальмівного важеля. Перезапускання батареї
Низька швидкість	Не працює дросель	Ремонт або заміна дросель
	Батарея не повністю заряджена	Заряджання батареї
Двигун не працює	Низька напруга	Заряджання батареї
	Вийшов термін служби батареї	Заміна акумулятора
	Зламаний замок батареї	Заміна замка акумулятора
Двигун працює дуже швидко і немає можливості управляти їм після ввімкнення перемикача	Ручка неправильно з'єднана з контролером.	Під'єднання ручки заново
	Зламані внутрішні компоненти контролера	Зміна контролера
Двигун працює з перервами	Зламані коннектори батареї	Регулювання або шлифування точок підключення
	Зламаний замок батареї	Заміна замка
Після повної зарядки, батареї вистачає на дуже	Вийшов термін служби батареї	Заміна акумулятора
	Проблема з напругою батареї	Ремонт або заміна батареї
малу відстань
Акумулятор неможливо зарядитиабо нможливозарядити йогоповністю	Вийшов термін служби батареї	Заміна акумулятора
	Немає сигналу на виходізарядного пристрою	Заміна зарядногопристрою
	Зарядний пристрій поганопідключений до гнізда	Заміна гнізда
ЗламанийконтролерПісля певноїперерви увикористанні,пристрій не хочепрацювати знову	Відбулося коротке замиканняабо компонент контролеразламаний через потраплянняводиПеревірте чи відновлюєтьсянормальне положення гальма ічи ввімкнений акумулятор	Заміна контролераВідновлення становищагальмівного важеля.Перезапускання батареї

8. Гарантія

Будь ласка, збережіть документ, що підтверджує покупку, щоб була можливість показати його у пункті післяпродажного обслуговування.

Гарантійний термін

1. Гарантійний термін на ARCHOS Cyclee - 12 місяців, за винятком зарядного пристрою та витратних матеріалів (Батарея, Шини)
2. Гарантійний термін на зарядний пристрій та батарею - 6 місяців.
3. Гарантійний термін на шини - 1 місяць.

Винятки з гарантії

ARCHOS відмовить вам у гарантійному обслуговуванні у наступних випадках:

1. Некоректна робота через недотримання умов експлуатації, технічного обслуговування і процедур з пристроєм відповідно до короткого посібника користувача.

2. Будь-яка несправність, в результаті ремонту і/або ремонтів, зроблених користувачем або третьою стороною без попередньої згоди ARCHOS.

3. Пошкодження в результаті нещасних випадків або поганого обслуговування.
4. Пошкодження в результаті використання пристрою на покритті не придатному для використання двоколісних транспортних засобів.
5. Зловживання не береться до уваги..
