Cyclee - E-Bike ARCHOS - Kostenlose Bedienungsanleitung

Produkttyp	Klapp-E-Bike
Marke	ARCHOS
Modell	Cyclee
Maximalbelastung	120 kg
Verstellbare Sattelhöhe	77 bis 96 cm
Verstellbare Lenkerhöhe	103 bis 115 cm
Reifendruck	280 bis 450 kPa
Batterietyp	Lithium-Ionen, herausnehmbar
Batteriespannung	36 V
Batteriekapazität	10 Ah
Ladeanschluss	An der Batterie
USB-Anschluss	Ja, zum Aufladen von Smartphone/Tablet
Motor	Elektromotor im Rad, erfordert vorheriges Treten
Bremsen	Verstellbare Vorder- und Hinterradbremsen
Höchstgeschwindigkeit	25 km/h
Reichweite	Etwa 20 bis 30 km
Ladezeit	4 bis 6 Stunden
Faltmechanismus	Klappbarer Rahmen und klappbarer Lenker
Gewicht	Etwa 23 kg
Garantie	12 Monate (ohne Batterie und Verbrauchsmaterialien)
Wartung	Reinigung mit feuchtem Tuch, wöchentliche Kettenschmierung, jährliches Fetten
Sicherheit	Helmpflicht, Einhaltung der Straßenverkehrsordnung
Nutzung	Ab 14 Jahren, nur eine Person
Gepäckträger	Ja

Häufig gestellte Fragen - Cyclee ARCHOS

Wie lade ich den Akku auf?

Suchen Sie den Ladeanschluss an der Vorderseite des Akkus. Schließen Sie das mitgelieferte Ladegerät an. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt vollständige Ladung an. Verwenden Sie nur das mitgelieferte Ladegerät und laden Sie in einer trockenen, belüfteten Umgebung. Es wird empfohlen, den Akku mindestens alle zwei Monate zu laden.

Was tun, wenn das Fahrrad nach einem Stopp nicht wieder anspringt?

Überprüfen Sie, ob der Bremshebel in normaler Position (losgelassen) ist und der Akku eingeschaltet ist. Stellen Sie gegebenenfalls die Position des Bremshebels wieder her und schalten Sie den Akku durch Drücken des Schalters wieder ein.

Wie stelle ich die Bremsen ein?

Die Vorder- und Hinterradbremsen sind einstellbar. Beachten Sie die Abbildungen im Handbuch, um die Seilspannung einzustellen. Die Bremsbeläge müssen ausgetauscht werden, wenn ihre Dicke weniger als 2,5 mm beträgt.

Welcher Reifendruck wird empfohlen?

Der Reifendruck sollte zwischen 280 und 450 kPa liegen. Überprüfen Sie den Druck regelmäßig vor jeder Fahrt.

Wie falte ich den Rahmen?

Um den Rahmen zu falten, gehen Sie wie folgt vor: Falten Sie den Rahmen, verriegeln Sie ihn mit der Rahmenverriegelung und sichern Sie ihn mit der Sicherheitsaufnahme. Achten Sie darauf, dass die Kabel nicht verdreht sind.

Wie montiere ich die Pedale?

Das mit 'L' gekennzeichnete Pedal wird links montiert, indem es gegen den Uhrzeigersinn gedreht wird. Das mit 'R' gekennzeichnete Pedal wird rechts im Uhrzeigersinn montiert. Ziehen Sie fest an.

Wie aktiviere ich den USB-Anschluss?

Drücken Sie den roten Knopf am Akku 3 bis 5 Sekunden lang, bis eine rote LED aufleuchtet. Der USB-Anschluss ist dann aktiviert, um ein Smartphone oder Tablet aufzuladen. Zum Ausschalten wiederholen Sie den Vorgang.

Welche Garantie gibt es?

Das ARCHOS Cyclee E-Bike hat eine Garantie von 12 Monaten (ohne Akku und Verbrauchsmaterialien). Akku und Ladegerät haben eine Garantie von 6 Monaten, die Reifen 1 Monat. Bewahren Sie den Kaufbeleg auf.

Wie reinige ich das Fahrrad?

Verwenden Sie ein feuchtes Tuch, um das Fahrrad zu reinigen. Nicht mit einem Wasserschlauch waschen. Nach längerem Gebrauch schmieren Sie die Kette mit Spezialöl.

Was tun, wenn der Motor nicht funktioniert?

Überprüfen Sie die Akkuspannung: Ist sie niedrig, laden Sie ihn auf. Wenn die Lebensdauer des Akkus abgelaufen ist, ersetzen Sie ihn. Überprüfen Sie auch die Anschlüsse und die Verriegelung des Akkus.

BEDIENUNGSANLEITUNG Cyclee ARCHOS

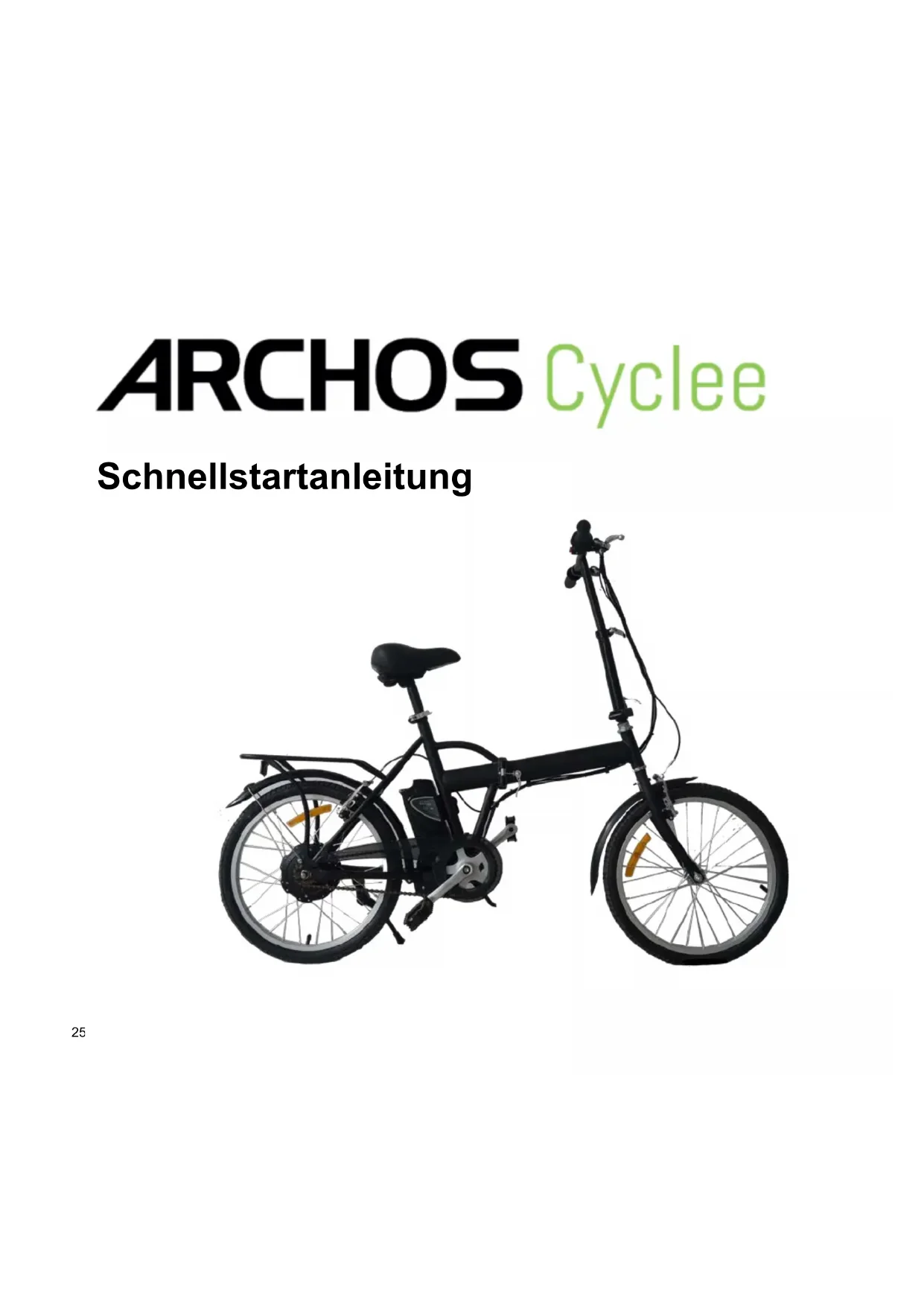

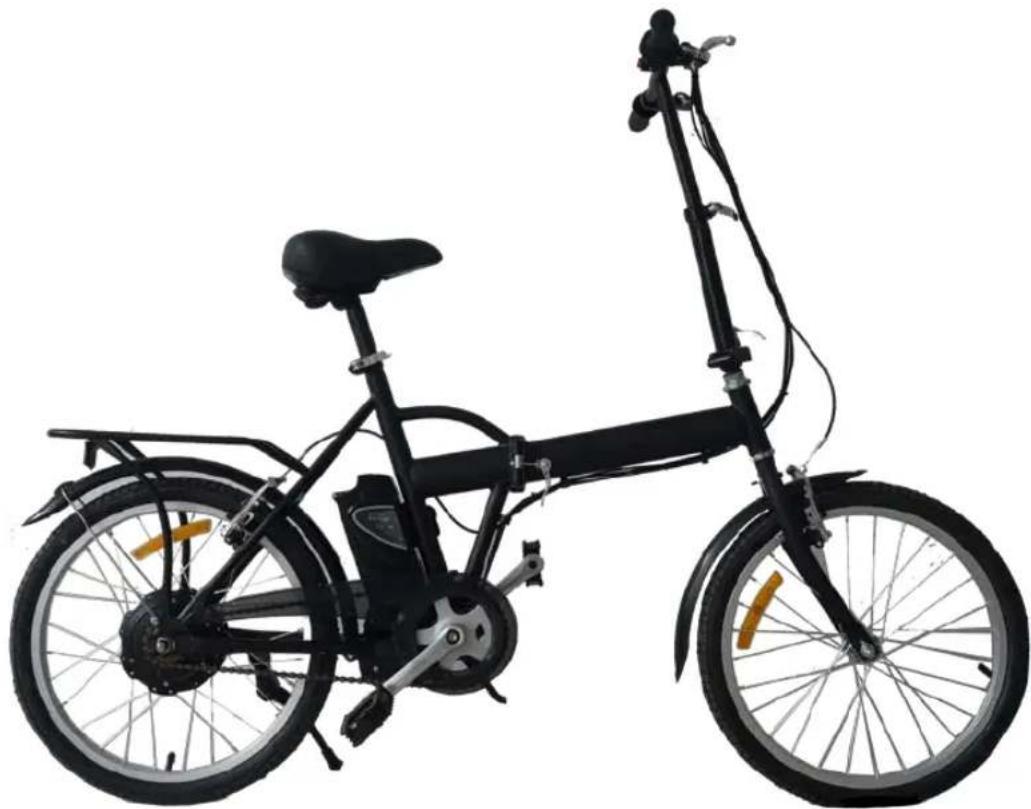

Schnellstartanleitung

1. Wichtige Hinweise

-Bei der Nutzung sind die nationalen gesetzlichen Vorschriften und Verkehrsregeln des jeweiligen Landes zu beachten (in Deutschland StVO & StVZO). Verantwortlich für die gesetzes- und regelkonforme Nutzung gemäß der anzuwendenden Bestimmungen des Einsatzgebietes ist der Fahrer des E-Bikes.

-Die maximale Traglast (120 kg max.) des E-Bikes muss eingehalten werden.

-Für Demontage oder Reparatur ist der Händler oder ein Service-Center zuständig, hierfür ist Fachwissen erforderlich!

2. Vor dem Losfahren

-Vor jedem Einsatz des E-Bikes ist die Prüfung der nachfolgenden Funktionen erforderlich:

* Ladestatus
* Funktionen der Bremsen
* Zustand der Reifen und Luftdruck
* Befestigung des Gepäcks

-Das Tragen eines Helms, festen Schuhwerks und auffälliger Kleidung wird empfohlen!

-Fahren Sie nicht mit einem platten Reifen!

3. Die Montage

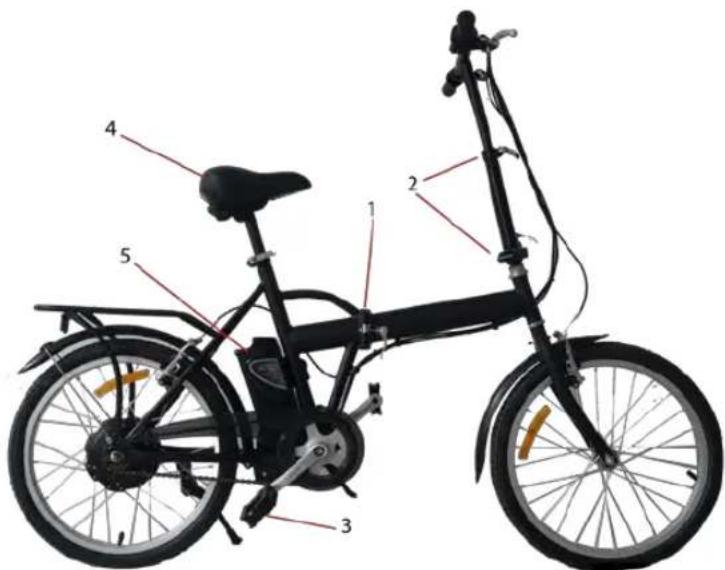

1 (Klappmechanismus) - 2 (Lenkstange) - 3 (Pedale) - 4 (Sattel) - 5 (Akku)

a. Zusammenklappen des Rahmens

A. Rahmen zusammenklappen
B. Mit Klappverschluss arretieren, wie in Abbildung A
C. Sicherungshebel einrasten, wie in Abbildung B

A. Klappverschluss B. Sicherungshebel

b. Zusammenklappen des Lenkers/Lenkstange

A. Lenker/Lenkstange zusammenklappen, wie in Abbildung A
B. Mit Klappverschluss arretieren, wie in Abbildung B
C. Sicherungshebel einrasten, wie Abbildung C

A

Achtung: Stellen Sie sicher, dass die schwarzen Kabel nicht verdreht sind oder sich um Lenker/Lenkstange wickeln

c. Montage der Pedale

Wie in den Abbildungen A und B zu sehen, muss das Pedal mit der Bezeichnung „L“ links angebracht werden und gegen den Uhrzeigersinn fixiert werden. Das Pedal mit der Bezeichnung „R“ muss rechts angebracht und im Uhrzeigersinn fixiert werden.

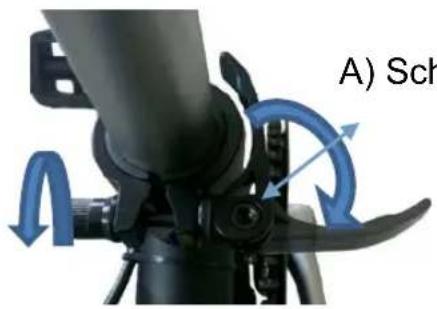

d. Montage des Sattels

Lösen Sie den Schnellspanner, bringen Sie den Sattel in die passende Position und befestigen Sie den Sattel anschließend, wie in Abbildung A gezeigt. Der Neigungswinkel des Sattels lässt sich mit der Stell- Mutter einstellen (Abb. B).

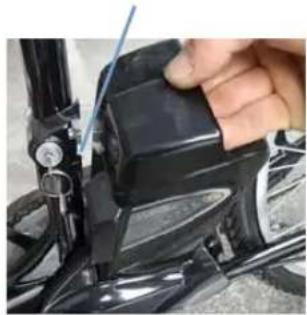

e. Montage des Akkus

Halten Sie den Akku in Position, wie in Abbildung

A gezeigt. Schieben Sie den Akku in die Endposition, wie in Abbildung

B zu sehen. Abbildung
C zeigt den montierten Akku.

a. Vorder- und Hinterrad-Bremsen

Zur vollständigen Entfaltung der Bremskraft ist die korrekte Einstellung der Bremsen erforderlich. Dies erläutern die nachfolgenden Abbildungen:

b. Montage des Akkus

Schnellspanner im Uhrzeigersinn drehen

Akku leicht drehen und herausnehmen

Mit leichtem Druck in die richtige Position bringen

c. Laden des Akkus

Der Ladeanschluss befindet sich frontseitig am Akku. Stecken Sie den Ladeadapter hinein. Aufleuchten der roten Lampe = Gerät wird aufgeladen. Aufleuchten der grünen Lampe = Gerät ist aufgeladen. Bitte beachten: Der USB Anschluss kann für das Laden von Smartphones oder Tablets genutzt werden. Um diese Funktion zu aktivieren, die

rote Taste am Akku 3-5 Sekunden gedrückt halten bis ein rotes LED-Licht aufleuchtet. Gleiches gilt für das Abschalten dieser Funktion. Spätestens alle zwei Monate muss der Akku vollständig aufgeladen werden.

d. Schalter

“Full” Akku vollständig geladen; “Half” Akku zu 50% entladen

"Empty" Akku leer; Switch= Ein-/Aus-Schalter

e. Beim Losfahren

Bitte beachten, dass es beim Losfahren erforderlich ist, zuerst die Pedale zu nutzen um eine Vorwärtsbewegung zu erreichen. Dies ist notwendig zur Vermeidung von Motorschäden und der schnellen Entleerung des Akkus.

6. Sicherheitshinweise

a. Sicherheitshinweise für das Aufladen

-Für das Laden darf ausschließlich das mitgelieferte Netzteil/Ladegerät verwendet werden.
-Das Netzteil/Ladegerät darf nur in trockenen/belüfteten Innenbereichen verwendet werden.
-Defekte Netzteile/Ladegeräte dürfen nicht verwendet werden.

b. Bevor Sie losfahren

-Prüfen Sie bitte den Reifendruck!

-Prüfen Sie die ordnungsgemäße Befestigung von Vorder- und Hinterrad, Lenker/Lenkstange und Sattelstütze!

-Prüfen Sie die Kettenspannung und die Kettenzwischenräume in gespanntem Zustand!

-Prüfen Sie die ordnungsgemäße Funktion der Bremsen!

7. Instandhaltung & Pflege

-Verwenden Sie zur Reinigung des ARCHOS Cyclee ein feuchtes Tuch. Waschen Sie es nicht mit dem Gartenschlauch/einem Hochdruckreiniger

-Bitte ölen Sie die Kette von Zeit zu Zeit. Verwenden Sie hierfür ausschließlich handelsübliches Öl für Fahrradketten.

8. Fehlerbehebung

Die Fehlerbehebung ist ausschl. durch den autorisierte Fachbetriebe auszuführen! Unautorisierte / unsachgemäße Manipulationen am Fahrzeug führen zum Erlöschen der Garantieansprüche!

Problem	Mögliche Ursache	Mögliche Lösung
Nach einer gewissen Pause lässt sich das Gerät nicht starten.	Prüfen Sie, ob sich die Bremshebel in der korrekten Position befinden. Stellen Sie sicher, dass der Akku eingeschaltet ist.	Wiederherstellen der korrekten Position des Bremshebels. Akku nochmals einschalten
Geringe Geschwindigkeit	Gashebel funktioniert nicht	Reparatur od. Auswechseln von Gashebel
	Akku nicht vollständig aufgeladen	Laden
	Geringe Stromspannung	Laden
Motor funktioniert nicht	Akku-Lebensdauer überschritten	Akku wechseln
	Akku-Befestigung defekt	Erneuern der Akkubefestigung
Motor läuft sehr schnell und lässt sich nach Einschalten steuern.	Lenker/Lenkstange nicht korrekt mit der Steuerung verbunden	Erneut verbinden
	Innere Komponenten der Steuerung sind defekt	Steuerung auswechseln
Motor läuft ab-und-zu	Anschlusspunkte des Akkus sind defekt	Anschlusspunkte anpassen od. glätten
	Akku-Befestigung defekt	Befestigung auswechseln
Geringe Reichweite trotz vollständiger Akku-Ladung	Akku-Lebensdauer überschritten	Akku wechseln
	Problem mit der Akku-Spannung	Akku reparieren oder wechseln
Akku lässt sich nicht oder nicht vollständig aufladen	Akku-Lebensdauer überschritten	Akku wechseln
	Netzteil/Ladegerät überträgt keine Spannung	Akku wechseln
	Netzteil/Ladegerät lässt sich nicht richtig mit der Steckdose verbinden	Steckdose wechseln
Defekte Steuerung	Kurzschluss, Defekt an Komponente(n) durch Wassereinwirkung	Steuerung wechseln

9. Garantie

Bitte bewahren Sie den Kaufbeleg auf, Sie benötigen diesen Nachweis für eventuelle Garantie-Leistungen

Garantie-Laufzeit

1. Die Garantie-Laufzeit für das ARCHOS Cyclee beträgt 12 Monate ab Kaufdatum, davon ausgeschlossen sind Akku und Verbrauchsmaterialien (Akku, Reifen)
2. Für Akku sowie Netzteil-/Ladegerät besteht eine Garantie von 6 Monaten ab Kaufdatum
3. Für Reifen besteht eine Garantie von einem Monat ab Kaufdatum

Garantie-Ausschluss

In folgenden Fällen sind Garantie-Leistungen durch ARCHOS ausgeschlossen:

Fehlerhafter Gebrauch durch Nichteinhaltung der Betriebs-, Instandhaltungs- und Installationsabläufe gem. Benutzerhandbuch.

Jedweder Schaden, der auf – durch ARCHOS unautorisierte – Reparatur/-en durch den Nutzer oder Dritte zurückzuführen ist.

Schäden, die auf Unfälle oder schlechte Instandhaltung/Pflege zurückzuführen sind.

Schäden, die auf unsachgemäßen Gebrauch, z.B. das Fahren auf, für Zweiräder ungeeignetem Untergrund, zurückzuführen sind

Weitere Missbräuche an dieser Stelle nicht genannt.
