Type de produit	Vélo électrique pliable
Marque	ARCHOS
Modèle	Cyclee
Charge maximale	120 kg
Hauteur de selle ajustable	77 à 96 cm
Hauteur du guidon ajustable	103 à 115 cm
Pression des pneus	280 à 450 kPa
Type de batterie	Lithium-ion amovible
Tension de la batterie	36 V
Capacité de la batterie	10 Ah
Port de chargement	Sur la batterie
Port USB	Oui, pour charger smartphone/tablette
Moteur	Moteur électrique dans la roue, nécessite pédalage préalable
Freins	Freins avant et arrière réglables
Vitesse maximale	25 km/h
Autonomie	Environ 20 à 30 km
Temps de charge	4 à 6 heures
Pliage	Cadre pliable et guidon pliable
Poids	Environ 23 kg
Garantie	12 mois (hors batterie et consommables)
Entretien	Nettoyage avec chiffon humide, lubrification chaîne hebdomadaire, graissage annuel
Sécurité	Utilisation obligatoire d'un casque, respect du code de la route
Utilisation	À partir de 14 ans, une seule personne
Porte-bagages	Oui

FOIRE AUX QUESTIONS - Cyclee ARCHOS

Comment recharger la batterie ?

Localisez le port de chargement à l'avant de la batterie. Branchez le chargeur fourni. La LED rouge indique la charge, la LED verte indique la charge complète. Utilisez uniquement le chargeur fourni et chargez dans un environnement sec et ventilé. Il est recommandé de charger la batterie au moins tous les deux mois.

Que faire si le vélo ne redémarre pas après un arrêt ?

Vérifiez que la position du levier de frein est normale (relâché) et que la batterie est allumée. Si nécessaire, restaurez la position du levier de frein et redémarrez la batterie en appuyant sur l'interrupteur.

Comment régler les freins ?

Les freins avant et arrière sont réglables. Référez-vous aux images dans le manuel pour ajuster la tension des câbles. Les patins de frein doivent être changés si leur épaisseur est inférieure à 2,5 mm.

Quelle est la pression des pneus recommandée ?

La pression des pneus doit être comprise entre 280 et 450 kPa. Vérifiez régulièrement la pression avant chaque utilisation.

Comment plier le cadre ?

Pour plier le cadre, suivez les étapes : pliez le cadre, verrouillez avec le verrouillage du cadre, puis sécurisez avec la prise de sécurité. Assurez-vous que les câbles ne sont pas tordus.

Comment assembler les pédales ?

La pédale marquée 'L' se monte à gauche en tournant dans le sens antihoraire. La pédale marquée 'R' se monte à droite dans le sens horaire. Serrez fermement.

Comment activer le port USB ?

Appuyez sur le bouton rouge de la batterie pendant 3 à 5 secondes jusqu'à ce qu'une LED rouge s'allume. Le port USB est alors activé pour charger un smartphone ou une tablette. Pour éteindre, répétez le processus.

Quelle est la garantie ?

Le vélo électrique ARCHOS Cyclee est garanti 12 mois (hors batterie et consommables). La batterie et le chargeur sont garantis 6 mois, les pneus 1 mois. Conservez la preuve d'achat.

Comment nettoyer le vélo ?

Utilisez un chiffon humide pour nettoyer le vélo. Ne lavez pas avec un tuyau d'eau. Après une utilisation prolongée, lubrifiez la chaîne avec de l'huile spéciale.

Que faire si le moteur ne fonctionne pas ?

Vérifiez la tension de la batterie : si elle est faible, rechargez-la. Si la durée de vie de la batterie est terminée, remplacez-la. Vérifiez également les connexions et le verrouillage de la batterie.

MODE D'EMPLOI Cyclee ARCHOS

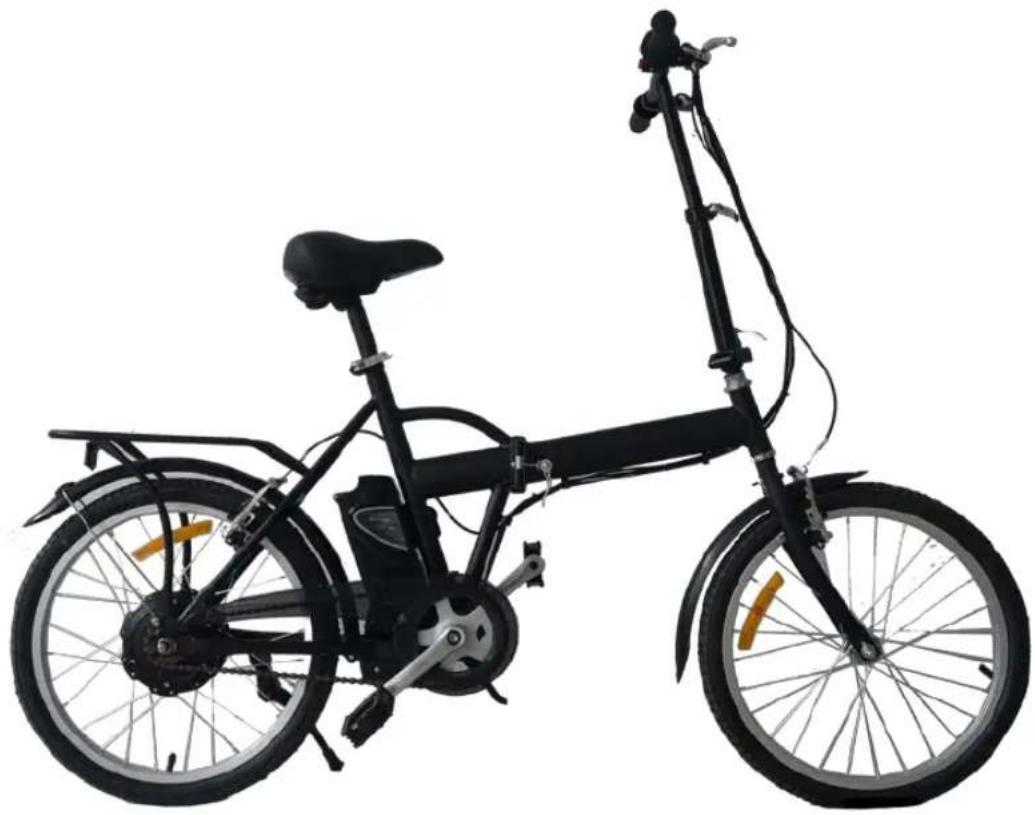

Guide d'utilisation rapide

Il incombe au conducteur de respecter les lois et règlements en vigueur.

Lorsque vous utilisez le scooter, observez la charge maximale indiquée (max. 120 kg) Ne tentez pas de démonter ou de réparer les composants vous-même, contactez votre revendeur ou centre de service pour les réparations.

2. Avant chaque utilisation

Faites les contrôles suivants avant chaque utilisation du vélo :

• Niveau de charge de la batterie
- Fonctionnement du frein
- Pression et condition des pneus
- Fixation de bagages
• L'utilisation des équipements légaux applicables (casque et gants)
- Ne roulez pas avec un pneu perforé

3. Assemblage

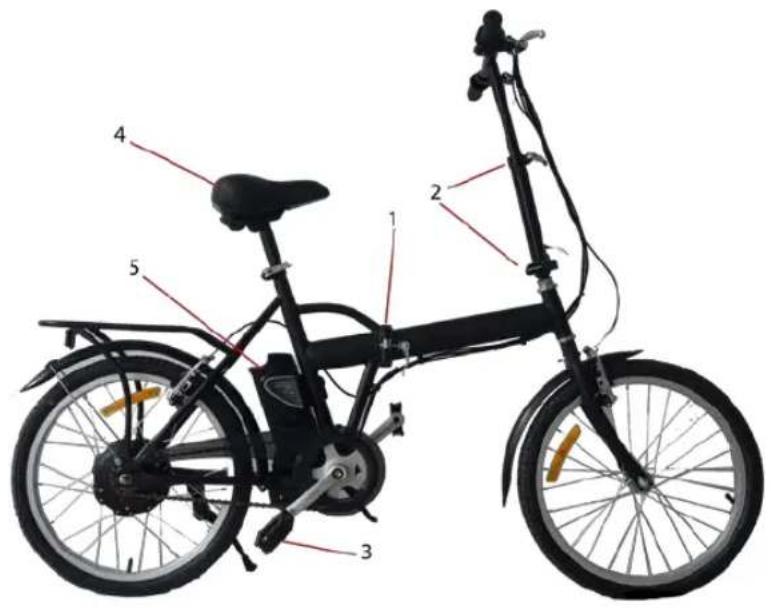

Voici le processus d'assemblage:

1 (point de pliage) -2 (guidon, tige) -3 (pédales) -4 (selle) -5 (batterie)

a. Comment plier le cadre

A. Pliez le cadre

B. Verrouiller avec le verrouillage du cadre comme indiqué sur l'image A.

C. Verrouiller avec la prise de sécurité comme indiqué sur l'image B.

B. Loquet de sécurité

b. Comment plier le guidon

A. Pliez la tige comme le montre l'image A
B. Verrouiller avec le système de verrouillage comme le montre l'image B
C. Serrure avec prise de sécurité comme le montre l'image C

A. B.

Remarque : Assurez-vous que les câbles noirs ne sont pas tordus ni enchevêtrés autour du guidon

c. Comment assembler les pédales

Comme les images A et B le montrent, la pédale intitulée « L » doit être placée à gauche et être fixée dans le sens antihoraire, et l'étiquette « R » doit être placée à droite et être fixée dans la direction de Dans le sens horaire.

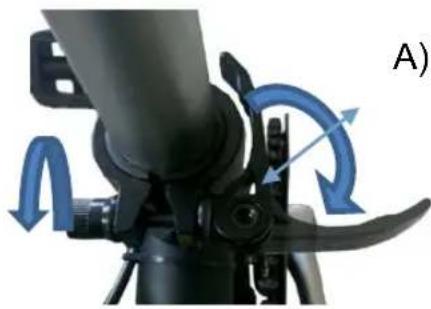

Relâchez la serrure, réglez la selle sur une position appropriée et fixez-la comme l'indique l'image A. La plongée de la selle peut être ajustée avec l'écrou de réglage dans l'image B

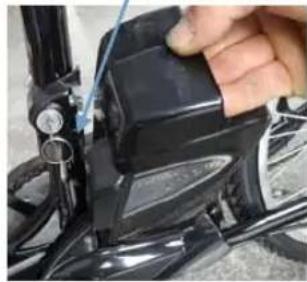

e. Assemblage batterie

Placez la batterie dans la position indiquée par l'image A. Faites glisser à l'intérieur comme le montre l'image B. L'image C indique comment la batterie doit être installée.

A
verrou batterie

a. Freins avant et arrière

Les freins peuvent être réglés. Veuillez-vous référer aux images ci-dessous.

b. Assemblage batterie

• Tournez la clé dans le sens des aiguilles d'une montre.
• Tourner légèrement et retirer la batterie.
• Poussez légèrement la batterie afin de la fixer.

c. Comment charger la batterie

Localisez le port de chargement à l'avant de la batterie. Branchez le chargeur dessus. La lumière rouge signifie que la batterie est en charge. La lumière verte signifie que la batterie est chargée.

Remarque : Le port USB peut être utilisé pour charger des smartphones ou des tablettes. Pour activer cette fonction, appuyez 3 à 5 secondes sur le bouton rouge de la batterie. Une LED rouge est maintenant allumée. Suivez le même processus pour éteindre la fonction.

L'appareil doit être chargé au moins tous les deux mois.

d. Interrupteur

Indicateur de batterie

Commutateur

e. Note pendant la conduite :

Le moteur ne peut pas fonctionner sans quelques coups de pédale au préalable. Commencez à pédaler d'abord avant d'accélérer pour éviter une énorme consommation d'énergie et des dommages au moteur causés par la consommation subite de courant.

5. Consignes de sécurité

a. Consignes de sécurité pour la recharge de la batterie

-Vous ne devez utiliser que le chargeur fourni
-Le chargeur, utilisé que pour l'intérieur, doit être utilisé dans un environnement sec et ventilé.

b. Que faire avant de monter

-Vérifiez si la pression des pneus est normale.

• Vérifiez si les roues avant et arrière, la barre de poignée, la tige, le montant du siège et la selle sont bien fixés.
  -Ajouter la tension de la chaîne et la distance entre les endroits de la chaîne serrée.
  -Vérifiez la fiabilité du système de freinage.

6. Entretien

• Pour nettoyer l'ARCHOS Cyclee, utilisez un chiffon humide. Ne pas laver avec un tuyau d'eau.
  -Après avoir utilisé le produit pendant un certain temps, vous devrez peut-être mettre de l'huile sur la chaîne.

• Dépannage

Problème	Cause possible	Solution
Après un arrêt, le vélo ne veut plus redémarrer	Vérifiez si la position normale du frein est rétablie et que la batterie est allumée	Restaurez la position du levier de frein.Redémarrez la batterie
Vitesse faible	L'accélérateur ne fonctionne pas	Réparez ou changez l'accélérateur
	La batterie est chargée ou pas	Chargez la batterie
Le moteur ne fonctionne pas	La tension est faible	Chargez la batterie
	La durée de vie de la batterie est terminée	Changez la batterie
	Le verrouillage de la batterie est cassé	Changer le verrouillage de la batterie
Le moteur tourne rapidement et peut être contrôlé après un démarrage du commutateur	Le guidon a une mauvaise connexion avec le contrôleur.	Reconnectez
	Les composants internes du contrôleur sont cassés	Changez le contrôleur
Le moteur tourne encore et encore	Les points de connexion de la batterie sont cassés	Réglage des points de connexion
	Le verrouillage de la batterie est cassé	Changez le verrou
Décharge rapide après une charge complète	La durée de vie de la batterie est terminée	Changez la batterie
	Problème avec la tension dela batterie	Réparez ou changez labatterie
Si la batterie peut être chargée ou complètement chargée	La durée de vie de la batterie est terminée	Changez la batterie
	Pas de sortie pour le chargeur	Changez le chargeur
	Le chargeur ne peut pas être connecté à la prise	Changement de socket
Le contrôleur est abîmé	Il y a court-circuit et le composant est abîmé à cause de l'eau	Changez le contrôleur

8. Garantie

Veuillez conserver la preuve d'achat et la présenter au service après-vente.

Durée de la garantie

1. L'ARCHOS Cyclee est garanti pendant 12 mois, à l'exception de la batterie et des consommables (batterie, pneu)
2. La batterie et le chargeur sont garantis pendant 6 mois.
3. Les pneus sont garantis pendant 1 mois.

Exclusions de la garantie

ARCHOS refusera la mise en œuvre de cette garantie dans les cas suivants:

1. Utilisation abusive en raison du non-respect des procédures d'exploitation, de maintenance et d'installation décrites dans le manuel de l'utilisateur.
2. Tout dommage résultant de la réparation et / ou des réparations effectuées par l'utilisateur ou un tiers sans l'accord préalable d'ARCHOS.
3. Dommages résultant d'accidents ou d'un mauvais entretien.
4. Dommages résultant de l'utilisation sur un terrain non adapté pour conduire un véhicule à deux roues.
5. L'abus n'est pas pris en compte.

Remarques importantes :

-Le frein droit sert à freiner de la roue arrière. Le frein gauche sert à freiner de l'avant.

-La taille minimale et maximale d'ajustement de la selle est la suivante :

Min: 77 cm

Max: 96 cm

-La taille minimale et maximale d'ajustement du guidon est la suivante :

Mini: 103 cm

Max: 115 cm

-Lors d'un freinage sur une surface mouillée la distance de freinage est plus importe que la normale.

-Les freins doivent être changé lorsque les patins font moins de 2.5 mm d'épaisseur

-Un porte bagage est présent sur le produit

-Le produit ne peut être utilisé par des enfants (14 ans minimum)

-Le produit ne peut accueillir qu'une personne

-La pression des pneus doit être comprise entre 280\~450Kpa

-Il ne faut en au cas utiliser le produit si les jantes sont abîmées.

-Les dates de révisions des écrous / fixations et de la force de serrage de ceux-ci sont présentés dans le tableau ci-dessous.

- Les dates de révisions des écrous / fixations et de la force de serrage de ceux-ci sont présentés dans le tableau ci-dessous.

Type de fixation Taille	Force de	serrage (Nm)	Fréquence de vérification
Vis de fixation du guidon	M8 14-16 15 jours
Loquet de serrage de la selle	M8 18-20 15 jours
Loquet de serrage du guidon		18-20 10 jours
Vis axiales 35-40 15 jours
Pédales 35 15 jours

- Le tableau suivant précise quand lubrifier le produit.

Où lubrifier Quand lubrifier Produit de lubrification à utiliser
Guidon	Une fois par an	Graisse
Essieus avant et arrière	Une fois par an Graisse
Essieu intermédiaire Une fois par an Graisse
Essieu des pédales Toutes les 4 semaines Graisse
Chaîne Une fois par semaine Huile
L'intérieur de la roue volante	Une fois par mois	Huile
Poignets des freins	Une fois par mois	Huile

ARCHOS Cyclee

Par la présente, ARCHOS (adresse de contact : ARCHOS SA 12 Rue Ampère 91430 Igny France) déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU. La déclaration de conformité peut être consultée sur le site : https://www.archos.com/products/conformity.html
