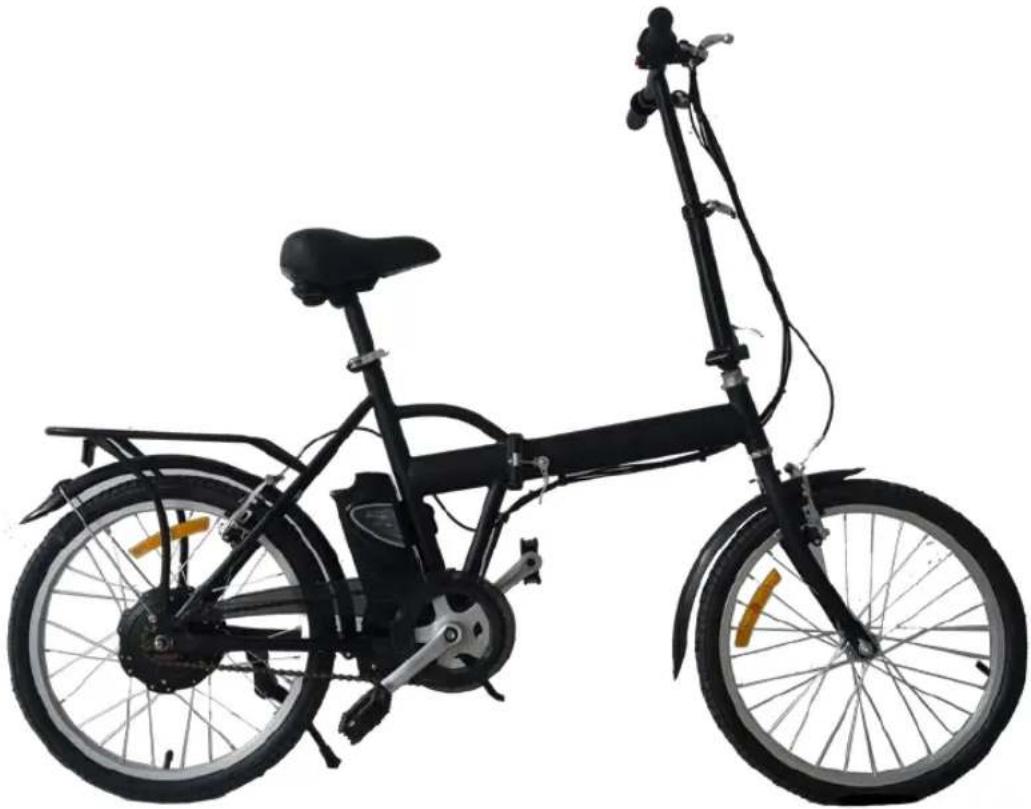

Typ produktu	Składany rower elektryczny
Marka	ARCHOS
Model	Cyclee
Maksymalne obciążenie	120 kg
Regulowana wysokość siodełka	77 do 96 cm
Regulowana wysokość kierownicy	103 do 115 cm
Ciśnienie w oponach	280 do 450 kPa
Typ baterii	Litowo-jonowa, wyjmowalna
Napięcie baterii	36 V
Pojemność baterii	10 Ah
Port ładowania	Na baterii
Port USB	Tak, do ładowania smartfona/tabletu
Silnik	Silnik elektryczny w kole, wymaga wcześniejszego pedałowania
Hamulce	Regulowane hamulce przednie i tylne
Maksymalna prędkość	25 km/h
Zasięg	Około 20 do 30 km
Czas ładowania	4 do 6 godzin
Składanie	Składana rama i składana kierownica
Waga	Około 23 kg
Gwarancja	12 miesięcy (bez baterii i materiałów eksploatacyjnych)
Konserwacja	Czyszczenie wilgotną szmatką, cotygodniowe smarowanie łańcucha, coroczne smarowanie
Bezpieczeństwo	Obowiązkowe używanie kasku, przestrzeganie przepisów ruchu drogowego
Użytkowanie	Od 14 lat, jedna osoba
Bagażnik	Tak

Często zadawane pytania - Cyclee ARCHOS

Jak naładować baterię?

Zlokalizuj port ładowania z przodu baterii. Podłącz dostarczoną ładowarkę. Czerwona dioda LED wskazuje ładowanie, zielona dioda LED wskazuje pełne naładowanie. Używaj wyłącznie dostarczonej ładowarki i ładuj w suchym i wentylowanym miejscu. Zaleca się ładowanie baterii co najmniej co dwa miesiące.

Co zrobić, jeśli rower nie uruchamia się ponownie po zatrzymaniu?

Sprawdź, czy pozycja dźwigni hamulca jest normalna (zwolniona) i czy bateria jest włączona. W razie potrzeby przywróć pozycję dźwigni hamulca i uruchom ponownie baterię, naciskając przełącznik.

Jak wyregulować hamulce?

Hamulce przednie i tylne są regulowane. Zapoznaj się z obrazkami w instrukcji, aby wyregulować napięcie linek. Klocki hamulcowe należy wymienić, jeśli ich grubość jest mniejsza niż 2,5 mm.

Jakie jest zalecane ciśnienie w oponach?

Ciśnienie w oponach powinno wynosić od 280 do 450 kPa. Regularnie sprawdzaj ciśnienie przed każdym użyciem.

Jak złożyć ramę?

Aby złożyć ramę, wykonaj następujące kroki: złóż ramę, zablokuj za pomocą blokady ramy, a następnie zabezpiecz zaczepem bezpieczeństwa. Upewnij się, że kable nie są skręcone.

Jak zamontować pedały?

Pedał oznaczony 'L' montuje się po lewej stronie, obracając w kierunku przeciwnym do ruchu wskazówek zegara. Pedał oznaczony 'R' montuje się po prawej stronie, obracając zgodnie z ruchem wskazówek zegara. Dokręć mocno.

Jak aktywować port USB?

Naciśnij czerwony przycisk na baterii przez 3-5 sekund, aż zaświeci się czerwona dioda LED. Port USB zostanie wtedy aktywowany do ładowania smartfona lub tabletu. Aby wyłączyć, powtórz proces.

Jaka jest gwarancja?

Rower elektryczny ARCHOS Cyclee jest objęty 12-miesięczną gwarancją (bez baterii i materiałów eksploatacyjnych). Bateria i ładowarka mają gwarancję 6 miesięcy, opony 1 miesiąc. Zachowaj dowód zakupu.

Jak czyścić rower?

Użyj wilgotnej szmatki do czyszczenia roweru. Nie myj wężem wodnym. Po dłuższym użytkowaniu nasmaruj łańcuch specjalnym olejem.

Co zrobić, jeśli silnik nie działa?

Sprawdź napięcie baterii: jeśli jest niskie, naładuj ją. Jeśli żywotność baterii się skończyła, wymień ją. Sprawdź również połączenia i blokadę baterii.

INSTRUKCJA OBSŁUGI Cyclee ARCHOS

Skrócona instrukcja obsługi

• Użytkownik skutera ma obowiązek zapoznać się z przepisami z zakresu ruchu drogowego i przestrzegać ich.
• Podczas użytkowania skutera należy przestrzegać limitu maksymalnego obciążenia (maks. 120 kg)
• Nie należy dokonywać samodzielnie napraw lub demontażu elementów skutera; w tym celu należy skontaktować się z dilerem lub centrum serwisowym.

2. Przed jazda na rowerze

- Przed każdą jazdą skuterem należy sprawdzić następujące parametry:

* Poziom naładowania baterii
* Działanie hamulców
* Stan i ciśnienie opon
* Mocowanie bagażu

- Należy zawsze zakładać wymagane elementy ochronne (kask i rękawice)

- Zabrania się jazdy przy przebitej oponie

3. Montaż pojazdu

Poniżej opisano etapy montażu skutera:

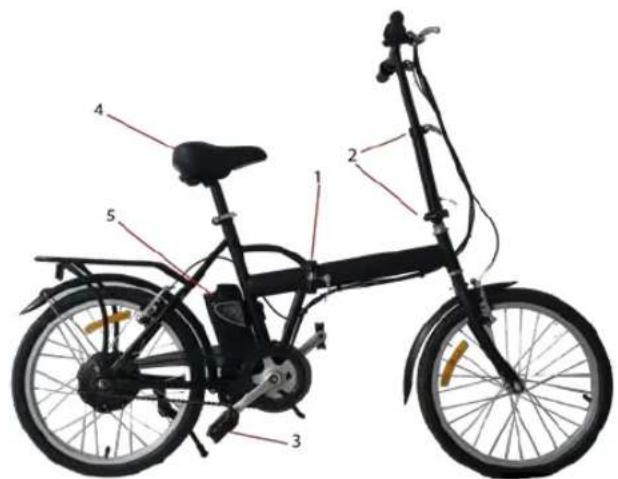

1 (punkt składania) -2 (uchwyt kierownicy, trzpień kierownicy) -3 (pedały) -4 (siodełko) -5 (akumulator)

a. Składanie / montaż ramy

A. Złożyć ramkę,
B. Zamek z zamkiem, jak pokazano na rysunku A,
C. Zamek z zabezpieczeniem, jak pokazano na rysunku B,

A. Mocowanie blokady B. Uchwyt bezpieczeństwa

b. Montaż trzpienia kierownicy

A. Rozlóż trzpień zgodnie z rys. A
B. Zablokuj w punkcie mocowania widocznym na rys. B
C. Zablokuj uchwytem bezpieczeństwa widocznym na rys. C

A

B.

Uwaga: Upewnij się, że czarne kable nie są skręcone lub splątane wokół kierownicy.

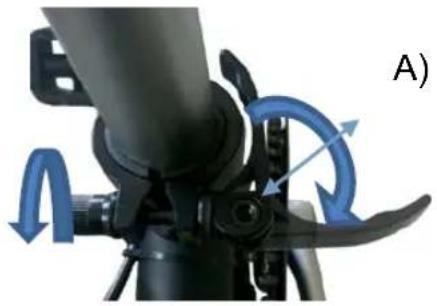

c. Montaż pedałów

Jak pokazano na rysunkach A i B, pedał oznaczony literą "L" musi być umieszczony po lewej stronie i być przykręcony w kierunku przeciwnym do ruchu wskazówek zegara, a pedał oznaczony literą "R" należy umieścić po prawej stronie i przykręcić w kierunku zgodnym z ruchem wskazówek zegara.

Zwolnij blokadę, dostosuj siodełko do żądanej wysokości i zablokuj, tak, jak pokazano to na rys.

A. Uchwyt siodełka można regulować za pomocą nakrętki regulacyjnej widocznej na rys. B

B) nakrętka regulacyjna

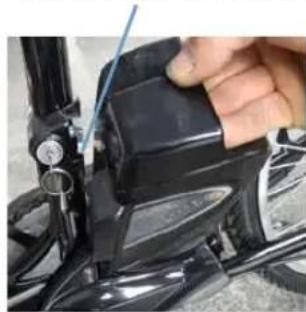

e. Montaż akumulatora

Umieść akumulator w położeniu pokazanym na rysunku A. Wsuń do środka kasety, jak pokazano na rysunku B. Rysunek C pokazuje prawidłowy sposób montażu akumulatora.

A blokada akumulatora

a. Tylne i przednie hamulce

Istnieje możliwość regulacji hamulców. Prosimy korzystać z instrukcji poniżej.

b. Montaż akumulatora

-Przekręć kluczyk zgodnie z kierunkiem wskazówek zegara
-Przekręć delikatnie i wyjmij akumulator.
-Porusz delikatnie, aby umieścić akumulator we właściwym miejscu

c. Ładowanie akumulatora

Gniazdo ładowania znajduje się z przodu akumulatora. Podłącz ładowarkę do gniazda ładowania. Czerwona lampka oznacza ładowanie. Zielona lampka oznacza, że akumulator jest naładowany. Uwaga: Port USB można wykorzystywać do ładowania smartfonów i/lub tabletów. W celu aktywacji tej funkcji należy przez 3 - 5 sekund wcisnąć czerwony przycisk na akumulatorze. W tym momencie zapali się czerwona dioda LED. Aby wyłączyć tę opcję, należy przeprowadzić tę samą procedurę.

Urządzenie należy ładować przynajmniej dwa razy na miesiąc.

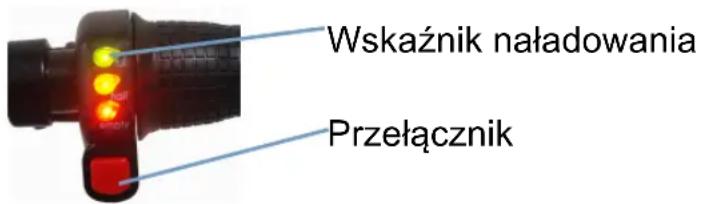

d. Przełącznik:

Wskaźnik naładowania Przełącznik

e. Uwagi podczas jazdy:

Silnik nie może uruchomić się z prędkości zerowej. Zalecamy delikatne wciśnięcie pedału przyspieszenia przy ruszaniu, aby uniknąć zwiększonego zużycia energii i zniszczenia silnika spowodowanego przez wysokie napięcie.

5. Informacje dotyczące bezpieczeństwa

a. Informacje dotyczące bezpieczeństwa w zakresie ładowania akumulatora

-Należy korzystać wyłącznie z dołączonej fabrycznie ładowarki

-Urzadzenie należy ładować w pomieszczeniach zamkniętych, zapewniając właściwą wentylację oraz niską wilgotność.

b. Czynności do wykonania przed jazdą

-Sprawdzić prawidłowy poziom ciśnienia powietrza w oponach.
-Sprawdzić i w miarę potrzeby ustawić pozycję przednich i tylnych kół, kierownicy, trzpienia kierownicy, wysokości oraz ułożenia siodełka.
- Należy sprawdzić napięcie łańcucha, a w razie potrzeby odpowiednio ustawić napięcie łańcucha.

-Sprawdzić działanie hamulców.

6. Eksploatacja

-Do czyszczenia powierzchni skutera ARCHOS należy używać wilgotnej szmatki.

Nie należy myć za pomocą wysokiego ciśnienia (myjki).

-Po pewnym czasie eksploatacji pojazdu może zaistnieć konieczność nasmarowania łańcucha.

7. Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Po pewnej przerwie w użytkowaniu skuter nie chce odpalić.	Sprawdź, czy dźwignia hamulca jest w prawidłowej pozycji, a akumulator jest włączony.	Ustaw dźwignię hamulca w prawidłowej pozycji.Uruchom ponownie akumulator.
Mała prędkość pojazdu	Nie działa sprzęgło	Napraw lub wymień sprzęgło
	Akumulator jest naładowany / jest wyładowany	Ładowanie
Silnik nie pracuje	Napięcie jest zbyt niskie	Naładuj akumulator
	Akumulator jest całkowicie wyładowany	Wymień akumulator
	Mocowanie akumulatora jest nieprawidłowe	Wymień mocowanie akumulatora
Silnik uruchamia się gwałtownie i daje się kontrolować po	Dźwignia kontroli jest nieprawidłowo podłączona z kontrolerem.	Podłącz dźwignię ponownie
	Uszkodzeniu uległy	Wymień kontroler
włączeniu przełącznika startu	wewnętrzne elementy kontrolera.
Silnik uruchamia się i gaśnie	Punkty przyłącza akumulatora są uszkodzone	Należy naprawić lub przetrzeć punkty styczne ładowarki
	Mocowanie akumulatora jest nieprawidłowe	Wymień mocowanie
Krótki zasięg pojazdu mimo pełnego naładowania	Akumulator jest całkowicie wyładowany	Wymień akumulator
	Problem z napięciem akumulatora	Napraw lub wymień akumulator
Akumulator nie daje się w pełni naładować / ładowanie zostaje przerwane	Akumulator jest całkowicie wyładowany	Wymień akumulator
	Brak napięcia na ładowarce	Wymień ładowarkę
	Nie można podłączyć ładowarki do gniazda zasilania	Wymień gniazdo zasilania
Kontroler jest zepsuty	Nastąpiło zwarcie i element został uszkodzony z powodu zawilgocenia	Wymień kontroler

8. Gwarancja

Prosimy zachować dowód zakupu celem okazani go w serwisie posprzedażowym. Okres obowiązywania gwarancji

1. Skuter elektryczny ARCHOS Cyclee jest objęty 12-miesięczną fabryczną gwarancją, za wyjątkiem akumulatora i elementów eksploatacyjnych (akumulator, opony)
2. Akumulator i ładowarka są objęte 6-miesięczną gwarancją.
3. Opony są objęte 1-miesięczną gwarancją.

Wyłączenie spod warunków gwarancji

Firma ARCHOS nie jest objęta obowiązkiem gwarancji w następujących przypadkach:

1. Uszkodzenie pojazdu spowodowane nieprawidłową eksploatacją, konserwacją oraz błędnym montażem, niezgodnym z instrukcją użytkownika.
2. Wszelkie szkody wynikłe z faktu naprawy i / lub napraw dokonanych samodzielnie przez użytkownika lub osobę trzecią bez uprzedniej zgody firmy ARCHOS.
3. Uszkodzenia spowodowane wypadkami lub/oraz nieprawidłową eksploatacją.
4. Uszkodzenia spowodowane eksploatacją pojazdu na terenie nienadającym się do użytkowania przez pojazdy dwukołowe jednośladowe.
5. Uszkodzenia celowe nie są objęte gwarancją.
