Тип продукта	Складной электрический велосипед
Бренд	ARCHOS
Модель	Cyclee
Максимальная нагрузка	120 кг
Регулируемая высота седла	от 77 до 96 см
Регулируемая высота руля	от 103 до 115 см
Давление в шинах	от 280 до 450 кПа
Тип аккумулятора	Съёмный литий-ионный
Напряжение аккумулятора	36 В
Ёмкость аккумулятора	10 Ач
Порт зарядки	На аккумуляторе
USB-порт	Да, для зарядки смартфона/планшета
Двигатель	Электродвигатель в колесе, требуется предварительное педалирование
Тормоза	Регулируемые передние и задние тормоза
Максимальная скорость	25 км/ч
Запас хода	Примерно 20-30 км
Время зарядки	4-6 часов
Складывание	Складная рама и складной руль
Вес	Примерно 23 кг
Гарантия	12 месяцев (кроме аккумулятора и расходных материалов)
Обслуживание	Очистка влажной тканью, еженедельная смазка цепи, ежегодная смазка
Безопасность	Обязательное использование шлема, соблюдение правил дорожного движения
Использование	С 14 лет, один человек
Багажник	Да

Часто задаваемые вопросы - Cyclee ARCHOS

Как зарядить аккумулятор?

Найдите порт зарядки на передней части аккумулятора. Подключите прилагаемое зарядное устройство. Красный светодиод указывает на зарядку, зелёный — на полную зарядку. Используйте только прилагаемое зарядное устройство и заряжайте в сухом проветриваемом месте. Рекомендуется заряжать аккумулятор не реже одного раза в два месяца.

Что делать, если велосипед не заводится после остановки?

Проверьте, находится ли рычаг тормоза в нормальном положении (отпущен) и включён ли аккумулятор. При необходимости восстановите положение рычага тормоза и перезапустите аккумулятор, нажав выключатель.

Как отрегулировать тормоза?

Передние и задние тормоза регулируются. Обратитесь к изображениям в руководстве для регулировки натяжения тросов. Тормозные колодки необходимо заменить, если их толщина менее 2,5 мм.

Какое рекомендуемое давление в шинах?

Давление в шинах должно быть в пределах от 280 до 450 кПа. Регулярно проверяйте давление перед каждой поездкой.

Как сложить раму?

Чтобы сложить раму, выполните следующие действия: сложите раму, зафиксируйте замком рамы, затем закрепите предохранительной защёлкой. Убедитесь, что кабели не перекручены.

Как собрать педали?

Педаль с маркировкой 'L' устанавливается слева, вращая против часовой стрелки. Педаль с маркировкой 'R' устанавливается справа, вращая по часовой стрелке. Затяните плотно.

Как активировать USB-порт?

Нажмите красную кнопку на аккумуляторе на 3-5 секунд, пока не загорится красный светодиод. USB-порт активируется для зарядки смартфона или планшета. Чтобы выключить, повторите процедуру.

Какая гарантия?

Электрический велосипед ARCHOS Cyclee имеет гарантию 12 месяцев (кроме аккумулятора и расходных материалов). Аккумулятор и зарядное устройство имеют гарантию 6 месяцев, шины — 1 месяц. Сохраняйте чек.

Как чистить велосипед?

Используйте влажную ткань для очистки велосипеда. Не мойте его водой из шланга. После длительного использования смазывайте цепь специальным маслом.

Что делать, если двигатель не работает?

Проверьте напряжение аккумулятора: если оно низкое, зарядите его. Если срок службы аккумулятора истёк, замените его. Также проверьте соединения и фиксацию аккумулятора.

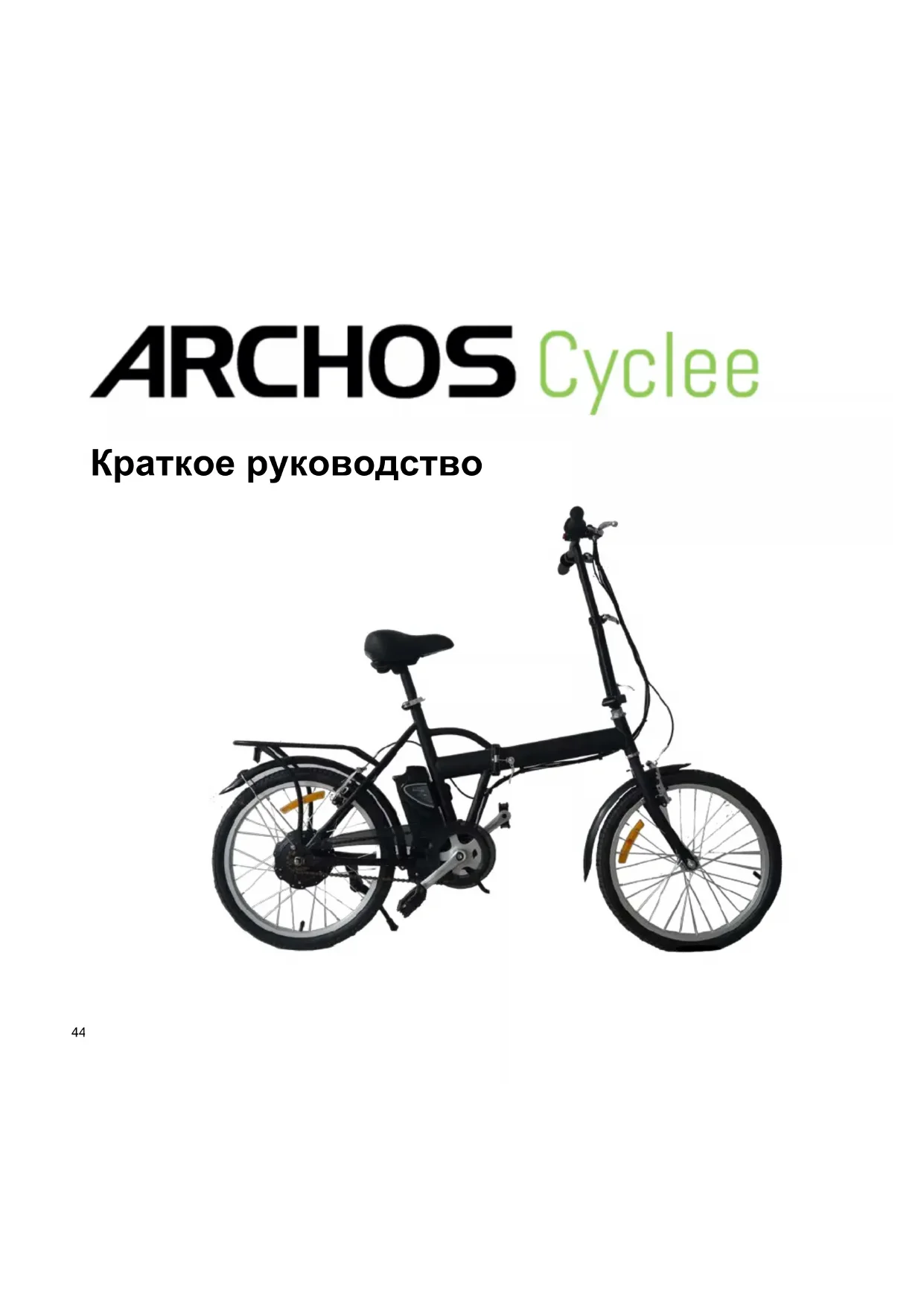

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cyclee ARCHOS

- Соблюдение законов и правил дорожного движения является ответственностью водителя.

- Управляя скутером помните о максимальной нагрузке - 120 кг.

- Не пытайтесь разобрать или починить конструктивные элементы. Для этого свяжитесь с продавцом или сервисным центром.

2. Перед поездкой на велосипеде

- Перед поездкой проверьте:

* уровень заряда батареи

* тормоза

* давление в шинах и их состояние

* крепление груза (при наличии)

- Используйте соответствующую экипировку (шлем и перчатки)

- Не ездите при проколотых шинах

3. Сборка

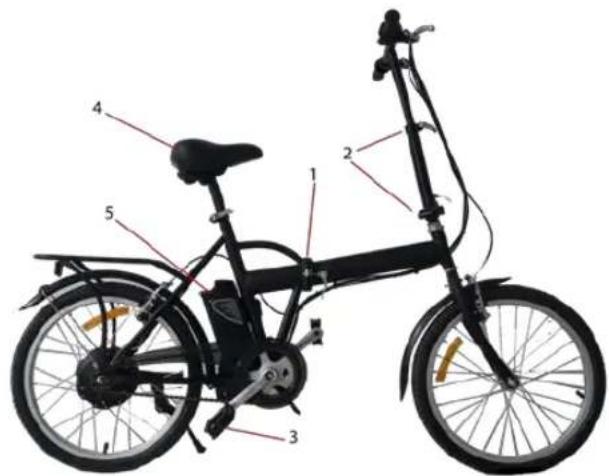

1(крепление рамы)-2(руль)-3(педали)-4(сиденье)-5(аккумулятор)

а. Как разложить раму

A. Разложите раму
В. Закройте замок, как показано на рисунке А
С. Закройте предохранитель, как показано на рисунке В

b. Как разложить руль

A. Разложите руль, как показано на рисунке А
В. Закройте замок, как показано на рисунке В
С. Закройте предохранитель, как показано на рисунке С

A

B

Важно: Убедитесь, что черные кабели не перекручены или не перекручены вокруг руля

с. Как установить педали

Как показано на рисунках А и В, педаль отмеченная знаком "L" должна быть размещена на левой стороне и пристегнута в направлении против часовой стрелки. Педаль, отмеченная знаком "R" должна быть размещена справа и пристегнута в направлении по часовой стрелке.

d. Как установить седло

Откройте замок, настройте высоту седла и закрепите, как показано на риснуке А. Угол наклона сиденья может быть отрегулирован с помощью регулировочной

гайки, как показано на рисунке В.

A)Запирать В)Регулировочная гайка

e. Подключение аккумулятора

Установите аккумулятор в положение, показанное на рисунке А.Вставьте внутрь, как показано на рисунке В.На рисунке С показано, как должен быть установлен аккумулятор.

A
замок аккумулятора

а. Передние и задние тормоза

Тормоза могут быть настроены. Пожалуйста, ознакомьтесь с рисунками ниже.

b. Установка аккумулятора

• Поверните ключ в направлении против часовой стрелки
• Аккуратно поверните и достаньте аккумулятор
• Плавно надавливая, вы можете установить аккумулятор

с. Зарядка аккумулятора

Найдите порт зарядки на передней стороне аккумулятора. Подключите к нему зарядное устройство.

Красный индикатор означает, что идет зарядка.

Зеленый индикатор означает, что аккумулятор полностью заряжен.

Важно: USB-порт может использоваться для зарядки смартфонов и планшетов. Чтобы включить эту функцию, нажмите и удерживайте 3-5 секунд красную кнопку на аккумуляторе. Загорится красный индикатор. Таким же образом вы можете выключить эту функцию.

Устройство необходимо перезаряжать как минимум один раз в два месяца.

d. Выключатель:

e. Важно во время езды:

Двигатель не может работать при скорости, равной нулю. Разгонит устройство с помощью педалей, чтобы избежать избыточного потребления энергии двигателем и его повреждения.

5. Техника безопасности

а. Техника безопасности при зарядке аккумулятора

• Использовать только зарядное устройство, поставляемое в комплекте
• Зарядное устройство предназначено для работы в помещениях и должно использоваться в сухих и вентилируемых помещениях.

b. Правила подготовки к поездке

• Проверьте давление в шинах.
• Проверьте, что переднее и заднее колеса, руль и сиденье надежно закреплены.
• Отрегулируйте натяжение цепи и расстояние между звеньям затянутой цепи.
• Проверьте тормозную систему.

6. Обслуживание

• Для очистки ARCHOS Cyclee используйте влажную ткань.
  Не мойте устройство водой из шланга или другого устройства.

• После использования устройства в течение некоторого времени, рекомендуется смазать цепь маслом.

• Устранение неполадок

Неполадка	Возможная причина	Решение
После торможения устройство не хочет снова запускаться	Проверьте, восстановлено ли нормальное положение рычага тормоза, и аккумулятор включен	Восстановить положение рычага тормоза. Перезагрузите аккумулятор
Низкая скорость	Акселератор не работает	Починить или заменить акселератор
	Аккумулятор не заряжен	Зарядить аккумулятор
Двигатель не работает	Низкое напряжение	Charging
	Ресурс аккумулятора выработан	Заменить аккумулятор
	Замок аккумулятора сломан	Заменить замок аккумулятора
Двигатель работает постоянно, но может регулироваться после включения контроллера	Нарушено подключение руля к контроллеру	Переподключить
	Внутренние компоненты контроллера повреждены	Заменить контроллер
Двигатель постоянно работает	Контакты аккумулятора повреждены	Отрегулировать контакты
	Замок аккумулятора сломан	Заменить замок
Малый срок работы полностью заряженного	Ресурс аккумулятора выработан	Заменить аккумулятор
	Проблема с напряжением	Починить или заменить
аккумулятора	аккумулятора	аккумулятор
Аккумулятор не заряжается или заряжается не полностью	Ресурс аккумулятора выработан	Заменить аккумулятор
	Не поступает ток от зарядного устройства	Заменить зарядное устройство
	Зарядное устройство не может быть подключено к гнезду	Заменить гнездо
Контроллер не работает	Короткое замыкание и повреждение устройства	Заменить контроллер

8. Гарантия

Пожалуйста, сохраняйте документы, подтверждающие покупку, и предоставляйте их в сервисные центры.

Условия гарантии:

1. Гарантия на ARCHOS Cyclee составляет 12 месяцев, за исключением аккумулятора и расходных материалов (шины).
2. Гарантия на аккумулятор и зарядное устройство составляет 6 месяцев.
3. Гарантия на шины составляет 1 месяц.

Исключения из условий гарантии

ARCHOS отказывает от выполнения гарантии в следующих случаях:

1. Неправильное использование из-за несоблюдения правил эксплуатации, обслуживания и установки, описанных в руководстве пользователя.
2. Любой ущерб, причиненный в результате ремонта или ремонтов, произведенных пользователем или третьей стороной без предварительного согласования с ARCHOS.

3. Повреждения в результате аварий или плохого технического обслуживания.

4. Повреждения в результате использования в местах, не предназначенных для вождения двухколесного транспортного средства..

5. Злоупотребление не принимается в расчет.
