IAN 368918 - Monopattino elettrico CRIVIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monopattino a ruote grandi
Marca	CRIVIT
Modello	IAN 368918
Carico massimo	100 kg
Dimensioni (aperto)	100 × 45 × 104 cm (L × l × H)
Dimensioni (chiuso)	82,5 × 14,2 × 34,5 cm (L × l × H)
Altezza del manubrio regolabile	da 90 a 104 cm
Peso	Circa 4,3 kg
Diametro delle ruote	200 mm
Tipo di cuscinetto	ABEC 9
Data di fabbricazione	11/2023
Utilizzo previsto	Svago privato all'aperto, non su strada pubblica
Numero di utilizzatori	1 persona alla volta
Attrezzatura di sicurezza consigliata	Casco, protezioni per mani, polsi, gomiti, ginocchia
Tipo di freno	Freno a lamiera sulla ruota posteriore
Meccanismo di piegatura	Leva di sicurezza e leva principale
Regolazione in altezza	4 posizioni con bloccaggio rapido
Manutenzione	Pulizia regolare, asciugatura, lubrificazione dei cuscinetti
Parti di usura	Ruote, cuscinetti a sfera
Garanzia	3 anni (escluse parti di usura e uso improprio)
Servizio post-vendita Francia	0800 919 270 / [e-mail]
Servizio post-vendita Belgio	0800 12089 / [e-mail]

Domande frequenti - IAN 368918 CRIVIT

Come aprire il monopattino?

Tirare la leva di sicurezza (1) verso l'alto e tenerla. Tirare poi la leva (2) verso l'alto, rilasciare la leva di sicurezza e abbassare il piantone di sterzo (3) in avanti fino a quando non si blocca.

Come regolare l'altezza del manubrio?

Allentare il sistema di bloccaggio rapido (10) del piantone di sterzo. Tirare il piantone verso l'alto fino a quando il pulsante di bloccaggio (11) si inserisce in uno dei quattro fori (12). Quindi bloccare il sistema di bloccaggio rapido.

Qual è il peso massimo supportato?

Il carico massimo è di 100 kg (classe A).

Posso utilizzare il monopattino su strada pubblica?

No, questo articolo non deve essere utilizzato su strada pubblica. È progettato per uso privato all'aperto, su superfici piane e pulite.

Come frenare correttamente?

Per frenare, premere sulla lamiera del freno (14) situata sul parafango posteriore con il piede. Il freno può diventare caldo dopo un uso prolungato, non toccarlo prima del raffreddamento.

Come sostituire una ruota?

Svitare le viti assiali (20)/(21) con due chiavi esagonali di dimensioni 5. Rimuovere le viti e la ruota usurata. Montare la nuova ruota (16) e fissarla con le viti dell'asse. Assicurarsi che la ruota giri liberamente senza attrito laterale.

Come mantenere i cuscinetti a sfera?

Dopo aver smontato la ruota, rimuovere i cuscinetti usurati con una chiave esagonale. Inserire un nuovo cuscinetto, posizionare l'anello distanziatore, quindi inserire il secondo cuscinetto nuovo. Rimontare la ruota. Lubrificare l'esterno dei cuscinetti con un grasso adatto per evitare la ruggine.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre un casco e protezioni (mani, polsi, gomiti, ginocchia). Controllare le condizioni del monopattino prima di ogni utilizzo. Non utilizzarlo al chiuso, su superfici scivolose o al buio. Tenere i bambini lontani dalle parti dell'imballaggio.

Come piegare il monopattino per il trasporto?

Allentare il sistema di bloccaggio rapido, abbassare completamente il piantone di sterzo e bloccarlo. Rimuovere le manopole premendo i pulsanti di chiusura e fissarle ai supporti. Tirare la leva di sicurezza verso l'alto, tirare la leva principale, quindi abbassare il piantone di sterzo verso la piattaforma fino al blocco.

Cosa fare in caso di difetto o guasto?

Contattare il servizio post-vendita: in Francia al numero 0800 919 270 o via e-mail a [e-mail]; in Belgio al numero 0800 12089 o via e-mail a [e-mail]. La garanzia legale di 3 anni copre i difetti di materiale e di fabbricazione, ad eccezione delle parti di usura.

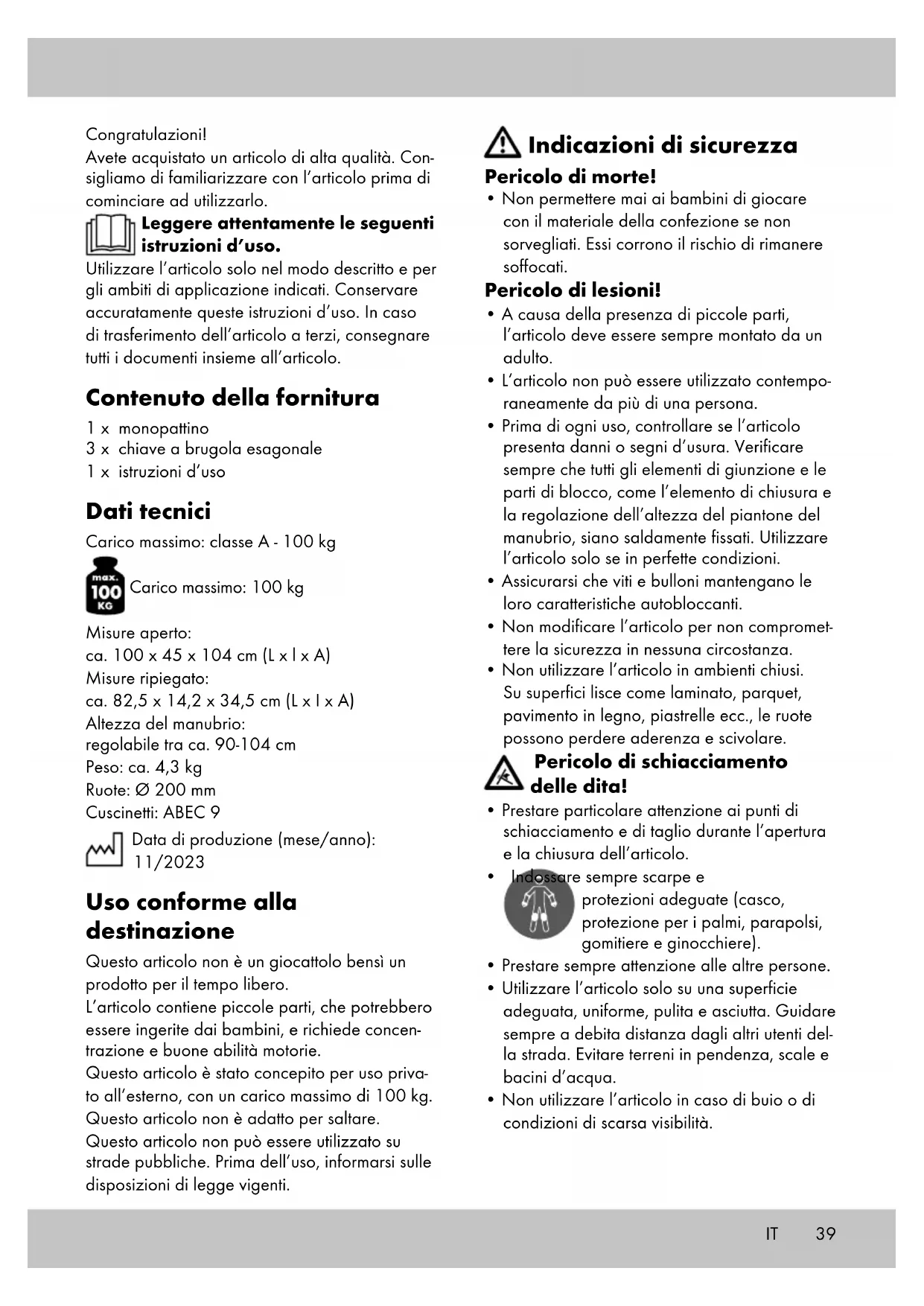

MANUALE UTENTE IAN 368918 CRIVIT

Avete acquistato un articolo di alta qualità. Consigliamo di familiarizzare con l'articolo prima di cominciare ad utilizzato.

Leggere attentamente le seguenti istruzioni d'uso.

Utilizzato l'articolo solo nel modo descrizione e per gli ambiti di applicazione indicati. Conservare accuramente queste istruzioni d'uso. In caso di trasferimento dell'articolo a terzi, consignare tutti i documenti insieme all'articolo.

Contenuto della fornitura

1xmonopattino
3 x chiave a brugola esagonale

1 x istruzioni d'uso

Dati tecnici

Carico massimo: classe A - 100 kg

Carico massimo: 100kg

Misure aperto:

ca. 100 × 45 × 104 cm (L × I × A)

Misure ripiegato:

ca. 82,5× 14,2× 34,5cm (L× I× A)

Altezza del manubrio:

regolabile tra ca. 90-104 cm

Peso: ca. 4,3 kg

Rquote: 200mm

Cuscinetti: ABEC 9

Data di produzione (mese/anno): 11/2023

Uso conforme alla destinazione

Questo articolo non è un giocattolo bensi un prodotto per il tempo libero.

L'articolo contiene piccole parti, che potrebbero essere ingerite dai bambini, e richiede concentrazione e buone abilità motorie.

Questo articolo è statoconcepto per uso privato all'esterno, con un carico massimo di 100kg Questo articolo non è adatto per saltare.

Questo articolo non può essere utilizzato su strade pubbliche. Prima dell'uso, informarsi sulle disposizioni di legge vigenti.

Indicazioni di sicurezza

Pericolo di morte!

Non permietere mai ai bambini di giocare con il materiale della confezione se non sorvegliati. Essi corrono il rischio di rimanere soffocati.

Pericolo di lesioni!

• A causa della presenza di piccole parti, l'articolo deve essere sempre montato da un adulto.
• L'articolo non può essere utilizzato contemporaneamente da più di una persona.
• Prima di anni uso, controllare se l'articolo presente danni o segni d'usura. Verificare sempre che tutti gli elementi di giunzione e le parti di blocco, come l'elemento di chiusura e la regolazione dell'altezza del piantone del manubrio, siano saldamente fissati. Utilizzato l'articolo solo se in perfette condizioni.
• Assicurarsi che viti e bulloni mantengano le loro caratteristiche autobloccanti.
  Non modificare l'articolo per non compromietere la sicurezza in nessuna circostanza.
  Non utilizzato l'articolo in ambienti chiusi. Su superfici lisce come laminato, parquet, pavimento in legno, piastrelle ecc., le ruote possono perdere aderenza e scivolare.

Pericolo di schiacciamento delle dita!

• Prestare particolare attenzione ai punti di schiacciamento e di taglio durante l'aperatura e la chiusura dell'articolo.
• Indossare sempre scarpe e protezioni adeguate (casco, protezione per i palmi, parapolsi, gomitiere e ginocchiere).

• Prestare sempre attenzione alle altre persone.
  Utilizzare l'articolo solo su una superficie adeguata, uniforme, pulita e asciutta. Guidare sempre a debita distanza dagli altri utenti della strada. Evitare terreni in pendenza, scale e bacini d'acqua.
  Nonutilizzare l'articolo in caso di buio o di condizioni di scarsa visibilità.

• Durante l'uso continu o freni si surriscaldano. Non toccarli mai prima che si siano raffreddati in modo da evitare eventuali usioni.
  Non lasciare che il bambino usi l'articolo除去 sorgveglianza, poiché non è ancora in grado di valutare i potenziali pericoli.

Evitare danni agli oggetti!

• Evitare acqua, olio, buche e superfici molto ruvide.

Montaggio

L'articolo viene consegnato chiuso per il trasporto. Per prepararlo all'utilizzo, procedere come segue:

Apertura (fig. A)

1. Tirare la leva di fissaggio (1) versus l'alto e mantenerla in questa posizione.
2. Tirare la leva (2) verso l'alto, quando rilasciare la leva di fissaggio e spostare in avanti il piantone del manubrio (3) in modo che possa incastrarsi.

Montaggio manopole (fig. B)

1. Staccare le manopole (4) dai supporti (5).
2. Premere i tasti di arresto (6) delle manopole verso il basso e spingerle da entrambi i lati nel tubo a T (7) del piantone del manubrio. I tasti di arresto devono scattare in modo udibile incastrandosi nei fori predisposti (8).
3. Premere il tappo di chiusura (9) verso il basso.

Nota: serrare regolarmente le viti di fissaggio del tappo di chiusura.

Regolazione dell'altezza del pianitone del manubrio (fig. C)

Il pianone del manubrio più essere impostato a quello altezze diverse. L'articolo più essere utilizzato solo quando i tasti di arresto sono incastrati in uno dei quattro fori previsti e il pianone del manubrio è fissato con la chiusura rapida.

1. Aprire la chiusura rapida (10) sul piantone (3).
2. Tirare versus l'alto il pianone fino a quando il tasto di arresto (11) si incastra in uno dei quattro fori (12).
3. Bloccare il piantone fissando la chiusura rapida.

Nota: se, quando viene chiusa, la chiusura rapida non aderisce perfettamente al piantone del manubrio, serrare la vite a testa zigrinata con la chiave a brugola esagonale in dotazione. Prima di serrare la chiusura rapida, assicurarsi che sua regolata correttamente.

Cuscinetto del manubrio (fig. F)

L'articolo viene consegnato con il cuscinetto del manubrio (17) pre-regolato. Nel caso in cui, dopo un certo periodo di tempo, il manubrio abbia troppo gioco oppure sua troppo duro, si consiglia di far regolare il cuscinetto del manubrio da un rivenditore specializzato o un negozio di bicyclette.

Preparazione dell'articolo per il trasporto

1. Apire la chiusura rapida (10) sul piantone del manubrio (3) e premere il tasto di arresto (11) (fig. C).
2. Spingere il piantone (3) verso il basso fino in fondo e serrare la chiusura rapida (10) (fig. C).
3. Premere i tasti di arresto (6) delle manopole ed estrarle (4) dal tubo T (7) (fig. B).
4. Fissare le manopole ai rispetti supporti (5) (fig.B).
5. Tirare la leva di fissaggio (1) versus l'alto e mantenerla in questa posizione. Tirare la leva (2) versus l'alto e poi rilasciare la leva di fissaggio (1) (fig. D).
6. Premere il piantone del manubrio (3) verso la pedana (13) fino a quando si blocca in posizione (fig. D).

Uso

Guidare, frenare, parcheggiare (fig. E)

• Prima di utilizzato l'articolo, chiudere il cavalletto (15).
• Posizione are una gamba sulla pedana (13) e con l'altra gamba dare lo slancio con spinte regolari.
  Per fremare premere sulla lamiera del freno (14).
• Per parcheggiate l'articolo, après il cavalletto. L'articolo cui si èssere parcheggiato solo su una superficie pianà.

Manutenzione

Sostituzione delle ruote (16) (fig. H) Importante!

Fare riferimento al capitolo "Dati tecnici". Ruo di diametro diverso possono alterare le caratteristiche di guida e, in determinate condizioni, possono mettere in pericolo l'utente. Non utilizzato mai ruote che non possono essere montate correttamente. Non montare mai ruote più grandi di quale originali fornite con l'articolo.

Le ruote si usurano. L'usura delle ruote dipende da vari fattori, per esempio il terreno, la statura e il peso dell'utilizzatore, le condizioni meteorologiche, il materiale con cui sono realizzate e la relativa durezza. Percio è necessario sostituirle regolarmente.

1. Allentare le viti dell'asse (20)/(21) con due chiavi a brugola esagonali di dimensione 5.
2. Estrarre le viti dell'asse e rimuovere la ruota.
3. Montare la nuova ruota (16) e fissarla con le viti dell'asse.

Dopo la sostituzione:

Se dopo la sostituzione la ruota genera attrito lateralmente, non utilizzato l'articolo.

Assicurarsi che le viti siano ancora serrate dopo i primi minuti di utilizzo e che non si siano allentate o sbloccate.

Serrare nuovamente le viti della ruota in modo da assicurarsi che giri in modo uniforme e che i cuscinetti non generino rumori anomali.

Sostituzione dei cuscinetti a sfera (fig. G)

1. Rimuovere la ruota (16) come descripto nella sezione "Sostituzione delle ruote".
2. Estrarre un cuscinetto (18) con la chiave a brugola esagonale.
3. Rimuovere il distanziale (19) alla ruota e girarla.
4. Estrarre l'altro cuscinetto con una chiave a brugola esagonale.
5. Inserire un nuovo cuscinetto. Girare la ruota, inserire il distanziatore e quando inserire un secondo nuovo cuscinetto.
6. Serrare la ruota come descripto nella sezione "Sostituzione delle ruote".

Conservazione, pulizia

Dopo l'uso, consigliamo di pulire e ascugare accuratamente l'articolo.

Rimuovere Sassolini o altri oggetti che potrebbero essere rimasti incastrati nelle ruote. Asciugare i cuscinetti umidi o bagnati con un panno pulito. Lubricare esternamente i cuscinetti con un prodotto apposto per evitare la formazione di ruggine. Conservare l'articolo sempre in un luogo asciutto.

Smaltimento

Smaltire l'articolo e i materiali della confezione nel rispetto delle attuali normative locali. Conservare i materiali della confezione (come ad es. i

sacchetti) in modo che non siano raggiungibili per i bambini. Presso la propria amministrazione comunale o città è possible otteneri ulteriori informazioni sullo smaltimento dell'articolo alla fine del suo periodo di impiego.

Smaltire l'articolo e la confezione nel rispetto dell'ambiente.

Il codice di ricericlaggio serve perindicare i diversi materiali per il loro ritorno al ciclo di riutilizzo (recycling). Il codice è

composto da un significato di risciclaggio per il ciclo di riutilizzo e da un numero che contradistingue il materiale.

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza

L'articolo è stato prodotto con la massima cura e sostutto continuo controlo. DELTA-SPORT HANDELSKONTOR GmbH concede ai clienti finali privati, su quello articolo, tre anni di garanzia alla data di acquisto (termine di garanzia) sulla base delle seguenti dispositionsi. La garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che sono pertanto essere considerati come componenti soggetti a usura (esempio energia della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresi a dati che si verificano su componenti delicati (esempio interruptorii, batterie, parti realizzate in vetro, schermi, accessori vari) nonché a dati derivanti dal trasporto o altri incidenti.

Dalla presente garanzia sono esclude le richieste legate a casi di utilizzo non conforme oppure di abuso dell'articolo, oppure di utilizzo avvenuto non nell'ambito delle condizioni previste oppure del Campo di impiego previsto, oppure in caso di non osservanza delle direttive riportate nelle istruzioni d'uso, a meno che il cliente non dimostri che sussista un vizio di materiale o di lavorazione che non sia riconducibile ad una delle circostanze riportate sopra.

Le richieste di garanzia possono essere avanzate solo entro il relativo termine, su presentazione dello scontrino originale di acquisto. Si prega quando di conservare lo scontrino originale. Il termine di garanzia non sare prolongato a seguito di eventuali riparazioni effettuate sulla base della garanzia, della garanzia obbligatoria prevista per legge oppure di accondiscendenza. Ciò valeanche per le parti sostituiteppure riparate.

In caso di contestazione rivolgersi daprima alla hotline di assistenza sotto indicata oppure mettersi in contatto con nei via e-mail. Laddove sussista un caso coperto alla garanzia, l'articolo sare - a nostra discrezione - da nei riparato Gratisamente, sostituito oppure sare rimborsato il prezzo di acquisto. Non sussistono ulteriori diritti derivanti alla garanzia.

I vostri diritti giuridici, in particolare i diritti di garanzia obbligatoria prevista alla legge nei confronti del relativo venditore, non sono limitati alla presente garanzia.

IAN:437057_2304

Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]
