MANUALE UTENTE IAN 78984 CRIVIT

Avvertenze per la sicurezza 10

Montage 11

Ripiegare l'articolo nella posizione di trasporto 11

Utilizzo 11

Manutenzione 11-12

Cura, deposito 12

Indicazioni per lo smaltimento 12

3 anni di garanzia 12

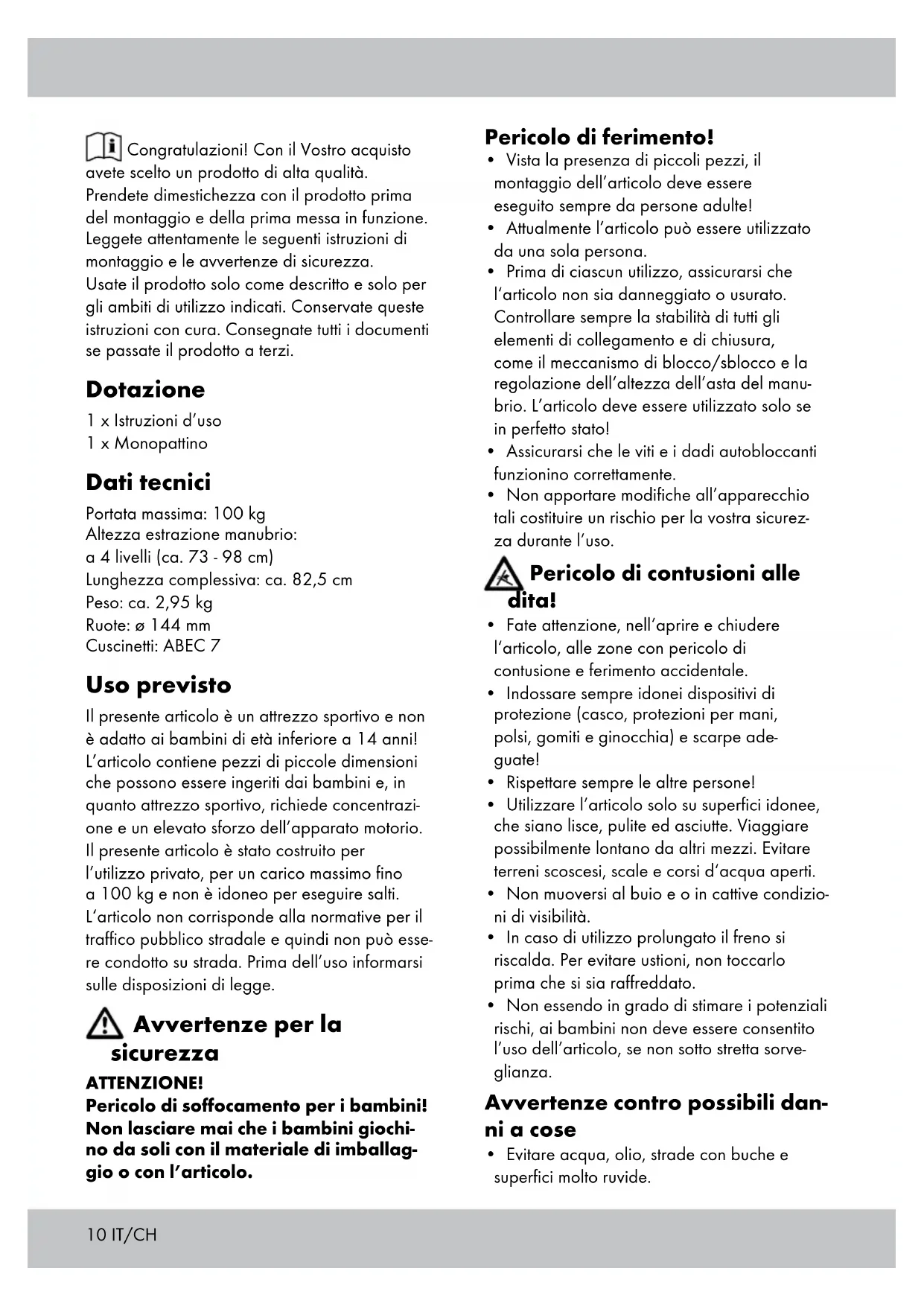

i Congratulazioni! Con il Vostro acquisto avete scelto un prodotto di alta qualità.
Prendete dimestichezza con il prodotto prima del montaggio e della prima messa in funzione. Leggete attendamente le seguenti istruzioni di montaggio e le avventenze di sicurezza.
Usate il prodotto solo come descririto e solo per gli ambiti di utilizzo indicati. Conservate queste istruzioni con cura. Consegnate tutti i documenti se passate il prodotto a terzi.

Dotazione

1 x Istruzioni d'uso
1 x Monopattino

Dati tecnici

Portata massima: 100kg Altezza estrazione manubrio:
a 4 livelli (ca. 73 - 98 cm)
Lunghezza complessiva: ca. 82,5 cm
Peso: ca. 2,95 kg
Ruote: 144 mm
Cuscinetti: ABEC 7

Uso previsto

Il presente articolo è un attrezzo sportivo e non è adatto ai bambini di età inferiore a 14 anni! L'articolo contiene pezzi di piccole dimensioni che possono essere ingeriti dai bambini e, in quanto attrezzo sportivo, richiede concentrazione e un elevato sforzo dell'apparato motorio. Il presente articolo è stato costruito per l'utilizzo privato, per un carico massimo fino a 100kg e non è idoneo per eseguire salti. L'articolo non corrisponde alla normative per il traffico pubblico stradale e quando non può essere condotto su strada. Prima dell'uso informarsi sulle disposizioni di legge.

! Avvertenze per la sicurezza

ATTENZIONE! Pericolo di soffocamento per i bambini! Non lasciare mai che i bambini giochi no da soli con il materiale di imballaggio o con l'articolo.

Pericolo di ferimento!

• Vista la presenza di piccoli peszzi, il montaggio dell'articolo deve essere eseguito sempre da persona adulte!
• Attualmente l'articolo più essere utilizzato da una sola persona.
• Prima di ciascun utilizzato, assicurarsi che l'articolo non sia danneggiato o usrato. Controllare sempre la stabilità di tutti gli elementi di collegamento e di chiusura, come il meccanismo di blocco/sblocco e la regolazione dell'altezza dell'asta del manubrio. L'articolo deve essere utilizzato solo se in perfetto stato!
• Assicurarsi che le viti e i dadi autobloccanti funzionino correttamente.
  Non apportare modifiche all'apparecchio tali costituire un rischio per la vostra sicurezza durante l'uso.

Pericolo di contusioni alle dita!

• Fate attenzione, nell'aprirere chiudere l'articolo, alle zone con pericolo di contusione e ferimento accidentale.
• Indossare sempre idonei dispositivi di protezione (casco, protezioni per mani, polsi, gomiti e ginocchia) e scarpe ade-guate!
  Rispettare sempre le altre personne!
  Utilizzare l'articolo solo su superfici idonee, che siano lisce, pulite ed asciutte. Viaggiare possibilmente lontano da altri mezzi. Evitare terreni scoscesi, scale e corsi d'acqua aperti.
  Non muoversi al buio e o in cattive condizioni di visibilità.
• In caso di utilizzato prolongato il freno si riscalda. Per evitare uszioni, non toccarlo prima che si sua raffreddato.
• Non esendo in grado di stimare i potenziali rischi, ai bambini non deve essere consentito l'uso dell'articolo, se non sostro stretta sorvegianza.

Avvertenze contro possibili danni a cose

• Evitare acqua, olio, strade con buche e superfici molto ruvide.

Montage

(Immagini rappresentative per tutti le varianti dei prodotti)

L'articolo viene fornito nellato di trasporto, ripiegato. Per prepararlo per l'uso, procedere come indicato di seguito:

Apertura (Imm. A)

1. Svitare la chiusura rapida inferiore (1).
2. Tirare la leva (2) verso l'alto, e ribaltare il pianitone dello sterzo (3) in avanti, fino a farlo incastrare.
3. Assicurare il meccanismo di ribaltamento bloccando la chiusura rapida inferiore.

Montaggio delle impugnature (Imm. B)

1. Staccare le impugnature (4) dai supporti (5).
2. Premere in basso i pulsanti di arresto (6) sulle impugnature e spingere le impugnature su entrambe le estremita del tubo a T (7) del manubrio. I pulsanti di arresto devono insertarsi negli apposti fori (8) con uno scatto.

Regolazione dell'altezza del pianone dello sterzo (Imm. C) Il pianone dello sterzo è regolabile in 4 altezze diverse. Utilizzato il prodotto sostanto dopo aver fatto incastrare la leva d'arresto nelle quattro forata apposite e aver bloccato poi il pianone dello sterzo con la chiusura rapida!

1. Allentare la chiusura rapida autobloccante (9) del piantone dello sterzo.
2. Tirare il piantone dello sterzo (10) verso l'alto, fino a far incastrare la leva d'arresto (11) in una delle quattro forature (12).
3. Assicurare il pianone dello sterzo bloccando la chiusura rapida.

Cuscinetto del giunto manubrio (Imm. D)

Alla segna del prodotto il cuscinetto del giunto manubrio è preimpostato.

Nel caso il manubrio dopo un periodo di tempo dovesse ave troppo gioco o diventar troppo lento, si consiglia di consultare un rivenditore specializzato o un rivenditore di bicyclette per far regolare il cuscinetto del giunto manubrio.

Ripiegare l'articolo nella posizione di trasporto

1. Allentare la chiusura rapida sul piantone dello sterzo, premere il pulsante di bloccaggio, spingere completamente verso il basso il piantone dello sterzo, infine fissare la chiusura rapida.
2. Premere i pulsanti di bloccaggio dei manici, tirare i manici dal tubo a Te fissarli ai supporti.
3. Allentare la chiusura rapida inferiore (Imm. E) e tirare la leva (2) versus l'alto, premere il piantone dello sterzo in direzione del ponte, fino a farlo incastrare (Imm. F). Fissare la chiusura rapida inferiore (Imm. G).

Utilizzo

Movimento, freni, appoggio (Imm. H)

• Posizione are una gamba sulla pedana (13) e con l'altra gamba prendere lo slancio con spinte regolari.
  Per frenare, spingere la lamiera del freno (14).
• Per l'appoggio, aprire il supporto (15). Appoggiare l'articolo solo su un fondo piano.

Manutenzione

Sostituzione delle ruote (Imm. I) Importante!

Attenersi ai dati tecnici.

Ruote con un diametro diverso possono modificare le caratteristiche di guidale e costituire un rischio per l'utente. Non utilizzato ruote che non possono essere montate correttamente. Non montare mai ruote più grandsi di quella montate in origine sull'articolo.

Le ruote si usurano. Questa usura dipende da molti fattori, come ad esempio fondo stradale, altezza e peso dell'utente, condizioni ambientali, materiale delle ruote e loro direzza. Per esta ragione è necessario sostituirle di tanto in tanto.

• Allentare le viti assiali (16) con due chiavi esagonali di grandezza 5.
• Tirare in fuori le viti assiali e rimuovere la rotella.
  Montare la nuova rotella (17) e fissarlo con le viti assiali.

Dopo la sostituzione

Astenersi dall'uso, se dopo la sostituzione la ruota striscia di lato! Dopoi i primi minuti di marcia, assicurarsi che tutte le viti siano ancora fisse e che non si stacchino, né si allentino. Serrare nuovamente la ruota per garantire che giri correttamente e che i cuscinetti non emettano alcun rumore.

Sostituzione dei cuscinetti a sfera (Imm. J)

• Smontare le rotelle (17) come descripto (pagina 11-12).
• Premere in fuori un cuscinetto premendo sul supporto distanziatore (18) con una chiave esagonale e rimuovere il supporto distanziatore.
• Premere in fuori l'altro cuscinetto (19) premendo con una chiave esagonale.
• Premere in quello un nuovo cuscinetto. Girare la rotella, inseire il supporto distanziatore e premere in quello un secondo cuscinetto nuovo.
• Fissare nuovamente le rotelle.

Cura, deposito

Dopo l'utilizzo dell'articolo si consiglia una pulizia profonda e l'asciugatura. Togliere qualsiasi piccola pietra o altri oggetti che possano esseri incastrati tra i cuscinetti. Pulire i cuscinetti bagnati o umidi con un panno pulito. Lubricare esternamente i cuscinetti con un grasso apposto per cuscinetti per evitare la formazione di ruggine sull'esterno. Conservare l'articolo sempre in un luogo asciutto.

Indicazioni per los smaltimento

Smaltire il prodotto e tutti i relativi componenti presso un'azienda appositamente autorizzata e presso i centri di smaltimento organizzati dal proprio comune. Prestare attenzione alle normative vigenti in materia. In caso di dubbio richiedere informazioni sul corretto smaltimento alla vostra azienda di smaltimento.

3 anni di garanzia

Questo prodotto è stato fabbricato con grande
attenzione e sottomosto a costanti controli.
La garanzia è di tre anni alla data d'acquisto.
Conservi lo scontrino fiscale.

La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.

Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in communicatesione con moi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile. In qualsiasi caso vi consiglieremo per le vostre esigenze specifiche.

Il periodo di garanzia noniene prolongato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso valeanche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN:78984

CH Assistenza Svizzera

Tel.: [phone]

0,08 CHF/Min.,

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]
