BEDIENUNGSANLEITUNG IAN 78984 CRIVIT

DE ATGebrauchsanweisung

Lieferumfang 4

Technische Daten 4

Bestimmungsgemäß Verwendung 4

Sicherheitshinweise 4

Montage 5

Article in den Transportzustand versetzen 5

Verwendung 5

Wartung 5-6

Pflege und Lagerung 6

Hinweise zur Entsorgung 6

3 Jahre Garantie 6

IT qstruzioni d'uso

Dotazione 10

Dati tecnici 10

Uso previsto 10

Technische gegevens 13

Beoogd gebruik 13

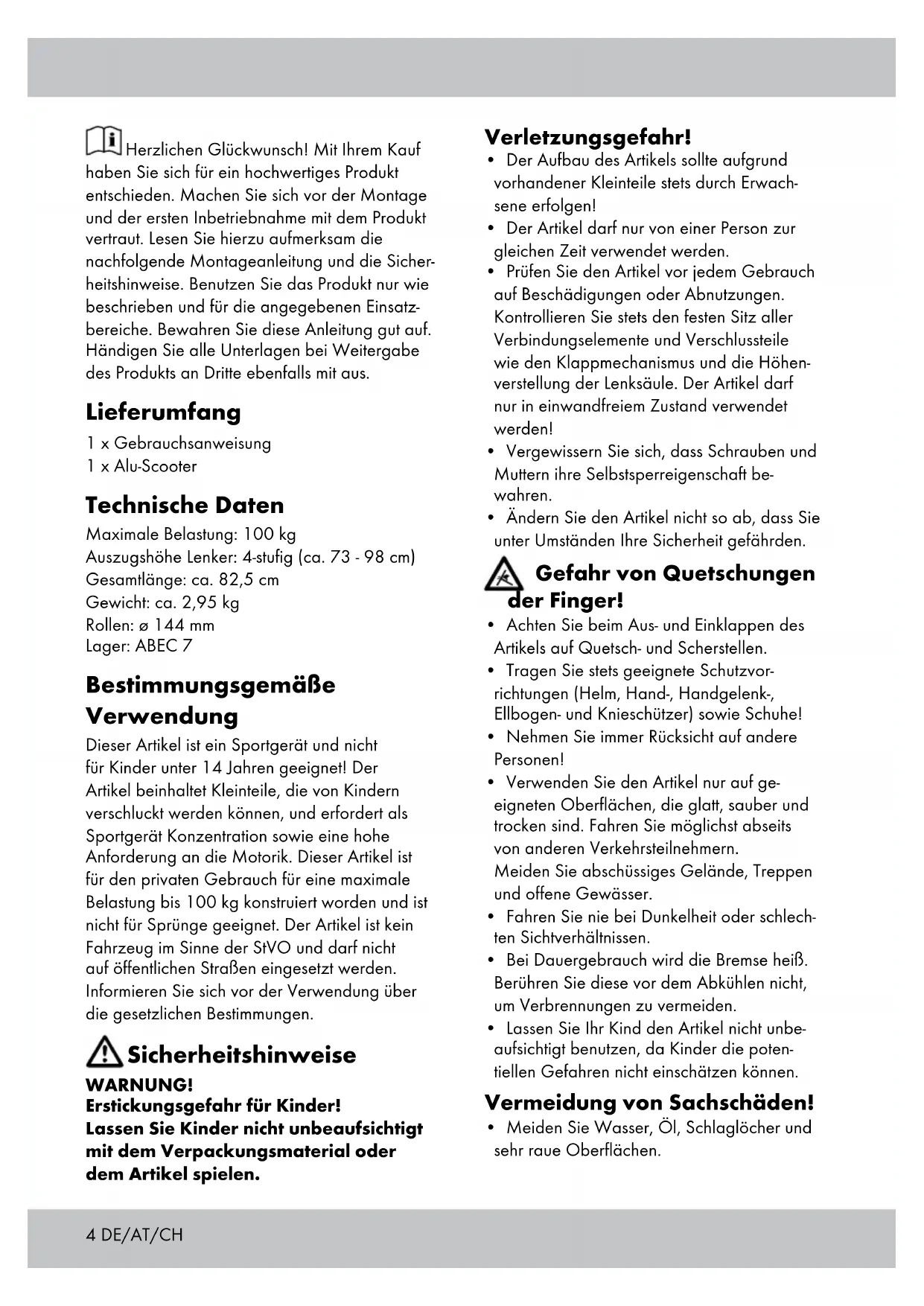

Herzlichen Glückwunsch! Mit ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Lieferumfang

1 x Gebrauchsanweisung

1 x Alu-Scooter

Technische Daten

Maximale Belastung: 100kg

Auszugshöhe Lenker: 4-stufig (ca. 73 - 98 cm)

Gesamtlange: ca. 82,5 cm

Gewicht: ca. 2,95 kg

Rollen: 0144 mm

Lager: ABEC 7

Bestimmungsgemäß

Verwendung

Dieser Artikel ist ein Sportgerät und nicht für Kinder unter 14 Jahren geeignet! Der Artikel beinhaltet Kleinteile, die von Kindern verschluckt werden konnen, und erfordert als Sportgerät Konzentration sowie eine hohe Anforderung an die Motorik. Dieser Artikel ist für den privaten Gebrauch für eine maximale Belastung bis 100kg konstruiert worden und ist nicht für Sprünge geeignet. Der Artikel ist kein Fahrzeug im Sinne der StVO undarf nicht auf öffentlichen Straβen eingesetzt werden. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

! Sicherheitshinweise

WARNING!

Erstickungsgefahr für Kinder!
Lassen Sie Kinder nicht unbeaufsichtigt mit dem Verpackungsmaterial oder dem Antikel speien.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zur gleichen Zeit verwendet werden.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungseinente und Verschlusssteile wie den Klappmechanismus und die Hohenverstellung der Lenksäule. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
• Vergewisern Sie sich, dass Schrauben und Muttern ihre Selfsperreigenschaft bewahren.
• Andern Sie den Antikel nicht so ab, dass Sie unter Umständen ihre Sicherheit gefährden.

Gefahr von Quetschungend er Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf ge- eigneten Oberflächen, die glatt, sauber und trocken sind.fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelda, Treppen und offene Gewässer.
• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.
• Bei Dauerergebrauch wird die Bremse heißt. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.
• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potentiellen Gefahren nicht einschätzen können.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

(Bilder gelten beispielhaft für alle Artikelvarianten)

Der Artikel wird im Transportzustand zusammengeklappt gefeliefert.

Umihn in Fahrbereitschaft zu versetzen, geh Sie folgendermaBen vor:

Ausklappen (Abb. A)

1. Losen Sie den unteren Schnellverschluss (1).
2. Ziehen Sie den Hebel (2) nach oben, und Klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.
3. Sichern Sie den Klappmechanismus durch Feststellen des unteren Schnellverschlusses.

Griffe montieren (Abb. B)

1. Losen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfte (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule. Die Arretierknöpfte müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

Lenksäulenhöhe einstellen (Abb. C)

Die Lenksäule kann auf vier verschiedene Höhen eingestellt werden. Der Antikelarf nur verwendet werden, wenn der Arretierknopf in eine der vier vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

1. Losen Sie den Schnellverschluss (9) an der Lenksäule.
2. Ziehen Sie die Lenksäule (10) nach oben, bis der Arretierknopf (11) in eine der vier Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lessen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Article in den Transportzustand versetzen

1. Schnellverschluss an der Lenksäule lösen, Arretierknopf drücken, Lenksäule bis gaz nach unten schieren, anschließend Schnell-verschluss feststellen.
2. Arretierknöpfe der Griffe drücken, Griffe aus dem T-Rohrziehen und an den Halterungen befestigen.
3. Unteren Schnellverschluss lösen (Abb. E) und Hebel (2) nach oben ziehen, Lenksäule in Richtung Deck drücken, bis diese einrastet (Abb. F). Unteren Schnellverschluss feststellen (Abb. G).

Verwendung

Fahren, Bremsen, Abstellen (Abb. H)

• Ein Bein auf das Deck (13) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben.
  Zum Bremsen auf das Bremsblech (14) treten.
  Zum Abstellen den Ständer (15) ausklappen. Der Artikelarf nur auf ebenem Untergrund abgestellt werden.

Wartung

Austausch der Rollen (Abb. I) Wichtig!

Beachten Sie die Technischen Daten. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen setzen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel vom Boden, von Große und Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte abhängig. Daher ist es notwendig, sie hin und wieder auszufauschen.

• Losen Sie die Achsschrauben (16) mit zwei Innensechskantschlüsseln Großbe 5.
• Ziehen Sie die Achsschrauben Heraus und entfernen Sie die Rolle.
• Bauen Sie die neue Rolle (17) wieder ein und befestigen Sie sie mit den Achsschrauben.

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig lauft und keine Gerausche von den Lager kommt.

Austausch der Kugellager

(Abb. J)

• Bauen Sie die Rollen (17) wie beschrieben aus (Seite 5-6).
• Drücken Sie ein Lager durch Druck auf den Abstandshalter (18) mit einem Innensechskantschluss hers aus und entfern den Sie den Abstandshalter.
• Drücken Sie das andere Lager (19) durch Druck mit einem Innensechskantschluss heraus.
• Drucken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drucken Sie anschließend ein zweites neues Lager ein.
• Befestigen Sie die Rollen wieder.

Pflege, Lagerung

Nach Gebrauch des Artikels empfehlen wir grundliches Reinigen und Trocknen. Entfernen Sie keine Steinchen oder andere Gegenstände, die unter Umständen an ihren Rollen hangen geblieben sind. Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Antikel stets an einem trockenen Ort auf.

Hinweis zur Entsorgung

Entsorgen Sie das Produkt und alle dazugehöriger Komponenten über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Erkundigen Sie sich im Zweifelsfall bei ihrer Entsorgungseinrichtung über eine umweltgerechte Entsorgung.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Produkt drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen, wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen Schnellstmöglich mit Ihnen abstommen.Wir werden Sie in jedem Fall persönlich beraten.Die Garantiezeit wird durch etwaige Repa
raturen aufgrund der Garantie, gesetzlicherGewährleistung oder Kulanz nicht verlangert.Dies gilt auch fur ersetze und reparierte Teile.Nach Ablauf der Garantie anfallende Reparatu
ren sind kostenpflichtig.

IAN:78984
DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min.

aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

AT Service Osterreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Tel.: [phone] (O,10 EUR/Min.)

E-Mail: [e-mail]

Delta-Sport-Nr.: AS-1543
