Produkttyp	Großrad-Trottinett
Marke	CRIVIT
Modell	IAN 327355
Maximale Belastung	100 kg
Abmessungen (aufgeklappt)	ca. 99,5 x 37,5 x 104 cm (L x B x H)
Abmessungen (zusammengeklappt)	ca. 84,5 x 13 x 35 cm (L x B x H)
Lenkerhöhe	90 - 104 cm (4-fach verstellbar)
Gewicht	ca. 5,5 kg
Raddurchmesser	200 mm
Lager	ABEC 9
Bremstyp	Handbremse und Hinterradkotflügelbremse
Ständer	Ja, integriert
Klappmechanismus	Ja, mit Sicherheitshebel
Verwendung	Eine Person, Außenbereich, ebener und trockener Untergrund
Empfohlene Schutzausrüstung	Helm, Hand-, Handgelenk-, Ellenbogen- und Knieschützer
Lieferumfang	1 Trottinett, 2 Inbusschlüssel, 1 Anleitung
Garantie	3 Jahre (außer normale Abnutzung)
Kundendienst (Schweiz)	Tel. [phone], E-Mail [e-mail]

Häufig gestellte Fragen - IAN 327355 CRIVIT

Wie klappe ich den Trottinett aus?

Ziehen Sie den Sicherheitshebel (1) nach oben und halten Sie ihn. Ziehen Sie den Hebel (2) nach oben, lassen Sie den Sicherheitshebel los, dann klappen Sie die Lenksäule nach vorne, bis sie einrastet.

Wie stelle ich die Lenkerhöhe ein?

Lösen Sie den unteren Schnellspanner (10), ziehen Sie die Lenksäule, bis der Arretierknopf (11) in eine der vier Bohrungen einrastet, dann ziehen Sie den Schnellspanner wieder fest.

Wie montiere ich die Griffe?

Lösen Sie die Griffe (4) von den Halterungen. Heben Sie die Verschlussklappe (6) an, drücken Sie die Verriegelungsknöpfe (7) und schieben Sie die Griffe in das T-Rohr, bis sie hörbar einrasten. Schließen Sie die Klappe.

Wie stelle ich die Bremskraft ein?

Drehen Sie die Einstellmutter und die Kontermutter (21) nach links, um die Bremse zu verringern, nach rechts, um sie zu verstärken. Das Hinterrad muss sich frei drehen, wenn die Bremse nicht betätigt wird.

Wie ersetze ich ein Rad?

Lösen Sie die Achsschrauben (17) mit zwei 5-mm-Inbusschlüsseln. Entfernen Sie die Schrauben und das alte Rad. Setzen Sie das neue Rad (18) ein und befestigen Sie es mit den Schrauben. Überprüfen Sie die Festigkeit nach einigen Minuten Fahrt.

Wie ersetze ich die Kugellager?

Bauen Sie das Rad aus, dann entfernen Sie die Lager (20) mit einem Inbusschlüssel. Nehmen Sie das Distanzstück (19) heraus und setzen Sie die neuen Lager in umgekehrter Reihenfolge ein. Bauen Sie das Rad wieder ein.

Was ist die maximal zulässige Belastung?

Die maximale Belastung beträgt 100 kg. Überschreiten Sie diese Grenze nicht, um Schäden oder Verletzungen zu vermeiden.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie immer einen Helm sowie Hand-, Handgelenk-, Ellenbogen- und Knieschützer. Benutzen Sie das Trottinett auf ebenen, sauberen und trockenen Flächen. Vermeiden Sie Steigungen, Treppen und Straßenverkehr. Überprüfen Sie den Zustand des Trottinetts vor jeder Nutzung.

Wie reinige und pflege ich das Trottinett?

Nach Gebrauch gründlich reinigen und trocknen. Entfernen Sie Steine aus den Rädern. Trocknen Sie nasse Lager mit einem sauberen Tuch. Fetten Sie die Außenseite der Lager mit einem geeigneten Schmiermittel, um Rost zu vermeiden. Lagern Sie das Trottinett an einem trockenen Ort.

Wie lange ist die Garantie und wie kontaktiere ich den Kundendienst?

Die Garantie beträgt 3 Jahre ab Kaufdatum und gilt für Material- und Herstellungsfehler. In der Schweiz kontaktieren Sie den Kundendienst unter 0842 665566 oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG IAN 327355 CRIVIT

Bestimmungsgemäß Verwendung 4

Sicherheitschinweise 4-5

Montage 5

Bremse 5

Article in den Transportzustand versetzen 5

Verwendung 6

Wartung 6

Lagerung, Reinigung 6

Hinweise zur Entsorgung 6

Hinweise zur Garantie

und Serviceabwicklung 7

IT CH

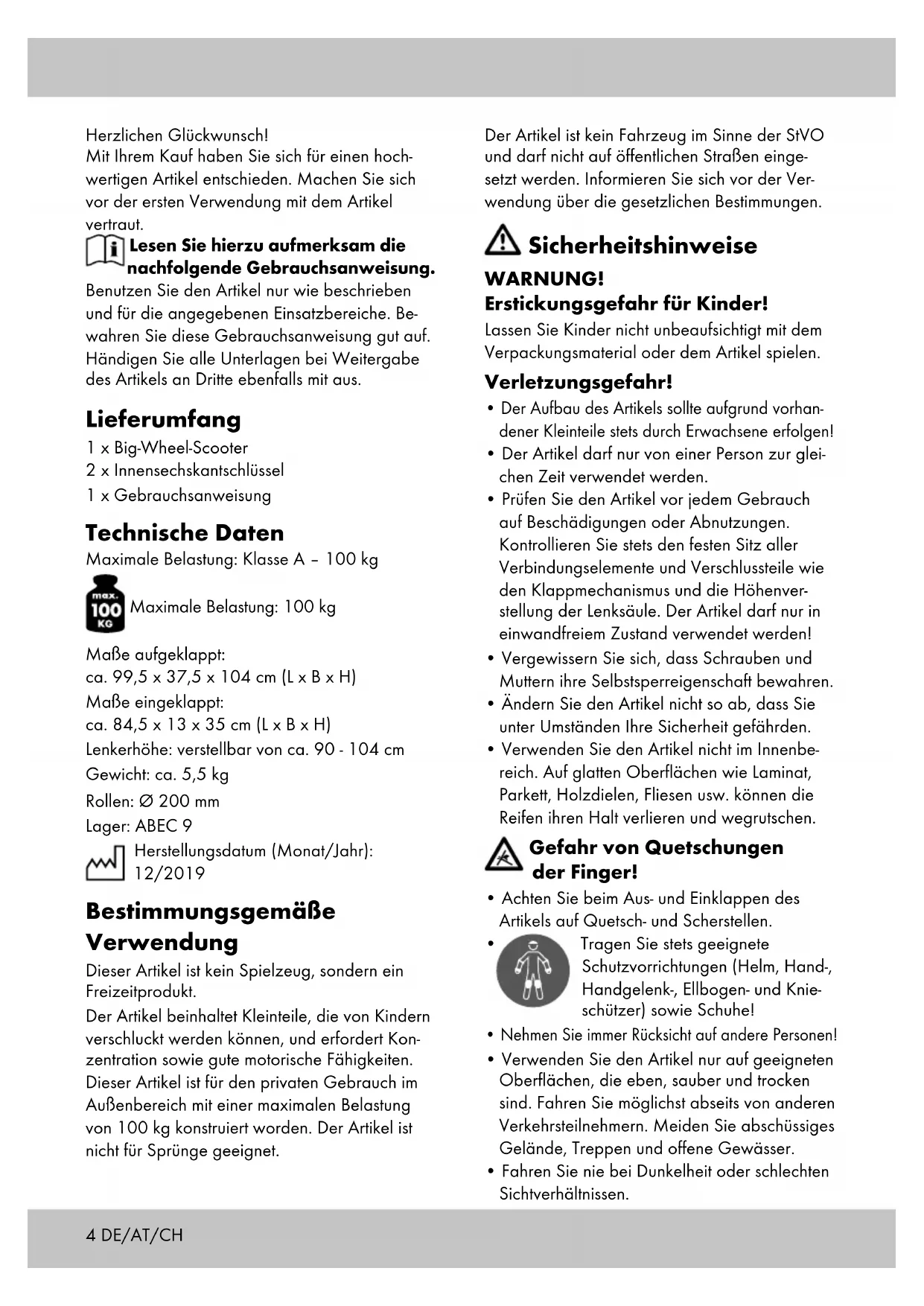

Herzlichen Glückwunsch!
Mit Ihr dem Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Gebrauchsanweisung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Antikels an Dritte ebenfalls mit aus.

Lieferumfang

1 x Big-Wheel-Scooter
2 x Innensechskantschlussel
1 x Gebrauchsanweisung

Technische Daten

Maximale Belastung: Klasse A - 100 kg

Maximale Belastung: 100kg

Maße aufgeklappt:

ca. 99,5× 37,5× 104cm (L× B× H)

Maße eingeklappt:

ca. 84,5× 13× 35cm (L× B× H)

Lenkerhöhe:verstellbar von ca.90-104cm

Gewicht: ca. 5,5 kg

Rollen: 200mm

Lager: ABEC 9

Herstellungsdatum (Monat/Jahr): 12/2019

Bestimmungsgemäß Verwendung

Dieser Artikel ist kein Spielzeug, sondern ein Freizeitprodukt.

Der Antikel beinhaltet Kleinteile, die von Kindern verschlukt werden konnen, und erfordert Konzentration sowie gute motorische Fähigkeiten. Diese Antikel ist für den privaten Gebrauch im Außenbereich mit einer maximalen Belastung von 100 kg konstruiert worden. Der Antikel ist nicht für Sprünge geeignet.

Der Artikel ist kein Fahrzeug im Sinne der StVO undarf nicht auf öffentlichen StraBen eingesetzt werden.Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise

WARNING! Erstickungsgefahr für Kinder!

Lassen Sie Kinder nicht unbeaufsichtig mit dem Verpackungsmaterial oder dem Antikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhändener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zur gleichen Zeit verwendet werden.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlusssteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
  Vergewissern Sie sich, dass Schrauben und Muttern ihre Selfsperiegenschaft bewahren.
• Andern Sie den Antikel nicht so ab, dass Sie unter Umständen ihre Sicherheit gefährden.
• Verwenden Sie den Antikel nicht im Innenbereich. Auf glatten Oberflächen wie Laminat, Parkett, Holzdielen, Fliesen usw. können die Reifen ihren Halt verlieren und wegrutschen.

Gefahr von Quetschungend er Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.

Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!

• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die eben, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Bei Dauerergebrauch wird die Bremse heiß. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.

• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potenziellen Gefahren nicht einschätzen konnen.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Der Artikel wird im Transportzustand zusammengeklappt gefeliefert. Umihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaBen vor:

Ausklappen (Abb. A)

1. Ziehen Sie den Sicherungshebel (1) nach oben und halten Sieihn.
2. Ziehen Sie den Hebel (2) nach oben, setzen Sie danach den Sicherungshebel (1) los und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.

Griffe montieren (Abb. B)

1. Lösen Sie die Griffe (4) aus den Halterungen (5).
2. Heben Sie die Verschlussklappe (6).
3. Drücken Sie die Arretierknöppe (7) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (8) der Lenksäule. Die Arretierknöppe müssen hörbar in die vorgesehenen Bohrungen (9) einrasten.
4. Drücken Sie die Verschlussklappe über die Arretierknöpfte herunter.

Lenksäulenhöhe einstellen (Abb. C)

Die Lenksäule kann auf vier verschiedene Höhen eingestellt werden. Der Artikelarf nur verwendet werden, wenn der Arretierknopf in eine der vier vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss geschichert wird!

1. Losen Sie den Schnellverschluss (10) an der Lenksäule.
2. Ziehen Sie die Lenksäule (3) nach oben, bis der Arretierknopf (11) in eine der vier Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Hinweis: Sofern der Schnellverschluss beim Schlieben nicht eng an der Lenksäule anliegt,ziehen Sie die Rändelschraube mit dem beilie-genden Innensechskantschlüssel fest an. Achten Sie daraufuf, dass der Schnellverschluss vor dem Festziehen festgestellt ist.

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager (13) voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergangig werden, lessen Sie das Lenkkopflager von einem Fachhandler oder einem Fahrradgeschäft einstellen.

Bremse

Bremskraft einstellen

ACHTUNG!

Die Bremskraft muss so eingestellt werden, dass das Hinterrad bei gelöstem Bremshebel freiängig ist und bei angezogenem Bremshebel blockiert.

Drehen Sie Einstell- und Kontermutter (21) nach links, um die Bremskraft zu verringn, drehen Sie Einstell- und Kontermutter nach rechts, um die Bremskraft zu erhöhen (Abb. E).

Article in den Transportzustand versetzen

1. Losen Sie den Schnellverschluss (10) an der Lenksäule und drücken Sie den Arretierknopf (11) (Abb. C).
2. Schieben Sie die Lenksäule (3) bis ganz nach unter und stellen Sie den Schnellverschluss (10) fest (Abb. C).
3. Heben Sie die Verschlussklappe (6) (Abb. B).
4. Drucken Sie die Arretierknöppe (7) der Griffe undziehen Sie die Griffe (4) aus dem T-Rohr (8) (Abb.B).
5. Befestigen Sie die Griffe in den Halterun-gen (5) (Abb. B).
6. Ziehen Sie den Sicherungshebel (1) nach oben und halten Sieihn (Abb. F). Ziehen Sie den Hebel (2) nach oben, setzen Sie danach den Sicherungshebel (1) los.
7. Drücken Sie die Lenksäule in Richtung Deck, bis diese einrastet (Abb. F).

Verwendung

Fahren, Bremsen, Abstellen (Abb. G)

• Ein Bein auf das Deck (14) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben.
  Zum Bremsen auf das Bremsblech (15) treten oder die Handbremse befätigen (Abb. E).
  Zum Abstellen den Ständer (16) ausklappen. Der Antikelarf nur auf ebenem Untergrund abgestellt werden.

Wartung

Austausch der Rollen (Abb. H)

Wichtig!

Beachten Sie das Kapitel „Technische Daten". Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen halten. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel dem Boden, der Große und des Gewichts des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Häte, abhängig. Daher ist es notwendig, sie hin und wieder auszufauschen.

1. Lösen Sie die Achsschrauben (17) mit zwei Innensechskantschlüsseln Groß 5.
2. Ziehen Sie die Achsschrauben Heraus und entfernen Sie die Rolle.
3. Bauen Sie die neue Rolle (18) wieder ein und befestigen Sie diese mit den Achsschrauben.

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden!

Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelost oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig lauft und die Lager keine Gerausche machen.

Austausch der Kugellager (Abb. I)

1. Bauen Sie die Rolle (18), wie im Abschnitt „Austausch der Rollen" beschrieben, aus.
2. Hebeln Sie mit einem Innensechskantschluss ein Lager (20) heraus.
3. Entfernen Sie den Abstandshalter (19) aus der Rolle und drehen Sie diese um.
4. Hebeln Sie das andere Lager mit einem Innensechskantschluss heraus.
5. Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.
6. Befestigen Sie die Rolle wieder, wie im Abschnitt „Austausch der Rollen" beschreiben.

Lagerung, Reinigung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie keine Steinchen oder andere Gegenstände, die unter Umständen an den Rollenhängen geblieben sind. Nasse oder feuchte

Kugellager mit einem sauberen Tuch trocknen.

Felten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden.

Bewahren Sie den Antikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Antikel und die Verpackungsmaterialien entsprechend aktueller ortlicher Vorschriften. Verpackungsmaterialien, wie z. B. Folienbeutel, gehoren nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Antikel und die Verpackung umweltschonend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungskreislauf (Recycling).

Der Code besteht aus dem Recyclingsymbol - das den Verwertungskreislauf widerpiegeln soll - und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Antikel drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbrauchlicher oder unsachgemäßer Behandlung. Ihr gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschrankt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen schnellstmöglich mit Ihnen abstammen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile.

Nach Ablauf der Garantie anfallende Reparatu- ren sind kostenpflichtig.

IAN:327355_1904

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Osterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]
