Produkttyp	Klappbarer Roller aus Aluminium
Marke	Crivit
Modell	IAN 307525
Maximale Belastung	100 kg (Klasse A)
Höhe des Lenkers verstellbar	75 bis 93 cm (4 Positionen)
Abmessungen aufgeklappt (L x H x B)	36,5 x 93 x 82 cm
Abmessungen zusammengeklappt (L x H x B)	12 x 26 x 72 cm
Trittfläche (L x B)	56 x 10,5 cm
Gewicht	3,48 kg
Raddurchmesser	145 mm
Lager	ABEC 7
Bremse	Bremsblech am Hinterrad
Ständer	Integriert, klappbar
Lenkereinstellung	Werkzeuglos, durch Schnellspannsystem
Material	Aluminium
Verwendung	Privat, Außenbereich, nicht auf öffentlichen Straßen
Lieferumfang	Roller, Inbusschlüssel, Anleitung
Garantie	3 Jahre
Herstellungsdatum (Ref.)	12/2018

Häufig gestellte Fragen - IAN 307525 CRIVIT

Wie klappe ich den Roller auf?

Drücken Sie den Sicherheitshebel (1) nach oben, ziehen Sie den Hebel (2) nach oben, und bringen Sie dann die Lenksäule (3) nach vorne, bis sie einrastet. Stellen Sie sicher, dass der Mechanismus ordnungsgemäß verriegelt ist vor der Benutzung.

Wie stelle ich die Lenkerhöhe ein?

Lösen Sie das Schnellspannsystem (10), ziehen Sie die Lenksäule (3), bis der Verriegelungsknopf (11) in eines der vier Löcher (12) einrastet, und blockieren Sie dann das Schnellspannsystem.

Kann ich diesen Roller auf der Straße benutzen?

Nein, dieser Artikel ist kein Fahrzeug im Sinne der Straßenverkehrsordnung und darf nicht auf öffentlichen Straßen verwendet werden. Verwenden Sie ihn nur auf privaten, ebenen, sauberen und trockenen Flächen.

Was ist das maximal zulässige Gewicht?

Die maximale Belastung beträgt 100 kg (Klasse A). Überschreiten Sie diese Grenze nicht, um Beschädigungen oder Verletzungen zu vermeiden.

Wie pflege ich die Lager?

Trocknen Sie die Lager nach Gebrauch mit einem sauberen Tuch und schmieren Sie sie von außen mit einem geeigneten Schmiermittel (Öl oder Fett), um Rost zu vermeiden.

Wie ersetze ich ein Rad?

Schrauben Sie die Achsschrauben (17) mit zwei 5-mm-Inbusschlüsseln heraus, entfernen Sie das abgenutzte Rad, montieren Sie das neue Rad und schrauben Sie es fest. Überprüfen Sie, dass das Rad seitlich nicht wackelt vor der Benutzung.

Was tun, wenn der Lenker Spiel hat?

Das Lenkerlager (13) ist werkseitig eingestellt. Wenn es Spiel hat oder schwergängig wird, lassen Sie es von einem Händler oder Fahrradgeschäft einstellen.

Wie klappe ich den Roller für den Transport zusammen?

Lösen Sie das Schnellspannsystem (10), senken Sie die Lenksäule, entfernen Sie die Griffe, und klappen Sie dann die Säule zur Plattform hin, bis sie einrastet. Befolgen Sie die Schritte in Abbildung E der Anleitung.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie immer einen Helm, Schutzausrüstung (Hände, Handgelenke, Ellenbogen, Knie) und Schuhe. Überprüfen Sie den Zustand des Rollers vor jeder Benutzung. Benutzen Sie ihn nicht bei Dunkelheit oder auf rutschigen Flächen.

Wie reinige und lagere ich den Roller?

Reinigen und trocknen Sie ihn nach jedem Gebrauch gründlich. Entfernen Sie Steinchen aus den Rädern. Lagern Sie ihn an einem trockenen Ort, um Rost zu vermeiden.

BEDIENUNGSANLEITUNG IAN 307525 CRIVIT

Bestimmungsgemäße Verwendung 20

Sicherheitshinweise 20-21

Montage 21

Artikel in den Transportzustand versetzen ..... 21

Verwendung 22

Wartung 22

Lagerung, Reinigung 22

Hinweise zur Entsorgung 23 - 24

Hinweise zur Garantie und

Serviceabwicklung 24

DK

Leveringsomfang 9

Tekniske data 9

Technische gegevens 16

Beoogd gebruik 16

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Gewicht: ca. 3,48 kg

Wiertjes: ∅ 145 mm

Lager: ABEC 7

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

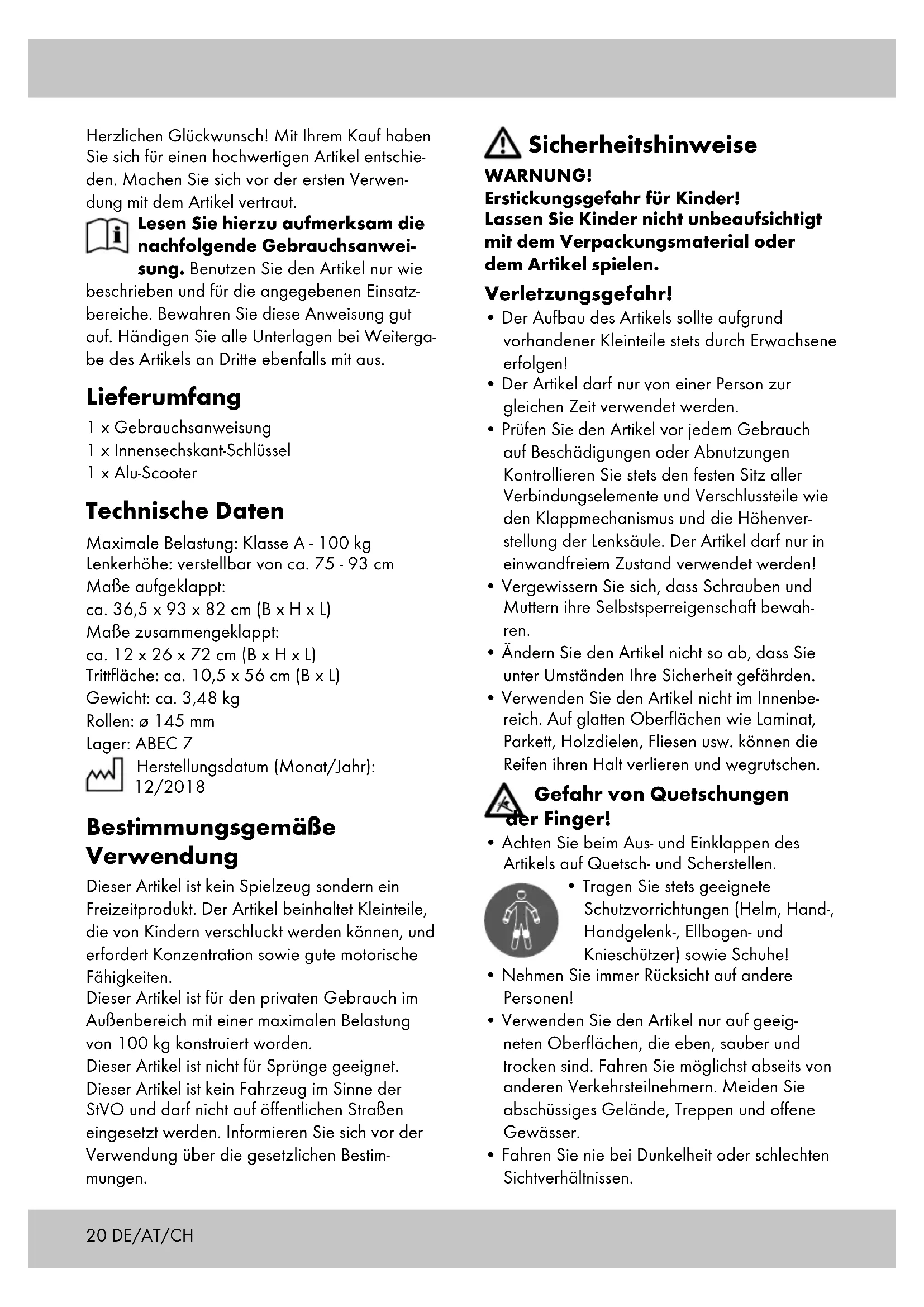

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanwei-

sung. Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang

1 x Gebrauchsanweisung
1 x Innensechskant-Schlüssel
1 x Alu-Scooter

Technische Daten

Maximale Belastung: Klasse A - 100 kg

Lenkerhöhe: verstellbar von ca. 75 - 93 cm

Maße aufgeklappt:

ca. 36,5 × 93 × 82 cm (B x H x L)

Maße zusammengeklappt:

ca. 12 × 26 × 72 cm (B x H x L)

Trittfläche: ca. 10,5 x 56 cm (B x L)

Gewicht: ca. 3,48 kg

Rollen: ∅ 145 mm

Lager: ABEC 7

Herstellungsdatum (Monat/Jahr):

12/2018

Bestimmungsgemäße Verwendung

Dieser Artikel ist kein Spielzeug sondern ein Freizeitprodukt. Der Artikel beinhaltet Kleinteile, die von Kindern verschluckt werden können, und erfordert Konzentration sowie gute motorische Fähigkeiten.

Dieser Artikel ist für den privaten Gebrauch im Außenbereich mit einer maximalen Belastung von 100 kg konstruiert worden.

Dieser Artikel ist nicht für Sprünge geeignet. Dieser Artikel ist kein Fahrzeug im Sinne der StVO und darf nicht auf öffentlichen Straßen eingesetzt werden. Informieren Sie sich vor der Verwendung über die gesetzlichen Bestimmungen.

Sicherheitshinweise

WARNUNG!

Erstickungsgefahr für Kinder! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Verpackungsmaterial oder dem Artikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Artikel darf nur von einer Person zur gleichen Zeit verwendet werden.
• Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlussteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!
• Vergewissern Sie sich, dass Schrauben und Muttern ihre Selbstsperreigenschaft bewahren.
• Ändern Sie den Artikel nicht so ab, dass Sie unter Umständen Ihre Sicherheit gefährden.
• Verwenden Sie den Artikel nicht im Innenbereich. Auf glatten Oberflächen wie Laminat, Parkett, Holzdielen, Fliesen usw. können die Reifen ihren Halt verlieren und wegrutschen.

Gefahr von Quetschungen r Finger!

- Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.

- Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogen- und Knieschützer) sowie Schuhe!

• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Artikel nur auf geeigneten Oberflächen, die eben, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Bei Dauergebrauch wird die Bremse heiß. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.

• Lassen Sie Ihr Kind den Artikel nicht unbeaufsichtigt benutzen, da Kinder die potenziellen Gefahren nicht einschätzen können.

Vermeidung von Sachschäden!

- Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

(Bilder gelten beispielhaft für alle Artikelvarianten)

Der Artikel wird im Transportzustand zusammengeklappt geliefert. Um ihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaßen vor:

Ausklappen (Abb. A)

1. Schieben Sie den Sicherungshebel (1) nach oben und halten Sie ihn.
2. Ziehen Sie den Hebel (2) nach oben, lassen Sie danach den Sicherungshebel (1) los und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.

Griffe montieren (Abb. B)

1. Lösen Sie die Griffe (4) aus den Halterungen (5).
2. Heben Sie die Verschlussklappe (6).
3. Drücken Sie die Arretierknöpfe (7) an den Griffen (4) herunter und schieben Sie die Griffe (4) auf beiden Seiten in das T-Rohr (8) der Lenksäule (3). Die Arretierknöpfe (7) müssen hörbar in die vorgesehenen Bohrungen (9) einrasten.
4. Drücken Sie die Verschlussklappe (6) über die Arretierknöpfe (7) herunter.

Hinweis: Ziehen Sie die Befestigungsschrauben der Verschlussklappe regelmäßig fest nach.

Lenksäulenhöhe einstellen (Abb. C)

Die Lenksäule kann auf vier verschiedene Höhen eingestellt werden.

Der Artikel darf nur verwendet werden, wenn der Arretierknopf in eine der vier vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss gesichert wird!

1. Lösen Sie den Schnellverschluss (10) an der Lenksäule (3).
2. Ziehen Sie die Lenksäule (3) nach oben, bis der Arretierknopf (11) in eine der vier Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule (3) durch Feststellen des Schnellverschlusses (10).

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopf-lager (13) voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lassen Sie das Lenkkopf-lager (13) von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Artikel in den Transport- zustand versetzen (Abb. E)

1. Lösen Sie den Schnellverschluss (10) an der Lenksäule (3) und drücken Sie den Arretierknopf (11).
2. Schieben Sie die Lenksäule (3) bis ganz nach unten und stellen Sie den Schnellverschluss (10) fest.
3. Heben Sie die Verschlussklappe (6).
4. Drücken Sie die Arretierknöpfe (7) der Griffe und ziehen Sie die Griffe (4) aus dem T-Rohr (8).
5. Befestigen Sie die Griffe in den Halterungen (5).
6. Schließen Sie die Verschlussklappe (6) wieder.
7. Schieben Sie den unteren Sicherungshebel (1) nach oben und halten Sie ihn. Ziehen Sie den Hebel (2) nach oben, lassen Sie danach den Sicherungshebel (1) los.
8. Drücken Sie die Lenksäule (3) in Richtung Deck (14), bis diese einrastet.

Verwendung

Fahren, Bremsen, Abstellen (Abb. F)

• Klappen Sie den Ständer (16) ein, bevor Sie den Artikel verwenden.
• Zum Fahren stellen Sie ein Bein auf das Deck (14) und geben Sie mit dem anderen Bein durch regelmäßiges Abstoßen Schwung.
  • Zum Bremsen auf das Bremsblech (15) treten.
• Zum Abstellen den Ständer (16) ausklappen. Der Artikel darf nur auf ebenem Untergrund abgestellt werden.

Wartung

Austausch der Rollen (Abb. G) Wichtig!

Beachten Sie das Kapitel „Technische Daten“. Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährdung des Nutzers führen.

Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen lassen. Bauen Sie niemals größere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel dem Boden, der Größe und dem Gewicht des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte, abhängig.

Daher ist es notwendig, sie hin und wieder auszutauschen.

1. Lösen Sie die Achsschrauben (17) mit zwei Innensechskantschlüsseln Größe 5.
2. Ziehen Sie die Achsschrauben (17) heraus und entfernen Sie die Rolle (18).
3. Bauen Sie die neue Rolle wieder ein und befestigen Sie diese mit den Achsschrauben (17).

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um sicherzustellen, dass sie ruhig läuft und die Lager keine Geräusche machen.

Austausch der Kugellager (Abb. H)

1. Bauen Sie die Rollen (18), wie im Abschnitt „Austausch der Rollen“ beschrieben, aus.
2. Hebeln Sie mit einem Innensechskantschlüssel ein Lager (19) heraus.
3. Entfernen Sie den Abstandshalter (20) aus der Rolle (18) und drehen Sie diese um.
4. Hebeln Sie das andere Lager (19) mit einem Innensechskantschlüssel heraus.
5. Drücken Sie ein neues Lager (19) ein. Drehen Sie die Rolle (18) um, setzen Sie den Abstandshalter (20) ein und drücken Sie anschließend ein zweites neues Lager (19) ein.
6. Befestigen Sie die Rolle (18) wieder, wie im Abschnitt „Austausch der Rollen“ beschrieben.

Lagerung, Reinigung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen.

Entfernen Sie kleine Steinchen oder andere Gegenstände, die unter Umständen an den Rollen hängen geblieben sind. Nasse oder feuchte Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Artikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Entsorgen Sie den Artikel und die Verpackungsmaterialien entsprechend aktueller örtlicher Vorschriften. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. Bewahren Sie das Verpackungsmaterial für Kinder unerreichbar auf.

Entsorgen Sie den Artikel und die Verpackung umweltschonend.

Der Recycling-Code dient der Kennzeichnung verschiedener Materialien zur Rückführung in den Wiederverwertungsauf (Recycling).

Der Code besteht aus dem Recyclingsymbol – das den Verwertungskreislauf widerspiegeln soll – und einer Nummer, die das Material kennzeichnet.

Hinweise zur Garantie und Serviceabwicklung

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 307525

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6 • DE-22397 Hamburg

GERMANY

12/2018

Delta-Sport-Nr.: AS-5937
