Producttype	Opvouwbare aluminium step
Merk	Crivit
Model	IAN 307525
Maximale belading	100 kg (Klasse A)
Verstelbare stuurhoogte	75 tot 93 cm (4 posities)
Afmetingen uitgevouwen (L x H x l)	36,5 x 93 x 82 cm
Afmetingen ingevouwen (L x H x l)	12 x 26 x 72 cm
Voetplatform (L x l)	56 x 10,5 cm
Gewicht	3,48 kg
Wieldiameter	145 mm
Lageringen	ABEC 7
Rem	Remplaat op achterwiel
Standaard	Ingebouwd, opvouwbaar
Stuurverstelling	Zonder gereedschap, met snelspansysteem
Materiaal	Aluminium
Gebruik	Privé, buiten, niet op de openbare weg
Leveringsinhoud	Step, inbussleutel, handleiding
Garantie	3 jaar
Fabricagedatum (ref.)	12/2018

Veelgestelde vragen - IAN 307525 CRIVIT

Hoe vouw ik de step uit?

Duw de veiligheidshendel (1) omhoog, trek de hendel (2) omhoog, en breng vervolgens de stuurkolom (3) naar voren tot deze vastklikt. Zorg ervoor dat het mechanisme goed vergrendeld is voor gebruik.

Hoe stel ik de stuurhoogte af?

Draai het snelspansysteem (10) los, trek de stuurkolom (3) omhoog tot de vergrendelknop (11) in een van de vier gaten (12) klikt, en blokkeer vervolgens het snelspansysteem.

Kan ik deze step op de weg gebruiken?

Nee, dit artikel is geen voertuig in de zin van de verkeerswetgeving en mag niet op de openbare weg worden gebruikt. Gebruik het alleen op privé, vlakke, schone en droge oppervlakken.

Wat is het maximaal toegestane gewicht?

De maximale belading is 100 kg (Klasse A). Overschrijd deze limiet niet om breuk of letsel te voorkomen.

Hoe onderhoud ik de lageringen?

Na gebruik de lageringen drogen met een schone doek en ze van buitenaf invetten met een geschikt smeermiddel (olie of vet) om roest te voorkomen.

Hoe vervang ik een wiel?

Draai de asbouten (17) los met twee inbussleutels van 5, verwijder het oude wiel, monteer het nieuwe wiel en draai de bouten stevig vast. Controleer of het wiel niet zijwaarts beweegt voor gebruik.

Wat te doen als het stuur speling heeft?

Het stuurlager (13) is in de fabriek afgesteld. Als het speling heeft of stroef wordt, laat het dan afstellen door een dealer of fietsenwinkel.

Hoe vouw ik de step in voor transport?

Draai het snelspansysteem (10) los, laat de stuurkolom zakken, verwijder de handvatten en vouw de kolom naar het platform tot deze vastklikt. Volg de stappen in figuur E van de handleiding.

Wat zijn de belangrijkste veiligheidsinstructies?

Draag altijd een helm, bescherming (handen, polsen, ellebogen, knieën) en schoenen. Controleer de staat van de step voor elk gebruik. Gebruik de step niet in het donker of op gladde oppervlakken.

Hoe reinig en bewaar ik de step?

Reinig en droog de step grondig na elk gebruik. Verwijder steentjes uit de wielen. Bewaar op een droge plaats om roest te voorkomen.

GEBRUIKSAANWIJZING IAN 307525 CRIVIT

Veiligheidstips 16 - 17

Montage 17

Artikel in de transporttoestand zetten 17

Gebruik 17 - 18

Onderhoud 18

Opslag, reiniging 18

Instructies voor verwijdering 18

Opmerkingen over garantie en

serviceafhandeling 19

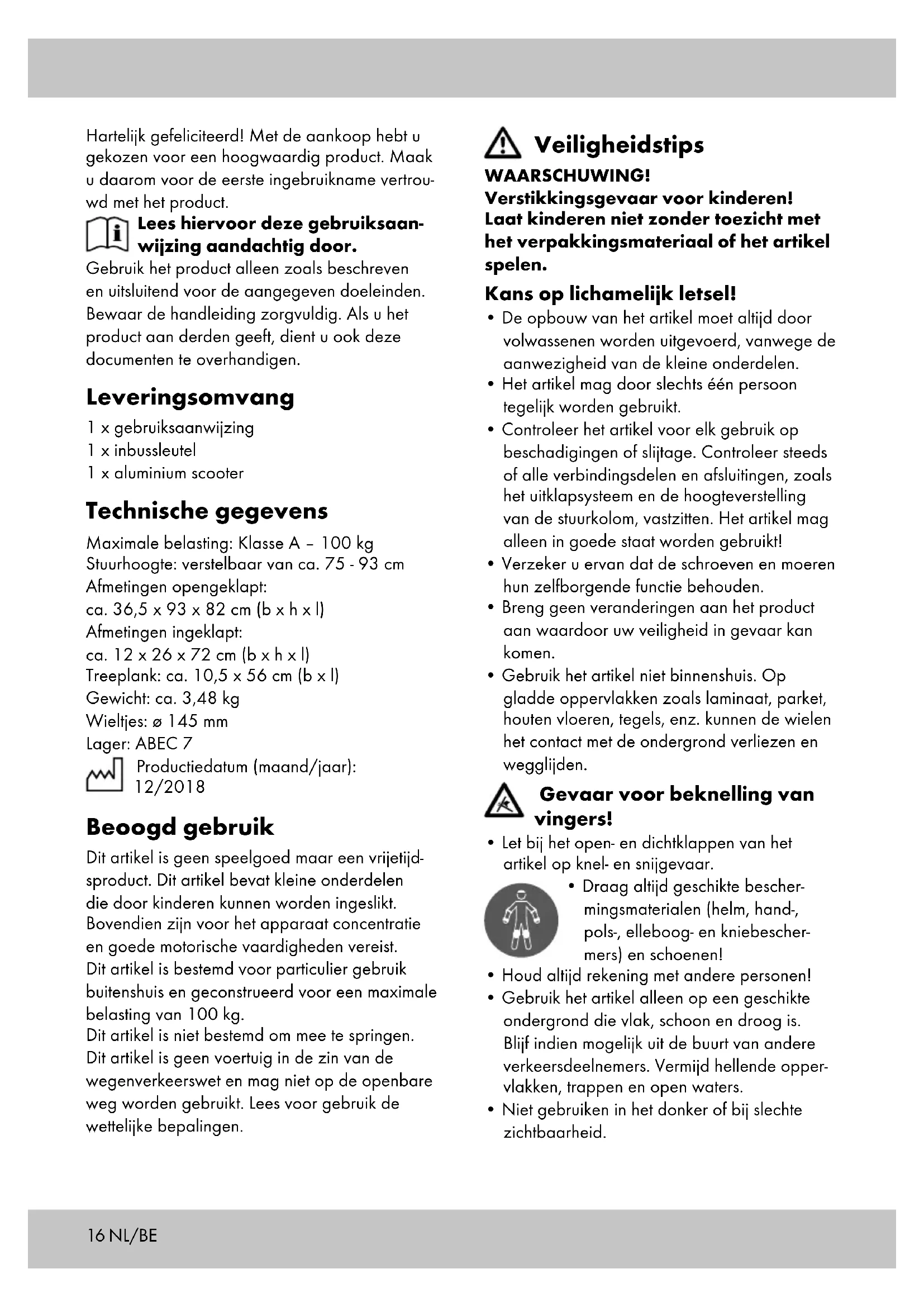

Hartelijk gefeliciteerd! Met de aankoop hebt u gekozen voor een hoogwaardig product. Maak u daarom voor de eerste ingebruikname vertrouwd met het product.

Lees hiervoor deze gebruiksaanwijzing aandachtig door.

Gebruik het product alleen zoals beschreven en uitsluitend voor de aangegeven doeleinden. Bewaar de handleiding zorgvuldig. Als u het product aan derden geeft, dient u ook deze documenten te overhandigen.

Leveringsomvang

1 x gebruiksaanwijzing
1 x inbussleutel
1 x aluminium scooter

Technische gegevens

Maximale belasting: Klasse A - 100 kg

Stuurhoogte: verstelbaar van ca. 75 - 93 cm

Afmetingen opengeklapt:

ca. 36,5 × 93 × 82 cm (b x h x l)

Afmetingen ingeklapt:

ca. 12 × 26 × 72 cm (b x h x l)

Treeplank: ca. 10,5 x 56 cm (b x l)

Productiedatum (maand/jaar):

12/2018

Beoogd gebruik

Dit artikel is geen speelgoed maar een vrijetijdsproduct. Dit artikel bevat kleine onderdelen die door kinderen kunnen worden ingeslikt. Bovendien zijn voor het apparaat concentratie en goede motorische vaardigheden vereist. Dit artikel is bestemd voor particulier gebruik buitenshuis en geconstrueerd voor een maximale belasting van 100 kg. Dit artikel is niet bestemd om mee te springen. Dit artikel is geen voertuig in de zin van de wegenverkeerswet en mag niet op de openbare weg worden gebruikt. Lees voor gebruik de wettelijke bepalingen.

Veiligheidstips

WAARSCHUWING!

Verstikkingsgevaar voor kinderen! Laat kinderen niet zonder toezicht met het verpakkingsmateriaal of het artikel spelen.

Kans op lichamelijk letsel!

• De opbouw van het artikel moet altijd door volwassenen worden uitgevoerd, vanwege de aanwezigheid van de kleine onderdelen.
• Het artikel mag door slechts één persoon tegelijk worden gebruikt.
• Controleer het artikel voor elk gebruik op beschadigingen of slijtage. Controleer steeds of alle verbindingsdelen en afsluitingen, zoals het uitklapsysteem en de hoogteverstelling van de stuurkolom, vastzitten. Het artikel mag alleen in goede staat worden gebruikt!
• Verzeker u ervan dat de schroeven en moeren hun zelfborgende functie behouden.
• Breng geen veranderingen aan het product aan waardoor uw veiligheid in gevaar kan komen.
• Gebruik het artikel niet binnenshuis. Op gladde oppervlakken zoals laminaat, parket, houten vloeren, tegels, enz. kunnen de wielen het contact met de ondergrond verliezen en wegglijden.

Gevaar voor beknelling van vingers!

- Let bij het open- en dichtklappen van het artikel op knel- en snijgevaar.

- Draag altijd geschikte beschermingsmaterialen (helm, hand-, pols-, elleboog- en kniebeschermers) en schoenen!

• Houd altijd rekening met andere personen!
• Gebruik het artikel alleen op een geschikte ondergrond die vlak, schoon en droog is. Blijf indien mogelijk uit de buurt van andere verkeersdeelnemers. Vermijd hellende oppervlakken, trappen en open waters.

• Niet gebruiken in het donker of bij slechte zichtbaarheid.

• Bij langdurig gebruik verhit de rem. Raak deze pas aan nadat ze is afgekoeld om verbrandingen te voorkomen.

• Laat uw kind het artikel niet zonder toezicht gebruiken: kinderen kunnen de mogelijke gevaren niet inschatten.

Voorkomen van materiële schade!

- Voorkom contact met water, olie, gaten in het grondoppervlak en zeer ruwe oppervlakken.

Montage

(De beelden gelden als voorbeeld voor alle varianten van het artikel)

Het artikel wordt dichtgeklapt geleverd (zoals in transporttoestand).

Ga voor het rijklaar maken als volgt te werk:

Uitklappen (afb. A)

1. Trek de vergrendelingshevel (1) naar boven en houd deze vast.
2. Trek de hevel (2) naar boven, laat daarna de vergrendelingshevel (1) los en klap de stuurstang (3) naar voren totdat deze vastklikt.

Handgrepen monteren (afb. B)

1. Maak de handgrepen (4) los uit de houders (5).
2. Til de vergrendeling omhoog (6).
3. Duw de arrêteerknoppen (7) op de handgrepen (4) naar beneden en schuif de handgrepen (4) aan beide zijden in de T-stang (8) van de stuurstang (3). De arrêteerknoppen (7) moeten hoorbaar in de hiertoe voorziene boorgaten (9) klikken.
4. Duw de vergrendeling (6) over de arrêteerknoppen (7) naar beneden.

Aanwijzing: draai de bevestigings- schroeven van de vergrendeling regel- matig aan.

Hoogte van de stuurstang instellen (afb. C)

De stuurstang kan op vier verschillende hoogten ingesteld worden.

Het artikel mag alleen worden gebruikt wanneer de arrêteerknop in één van de vier hiertoe voorziene boorgaten is geklikt en de stuurstang vervolgens met de snelsluiting is vergrendeld!

1. Ontgrendel de snelsluiting (10) aan de stuurstang (3).
2. Trek de stuurstang (3) naar boven totdat de arrêteerknop (11) in één van de vier boorgaten (12) vastklikt.
3. Vergrendel de stuurstang (3) door de snelsluiting (10) vast te zetten.

Balhoofdlager (afb. D)

De balhoofdlager (13) is bij aflevering van het artikel vooraf ingesteld. Indien het stuur na enige tijd te veel speling heeft of te zwaar draait, laat u het balhoofdlager (13) door een specialist of in een fietsenwinkel instellen.

Artikel in de transporttoe- stand zetten (afb. E)

1. Ontgrendel de snelsluiting (10) aan de stuurstang (3) en druk op de arrêteerknop (11).
2. Schuif de stuurstang (3) helemaal naar beneden en vergrendel de snelsluiting (10).
3. Til de vergrendeling omhoog (6).
4. Druk op de arrêteerknoppen (7) van de handgrepen en trek de handgrepen (4) uit de T-stang (8).
5. Bevestig de handgrepen in de houders (5).
6. Sluit de vergrendeling (6) opnieuw.
7. Schuif de onderste vergrendelingshevel (1) naar boven en houd deze vast. Trek de hevel (2) naar boven, laat daarna de vergrendelingshevel (1) los.
8. Druk de stuurstang (3) in de richting van de treeplank (14) tot deze vastklikt.

Gebruik

Rijden, remmen, parkeren (afb. F)

• Klap de standaard (16) in voor het artikel gebruikt wordt.

• Als u wilt rijden, plaatst u één been op de treeplank (14) en zet u met het andere been regelmatig af om kracht te zetten.

• Als u wilt remmen, trapt u op het achterspatbord (15).

• Als u wilt parkeren, klapt u de standaard (16) uit.
  Plaats het artikel alleen op een vlakke ondergrond.

Onderhoud

De wieltjes vervangen (afb. G) Belangrijk!

Let op het hoofdstuk "Technische gegevens". Wieltjes met een andere diameter kunnen de rijeigenschappen veranderen en bij gegeven omstandigheden gevaar voor de gebruiker vormen.

Gebruik geen wieltjes die zich niet perfect laten opbouwen.

Bouw nooit grotere wieltjes dan de oorspronkelijke wieltjes van het artikel op.

Wieltjes zijn aan slijtage onderhevig. Deze slijtage van de wieltjes is afhankelijk van vele factoren, zoals de ondergrond, de grootte en het gewicht van de gebruiker, de weersomstandigheden, het materiaal en de hardheid van de wieltjes.

Daarom dienen de wieltjes af en toe te worden vervangen.

1. Draai de asschroeven (17) los met twee inbus-sleutels, maat 5.
2. Trek de asschroeven (17) eruit en verwijder de wieltjes (18).
3. Monteer de nieuwe wieltjes en zet ze vast met de asschroeven (17).

Na het verwisselen:

Als na het verwisselen een wieltje schuurt, niet gebruiken! Verzeker u ervan dat na het eerste gebruik alle schroeven nog vastzitten en er niets losgeraakt of versoepeld is.

Span de wieltjes nog eenmaal op om u ervan te verzekeren dat ze normaal draaien en dat het lager geen geluid maakt.

De kogellagers vervangen (afb. H)

1. Verwijder de wieltjes (18) zoals beschreven in het gedeelte "De wieltjes vervangen".
2. Duw met behulp van een inbussleutel een lager (19) uit.
3. Verwijder de afstandhouder (20) uit de wiel- tjes (18) en draai deze om.
4. Duw het andere lager (19) met behulp van een inbussleutel uit.
5. Duw er een nieuw lager (19) in. Draai de wieltjes (18) om, plaats de afstandhouder (20) erin en druk vervolgens een tweede nieuw lager (19) in het wieltje.
6. Bevestig de wieltjes (18) opnieuw zoals beschreven in het gedeelte "De wieltjes vervangen".

Opslag, reiniging

Het wordt aanbevolen het artikel na gebruik grondig met water te reinigen en te laten drogen.

Verwijder kleine steentjes of andere voorwerpen die door gebruik aan de wieltjes zijn blijven hangen. Droog natte of vochtige kogellagers af met een schone doek. Vet de lagers van buitenaf in met een hiertoe geschikt smeermiddel om roestvorming te voorkomen. Bewaar het artikel altijd op een droge plaats.

Instructies voor verwijdering

Zorg ervoor dat u het artikel en de verpakkingsmaterialen volgens de huidige lokale voorschriften afvoert. Geef verpakkingsmaterialen zoals bijv. aluminiumzakjes niet aan kinderen. Houd het verpakkingsmateriaal buiten bereik van kinderen.

Voer de producten en verpakkingen op milieuvriendelijke wijze af.

De recyclingcode dient om verschillende materialen te kenmerken ten behoeve van hergebruik via het recyclingproces.

De code bestaat uit het recyclingsymbool, dat het recyclingproces weerspiegelt, en een getal dat het materiaal identificeert.

Opmerkingen over garantie en serviceafhandeling

Het product is geproduceerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie jaar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij foutief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden niet beïnvloed door deze garantie.

In geval van reclamaties dient u zich aan de beneden genoemde service-hotline te wenden of zich per e-mail met ons in verbinding te zetten.

Onze servicemedewerkers zullen de verdere handelswijze zo snel mogelijk met u afspreken.

Wij zullen u in ieder geval persoonlijk te woord staan.

De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde delen.

Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.

IAN: 307525

BE Service België

NL Service Nederland
