Produkttype	Sammenklappelig aluminium løbehjul
Mærke	Crivit
Model	IAN 307525
Maksimal belastning	100 kg (Klasse A)
Justerbar styrhøjde	75 til 93 cm (4 positioner)
Mål udfoldet (L x H x B)	36,5 x 93 x 82 cm
Mål foldet (L x H x B)	12 x 26 x 72 cm
Fodplade (L x B)	56 x 10,5 cm
Vægt	3,48 kg
Hjuldiameter	145 mm
Kuglelejer	ABEC 7
Bremse	Bremseplade på baghjul
Støttefod	Integreret, foldbar
Styrjustering	Værktøjsfri, med hurtigspændesystem
Materiale	Aluminium
Anvendelse	Privat, udendørs, uden for offentlig vej
Leveringsindhold	Løbehjul, unbrakonøgle, brugsanvisning
Garanti	3 år
Fremstillingsdato (ref.)	12/2018

Ofte stillede spørgsmål - IAN 307525 CRIVIT

Hvordan foldes løbehjulet ud?

Skub sikkerhedshåndtaget (1) opad, træk håndtaget (2) opad, og før derefter styrestangen (3) fremad, indtil den klikker på plads. Sørg for, at mekanismen er ordentligt låst før brug.

Hvordan justeres styrhøjden?

Løsn hurtigspændesystemet (10), træk styrestangen (3), indtil låseknappen (11) klikker i et af de fire huller (12), og spænd derefter hurtigspændesystemet.

Kan jeg bruge dette løbehjul på vejen?

Nej, dette produkt er ikke et køretøj i henhold til færdselsloven og må ikke bruges på offentlig vej. Brug det kun på private, plane, rene og tørre overflader.

Hvad er den maksimalt tilladte vægt?

Maksimal belastning er 100 kg (Klasse A). Overskrid ikke denne grænse for at undgå risiko for brud eller personskade.

Hvordan vedligeholdes lejerne?

Efter brug tørres lejerne med en ren klud, og smør dem udvendigt med et passende smøremiddel (olie eller fedt) for at undgå rust.

Hvordan udskiftes et hjul?

Skru akselskruerne (17) af med to 5 mm unbrakonøgler, fjern det slidte hjul, monter det nye hjul, og spænd skruerne godt. Kontrollér, at hjulet ikke bevæger sig sidelæns før brug.

Hvad gør jeg, hvis styret har slør?

Styrets kugleleje (13) er forudindstillet fra fabrikken. Hvis det får slør eller bliver stift, få det justeret af en forhandler eller en cykelbutik.

Hvordan foldes løbehjulet til transport?

Løsn hurtigspændesystemet (10), sænk styrestangen, fjern håndtagene, og fold stangen ned mod fodpladen, indtil den klikker. Følg trinnene i figur E i brugsanvisningen.

Hvad er de vigtigste sikkerhedsinstruktioner?

Bær altid hjelm, beskyttelsesudstyr (hænder, håndled, albuer, knæ) og sko. Kontrollér løbehjulets tilstand før hver brug. Brug det ikke i mørke eller på glatte overflader.

Hvordan rengøres og opbevares løbehjulet?

Rengør og tør grundigt efter hver brug. Fjern småsten fra hjulene. Opbevar på et tørt sted for at undgå rust.

BRUGSANVISNING IAN 307525 CRIVIT

Bestemmelsesmæssig brug 9

Sikkerhedsanvisninger 9

Montering 10

Sætte produktet i transporttilstand 10

Brug 10

Vedligeholdelse 10 - 11

Opbevaring, rengøring 11

Henvisninger om bortskaffelse 11

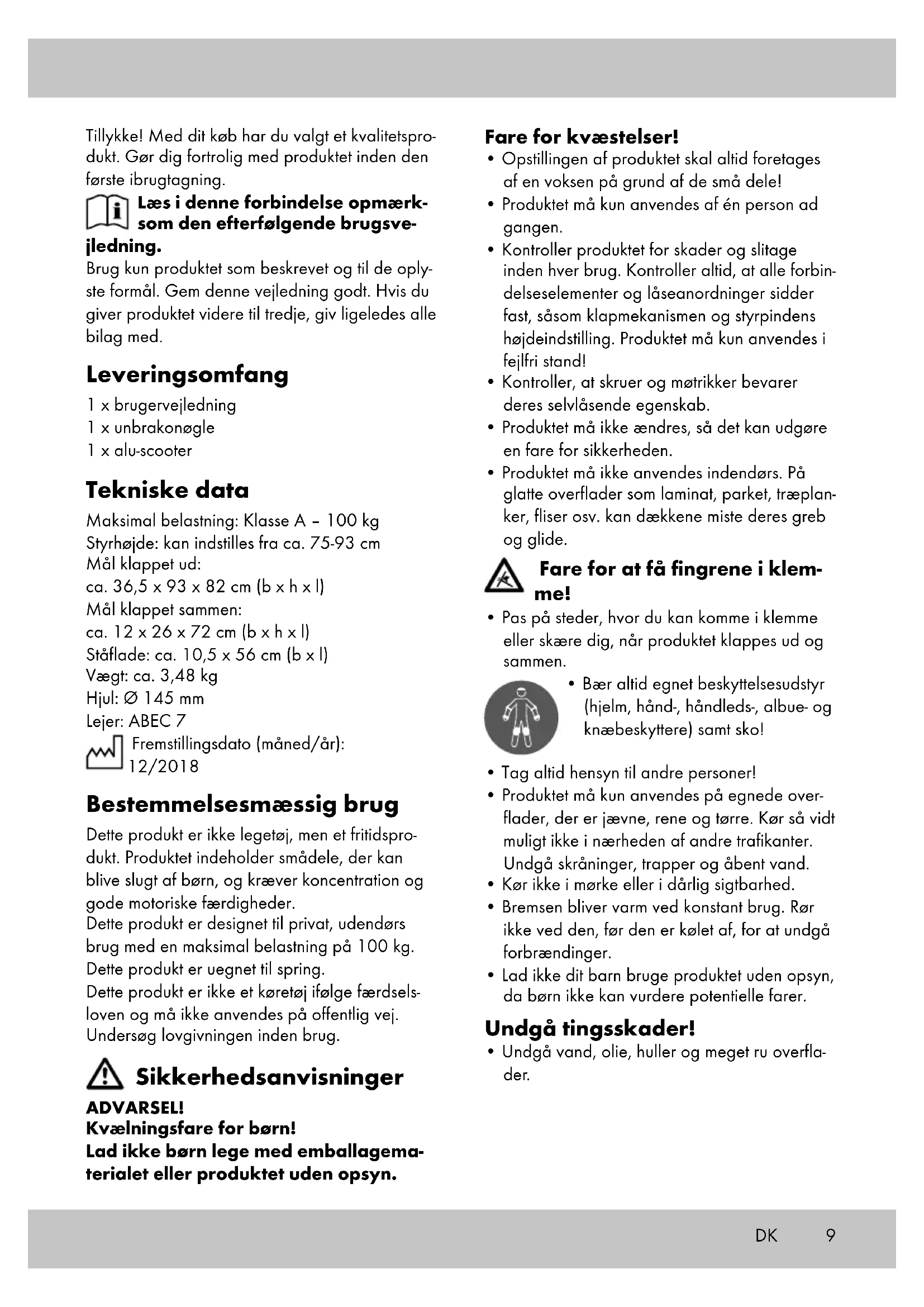

Tillykke! Med dit køb har du valgt et kvalitetsprodukt. Gør dig fortrolig med produktet inden den første ibrugtagning.

Læs i denne forbindelse opmærksom den efterfølgende brugsve-

jledning.

Brug kun produktet som beskrevet og til de oplyste formål. Gem denne vejledning godt. Hvis du giver produktet videre til tredje, giv ligeledes alle bilag med.

Leveringsomfang

1 x brugervejledning
1 x unbrakonøgle
1 x alu-scooter

Tekniske data

Maksimal belastning: Klasse A - 100 kg

Styrhøjde: kan indstilles fra ca. 75-93 cm

Mål klappet ud:

ca. 36,5 × 93 × 82 cm (b x h x l)

Mål klappet sammen:

ca. 12 × 26 × 72 cm (b x h x l)

Ståflade: ca. 10,5 x 56 cm (b x l)

Vægt: ca. 3,48 kg

Hjul: ∅ 145 mm

Lejer: ABEC 7

Fremstillingsdato (måned/år):

12/2018

Bestemmelsesmæssig brug

Dette produkt er ikke legetøj, men et fritidsprodukt. Produktet indeholder smådele, der kan blive slugt af børn, og kræver koncentration og gode motoriske færdigheder.

Dette produkt er designet til privat, udendørs brug med en maksimal belastning på 100 kg.

Dette produkt er uegnet til spring.

Dette produkt er ikke et køretøj ifølge færdselsloven og må ikke anvendes på offentlig vej.

Undersøg lovgivningen inden brug.

Sikkerhedsanvisninger

ADVARSEL!

Kvælningsfare for børn!

Lad ikke børn lege med emballagematerialet eller produktet uden opsyn.

Fare for kvæstelser!

• Opstillingen af produktet skal altid foretages af en voksen på grund af de små dele!
• Produktet må kun anvendes af én person ad gangen.
• Kontroller produktet for skader og slitage inden hver brug. Kontroller altid, at alle forbindelseselementer og låseanordninger sidder fast, såsom klapmekanismen og styrpindens højdeindstilling. Produktet må kun anvendes i fejlfri stand!
• Kontroller, at skruer og møtrikker bevarer deres selvlåsende egenskab.
• Produktet må ikke ændres, så det kan udgøre en fare for sikkerheden.
• Produktet må ikke anvendes indendørs. På glatte overflader som laminat, parket, træplanker, fliser osv. kan dækkene miste deres greb og glide.

- Pas på steder, hvor du kan komme i klemme eller skære dig, når produktet klappes ud og sammen.

- Bær altid egnet beskyttelsesudstyr (hjelm, hånd-, håndleds-, albue- og knæbeskyttere) samt sko!

• Tag altid hensyn til andre personer!
• Produktet må kun anvendes på egnede overflader, der er jævne, rene og tørre. Kør så vidt muligt ikke i nærheden af andre trafikanter. Undgå skråninger, trapper og åbent vand.
• Kør ikke i mørke eller i dårlig sigtbarhed.
• Bremsen bliver varm ved konstant brug. Rør ikke ved den, før den er kølet af, for at undgå forbrændinger.
• Lad ikke dit barn bruge produktet uden opsyn, da børn ikke kan vurdere potentielle farer.

Undgå tingsskader!

- Undgå vand, olie, huller og meget ru overflader.

Montering

Gå frem som følger for at gøre det klar til at køre:

Udklapning (fig. A)

1. Skub läsepalen (1) op, og hold den fast.
2. Træk udløserarmen (2) opad, slip derefter låsepalen (1), og klap styrpinden (3) fremad, til den går i hak.

Montering af greb (fig. B)

1. Løsn grebene (4) fra holderne (5).
2. Løft lukkedækslet (6).
3. Tryk läseknapperne (7) på grebene (4) ned, og skub grebene (4) ind i T-røret (8) på begge sider af styrpinden (3). Låseknapperne (7) skal gå i hak i de dertil beregnede huller (9) med et tydeligt klik.
4. Tryk lukkedækslet (6) ned over låseknapperne (7).

Bemærk: Efterspænd lukkedækslets fastgøringsskruer regelmæssigt.

Indstilling af styrhøjde (fig. C) Styret kan indstilles til fire forskellige højder.

Produktet må kun anvendes, hvis låseknappen sidder i hak i en af de fire dertil beregnede huller, og styrpinden derefter sikres med lynlukningen!

1. Løsn lynlukningen (10) på styrpinden (3).
2. Træk styrpinden (3) opad, indtil låseknappen (11) går i hak i et af de fire huller (12).
3. Lås styrpinden (3) ved at lukke lynlukningen (10).

Styrets topleje (fig. D)

Ved udlevering af produktet er styrets topleje (13) forudindstillet. Hvis styret efter nogen tid har for meget spillerum eller er for trægt, kan styrets topleje (13) indstilles af en forhandler eller et cykelværksted.

Sætte produktet i transporttilstand (fig. E)

1. Løsn lynlukningen (10) på styrpinden (3), og tryk på låseknappen (11).
2. Skub styrpinden (3) helt ned, og fastgør lynlukningen (10).
3. Løft lukkedækslet (6).
4. Tryk på grebenes låseknapper (7), og træk grebene (4) ud af T-røret (8).
5. Sæt grebene fast i holderne (5).
6. Luk lukkedækslet (6) igen.
7. Skub den nederste läsepal (1) op, og hold den fast. Træk udløserarmen (2) opad, slip derefter läsepalen (1).
8. Tryk styrpinden (3) mod pladen (14), til den går i hak.

Brug

Kørsel, bremse, parkering (fig. F)

• Klap støttebenet (16) ind, før du bruger produktet.
• Kør ved at stå med et ben på pladen (14), og sæt fart ved at skubbe regelmæssigt fra med det andet ben.
• Træd på bremsepladen (15) for at bremse.
• Klap støttebenet (16) ned ved parkering. Produktet må kun parkeres på et jævnt underlag.

Vedligeholdelse

Udskiftning af hjulene (fig. G) Vigtigt!

Overhold kapitlet "Tekniske data". Hjul med en anden diameter kan ændre køreegenskaberne og under visse omstændigheder være til fare for brugeren. Anvend ikke hjul, der ikke kan monteres problemfrit.

Monter aldrig hjul, der er større end produktets originale hjul.

Hjul bliver slidt. Denne slitage afhænger af flere faktorer, for eksempel underlag, brugerens størrelse og vægt, vejrforholdene, hjulenes materiale og deres hårdhed.

Derfor er det nødvendigt at udskifte dem nu og da.

1. Løsn akselskruerne (17) med to unbrakonøgler størrelse 5.
2. Træk akselskruerne (17) ud, og tag hjulet (18) af.
3. Monter det nye hjul, og fastgør det med akselskruerne (17).

Efter udskiftning:

Hvis hjulet går imod på siden, efter det er skiftet ud, må det ikke anvendes! Kontroller, at alle skruer stadig sidder fast efter de første minutters kørsel og ikke er gået løs.

Spænd hjulet igen for at sikre, at de kører roligt, og at lejerne ikke laver støj.

Udskiftning af kuglelejer (fig. H)

1. Afmonter hjulene (18) som beskrevet i afsnittet "Udskiftning af hjulene".
2. Løft et leje (19) ud ved hjælp af en unbrakonøgle.
3. Fjern afstandsstykket (20) fra hjulet (18) og vend det om.
4. Løft det andet leje (19) ud med en unbrakonøgle.
5. Tryk et nyt leje (19) ind. Vend hjulet (18) om, sæt afstandsstykket (20) i, og tryk derefter endnu et nyt leje (19) ind.
6. Fastgør hjulet (18) igen som beskrevet i afsnittet "Udskiftning af hjulene".

Opbevaring, rengøring

Efter brug af produktet anbefaler vi at rengøre og tørre det grundigt.

Fjern småsten eller andre genstande, der er blevet siddende i hjulene. Tør våde eller fugtige kuglelejer af med en ren klud. Smør lejerne udefra med egnet lejefedt for at undgå rustdannelse. Opbevar produktet på et tørt sted.

Henvisninger om bortskaffelse

Bortskaf produktet og emballagematerialerne ifølge de aktuelle, lokale forskrifter. Emballagematerialer som f.eks. plasticposer er ikke beregnede til børn. Opbevar emballagematerialet utilgængeligt for børn.

Bortskaf produkter og emballage miljørigigt.

Genbrugskoden anvendes til mærkning af forskellige materialer med henblik på genvinding.

Koden består af genbrugssymbolet - som afspejler genvindingskredsløbet - og et nummer, der kendetegner materialet.

Oplysninger om garanti og servicehändtering

Produktet er fremstillet med største omhu og under vedvarende kontrol. Der ydes en garanti på tre år fra købsdatoen på dette produkt. Opbevar venligst kvitteringen fra købet.

Garantien gælder kun for materiale- og fabrikationsfejl og bortfalder ved misbrug eller uhensigtsmæssig anvendelse. Deres lovpligtige rettigheder, særligt garantikrav, begrænses ikke af denne garanti.

Ved eventuelle klager bedes du henvende dig til nedenstående service-hotline eller tage kontakt til os via e-mail. Medarbejderne i vores kundetjeneste vil så aftale den videre fremgangsmåde med dig. Vi vil under alle omstændigheder rådgive dig personlig.

Garantiperioden forlænges ikke ved eventuelle reparationer inden for garantien eller ved kulance. Dette gælder også for udskiftede og reparerede dele. Efter udløb af garantien er forefaldende reparationer forbundet med omkostninger.

IAN: 307525

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]
