IAN 368918 - Elektrische step CRIVIT - Gratis gebruiksaanwijzing en handleiding

Producttype	Step met grote wielen
Merk	CRIVIT
Model	IAN 368918
Maximaal draagvermogen	100 kg
Afmetingen (uitgevouwen)	100 × 45 × 104 cm (L × B × H)
Afmetingen (ingeklapt)	82,5 × 14,2 × 34,5 cm (L × B × H)
Verstelbare stuurhoogte	90 tot 104 cm
Gewicht	Ongeveer 4,3 kg
Wieldiameter	200 mm
Lagertype	ABEC 9
Productiedatum	11/2023
Beoogd gebruik	Particulier gebruik buitenshuis, niet op de openbare weg
Aantal gebruikers	1 persoon tegelijk
Aanbevolen veiligheidsuitrusting	Helm, handbescherming, polsbeschermers, elleboogbeschermers, kniebeschermers
Remtype	Plaatrem op achterwiel
Klapmechanisme	Veiligheidshendel en hoofdhendel
Hoogteverstelling	4 standen met snelvergrendeling
Onderhoud	Regelmatig reinigen, drogen, lagers smeren
Slijtageonderdelen	Wielen, kogellagers
Garantie	3 jaar (behalve slijtageonderdelen en oneigenlijk gebruik)
Klantenservice Frankrijk	0800 919 270 / [e-mail]
Klantenservice België	0800 12089 / [e-mail]

Veelgestelde vragen - IAN 368918 CRIVIT

Hoe de step uitklappen?

Trek de veiligheidshendel (1) omhoog en houd deze vast. Trek vervolgens de hendel (2) omhoog, laat de veiligheidshendel los en laat de stuurkolom (3) naar voren zakken tot deze vastklikt.

Hoe de stuurhoogte verstellen?

Draai het snelvergrendelingssysteem (10) van de stuurkolom los. Trek de kolom omhoog tot de vergrendelknop (11) in een van de vier gaten (12) vastklikt. Vergrendel vervolgens het snelvergrendelingssysteem.

Wat is het maximale draagvermogen?

Het maximale draagvermogen is 100 kg (klasse A).

Mag ik de step op de openbare weg gebruiken?

Nee, dit product mag niet op de openbare weg worden gebruikt. Het is ontworpen voor particulier gebruik buitenshuis, op vlakke en schone oppervlakken.

Hoe correct remmen?

Druk om te remmen met uw voet op de remplaat (14) op de achterspatbord. De rem kan warm worden na langdurig gebruik, raak deze niet aan voordat deze is afgekoeld.

Hoe een wiel vervangen?

Draai de asbouten (20)/(21) los met twee inbussleutels maat 5. Verwijder de bouten en het versleten wiel. Monteer het nieuwe wiel (16) en bevestig het met de asbouten. Zorg ervoor dat het wiel vrij kan draaien zonder zijwaartse wrijving.

Hoe de kogellagers onderhouden?

Verwijder na het demonteren van het wiel de versleten lagers met een inbussleutel. Plaats een nieuw lager, plaats de afstandsring en plaats vervolgens het tweede nieuwe lager. Monteer het wiel weer. Smeer de buitenkant van de lagers met geschikt vet om roest te voorkomen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een helm en bescherming (handen, polsen, ellebogen, knieën). Controleer de staat van de step voor elk gebruik. Gebruik hem niet binnen, op gladde oppervlakken of in het donker. Houd kinderen uit de buurt van verpakkingsonderdelen.

Hoe de step inklappen voor transport?

Draai het snelvergrendelingssysteem los, laat de stuurkolom helemaal zakken en vergrendel. Verwijder de handvatten door op de sluitknoppen te drukken en bevestig ze aan de houders. Trek de veiligheidshendel omhoog, trek de hoofdhendel, klap vervolgens de stuurkolom naar het platform tot deze vastklikt.

Wat te doen bij een defect of storing?

Neem contact op met de klantenservice: in Frankrijk op 0800 919 270 of per e-mail naar [e-mail]; in België op 0800 12089 of per e-mail naar [e-mail]. De wettelijke garantie van 3 jaar dekt materiaal- en fabricagefouten, met uitzondering van slijtageonderdelen.

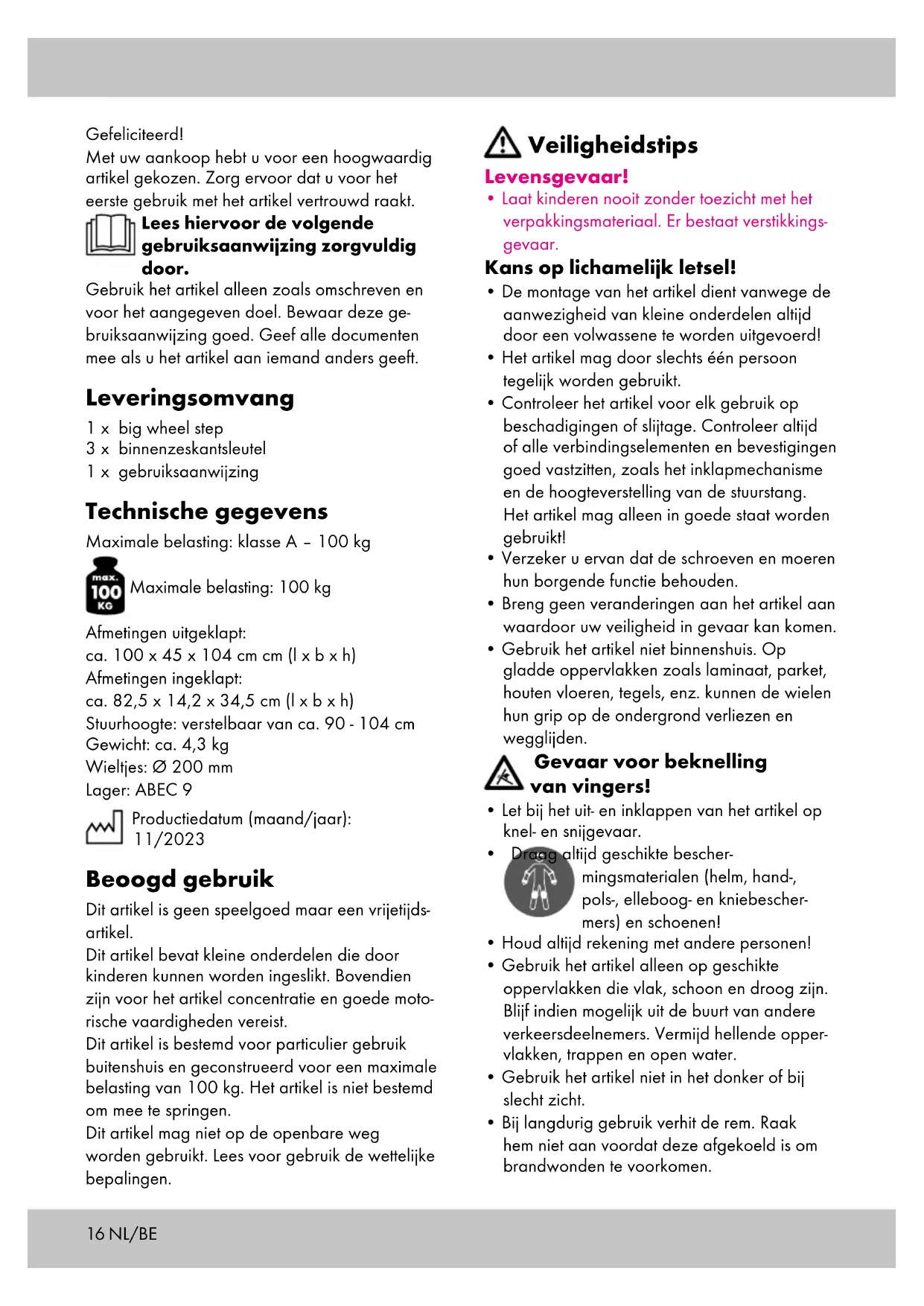

GEBRUIKSAANWIJZING IAN 368918 CRIVIT

Met uw aankoop heb't u voor een hoogwaardig artikel gekozen. Zorg ervoor dat u voor het eerste gebruik met het artikel vertrouwd raakt.

Lees hiervoorde volgende gebruiksaanwijzing zorgvuldig door.

Gebruik het artikel alleen zoals omschreiben en voor het aangegeven doel. Bewaar deze gebruiksaanwijzing goed. Geef alle documenten mee als u het artikel aan iemand anders geeft.

Leveringsomvang

1 x big wheel step
3 × binnenzenskantsleutel
1 x gebruiksaanwijzing

Technische gegevens

Maximalebelasting:klasseA-100kg

Maximale belasting: 100kg

Afmetingen uitgeklapt:

ca. 100 × 45 × 104 cm cm (l × b × h)

Afmetingen ingeklapt:

ca. 82,5× 14,2× 34,5cm (1× b× h)

Stuurhoogte: verstelbaar van ca. 90 - 104 cm

Gewicht: ca. 4,3 kg

Wieltjes: 200mm

Lager: ABEC 9

Productiedatum (maand/jaar):

11/2023

Beoogd gebruik

Dit articlel is geen spellegoed maar een vrijetijdsartikel.

Dit articlek bevatkleine onderdelen die door kinderen kunnen worden ingeslikt. Bovendien zich voor het articlek concentratie en goede motorische vaardigheden vereist.

Dit articel is bestemd voor particulier gebruik buitenshuis en geconstruereeerd voor een maximale belasting van 100kg . Het articel is nicht bestemd om mee te springen.

Ditarticel magniet op deopenbareweg worden gebruikt. Lees voor gebruik de wettelijk bepalingen.

Veiligheidstips

Levensgevaar!

• Laat kinderen nooit zonder toezurecht met het verpakkingsmaterial. Er bestaat verstikkingsgevaar.

Kans op lichamelijk letsel!

• De montage van het articlel dient vanwege de aanwezigheid vankleine onderdelen alttid door een volwassene te worden uitgevoerd!
• Het articlel mag door slechts een person tegelijk worden gebruikt.
• Controller het articlel voor elk gebruik op beschadigingen of slijtage. Controller.altijd of alle verbindingselementen en bevestigingen goed vastzitten, zoals het inklapmechanisme en de hoogteverstelling van de stuurstang. Het articlel mag alleen in goede staat worden gebruikt!
• Verzeker u ervan dat de schroeven en moeren hun borgende functie behouden.
• Breng geen veranderingen aan het articlel aan waardoor uw veiligheid in gevaar kan komen.
• Gebruik het articlel Niet binnenshuis. Op gladde oppervlakken zoals laminaat, parket, houten vloeren, tegels, enz. kunnen de wielen hun grip op de ondergrond verliezen en weglijkden.

Gevaar voor beknelling van vingers!

• Let bij het uit- en inklappen van het articlel op knel- en snijgevaar.
• Draag altijd geschikte beschermingsmaterialen (helm, hand-, Pols-, elleboog- en kniebeschermers) en schoenen!
• Houd alsijd rekening met andere Personen!
• Gebruik het articlel alleen op geschikte oppervlakken die vlak, schoon en droog zich. Blijf indien möglich uit de buurt van andere verkeersdeelnemers. Vermijd hellende oppervlakken, trappen en open water.

• Gebruik het articlel Niet in het donker of bij slecht zich.
  Bij langdurig gebruik verhit de rem. Raak hem Niet aan voordat deze afgekoeld is om brandwonden te voorkomen.

• Laat uw kind het articlel Niet zonder toezicht gebruiken; kinderen+kennen de maybegevaren Niet inschatten.

Voorkomen van materièle schade!

Vermijd water, olie, kuilen en zeer ruwe oppervlakken.

Montage

Het articel worden in transportevoestand dichtgeklapt geleverd. Ga voor het rijklaar maken als volgt te werk:

Uitklappen (afb. A)

1. Trek de vergrendelingshevel (1) waar boven en houd deze vast.
2. Trek de hevel (2) maar boven, LAST daarna de vergrendelingshevel los en klap de stuurstang (3) maar voren totdat deze vastklikt.

Handgrepen monteren (afb. B)

1. Maak de handgrepen (4) los uit de houders (5).
2. Duw de arrêteerknoppen (6) op de handgrepenaarbeneden en schuif de handgrepen aanbeide zijden in de T-stang (7) van de stuurstang.De arrêteerknoppen要去en hoorbaar in de hiertoe voorziene boorgaten (8) klikken.
3. Duw de vergrendeling (9) maar beneden.

Aanwijzing: draai de bevestigingschroeven van de vergrendeling regelmatig aan.

Hoopte van de stuurstang instellen (afb. C)

De sturstang kan op vier verschillende hoogten ingesteld worden. Het articlel mag alleen worden gebruikt wanner de arrêteerknop in een van de vier hiertoe voorziene boorgaten is geklikt en de sturstang verrolgens met de snelsluiting is vergrendeld!

1. Ontgrendel de snelsluiting (10) aan de stuurstang (3).
2. Trek de stuurstang maar boven totdat de arrêteerknop (11) in een van de vier boorgaten (12) vastklikt.
3. Vergrendel de stuurstang door de snelsluiting vast te zetten.

Aanwijzing: indien de snelsluiting bij het sluiten Niet goed op de sturstang past, draait u dekartelschroef stevig vast met de meegeleverde binnenzeskantsleutel. Let erop dat de snelsluiting voor het vastdraaien is vastbezet.

Balhoofdlager (afb. F)

Het balhoofdlager (17) is bij aflevering van het articlel vooraf ingesteld. Indien het stuur na enige tijd te veel spelimg heeft of te zwaar draait, laat u het balhoofdlager door een specialist of in een fietsenwinkel instellen.

Article in transporttostand brengen

1. Ontgrendel de snelsluiting (10) aan de stuurstang (3) en druk op de arrêteerknop (11) (afb. C).
2. Schuif de stuurstang (3)—helemaal maar beneden en zet de snelsluiting (10) vast (afb. C).
3. Druk op de arrêteerknoppen (6) van de handgrepen en trek de handgrepen (4)uit de T-stang (7)(afb.B).
4. Bevestig de handgrepen in de houlders (5) (afb.B).
5. Trek de vergrendelingshevel (1) maar boven en houd deze vast. Trek de hevel (2) maar boven, LAST DAarna de vergrendelingshevel (1) los (afb. D).
6. Duw de stuurstang (3) in de richting van de treeplank (12) tot deze vastklikt (afb. D).

Gebruik

Rijden, remmen, parkeren (afb. E)

• Klap de standard (15) in voordat u het articlel gebruikt.
• Zet een voet op de treeplank (13) en zet uzelf met uw andere been met regelmatige tussenpozen af om u voort te bewegen.
• Als u wilt remmen, trapt u op het achterspat-bord (14).
• Als u wilt parkeren, klapt u de standarduit. Plaats het artikel alleen op een vlakke ondergrond.

Onderhoud

Wieltjes verrangen (16) (afb. H) Belangrijk!

Neem het hoofdstuk "Technische gegevens" in acht. Wieltjes die een andere diameter hebben, kuren de rij Eigenschappen veranderen en onder bepaalde omstandigheden gevaarlijk zijn voor de gebruiker. Gebruik geen wieltjes die Niet probleemloos+kennen worden gemonteerd. Monteer nooit wieltjes groter dan de oorspronkelijke wieltjes van het articlel.

De wieltjes zijn aan slijtage onderhevig. Deze slijtage is afhankelijk van vele factoren, zoals de ondergrond, de lenghte en het gewicht van de gebruiker, de weersomstandigheden, het materiaal en de hardheid van de wieltjes. Daarom dienen de wieltjes regelmatig te worden verrangen.

1. Draai de asschroeven (20)/(21) los met twee binnenzenskantsleutels in maat 5.
2. Verwijder de asschroeven en verwijder het wieltie.
3. Monteer hetijke wieljtje (16) en zet dit vast met de asschroeven.

Na het verwangen:

Gebruik het wielje Niet, als het na de verwang- ing aan de zijkant schuurt!

Verzeker uervaan dat na de eerste rijminuten alle schroeven nog vastzitten en er niets is losgerakt of versoepeld.

Haal de asschroeven nog eenmaal aan om ervoor te zorgen dat het wieltje rustig loopt en de lagers geen geluid make.

Kogellagers verrangen (afb. G)

1. Verwijder het wieltje (16) zoals beschreiben in het gedeelte "Wielfjes verrangen".
2. Duw met behulp van een binnenzenskantsleuteel een lager (18) eruit.
3. Verwijder de afstandshouder (19) uith het wieltie en draai deze om.
4. Duw het andere lager eruit met een binnenzeskantsleutel.
5. Plaats een neuew lager. Draai het wieltje om,
   plaats de afstandshoender en plaatservol-gens een tweede neuew lager in het wieltje.
6. Bevestig het wieljtje wee, zoals beschreiben in het gedeelte "Wieltjes verrangen".

Opslag, reiniging

Het wordt aanbevolen het articel na gebruik grondig te reinigen en te drogen.

Verwijderkleine steentjes of andere voorwerpen die door gebruik aan de wieltjes zijn blijven hangen.Droog natte of vochtige kogellagers af met een schon doeek.Vet de lagers aan de buitenkant met een hiertoe geschikt smeermiddel in om roestvorming aan de buitenkant te voorkomen. Bewaar het artikel altiid op een droge plaats.

Afvalverwerking

Voer het articlel en de verpakkingsmateriaIen af in overeenstemming met de actuele lokale voorschriften. Berg

verpakkingsmaterialen (zoals bv. foliezakjes) op buiten het bereik van kinderen. Bijkomende informatatie over de afvoer van het onbruikbaar geworden articikel krijgt u bij uw gemeente- of stadsbestuur. Voer het articel en de verpakking milieuvriendelijk af.

De recyclingcode dient om verschillende materialen voor recyclingdoeleinden te kenmerken. De code bestaat uit een

recyclingsymbol voor de recyclingcyclus en een nummer dat het materiaal kenmerkt.

Opmerkingen over garantie en serviceafhandeling

Het articlel werden met de grootste zorgvuldigheid en onder permanent toezicht geproduedd. De firma DELTA-SPORT HANDELSKONTOR GmbH verleent particuliere eindklanten op dit articlel drie waar garantie, te rekenen vanaf de datum van aankoop (garantietermijn) en dit op grond van de volgende bepalingen. De garantie geldt alleen voor materiaal- en verwerkingsfouten.

De garantie is nicht van toepassing op onderden die aan een normale slijtage onderhevig zich en.daarom als Niet-slijtvaste onderden te beschouwen zich (bv. batterijen) en evenmin op breekbare onderden, bv. schakelaars, accu's of onderden die van glas gemaakt zich.

Uit de garantie voortvloeije claims zich uitgeslo- ten als het articlel onvakkundig, verkeerd of Niet in het kader van de Voorziene bpaling of in het kader van het voorziene gebruiksdoeleinde gebruikt. werk of indien richtlijnen in de gebruiksaanwijzing. Niet in acht genomen werden, tenzij de eindklant aantoont dat er sprake is van een materiaal- of verwerkingsfout die Niet op een van de hoger vermelde omstandigheden gebaseerd is.

Uit de garantie voortvloeije claims können alleenijdens de garantieperiode op vertoon van de originele kassabon ingediend worden. Gelieve waarom de originele kassabonte bewaren. De garantieperiode wordt door eventuele reparations op grond van de garantie, wettelijk waarborg of coulance Niet verlangd. Dit geldt ook voor verrangen en gerepareerde onderdelen.

Gelieve u bij klachten in eerste instantie tot de hieronder vermelde servicehotline te richten of met ons per e-mail contact op te nemen. Is er spreake van een garantiegeval, dan worden het artikel door ons - maar once keuze - voor u Gratis gerepareerd, worden het verwangen of worden de aankoopsom terugbetaaald. Verdere rechten op grond van de garantie bestaan Niet.

Uw wettelijk rechten, in het bijzonder rechten op garantie gegen over de betreffende verkoper, worden door deze garantie Niet beperkt.

IAN:437057_2304

BE Service Belgie

Tel.: [phone]

E-Mail: [e-mail]

NL Service Nederland

Tel.: [phone]

E-Mail: [e-mail]
