Produkttyp	Großradroller
Marke	Crivit
Modell	IAN 103909
Maximale Belastung	100 kg
Abmessungen (ausgeklappt)	Ca. 36,5 × 106,5 × 103 cm (L × H × L)
Abmessungen (zusammengeklappt)	Ca. 12 × 34,5 × 86,5 cm (L × H × L)
Lenkerhöhe	Verstellbar von ca. 92 bis 106,5 cm
Gewicht	Ca. 5,5 kg
Raddurchmesser	200 mm
Lagertyp	ABEC 7
Bremse	Blechbremse am Trittbrett
Ständer	Integriert, ausklappbar zum Parken
Faltbarkeit	Ja, mit Schnellspanner und Hebel
Lenkerverstellung	4 Höhen, Arretierung per Knopf und Schnellspanner
Verwendung	Freizeit, private Nutzung im Freien (außerhalb öffentlicher Straßen)
Empfohlenes Alter	Nicht angegeben (erfordert Konzentration, kein Spielzeug)
Rahmenmaterial	Nicht angegeben (Schätzung: Aluminium oder leichter Stahl)
Pflege	Reinigung und Trocknung nach Gebrauch, Schmierung der Lager
Garantie	3 Jahre (defekte Teile, außer normalem Verschleiß)
Ersatzteile	Erhältlich auf www.delta-sport.com

Häufig gestellte Fragen - IAN 103909 CRIVIT

Wie entfalte und falte ich den Roller?

Zum Entfalten lösen Sie den unteren Schnellspanner, ziehen Sie den Hebel nach oben und kippen Sie die Lenksäule nach vorne, bis sie einrastet, dann ziehen Sie den Schnellspanner wieder fest. Zum Falten machen Sie das Gegenteil: Lösen Sie den Schnellspanner, drücken Sie den Arretierknopf, schieben Sie die Säule nach vorne bis zum Einrasten, dann festziehen.

Wie stelle ich die Lenkerhöhe ein?

Lösen Sie den Schnellspanner an der Lenksäule. Ziehen Sie die Säule nach oben, bis der Arretierknopf in eines der vier Löcher einrastet. Sichern Sie durch Festziehen des Schnellspanners. Verwenden Sie den Roller nur, wenn der Knopf richtig eingerastet ist.

Was ist das maximale unterstützte Gewicht?

Das maximale Benutzergewicht beträgt 100 kg. Überschreiten Sie diese Grenze nicht, um Bruch- oder Verletzungsrisiken zu vermeiden.

Kann ich diesen Roller auf öffentlichen Straßen verwenden?

Nein, dieser Artikel ist kein Fahrzeug im Sinne der Straßenverkehrsordnung und darf nicht auf öffentlichen Straßen benutzt werden. Verwenden Sie ihn nur auf privatem oder geeignetem Gelände. Informieren Sie sich über die geltenden lokalen Gesetze.

Wie tausche ich die Räder aus?

Lösen Sie die Achsschrauben mit zwei 5-mm-Inbusschlüsseln. Entfernen Sie die Schrauben und das alte Rad, setzen Sie das neue Rad ein (gleicher Durchmesser 200 mm) und befestigen Sie es mit den Schrauben. Überprüfen Sie den festen Sitz nach einigen Minuten Fahrt.

Was tun, wenn der Lenker Spiel hat oder klemmt?

Das Lenkerkopf-Steuerlager ist voreingestellt. Wenn es Spiel hat oder klemmt, lassen Sie es von einem Fachhändler oder Fahrradgeschäft einstellen. Versuchen Sie nicht, es selbst ohne Fachkenntnis einzustellen.

Wie pflege ich den Roller?

Nach jedem Gebrauch reinigen und trocknen Sie ihn gründlich. Entfernen Sie steckengebliebene Steine aus den Rädern. Wenn die Lager nass sind, trocknen Sie sie mit einem sauberen Tuch und schmieren Sie die Außenseite mit einem geeigneten Schmiermittel. Lagern Sie an einem trockenen Ort.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie immer einen Helm sowie Schutz für Hände, Handgelenke, Ellenbogen und Knie. Tragen Sie geschlossene Schuhe. Fahren Sie nicht ohne Schutz, um Verletzungen bei Stürzen zu vermeiden.

Können die Lager ausgetauscht werden?

Ja, die Kugellager (Typ ABEC 7) sind austauschbar. Bauen Sie das Rad aus, hebeln Sie das alte Lager mit einem Inbusschlüssel heraus, setzen Sie die neuen Lager unter Beachtung der Reihenfolge (Distanzstück dazwischen) ein, und montieren Sie das Rad wieder.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.delta-sport.com erhältlich, Rubrik Service - Lidl Ersatzteilservice. Sie können auch den Kundendienst unter 0842 665566 (Schweiz, 0,08 CHF/min) kontaktieren.

BEDIENUNGSANLEITUNG IAN 103909 CRIVIT

Kleppen Sie vor dem Lien des Sierte mit den Abblusungen aus und malchen sie sich onschiebend mit allen Funktionen des Anteils verlust.

（）

D/A/CH-Gabnchnerwinsung und Sicherheitswirse 5

10/01 Mada d'anglai inlucrices da sicuitie 9

I/CH Iauioe i 0o o di icunzza 13

(1) (2) (3)
Ulfennlang	3
Technische Daten	3
Bauvermögen/geräte Verwendung	5
Sicherheitskosten	6
Menge	6
Anteile in der Transportzustand versetzen	6
Verwendung	6
Wertung	7
Flüge und Legung	7
Hinweis aus Ernährung	7
3 Jahre Garantie	8
(4)
Contesto del fornirur	13
Daf technik	13
Utilizzo conforme	13
Anvanzare per la sanità	13
Mannoogi	14
Sistemare l'articolo per il passaro	14
Utilizzo	14
Assistenza	15
Cura e consuluzioni	15
Indicazione per lo amolmenteo	15
3 anni di genere	16

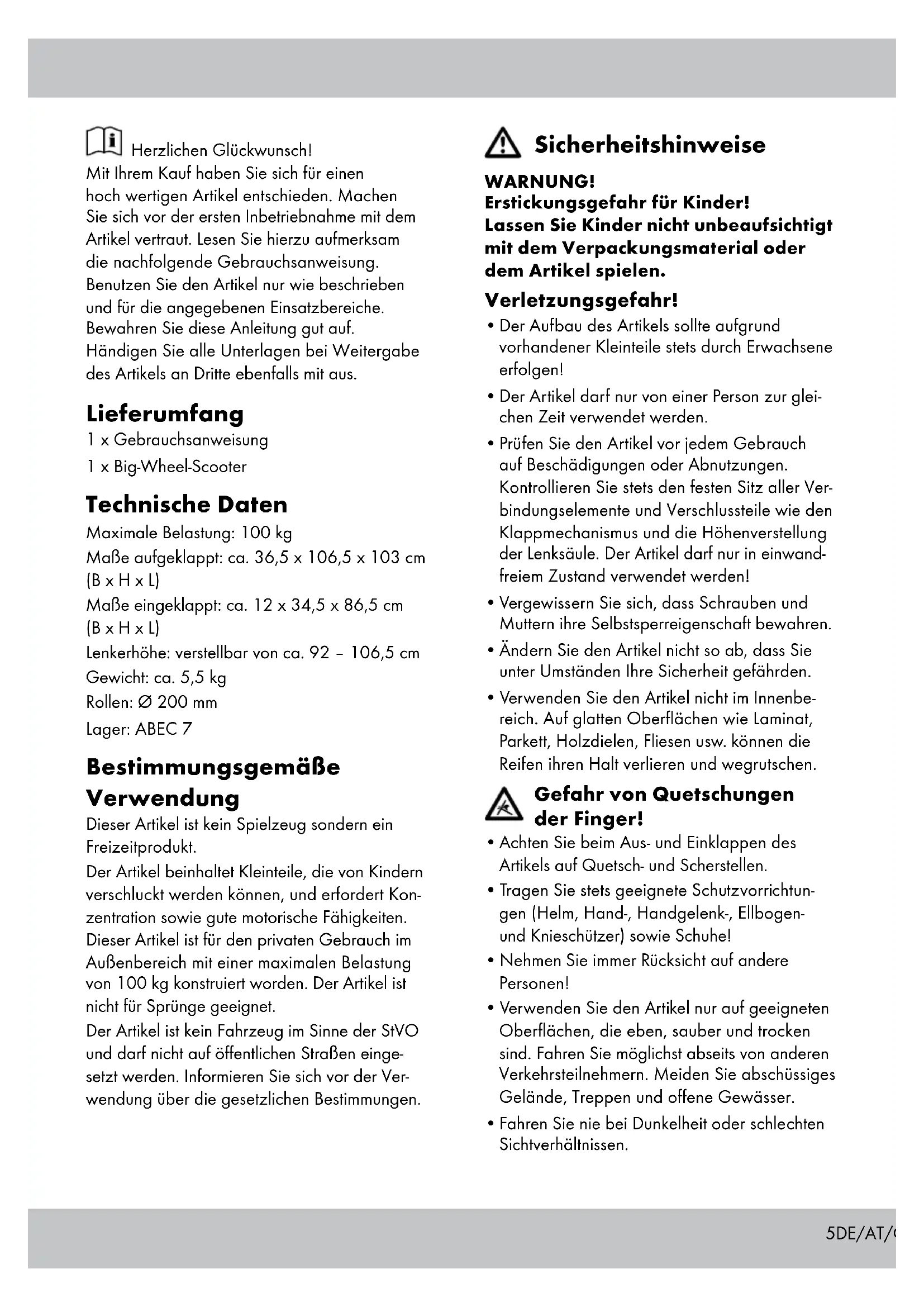

Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hoch wertigen Antikel entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Antikel vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung. Benutzen Sie den Antikel nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Antikels an Dritte ebenfalls mit aus.

Lieferumfang

1 x Gebrauchsanweisung

1 x Big-Wheel-Scooter

Technische Daten

Maximale Belastung: 100kg

MaBe aufgeklappt: ca. 36,5 × 106,5 × 103 cm (B x H x L)

Maße eingeklappt: ca. 12 × 34,5 × 86,5 cm (B x H x L)

Lenkerhöhe: verstellbar von ca. 92 - 106,5 cm Gewicht: ca. 5,5 kg

Rollen: 200mm

Lager: ABEC 7

Bestimmungsgemäß

Verwendung

Dieser Artikel ist kein Spielzeug sondern ein Freizeitprodukt.

Der Antikel beinhaltet Kleinteile, die von Kindern verschluckt werden konnen, und erfordert Konzentration sowie gute motorische Fähigkeiten. Dieser Antikel ist für den privaten Gebrauch im Außenbereich mit einer maximalen Belastung von 100 kg konstruiert worden. Der Antikel ist nicht für Sprünge geeignet.

Der Artikel ist kein Fahrzeug im Sinne der StVO undarf nicht auf öffentlichen StraBen eingesetzt werden.Informieren Sie sich vor der Verwendung uber die gesetzlichen Bestimmungen.

Sicherheitshinweise

WARNING!

Erstickungsgefahr fur Kinder! Lassen Sie Kinder nicht unbeaufsichtigt mit dem Verpackungsmaterial oder dem Artikel spielen.

Verletzungsgefahr!

• Der Aufbau des Artikels sollte aufgrund vorhandener Kleinteile stets durch Erwachsene erfolgen!
• Der Antikelarf nur von einer Person zur gleichen Zeit verwendet werden.
• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Kontrollieren Sie stets den festen Sitz aller Verbindungselemente und Verschlusssteile wie den Klappmechanismus und die Höhenverstellung der Lenksäule. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
  Vergewissern Sie sich, dass Schrauben und Muttern ihre Selfsperreigenschaft bewahren.
• Ändern Sie den Antikel nicht so ab, dass Sie unter Umständen ihre Sicherheit gefährden.
• Verwenden Sie den Anteil nicht im Innenbereich. Auf glatten Oberflächen wie Laminat, Parkett, Holzdielen, Fliesen usw. können die Reifen ihren Halt verlieren und wegrutschen.

Gefahr von Quetschungend er Finger!

• Achten Sie beim Aus- und Einklappen des Artikels auf Quetsch- und Scherstellen.
• Tragen Sie stets geeignete Schutzvorrichtungen (Helm, Hand-, Handgelenk-, Ellbogenund Knieschützer) sowie Schuhe!
• Nehmen Sie immer Rücksicht auf andere Personen!
• Verwenden Sie den Antikel nur auf geeigneten Oberflächen, die eben, sauber und trocken sind. Fahren Sie möglichst abseits von anderen Verkehrsteilnehmern. Meiden Sie abschüssiges Gelände, Treppen und offene Gewässer.

• Fahren Sie nie bei Dunkelheit oder schlechten Sichtverhältnissen.

• Bei Dauergebrauch wird die Bremse besteht. Berühren Sie diese vor dem Abkühlen nicht, um Verbrennungen zu vermeiden.

• Lassen Sie Ihr Kind den Antikel nicht unbeaufsichtigt benutzen, da Kinder die potenziellen Gefahren nicht einschätzen konnen.

Vermeidung von Sachschäden!

• Meiden Sie Wasser, Öl, Schlaglöcher und sehr raue Oberflächen.

Montage

Der Antikel wird im Transportzustand zusammengeklappt gefelfert. Umihn in Fahrbereitschaft zu versetzen, gehen Sie folgendermaBen vor:

Ausklappen (Abb. A)

1. Losen Sie den unteren Schnellverschluss (1).
2. Ziehen Sie den Hebel (2) nach oben und klappen Sie die Lenksäule (3) nach vorne, bis diese einrastet.
3. Sichern Sie den Klappmechanismus durch Feststellen des unteren Schnellverschlusses.

Griffe montieren (Abb. B)

1. Losen Sie die Griffe (4) aus den Halterungen (5).
2. Drücken Sie die Arretierknöpfe (6) an den Griffen herunter und schieben Sie die Griffe auf beiden Seiten in das T-Rohr (7) der Lenksäule. Die Arretierknöpfe müssen hörbar in die vorgesehenen Bohrungen (8) einrasten.

Lenksäulenhöhe einstellen (Abb. C)

Die Lenksäule kann auf vier verschiedene Höhen eingestellt werden. Der Antikelarf nur verwendet werden, wenn der Arretierknopf in eine der vier vorgesehenen Bohrungen eingerastet ist und die Lenksäule anschließend mit dem Schnellverschluss geschichert wird!

1. Losen Sie den Schnellverschluss (9) an der Lenksäule.
2. Ziehen Sie die Lenksäule (10) nach oben, bis der Arretierknopf (11) in eine der vier Bohrungen (12) einrastet.
3. Sichern Sie die Lenksäule durch Feststellen des Schnellverschlusses.

Lenkkopflager (Abb. D)

Bei Auslieferung des Artikels ist das Lenkkopflager voreingestellt. Sollte der Lenker nach einiger Zeit zu viel Spiel haben oder zu schwergängig werden, lessen Sie das Lenkkopflager von einem Fachhändler oder einem Fahrradgeschäft einstellen.

Artikel in den

Transportzustand versetzen

1. Schnellverschluss an der Lenksäule offen, Arretierknopf drücken, Lenksäule bis gaz nach unter schiben, anschließend Schnell-verschluss feststellen.
2. Arretierknöppe der Griffe drücken, Griffe aus dem T-Rohrziehen und an den Halterungen befestigen.
3. Unteren Schnellverschluss losen (Abb. E) und Hebel (2) nach obenziehen, Lenksäule in Richtung Deck drucken, bis diese einrastet (Abb. F). Unteren Schnellverschluss feststellen (Abb. G).

Verwendung

Fahren, Bremsen, Abstellen (Abb. H)

• Ein Bein auf das Deck (13) stellen und mit dem anderen Bein durch regelmäßiges Abstoßen Schwung geben.
  Zum Bremsen auf das Bremsblech (14) treten.
  Zum Abstellen den Ständer (15) ausklappen. Der Artikelarf nur auf ebenem Untergrund abgestellt werden.

Wartung

Austausch der Rollen (Abb. I) Wichtig!

Beachten Sie das Kapitel „Technische Daten". Rollen, die einen anderen Durchmesser haben, können die Fahreigenschaften verändern und unter Umständen zu einer Gefährung des Nutzers führen. Verwenden Sie keine Rollen, die sich nicht einwandfrei einbauen halten. Bauen Sie niemals großere Rollen ein als die ursprünglichen Rollen des Artikels.

Rollen nutzen sich ab. Diese Abnutzung ist von vielen Faktoren, wie zum Beispiel dem Boden, der Große und des Gewichts des Benutzers, den Wetterbedingungen, dem Material der Rollen und von deren Härte, abhängig. Daher ist es notwendig, sie hin und wieder auszufauschen.

1. Losen Sie die Achsschrauben (16) mit zwei Innensechskantschlüsseln Große 5.
2. Ziehen Sie die Achsschrauben Heraus und entfernen Sie die Rolle.
3. Bauen Sie die neue Rolle (17) wieder ein und befestigen Sie diese mit den Achsschrauben.

Nach dem Austausch:

Wenn die Rolle nach dem Austausch seitlich schleift, nicht verwenden! Vergewissern Sie sich, dass alle Schrauben nach den ersten Fahrminuten noch fest sind und sich nichts gelöst oder gelockert hat.

Spannen Sie die Rolle noch einmal, um Sicherzustellen, dass sie ruhig lauft und die Lager keine Gerausche machen.

Austausch der Kugellager (Abb. J)

1. Bauen Sie die Rolle (17), wie im Abschnitt „Austausch der Rolten" beschrieben, aus.
2. Hebeln Sie mit einem Innensechskantschlüssel das eine Lager (19) heraus.
3. Entfernen Sie den Abstandshalter (18) aus der Rolle und drehen Sie diese um.

4. Hebeln Sie das andere Lager mit einem Innensechskantschluss heraus.

5. Drücken Sie ein neues Lager ein. Drehen Sie die Rolle um, setzen Sie den Abstandshalter ein und drücken Sie anschließend ein zweites neues Lager ein.

6. Befestigen Sie die Rolle wieder, wie im Abschnitt „Austausch der Rollen" beschreiben.

Pflege und Lagerung

Nach Gebrauch des Artikels empfehlen wir gründliches Reinigen und Trocknen. Entfernen Sie keine Steinchen oder andere Gegenstände, die unter Umständen an den Rollen hangen geblieben sind. Nasse oder feucht Kugellager mit einem sauberen Tuch trocknen. Fetten Sie die Lager mit einem geeigneten Lagerfett von außen ein, um äußere Rostbildung zu vermeiden. Bewahren Sie den Antikel stets an einem trockenen Ort auf.

Hinweise zur Entsorgung

Verpackung und Antikelitte umweltgerecht und
sortenrein entsorgen!
Entsorgen Sie den Antikel uber einen zugelassenen Entsorgungsbetrieb oder uber ihre kommunale Gemeindeverwaltung.
Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diese Produkte drei Jahre Garantie ab Kaufdatum.itte bewahren Sie den Kassenbon auf. Die Garantie gilt nur fur Material- und Fabrikationsfehler und entfallt bei missbrauchlicher oder unsachgemäßer Behandlung. ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschrankt.

Bei etwaigen Beanstandungen wenden Sie sichitte an die unter stehende Service-Hotline odersetzen Sie sich per E-Mail mit uns in Verbindung.Unsere Servicemitarbeiter werden das weitereVorgehen Schnellsmoglich mit Ihnen abstommen.Wir werden Sie in jedem Fall personlich beraten. Die Garantiezeit wird durch etwaige Repa raturen aufgrund der Garantie, gesetzlicherGewährleistung oder Kulanz nicht verlangert.Dies gilt auch fur ersetze und reparierte Teile.Nach Ablauf der Garantie anfallende Reparatu- ren sind kostenpflichtig.

IAN:103909

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu ihrer Antikel finden Sie auch unter:

www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
