IAN 103909 - Monopattino elettrico CRIVIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monopattino a ruote grandi
Marca	Crivit
Modello	IAN 103909
Carico massimo	100 kg
Dimensioni (aperto)	Circa 36,5 × 106,5 × 103 cm (L × A × L)
Dimensioni (chiuso)	Circa 12 × 34,5 × 86,5 cm (L × A × L)
Altezza del manubrio	Regolabile da circa 92 a 106,5 cm
Peso	Circa 5,5 kg
Diametro delle ruote	200 mm
Tipo di cuscinetti	ABEC 7
Freno	Freno a lamiera sul pianale
Cavalletta	Integrata, pieghevole per il parcheggio
Piegatura	Sì, con chiusura rapida e leva
Regolazione del manubrio	4 altezze, blocco tramite pulsante e chiusura rapida
Utilizzo	Svago, uso privato all'aperto (fuori dalla pubblica via)
Età consigliata	Non specificato (richiede concentrazione, non un giocattolo)
Materiale del telaio	Non specificato (stima: alluminio o acciaio leggero)
Manutenzione	Pulizia e asciugatura dopo l'uso, lubrificazione dei cuscinetti
Garanzia	3 anni (parti difettose, esclusa usura normale)
Ricambi	Disponibili su www.delta-sport.com

Domande frequenti - IAN 103909 CRIVIT

Come aprire e chiudere il monopattino?

Per aprire, allentare la chiusura rapida inferiore, tirare la leva verso l'alto e inclinare la colonna di direzione in avanti fino a quando si blocca, quindi stringere la chiusura rapida. Per chiudere, fare il contrario: allentare la chiusura rapida, premere il pulsante di blocco, spingere la colonna in avanti fino allo scatto, quindi stringere.

Come regolare l'altezza del manubrio?

Allentare la chiusura rapida sulla colonna di direzione. Tirare la colonna verso l'alto fino a quando il pulsante di blocco si inserisce in uno dei quattro fori. Assicurarsi stringendo la chiusura rapida. Utilizzare il monopattino solo se il pulsante è ben bloccato.

Qual è il peso massimo supportato?

Il peso massimo dell'utente è di 100 kg. Non superare questo limite per evitare rischi di rottura o lesioni.

Posso usare questo monopattino sulla pubblica via?

No, questo articolo non è un veicolo ai sensi del Codice della Strada e non deve circolare sulla pubblica via. Utilizzarlo solo su terreni privati o adatti. Informarsi sulle leggi locali vigenti.

Come sostituire le ruote?

Allentare le viti dell'asse con due chiavi a brugola da 5 mm. Rimuovere le viti e la ruota usata, installare la nuova ruota (stesso diametro 200 mm) e fissare con le viti. Controllare il serraggio dopo alcuni minuti di guida.

Cosa fare se il manubrio ha gioco o si blocca?

Il cuscinetto di testa del manubrio è preimpostato. Se presenta gioco o si blocca, farlo regolare da un rivenditore specializzato o da un negozio di biciclette. Non tentare di regolarlo da soli senza competenza.

Come mantenere il monopattino?

Dopo ogni utilizzo, pulire e asciugare accuratamente. Rimuovere i sassi incastrati nelle ruote. Se i cuscinetti sono bagnati, asciugarli con un panno pulito e lubrificare l'esterno con un lubrificante adatto. Conservare in un luogo asciutto.

Quali equipaggiamenti di protezione devo indossare?

Indossare sempre un casco e protezioni per mani, polsi, gomiti e ginocchia. Indossare scarpe chiuse. Non guidare senza protezioni per evitare lesioni in caso di caduta.

I cuscinetti possono essere sostituiti?

Sì, i cuscinetti a sfera (tipo ABEC 7) sono sostituibili. Smontare la ruota, fare leva per estrarre il vecchio cuscinetto con una chiave a brugola, inserire i nuovi cuscinetti rispettando l'ordine (pezzo distanziale tra di loro), quindi rimontare la ruota.

Dove posso trovare i ricambi?

I ricambi sono disponibili sul sito www.delta-sport.com, sezione Service - Servizio ricambi Lidl. È inoltre possibile contattare il servizio clienti al 0842 665566 (Svizzera, 0,08 CHF/min).

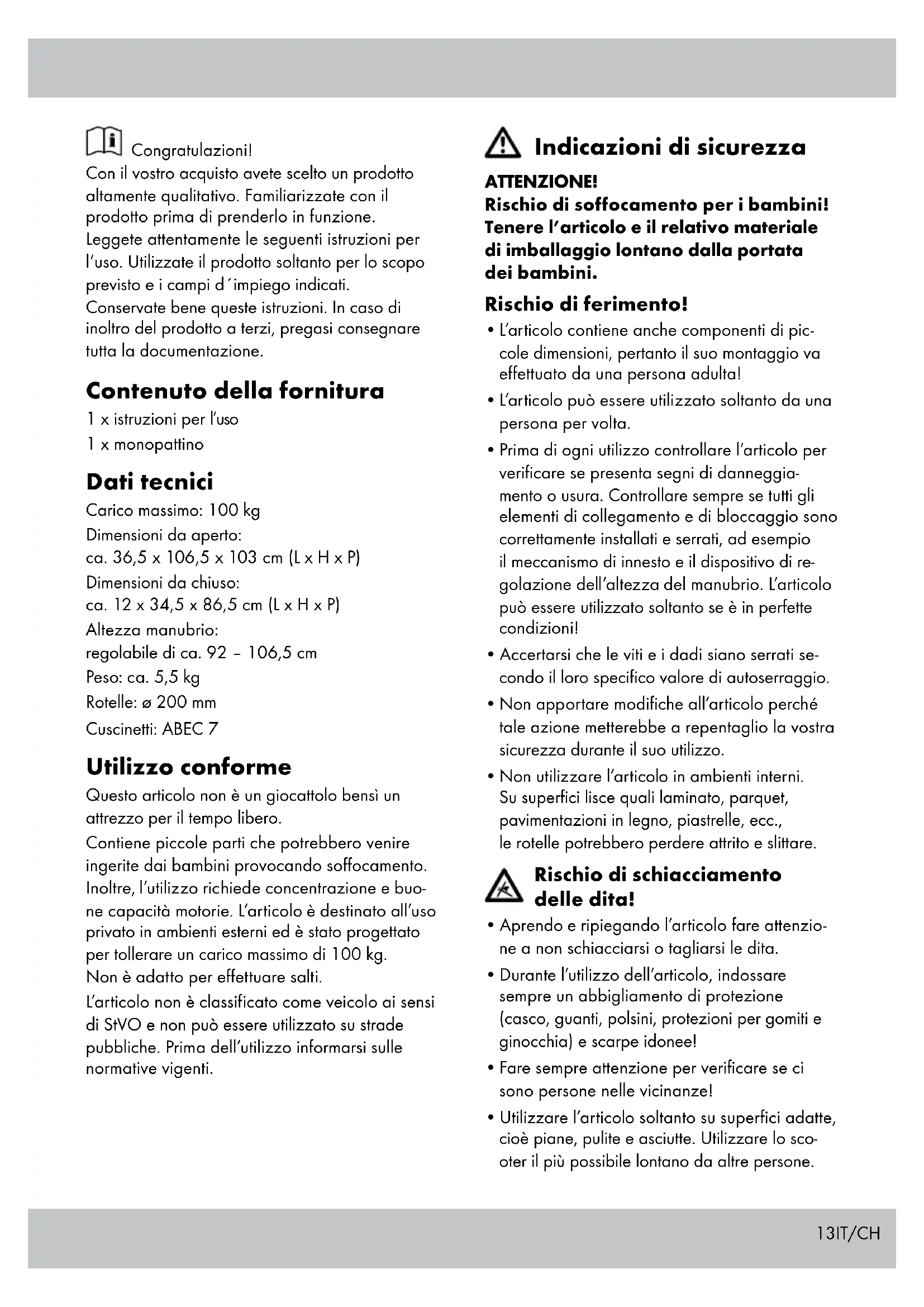

MANUALE UTENTE IAN 103909 CRIVIT

Primo di ceggare ribarate la paglia con lo impeggi e familiarizzato o cui sono le funzioni dl'appotenzi.

（）

Con il vostro acquisto avete scelto un prodotto altamente qualitativo. Familiarizzate con il prodotto prima di prenderlo in funzione.

Leggete attendamente le seguenti istruzioni per l'uso. Utilizzate il prodotto soltanto per lo scopo previsto e i campi d'impiego indicati.

Conservate bene queste istruzioni. In caso di inoltro del prodotto a terzi, pregasi consignare tutte la documentazione.

Contenuto della fornitura

1 x istruzioni per l'uso

1 x monopattino

Dati tecnici

Carico massimo: 100kg

Dimensioni da aperto:

ca. 36,5× 106,5× 103cm (L× H× P)

Dimensioni da chioso:

ca. 12 × 34,5 × 86,5 cm( L × H × P)

Altezza manubrio:

regolabile di ca. 92 - 106,5 cm

Peso: ca. 5,5 kg

Questo articolo non è un giocattolo bensi un attrezzo per il tempo libero.

Contiene piccole parti che potrebbero venire ingerite dai bambini provocando soffocamento. Inoltre, l'utilizzo richiede concentrazione e buone capacità motorie. L'articolo è destinato all'uso privato in ambienti esterni ed è stato progettato per tollerare un carico massimo di 100 kg. Non è adatto per effettuare salti.

L'articolo non è classificato come veicolo ai sensi di StVO e non può essere utilizzato su strade pubbliche. Prima dell'utilizzo informarsi sulle normative vigenti.

A

Indicazioni di sicurezza

ATTENZIONE!

Rischio di soffocamento per i bambini! Tenere l'articolo e il relative materiale di imballaggio lontano alla portata dei bambini.

Rischio di ferimento!

• L'articolo contieneanchescomponentidi piccole dimensioni,pertanto il suo montaggio vaeffettuato da una persona adulta!
  L'articolo cui esere utilizzato soltanto da una persona per volta.
• Prima di anni utilizzato controllare l'articolo per verificare se presenta segni di danneggia-mentation o usura. Controllare sempre se tutti gli elementi di collegamento e di bloccaggio sono correttamente installati e serrati, ad esempio il meccanismo di innesto e il dispositivo di regolazione dell'altezza del manubrio. L'articolo cui quodessere utilizzato soltanto se è in perfette condizioni!
• Accertarsi che le viti e i dadi siano serrati secondo il loro specifico valore di autoserraggio.
  Non apportare modifiche all'articolo perché tale azione metterebbe a repentaglio la vostra sicurezza durante il suo utilizzo.
  Non utilizzato l'articolo in ambienti interni. Su superfici lisce quali laminato, parquet, pavimentazioni in legno, piastrelle, ecc., le rotelle potrebbero perdere attrito e slittar

Rischio di schiacciamento delle dita!

• Aprendo e ripiegando l'articolo fare attenzione a non schiacciarsi o tagliarsi le dita.
• Durante l'utilizzo dell'articolo, indossare sempre un abbigliamento di protezione (casco, quanti, Polsini, protezioni per gomiti e ginocchia) e scarpe idonee!
• Fare sempre attenzione per verificare se ci sono persone nelle vicinanze!
• Utilizzare l'articolo soltanto su superfici adatte,cisione piane,pulite e asciutte. Utilizzare lo scooter il più possibile lontano da autres persone.

Evitare terreni accidentati, scale e acque aperte.

Nonutilizzare l'articolo quando e buio in condizioni di scarsa visibilità.
- In caso di uso prolongato il freno si surriscala. Per evitare il rischio di usioni, non toccarlo prima che si sia raffreddato.
- Tenere l'articolo lontano alla portata dei bambini perché questi non sono in grado di riconoscere i rischi legati al suo utilizzo.

Evitare i danni materiali!

• Evitare acqua, olio, buche e superfici molto irregulari.

Montaggio

L'articolo viene consegnato piegato e richiuso. Per portarlo in condizioni di utilizzo, procedere nel seguente modo:

1. Allentare il raccordo a innesto rapido inferiore (1).
2. Tirare verso l'alto la leva (2) e spingere in avanti il piantone del manubrio (3) fin quando non si innesta.
3. Fissare il meccanismo di inesto serrando il raccordo a inesto rapido inferiore.

Montare le manopole (Fig. B)

1. Allentare le manopole (4) dai supporti (5).
2. Premere gli elementi di bloccaggio (6) sulle manopole e farle scorrere su entrambi i lati del tubo a T (7) del pianitone. Gli elementi di bloccaggio devono innestarsi nei forisi predisposi (8) emettendo unclc udibile.

Regolare l'altezza del pianitone (Fig. C)

Il piantone può essere regolato a quattro altezza diverse. L'articolo può essere utilizzato soltanto se l'elemento di bloccaggio è innestato in uno dei quattro fori predispositi e il piantone è fissato con il raccordo a innesto rapido!

1. Allentare il raccordo a inesto rapido (9) nel piantone.

2. Tirare il piantone (10) verso l'alto fino a quando I'elemento di bloccaggio (11) non si innesta in uno dei quattro fori (12).

3. Fissare il piantone serrando il raccordo a innesto rapido.

Cuscinetto del manubrio (Fig. D)

L'articoloiene segnato con il cuscinotto preregolato. Se dato un poco di tempo il manubrio risulta troppo lento o troppo duro, rivolgersi a un rivenditore o un negozio di bici per far regolare di nuovo il cuscinotto del manubrio.

Sistemare l'articolo per il trasporto

1. Allentare il raccordo a innesto rapido nel piantone, premere l'elemento di bloccaggio, far scorrere il piantone interamente verso il basso, quindi fissare il raccordo.
2. Premere gli elementi di bloccaggio delle manopole, staccare le manopole dal tubo a T e fissarle ai relativi supporti.
3. Allentare il raccordo a inesto rapido inferiore (Fig. E) e tirare la leva verso l'alto (2), spingere il manubrio in direzione della pedana fino a farlo inestare (Fig. F). Serrare il raccordo a inesto rapido inferiore (Fig. G).

Utilizzo

Guidare, frenare, parcheggiare (Fig. H)

Appoggiare una gamba sulla pedana (13) e con l'altra dare una spinta con ritmo regolare.
Per frenare premere sulla piastra del freno (14).
- Per parcheggiare, allungare e posizionare il cavalletto (15). L'articolo cui esse utilizzato soltanto su terrelli piani.

Assistenza

Sostituzione delle rotelle (Fig. 1) Importante!

Fare riferimento al capitolo "Dati tec-nici". Le rotelle con diametro diverso possono modificare le caratteristiche di movimento dello scooter e in determinate circostanze determinare un rischio per l'utilizzatore. Non utilizzato rotelle che non possono essere installate correttamente. Non utilizzato rotelle più grande di quella originali dell'articolo.

Le rotelle si usurano. Questa usura è dovuta a diversi fattori, quali ad esempio il terreno, la corporatura e il peso dell'utilizzatore, le condizioni atmocferiche, il materiale delle rotelle e la loro direzza. Pertanto, è necessario sostituirle periodicamente.

1. Allentare le viti dell'assale (16) usingle due chiavi a brugola (dimensione 5).
2. Togliere le viti dell'assale e staccare la rotella.
3. Montare la rotella nuova (17) e fissarla con le viti suddette.

Dopo la sostituzione:

Se dato la sostuzione la rotella tende
verso un lato, non utilizzato I'articolo! Accertarsi che tutte le viti dato i primi
minuti diutilizzo siano allaquate
tamente serrate e che nessun compo-
nente si sua allentato. Far funzionare la rotella allaora una
volta per assicurarsi che giri corretta-
mente e che i cuscinetti non emettano
rumore.

Sostituzione dei cuscinetti (Fig. J)

1. Smontare la rotella (17) come descripto nel paragrafo "Sostituzione delle rotelle".
2. Staccare un cuscinetto (19) using una chiave a brugola.
3. Staccare il distanziale (18) alla rotella e girare la rotella.

4. Staccare l'altro cuscinetto con la chiave a brugola.

5. Installare un nuovo cuscinotto. Girare la rotella, posizionare il distanziale e premere in sede il nuovo cuscinotto.

6. Fissare nuovamente la rotella come descripto nel paragrafo "Sostituzione delle rotelle".

Cura e conservazione

Dopo l'utilizzo dell'articolo si raccomanda di pulirlo e asciugarlo accuratamente. Rimuovere piccole pietre o altri oggetti che potrebbero essere rimasti incastrati nelle rotelle. Asciugare con un panno pulito i cuscinetti a sfera bagnati o umidi. Per evitare la formazione di ruggine lubricare esternamente i cuscinetti usingo un lubricante idoneo.Conservare l'articolo sempre in un luogo asciutto.

Indicazioni per los smaltimento

Smaltire l'imballaggio e l'articolo in modo ecocompatible e indifferenziato! Smaltire l'articolo mediante un'azienda per lo smaltimento o un'amministrazione comunale. Osservare le disposizioni vigenti.

3 anni di garanzia

Questo prodotto è stato fabbricato con grande attenzione e sottomosto a costanti controlli.

La garanzia è di tre anni alla data d'acquisto.

Conservi lo scontrino fiscale.

La garanzia vale solo su difetti di materiale o di fabbricazione e decade in caso di uso errato o non conforme. Questa garanzia non costituisce una limitazione ai Suoi diritti legali e in particolare al diritto di garanzia.

Per eventuali reclami vi preghiamo di contattare il seguente servizio hotline o mettervi in comunicazione con moi via e-mail. I nostri addetti all'assistenza concorderanno con voi come procedere nel modo più rapido possibile.

In qualsiasi caso vi consiglieremo per le vostre esigenze specifiche.

Il periodo di garanzia noniene prolongato a seguito di riparazioni effettuate in garanzia, secondo il diritto di garanzia o per correntezza commerciale. Lo stesso valeanche per le parti sostituite o riparate. Le riparazioni dopo la scadenza della garanzia verranno effettuate a pagamento.

IAN: 103909

CH Assistenza Svizzera

Tel.: [phone]

(0,08 CHF/Min.)

telefonia mobile

max. 0,40 CHF/Min.)

E-Mail: [e-mail]

E' possibile trovare i pezzi di ricambio del vostro prodotto.
anche su: www.delta-sport.com, rubrica servizio di assistenza

• pezzi di ricambio Lidl
