MANUALE UTENTE TN4Dse TEAC

CAUTELA: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO). NON CI SONO PARTI RIPARABILI ALL’INTERNO DESTINATE ALL’UTENTE. PER LE RIPARAZIONI RIVOLGERSI SOLO A PERSONALE QUALIFICATO. Il simbolo di un fulmine appuntito dentro un triangolo equilatero avverte l’utente della presenza di “tensioni pericolose” non isolate all’interno del contenitore del prodotto che possono essere di intensità sufficiente per costituire un rischio di scossa elettrica alle persone. Il punto esclamativo all’interno di un triangolo equi-latero avverte l’utente della presenza di importanti istruzioni operative e di manutenzione nella docu-mentazione che accompagna l’apparecchio.

AVVERTENZA: PER PREVENIRE IL PERICOLO

DI INCENDI O DI FOLGORAZIONE, NON

ESPORRE QUESTO APPARATO ALLA PIOGGIA O

ALL’UMIDITÀ. CAUTELA o NON RIMUOVERE IL COPERCHIO O L’INVOLUCRO ESTERNO PER ESPORRE LE PARTI ELETTRONICHE. ALL’INTERNO NON CI SONO PARTI RIPARABILI DALL’UTENTE. o SE SI VERIFICANO PROBLEMI CON QUESTO PRODOTTO, CONTATTARE IL NEGOZIO DOVE È STATO ACQUISTATO L’APPARECCHIO PER UNA RIPARAZIONE. NON USARE IL PRODOTTO FINO A CHE NON SIA STATO RIPARATO. o L’USO DI CONTROLLI O REGOLAZIONI O L’ESECUZIONE DI PROCEDURE DIVERSE DA QUELLE SPECIFICATE QUI POTREBBERO PROVOCARE PERICOLOSE ESPOSIZIONI A RADIAZIONI.1) Leggere le seguenti istruzioni.2) Conservare queste istruzioni.3) Prestare attenzione agli avvertimenti.4) Seguire tutte le istruzioni.5) Non usare l’apparecchio vicino all’acqua.6) Pulire solo con un panno asciutto.7) Non bloccare le aperture per la ventilazione. Installare secondo le istruzioni del costruttore.8) Non installare l’apparecchio vicino a fonti di calore come radiatori, regolatori di calore, stufe o altri apparecchi che producono calore (inclusi gli amplificatori).9) Non eliminare la spina polarizzata di sicurezza o la spina di messa a terra. La spina polarizzata ha due lame, una più larga dell’altra. Una spina di messa a terra ha due lame e una terza punta di messa terra. La lama larga o la terza punta sono fornite per la vostra sicurezza. Se la spina fornita non è adatta al tipo di presa, consultate un elettricista per sostituire la presa obsoleta.10) Non calpestare o strattonare il cordone di alimentazione, in modo particolare vicino alla spina e alla presa a cui è colle-gato l’apparecchio e dal punto in cui esce dall’apparecchio.11) Usare solamente attacchi/accessori specificati dal costruttore.12) Usare solo carrello, supporto, trep-piede, mensola o tavola specificata dal costruttore o venduto insieme all’ap-parecchio. Quando viene usato un carrello, prestare attenzione quando si sposta la combinazione carrello/appa-rato per evitare cadute da sopra.13) Scollegare questo apparato durante temporali o quando non viene utilizzato per lunghi periodi di tempo.14) Rivolgersi solo a personale qualificato. La riparazione è richiesta quando l’apparecchio è stato danneggiato in qualunque modo, come nel caso che il cordone dell’ali-mentazione o la spina siano stati danneggiati, l’apparecchio sia stato esposto a pioggia o umidità, non funzioni corretta-mente o sia stato lasciato cadere. o Questo apparecchio consuma una quantità di corrente elettrica irrilevante dalla presa di rete mentre il suo inter-ruttore POWER o STANDBY/ON non è in posizione ON. o La presa di rete è utilizzata come dispositivo di scon- nessione; il quale dovrebbe restare sempre operabile. o Si deve usare cautela quando si usano gli auricolari o le cuffie con il prodotto, perché un eccesso di pressione sonora (volume) negli auricolari o nelle cuffie può cau-sare la perdita dell’udito. CAUTELA o Non esporre questo apparecchio a gocce o schizzi. o Non appoggiare alcun contenitore, come un vaso, pieno d’acqua sopra l’apparecchio. o Non installare questo apparecchio in spazi ristretti come una libreria o ambienti simili. o Questo apparecchio dovrebbe essere collocato suf- ficientemente vicino alla presa AC in modo da poter facilmente afferrare la spina del cordone di alimenta-zione in qualsiasi momento. Modello per l’Europa Questo prodotto è conforme alla richiesta delle direttive europee e agli altri regolamenti della commissione. Per gli utenti europei Smaltimento delle apparecchiature elettriche ed elet-troniche e di batterie e/o accumulatoria) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti urbani mediante impianti di raccolta designati dal governo o dalle autorità locali.b) Il corretto smaltimento di apparecchiature elettroni-che/elettriche e di batterie/accumulatori, contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull’ambiente.c) Lo smaltimento non corretto di apparecchiature elettro-niche/elettriche e di batterie/accumulatori può avere gravi conseguenze per l’ambiente e la salute umana a causa della presenza di sostanze pericolose nelle apparecchiature.d) Il simbolo RAEE (Rifiuti Apparecchiature Elettriche ed Elettroniche), che mostra un bidone con ruote barrato, indica che le apparecchiature elettriche/elettroniche e le batterie/accumulatori devono essere raccolti e smaltiti separatamente dai rifiuti domestici.Se una batteria o accumulatore contiene più dei valori specificati di piombo (Pb), mercurio (Hg) e/o cadmio (Cd) come definito nella direttiva sulle bat-terie (2006/66/CE, 2013/56/UE), i simboli chimici per quegli elementi sarà indicato sotto al simbolo RAEE.e) I centri di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature elettroniche/elettriche e dei rifiuti di batterie/accumulatori, si prega di contattare il comune, il servizio di smaltimento rifiuti o il negozio dove è stato acquistato l’apparecchio. Pb, Hg, Cd I nomi delle aziende e dei prodotti citati in questo documento sono marchi o marchi registrati dei rispettivi proprietari.ITALIANO Grazie per aver scelto TEAC. Leggere attentamente que-sto manuale per ottenere le migliori prestazioni da questo apparecchio.Dopo averlo letto, si consiglia di conservarlo in un luogo sicuro per riferimenti futuri. Indice

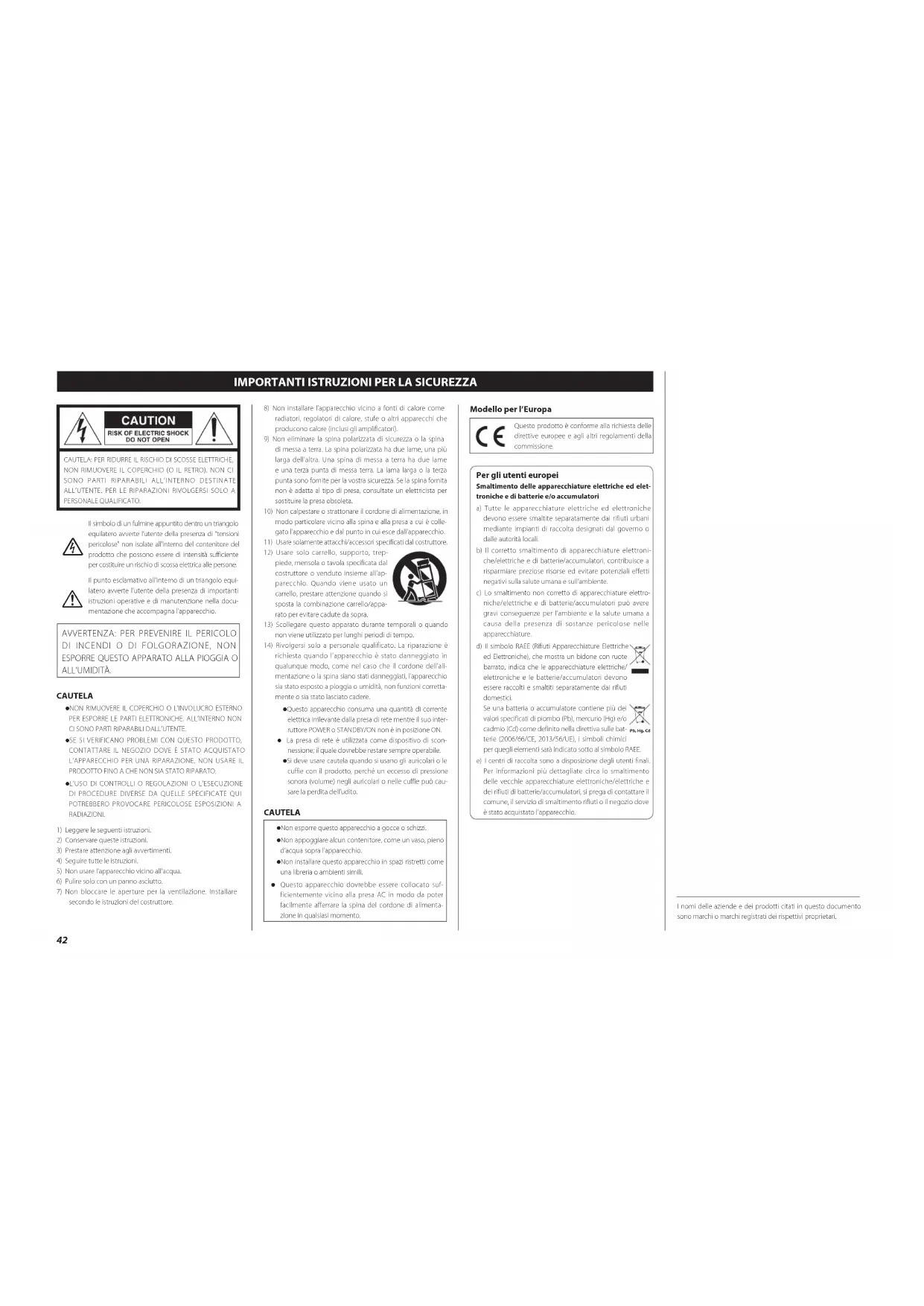

IMPORTANTI ISTRUZIONI PER LA SICUREZZA................42

• Prima dell’uso p. 43
• Maneggiare i dischi p. 43
• Preparazione del giradischi p. 44
• Collegamenti p. 45
• Coperchio antipolvere p. 46
• Nomi e funzioni delle parti p. 46
• Operazioni di base p. 46
• Note sulle puntine p. 47
• Sostituzione della cartuccia p. 48
• Risoluzione dei problemi p. 48
• Specifiche Prima dell’uso o Il voltaggio fornito all’unità deve corrispondere alla ten- sione indicata sul pannello posteriore. Se si è in dubbio riguardo a ciò, consultare un elettricista. Manutenzione Se la superficie dell’unità si sporca, pulirla con un panno mor-bido o utilizzare sapone liquido neutro diluito. Lasciare asciugare completamente la superficie dell’unità prima di utilizzarla. o Non utilizzare panni chimici, solventi o sostanze simili per- ché potrebbero danneggiare la superficie dell’unità. p. 49

CAUTELA Per motivi di sicurezza, scollegare il cavo di alimentazione dalla presa di corrente prima di pulirla. Utilizzo del sito TEAC International È possibile scaricare gli aggiornamenti per questa unità dal sito TEAC International: https://teac.jp/int/ Fare clic su Language in alto a destra della pagina e selezionare il paese o la regione desiderati per accedere a una pagina nella lingua corrispondente. Accessori inclusi Controllare che la confezione comprenda tutti gli accessori in dotazione indicati di seguito. Si prega di contattare il negozio dove è stata acquistata l’unità se uno qualsiasi di questi acces-sori è mancante o è stato danneggiato durante il trasporto.Tappeto di feltro × 1Adattatore 45 giri × 1Contrappeso × 1Conchiglia × 1Cartuccia stereo tipo Sumiko MM (Oyster) preinstallataPiatto × 1Coperchio antipolvere × 1Cerniere coperchio antipolvere × 2Cavo audio RCA con terminale di massa × 1Adattatore per corrente alternata (GPE036W-240150) × 1Manuale di istruzioni (questo documento) × 1 o Per informazioni sulla garanzia, consultare la pagina67. Precauzioni per l’uso o Non collocare alcun oggetto sul coperchio antipolvere. Gli oggetti sul coperchio potrebbero causare disturbi a causa di vibrazioni o cadere, soprattutto durante la riproduzione. o Evitare di collocare l’unità alla luce solare diretta, vicino a una fonte di calore o in altre condizioni simili. Non collocare l’unità sopra un amplificatore o altri dispositivi che possono generare calore superiore alla temperatura di funziona-mento di questa unità. Ciò potrebbe causare scolorimento, deformazione o malfunzionamenti. o Poiché l’unità potrebbe divenire calda durante il funziona- mento, lasciare sempre uno spazio sufficiente intorno per la ventilazione. Quando si installa questa unità, lasciare un po‘ di spazio (almeno 20cm) dagli altri dispositivi e le pareti per consentire una buona dissipazione del calore.Quando si colloca in un rack, per esempio, lasciare almeno 35cm sopra e 10cm dietro. Il mancato rispetto di queste precauzioni potrebbe causare un surriscaldamento interno e provocare incendi. o NON SPOSTARE L’unità DURANTE LA RIPRODUZIONE. Durante la riproduzione, il disco ruota. Non sollevare o spostare l’unità durante la riproduzione. Ciò potrebbe dan-neggiare il disco, la puntina, la cartuccia o l’unità. o Rimuovere sempre il disco prima di trasferirsi o spostare l’unità. Spostare l’unità con un disco sul piatto girevole potrebbe danneggiare il disco, la puntina e la cartuccia o potrebbe causare malfunzionamenti. Maneggiare i dischi Come tenere i dischi Quando si tiene un disco o lo si rimuove dalla custodia, evitare di toccare i solchi tenendolo per l’etichetta e il bordo con una mano o tenendolo per i bordi con entrambe le mani.Etichetta SolchiBordo esterno Pulizia o Le impronte digitali e la polvere su un disco possono cau- sare rumore e salti, così come danneggiare il disco stesso e la puntina. Usare un pulisci-dischi reperibile in commercio per pulire i dischi. Non usare solventi o qualcosa di diverso da un pulisci-dischi. Tali sostanze potrebbero danneggiare la superficie del disco. o Quando si utilizza un pulisci-dischi, pulire la superficie del disco con un movimento circolare, seguendo i solchi. Precauzioni per l’uso o Non lasciare i dischi in luoghi esposti alla luce solare diretta o molto caldi o molto umidi. Lasciare un disco in tali condi-zioni per lungo tempo può causare deformazioni, crescita di muffe o altri danni. o Non impilare più dischi o collocare oggetti pesanti su di loro. Non lasciare i dischi in posizione angolata per lunghi periodi di tempo. Ciò potrebbe causare deformazioni o altri danni. o Non lasciare che oggetti duri vengano in contatto diretta- mente con i solchi. Ciò potrebbe graffiarli. o Dopo aver terminato la riproduzione di un disco, rimetterlo sempre nella sua custodia per una corretta conservazione. Lasciare un disco non protetto potrebbe causare deforma-zioni o graffi. o Non utilizzare dischi con crepe.44 Tenere l’unità in standby durante l’installazione (

a pagina45). 1 I cuscinetti sono attaccati al braccetto per l’uso durante il trasporto. Rimuoverli nella direzione delle frecce.

Cuscinetto per il trasporto Cuscinetto per il trasporto 2 Mettere l’unità su una supercie piana. Posizionarla su una superficie piana, in modo che il disco possa venire letto in modo accurato. 3 Installare il piatto giradischi. Allineare il piatto giradischi con l’albero centrale e installarlo. o Posizionare il lato maggiore del foro verso il basso. Albero centrale Piatto 4 Posizionare il tappeto di feltro sul giradischi. Posizionare il tappeto di feltro incluso con il giradischi prima dell’uso. 5 Installare il contrappeso. Posizionare il contrappeso all’estremità del braccetto e ruotarlo delicatamente in senso orario per stringerlo. o Quando il contrappeso può essere spostato verso il cuscinetto, l’installazione è completa.

Contrappeso Cuscinetto 6 Installare la conchiglia. Inserire la conchiglia alla fine del braccetto e ruotare il dado per fissarla al suo posto. Conchiglia Dado Bilanciare il braccetto e regolare la pressione della puntina

Ghiera anti-skating Levetta del braccetto Contrappeso Anello di regolazione della pressione Linea centrale 1 Impostare la ghiera anti-skating a zero. 2 Spostare il fermo del braccetto verso destra per rilasciare il braccetto. Fermo

3 Sollevare la levetta del braccetto e spo- stare leggermente il braccetto verso sinistra. 4 Abbassare la levetta del braccetto. Preparazione del giradischi 5 Ruotare il contrappeso e regolarlo in modo che il braccetto rimanga bilanciato in sospensione.

o Rimuovere il cappuccio di protezione dalla puntina prima di eseguire le regolazioni. o Fare attenzione a non lasciare che la puntina tocchi l’unità. 6 Riportare il braccetto alla sua posizione originale e spostare il fermo del brac- cetto verso sinistra per bloccarlo. 7 Ruotare l’anello di regolazione della pressione della puntina in modo che la linea centrale sia allineata con lo 0 (zero) della scala.

o Ruotare solo l’anello. Fare attenzione a non ruotare anche il contrappeso.ITALIANO

Connettore a massa ( ) Utilizzare il filo di massa del cavo audio RCA in dotazione per collegare questo connettore al connettore di massa dell’amplificatore. o Questo NON è un connettore di messa a terra elettrica.Se il rumore dagli altoparlanti è notevoleSe collegando il cavo di massa del cavo audio al termi-nale di massa di questa unità il rumore non diminuisce, scollegare il filo di massa e controllare di nuovo l’audio. Scegliere la combinazione (cavo connesso/disconnesso) che offre un risultato migliore.

Connettori di uscita audio analogica (L/R) Queste sono uscite audio analogiche.L’impostazione del commutatore PHONO EQ cambia il tipo di segnale in uscita.Utilizzare il cavo audio incluso (o quelli disponibili in commercio) per collegare altri dispositivi ai connettori di uscita di questa unità.

PHONO EQ (interruttore di impostazione di uscita audio)

I segnali amplificati dall’equalizzatore phono incorporato vengono emessi dai connettori di uscita audio analogici (L/R). THRU Il segnale della cartuccia MC o MM viene emesso diret-tamente attraverso i connettori di uscita audio analogica (L/R).Collegare a un dispositivo con ingressi phono, come ad esempio un preamplificatore con equalizzazione phono o un amplificatore con connettori di ingresso phono. o Al momento della spedizione dalla fabbrica, questo è impostato su ON.CAUTELAQuando è impostato su ON, se viene collegato agli ingressi PHONO di un amplificatore, per esempio, l’uscita dagli altoparlanti o dalle cuffie sarà molto forte, per cui potrebbe danneggiare le apparecchiature o l’udito.

Connettore di ingresso DC Dopo aver completato tutti gli altri collegamenti, collegare l’alimentatore AC incluso a questa presa.Verificare che la spina di alimentazione dell’alimentatore AC sia inserita in una presa di corrente. o Non utilizzare un alimentatore AC diverso da quello in dotazione. o L’adattatore AC incluso ha spine che possono essere cambiate. Collegare la spina adatta per il Paese in cui viene utilizzata.

Assicurarsi di collegare il cavo di alimen- tazione a una presa AC che fornisca la giusta tensione. Il collegamento a una presa che fornisce una tensione non cor- retta può provocare incendi o scosse elettriche.

Tenere la spina quando la si collega o scollega da una presa. Non tirare o strat- tonare il cavo di alimentazione.

Scollegare il cavo di alimentazione dalla presa di corrente quando non si pre- vede di utilizzare l’unità per un lungo periodo di tempo.

Pulsante STANDBY/ON Premere il pulsante STANDBY/ON per accendere l’unità o metterla in standby.

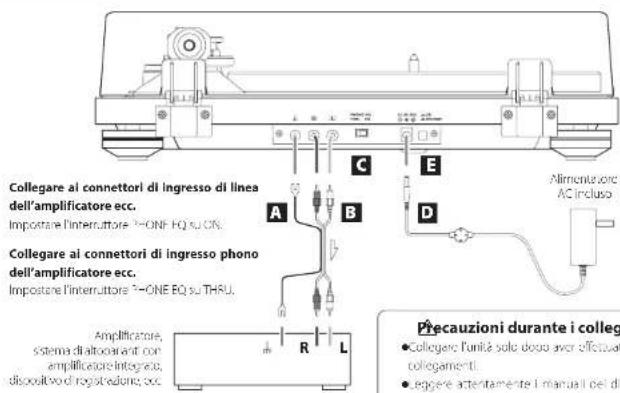

Collegare ai connettori di ingresso di linea dell’amplificatore ecc.Impostare l’interruttore PHONE EQ su ON.Collegare ai connettori di ingresso phono dell’amplificatore ecc.Impostare l’interruttore PHONE EQ su THRU.Alimentatore AC incluso

Precauzioni durante i collegamenti o Collegare l’unità solo dopo aver effettuato tutti gli altri i collegamenti. o Leggere attentamente i manuali dei dispositivi che si vogliono collegare e seguire le relative istruzioni quando si effettuano i collegamenti.Amplificatore, sistema di altoparlanti con amplificatore integrato, dispositivo di registrazione, ecc. 8 Ruotare il contrappeso in modo che la pressione della puntina indicata sulla scala di regolazione corrisponda al peso specicato per il tipo di cartuccia. o Il peso da impostare per la puntina della cartuccia in dotazione è di 2,3 g.Quindi, ruotare su 2.3 della scala del contrappeso quando si utilizza la cartuccia in dotazione.

o Ruotare il contrappeso nella direzione della freccia dell’illustrazione qui sopra, in modo che il valore cambi da 0 a 1 a 2.3. 9 Regolare il selettore di anti-skating. Iniziare con un’impostazione a 2.3 e regolare l’anti-skating durante la riproduzione del disco (pagina46) nella posi-zione in cui il bilanciamento sinistro/destro del volume risulti centrale.

ATTENZIONEA seconda delle condizioni di un disco, potrebbero veri-ficarsi uno sbilanciamento di volume tra il canale sinistro e destro e salti.In questi casi, provare a eseguire le seguenti correzioni.Se il suono salta indietro (la puntina salta indietro)ridurre leggermente la regolazione anti-skating.Se il suono salta in avanti (la puntina salta in avanti)aumentare leggermente la regolazione anti-skating.46 Montaggio del coperchio antipolvere CernieraUnità principaleCoperchio antipolvere 1 Inserire completamente le cerniere nei supporti alle estremità destra e sini- stra della parte posteriore dell’unità principale. 2 Allineare la parte superiore delle cerniere con i supporti del coperchio antipolvere e inserirle. o Chiudere il coperchio antipolvere durante la riproduzione. Dato che questo previene contatti esterni accidentali e scherma la pressione sonora esterna, è meno probabile che si verifichino disturbi durante la riproduzione. o Non aprire o chiudere il coperchio quando un disco è in riproduzione. In tal modo si evita, per esempio, che si verifi-chino salti della puntina sul disco. o Tenere il coperchio chiuso per quanto possibile per proteg- gere il disco dalla polvere. Rimozione del coperchio antipolvere Tenere entrambi i bordi del coperchio antipolvere e sollevarlo lentamente per rimuoverlo insieme alle cerniere dall’unità. Quindi, rimuovere le cerniere dal coperchio antipolvere. Coperchio antipolvere Apertura e chiusura del coperchio antipolvere AperturaAperturaTenere il bordo anteriore del coperchio antipolvere e sollevarlo delicatamente fino al suo completo arresto.Il coperchio antipolvere rimarrà aperto in questa posizione.ChiusuraAbbassare delicatamente il coperchio antipolvere fino alla sua completa chiusura.

Fare attenzione alle dita durante l’a- pertura e la chiusura del coperchio antipolvere. Operazioni di baseNomi e funzioni delle parti

Piatto del giradischi Posizionare il disco centrandolo sul piatto.

Anello per regolare il peso sulla puntina

Levetta del braccetto Utilizzare per alzare e abbassare il braccetto.Invece di usare un dito, si consiglia di utilizzare la levetta per alzare e abbassare il braccetto onde evitare di dan-neggiare i dischi e la puntina.

Fermo per il braccetto Questo è il supporto per il braccetto nella posizione di riposo. Spostare il fermo del braccetto verso destra per rilasciare il braccetto prima di riprodurre un disco.

Manopola di regolazione della velocità di rotazione Selezionare la velocità di rotazione indicata sul disco da riprodurre.La rotazione si fermerà quando questa è impostata a 0.

Conchiglia Questa è di tipo universale e permette di sostituire la cartuccia facilmente.

Riproduzione di dischi o Rimuovere il cappuccio protettivo dalla puntina prima di utilizzare il piatto girevole. 1 Premere il pulsante STANDBY/ON sul retro dell’unità per accenderla. 2 Aprire lentamente il coperchio antipolvere.

Fare attenzione alle dita, per esempio, durante l’apertura e la chiusura del coperchio antipolvere. 3 Posizionare un disco sul piatto. Durante la riproduzione di un 45 giri con il foro grande, utilizzare l’adattatore incluso.ITALIANO

Quando la riproduzione termina 1 Sollevare la levetta del braccetto per alzare la puntina dal disco e riportare il braccetto nella posizione di riposo. Braccetto Levetta del braccetto

2 Ruotare la manopola di regolazione della velocità di rotazione a 0 per fermare il giradischi. 7 Spostare il braccetto sul brano da cui si desidera avviare la riproduzione. 8 Abbassare la levetta del braccetto. Il braccetto si abbassa lentamente finché la puntina non tocca il disco e inizia la riproduzione. o Chiudere il coperchio antipolvere durante la ripro- duzione. Dato che questo previene contatti esterni accidentali e scherma la pressione sonora esterna, è meno probabile che si verifichino disturbi durante la riproduzione.

Non collocare nulla sopra il coperchio antipolvere. ATTENZIONE o Durante la riproduzione, non toccare il braccetto o il disco. In caso contrario, si potrebbe danneggiare la puntina o graffiare il disco. o Non interrompere con una mano la rotazione del piatto durante la riproduzione. Dal momento che questo prodotto non è un giradischi progettato per i DJ (trazione diretta), fare qualcosa di simile potrebbe causare malfunzionamenti. Durante la riproduzione di dischi, potrebbe verificarsi un feedback se il volume è troppo alto. Se questo accade, abbassare il volume dell’amplificatore. 4 Selezionare la velocità di rotazione indi- cata sul disco. La velocità di rotazione può essere impostata a 33 1/3 o 45RPM. 5 Spostare il fermo del braccetto verso destra per rilasciare il braccetto.

Fermo 6 Sollevare la levetta del braccetto. Questo solleva il braccetto in modo che lo stilo non toc- chi il disco anche se il braccetto viene spostato su di esso. Braccetto Levetta del braccetto

o È possibile lasciare la levetta abbassata e spostare manualmente il braccetto sopra il disco e poi abbas- sare lentamente il braccetto per avviare la riproduzione. Note sulle puntine o Se la puntina viene piegata (danneggiata), non sarà più in grado di tracciare con precisione i solchi. Dal momento che una puntina piegata potrebbe anche danneggiare i dischi e causare malfunzionamenti, bisogna maneggiare le puntine con cura. o Usare sempre un pulisci puntine disponibile in commercio per la pulizia. Usare altri metodi per la pulizia potrebbe dan- neggiare la puntina. Sostituzione della puntina Se la puntina si usura, non solo peggiora la qualità del suono, ma potrebbe anche danneggiare il disco. Dopo circa 300 ore di riproduzione, sostituire la puntina con una specifica. Utilizzare una puntina sostitutiva Sumiko Oyster. o Seguire le istruzioni per la sostituzione nel manuale della puntina di ricambio. ATTENZIONE o Poiché potrebbero verificarsi forti rumori, mettere l’unità in standby prima di cambiare la puntina. o Fare attenzione a non ferire le dita o danneggiare l’apparecchiatura. o Non permettere a bambini piccoli di ingerire accidental- mente una puntina. o Tenere presente che le puntine piegate, per esempio, a causa di insufficiente attenzione del cliente o altre cause esterne non sono coperte dalla garanzia.48 Risoluzione dei problemi Se si sperimentano problemi con questa unità, si prega di con-trollare i seguenti punti prima di richiedere assistenza. Qualcosa di diverso potrebbe essere la causa del problema. Si prega di verificare che anche i dispositivi collegati vengano utilizzati correttamente.Se l’unità persiste a non funzionare correttamente, contattare il rivenditore presso il quale è stata acquistata.Assenza di alimentazione. e Verificare che l’alimentatore sia collegato a una presa di corrente. Quindi, premere il pulsante STANDBY/ON per accendere l’unità (pagine45 e 46).Il giradischi non ruota. e Premere il pulsante STANDBY/ON per accendere l’unità (pagine45 e 46). e Regolare la manopola di regolazione della velocità di rotazione sulla velocità di rotazione indicata sul disco (pagina46).La velocità di rotazione del giradischi non è corretta. e Verificare che la manopola di regolazione della velocità di rotazione sia impostata a 33 e che ruoti circa 100 volte in 3 minuti.Il braccetto non scende neanche quando la levetta di sol-levamento è abbassata. e Bilanciare il braccetto e regolare la pressione della pun- tina (pagina44).Il suono è strano o si interrompe. e Controllare i connettori collegati all’amplificatore e impo- stare l’interruttore di impostazione PHONO EQ (uscita audio) (pagina45).L’intonazione è errata. e Selezionare la velocità di rotazione indicata sul disco (pagina46).Nessun suono. e Quando si collegano le prese di uscita audio analogi- che di questa unità alle prese di ingresso audio di un amplificatore o di un altro apparecchio, impostare l’inter-ruttore PHONO EQ (impostazione di uscita audio) su ON (pagina45).La riproduzione non è possibile; c’è del rumore. e Rimuovere il cappuccio protettivo dalla puntina prima di utilizzare il piatto girevole. e Ricollegare i cavi audio RCA. e Impronte digitali e polvere sul disco possono causare rumore e salti. Utilizzare un pulisci dischi disponibile in commercio per pulire i dischi (pagina43). e Pulire la puntina (pagina47). e Se la puntina è logora, sostituirla (pagina47). La neces- sità di sostituire la puntina dipende dalle condizioni di utilizzo, ma è consigliabile sostituirla dopo circa 300 ore di utilizzo. e Posizionare l’unità il più lontano possibile da televisori, forni a microonde e altri dispositivi che emettono onde elettromagnetiche. e Collegare l’adattatore AC a una presa diversa.Si verifica del rumore quando un disco è in riproduzione. e Potrebbe verificarsi del rumore se la pressione sulla puntina è superiore al valore specificato sulla cartuccia. Regolare la pressione della puntina in modo che sia del valore specificato (pagina44).Il suono salta. e Le vibrazioni causano salti. Collocare l’unità in un luogo stabile. e Pulire il disco. e Non utilizzare dischi graffiati. e Bilanciare il braccetto e regolare la pressione della puntina (pagina44). Se la pressione della puntina è inferiore al valore designato per la cartuccia, è più proba-bile che si verifichino salti. e Se lo stilo è piegato, sostituirlo. Sostituzione della cartuccia Per cambiare la cartuccia, rimuovere prima la conchiglia dal braccetto. o Nell’unità è installata una cartuccia tipo Sumiko Oyster MM. o Quando si utilizza un Oyster, rimuovere sempre la puntina della cartuccia prima di staccare la cartuccia stessa dalla conchiglia della testina e prima di collegare la cartuccia alla conchiglia della testina.Tirare la manopola della puntina verso il basso con una leg-gera angolazione dalla parte anteriore della cartuccia per rimuovere la putnina della cartuccia. Fare attenzione a non toccare il cantilever o lo stilo stesso.ConchigliaManopola della puntinaCartucciaStilo, cantileverGuide della conchiglia Viti Dadi 1 Scollegare i terminali della conchiglia dalla cartuccia. 2 Allentare le viti e rimuovere la cartuccia. 3 Fissare la nuova cartuccia e serrare le viti. Vedere la figura seguente per la posizione delle viti quando sono fissate.52,8 ±0,5 mm 4 Collegare i terminali della conchiglia alla cartuccia. o I segnali e i colori dei fili della conchiglia sono ripor- tati di seguito.Segnale ColoreCanale sinistro + BiancoCanale sinistro − BluCanale destro + RossoCanale destro − Verde 5 Bilanciare il braccetto e regolare la pres- sione della puntina. Seguire le procedure descritte in “Bilanciare il braccetto e regolare la pressione della puntina” a pagina44. Precauzioni quando si sostituisce la cartuccia Il peso delle cartucce che possono essere utilizzate con questa unità è limitato. Vedere “Braccetto” a pagina49. Controllare anche il peso accettabile della cartuccia (con la conchiglia inclusa) mostrato nella stessa pagina quando si cambia la conchiglia.Utilizzo delle cartucce MCL’amplificatore dell’equalizzatore incorporato in questa unità è per cartucce MM. Non supporta le cartucce MC.Per utilizzare una cartuccia MC, collegare questa unità ad un amplificatore di equalizzazione phono che supporti le cartucce MC o un amplificatore con un connettore di ingresso phono MC, per esempio. Quindi, impostare l’interruttore di imposta-zione PHONO EQ (uscita audio) di questa unità su THRU.ITALIANO

Specifiche Accessori in dotazione Tappeto di feltro × 1 Adattatore 45 giri × 1 Contrappeso × 1 Conchiglia × 1 Cartuccia stereo tipo Sumiko MM (Oyster) preinstallata Piatto × 1 Coperchio antipolvere × 1 Cerniere coperchio antipolvere × 2 Cavo audio RCA con terminale di massa × 1 Adattatore per corrente alternata (GPE036W-240150) × 1 Manuale di istruzioni (questo documento) × 1 o Per informazioni sulla garanzia, consultare la pagina67. o Le specifiche e l’aspetto sono soggetti a modifiche senza preavviso. o Peso e dimensioni sono approssimativi. o Le illustrazioni in questo manuale potrebbero differire leg- germente dai modelli di produzione. Generali Alimentazione AC Ingresso ..................... AC 100 V – AC 240 V, 50/60 Hz Uscita..................................... DC 24 V, 1500 mA Consumo Standby.......................................0,5 W o meno On (33, 45) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,0 W o meno Peso .................................................... 6,1 kg Temperatura di esercizio ........................da 5 °C a 35 °C Dimensioni (L × A × P) (incluse le parti sporgenti) Quando il coperchio antipolvere è chiuso 420 × 117 × 356 mm Quando il coperchio antipolvere è aperto 420 × 381 × 402 mm Quando il coperchio antipolvere è rimosso 420 × 102 × 356 mm o Dati relativi al funzionamento a 20 °C. Giradischi Sistema di trazione .............................Trazione diretta Motore............................................. Motore DC Velocità di rotazione........................ 331/3rpm, 45rpm Wow & flutter ............................ 0,1% o meno (tipico) Rapporto SN .......... 67 dB o superiore (pesato A, 20 kHz LPF) Giradischi (piatto) ........Alluminio pressofuso diametro 30 cm Braccetto Tipo di braccetto Braccetto a forma di S bilanciato staticamente Lunghezza effettiva del braccetto ..................... 223 mm Campo di variazione di pressione della puntina........... 0–5 g Peso della cartuccia accettato ......................... 4,0–13g 14–23g (con la conchiglia inclusa) Cartuccia Tipo....................................................... MM Tensione di uscita ............................... 4,0mV (1kHz) Pressione della puntina.......... 1,5–2,5g (raccomandati 2,3g) Peso della cartuccia ....................................... 5,3g Peso della conchiglia inclusa ......10 g (viti, dadi e fili compresi) o La necessità di sostituire la puntina dipende dalle condi- zioni di utilizzo, ma è consigliabile sostituirla dopo circa 300 ore di utilizzo. o Modello della puntina di ricambio: Sumiko Oyster Tensione di uscita PHONO EQ THRU................................ 4,0 mV (1 kHz) PHONO EQ ON.............................. 224mV (−13dBV) Connettori di uscita ....................................... RCA50 BELANGRIJKE VEILIGHEIDSINSTRUCTIES LET OP: LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. BEVAT GEEN ONDERDELEN WAAR GEBRUIKERS AAN KUNNEN WERKEN. LAAT ONDERHOUD OVER AAN BEVOEGD ONDERHOUDSPERSONEEL. Het bliksemsymbool in de driehoek waarschuwt de gebruiker voor gevaarlijke ongeïsoleerde spanning in de behuizing die mogelijk hoog genoeg is om een elektrische schok te veroorzaken. De gelijkzijdige driehoek met uitroepteken is bedoeld om de gebruiker te wijzen op belangrijke bedienings- of onderhoudsinstucties in de onder-houdshandleidingen voor dit apparaat.
