MANUALE UTENTE VIPNX Videotec

1 Informazioni sul presente manuale

Prima di installare e utilizzare questo prodotto leggere attentamente tutta la documentazione fornita. Tenere il manuale a portata di mano per consultazioni successive.

1.1 Convenzioni tipografiche

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema.

Si prega di leggere attentamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del sistema.

Si consiglia di leggere attentamente per comprendere le fasi successive.

2 Note sul copyright e informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

• Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contenuto senza preavviso. Ogni cura è stata posta nella raccolta e nella verifica della documentazione contenuta in questo manuale. Il produttore, tuttavia, non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso dicasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.
• Non utilizzare cavi con segni di usura o invecchiamento.
• Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale. L'uso di apparecchi non idonei può portare a gravi pericoli per la sicurezza del personale e dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.
• Prima di procedere con l'installazione, controllare che il materiale fornito corrisponda alle specifiche richieste esaminando le etichette di marcatura (4.2 Etichetta di marcatura del prodotto, pagina 2).

4 Identificazione

4.1 Descrizione e designazione del prodotto

Kit tergicristallo installabile direttamente sul corpo custodia. Spazzola e corpo in acciaio. Integra il supporto per l'iniettore di lavaggio proveniente dalla pompa. Disponibile per le custodie della serie NXM36.

4.2 Etichetta di marcatura del prodotto

Controllare l'etichetta posta sull'imballo del prodotto.

5 Preparazione del prodotto per l'utilizzo

Qualsiasi intervento non espressamente approvato dal costruttore fa decadere la garanzia.

5.1 Disimballaggio

Alla consegna del prodotto verificare che l'imballo sia integro e non presenti segni evidenti di cadute o abrasioni.

In caso di danni evidenti all'imballo contattare immediatamente il fornitore.

In caso di restituzione del prodotto malfunzionante è consigliato l'utilizzo dell'imballo originale per il trasporto.

Conservare l'imballo qualora fosse necessario inviare il prodotto in riparazione.

5.2 Contenuto

Controllare che il contenuto sia corrispondente alla lista del materiale sotto elencato:

- Kit tergicristallo

- Manuale di istruzioni

5.3 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del tecnico installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

6 Installazione

Prima di eseguire qualsiasi operazione assicurarsi di togliere tensione al prodotto.

ATTENZIONE! L'installazione e la manutenzione del dispositivo devono essere eseguite solo da personale tecnico specializzato.

6.4 Installazione del kit tergicristallo su custodia NXM36

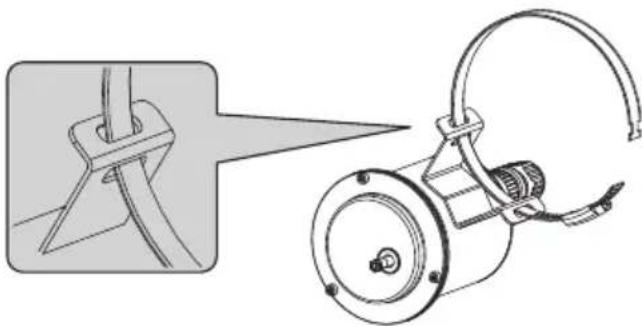

Inserire la fascetta metallica di fissaggio, aperta, attraverso le 2 asole del corpo del tergicristallo come mostrato in figura.

Posizionare il corpo tergicristallo facendo passare la fascetta attorno al corpo della custodia.

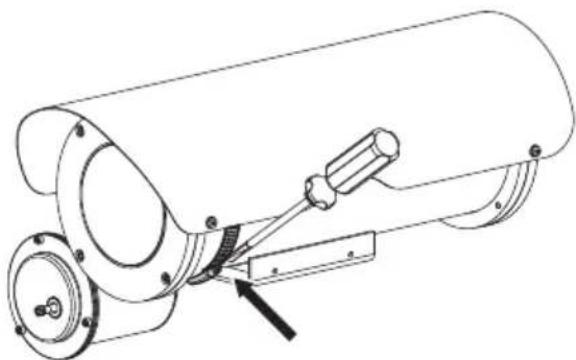

Serrare la fascetta con un cacciavite bloccando il corpo tergicristallo.

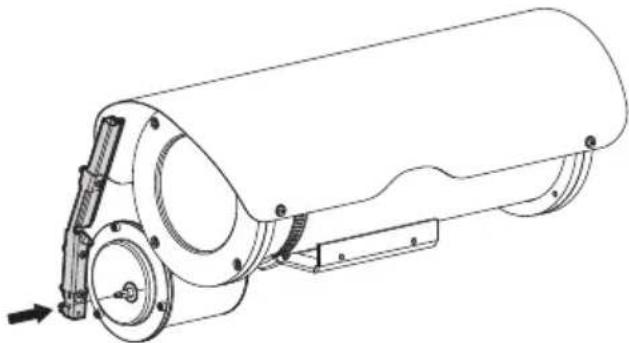

Montare la spazzola del tergicristallo sull'albero d'uscita fissandola nella posizione di riposo sul lato sinistro del vetro frontale.

Agendo sulla fascetta di fissaggio regolare eventualmente la posizione del corpo del tergicristallo in modo che questo non interferisca con il supporto della custodia. Il montaggio risulta così flessibile a seconda dell'orientamento della custodia.

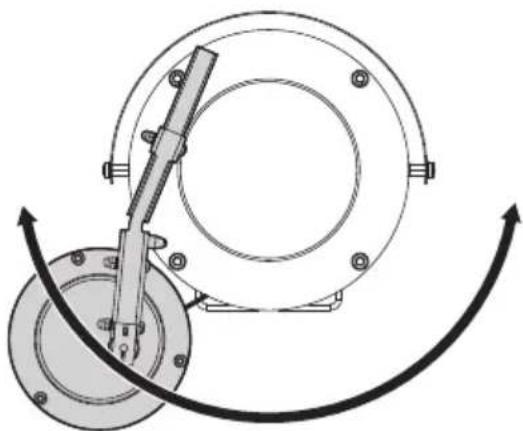

Fare attenzione alla regolazione della spazzola del tergicristallo nella custodia NXM36. Il movimento della spazzola non deve interferire con le teste delle viti.

Prestare attenzione che la tensione di alimentazione usata sia quella indicata sulla targhetta posta sul retro dell'apparecchiatura.

Effettuare le connessioni elettriche sul connettore femmina 3+PE come da schema elettrico.

Fig. 5

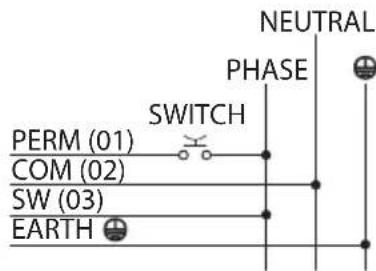

Alimentare il tergicristallo collegando la fase al morsetto 03 (SW) del connettore, il neutro al morsetto 02 (COM) del connettore e la terra al morsetto EARTH.

Collegare tramite un pulsante esterno la fase al morsetto 01 (PERM) del connettore.

Mantenendo premuto il pulsante esterno si otterrà un funzionamento continuo (permanente) del tergicristallo. Rilasciando il pulsante la spazzola del tergicristallo si porterà nella posizione di riposo al lato sinistro del vetro della custodia.

Nel caso si utilizzi un ricevitore collegare il morsetto 03 del connettore all'uscita SW del ricevitore, 01 a PERM e 02 a COM.

Collegare il tubo dell'impianto alimentazione acqua all'ugello spruzzatore della spazzola del tergicristallo e fissarlo con la fascetta plastica in dotazione.

7 Istruzioni di funzionamento ordinario

Non utilizzare il tergicristallo se la temperatura ambiente è inferiore a 0°C o in presenza di ghiaccio.

8 Informazioni sullo smaltimento e il riciclo

La Direttiva Europea 2012/19/UE sui Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) prevede che questi apparecchi non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani, ma che vengano raccolti separatamente per ottimizzare il flusso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e per l'ambiente dovuti alla presenza di sostanze potenzialmente pericolose.

Il simbolo del bidone barrato è riportato su tutti i prodotti per ricordarlo.

I rifiuti possono essere conferiti agli appositi centri di raccolta, oppure possono essere consegnati gratuitamente al distributore dove è stata acquistata l'apparecchiatura all'atto di acquisto di una nuova equivalente o senza obbligo di un acquisto nuovo per le apparecchiature di dimensioni minori di 25cm. Per ulteriori informazioni sulla corretta dismissione di questi apparecchi ci si può rivolgere al servizio pubblico preposto.

9 Dati tecnici

9.1 Meccanica

Spazzola e corpo in acciaio Inox AISI 316L

Dimensioni (ØxL): 100x169mm (non comprensivo di spazzola)

Peso unitario: 1.7kg

9.2 Elettrico

Connettore 3+1 contatti

Tensione di alimentazione/Corrente assorbita:

• 24Vac, 290mA max, 50/60Hz
• 230Vac, 30mA max, 50/60Hz

9.3 Certificazioni

Certificato CE

Grado di protezione IP (EN60529):

• IP66

Certificazione EAC

Lloyd's Register Marine Type Approval (certificazione valida solo per i codici: VIPNX1C, VIPNX2C)

10 Disegni tecnici

Le misure indicate sono espresse in millimetri.

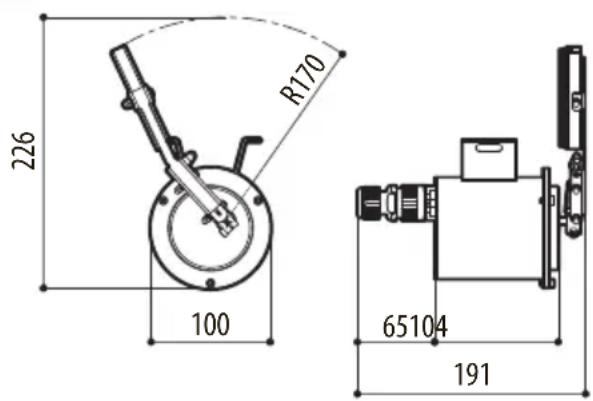

Fig. 6 VIPNX.
