Тип продукта	Промышленный комплект стеклоочистителя
Бренд	Videotec
Модель	VIPNX
Материал щетки и корпуса	Нержавеющая сталь AISI 316L
Напряжение питания	24 В перем. тока или 230 В перем. тока (в зависимости от модели)
Частота	50/60 Гц
Потребляемый ток	290 мА макс. (24 В перем. тока) / 30 мА макс. (230 В перем. тока)
Разъем	3+1 контакт (3+PE)
Степень защиты	IP66
Сертификаты	CE, EAC, Lloyd's Register Marine Type Approval (коды VIPNX1C, VIPNX2C)
Размеры (Д x Ш x В)	226 x 100 x 191 мм
Совместимость	Корпуса серии NXM36
Функции	Автоматическая очистка с возвратом в исходное положение; непрерывная работа с помощью кнопки
Установка	Монтаж на корпус с помощью металлического хомута
Содержимое комплекта	Комплект стеклоочистителя, инструкция по эксплуатации
Безопасность	Отключайте питание перед вмешательством; установка и обслуживание квалифицированным персоналом
Запасные части	Используйте только оригинальные детали
Рабочая температура	Выше 0°C (не использовать при температуре ниже или при наличии льда)

Часто задаваемые вопросы - VIPNX Videotec

Какие напряжения питания доступны для VIPNX?

VIPNX доступен в двух версиях: 24 В перем. тока (макс. 290 мА) и 230 В перем. тока (макс. 30 мА), обе на 50/60 Гц. Проверьте этикетку на устройстве, чтобы узнать напряжение вашей модели.

Как установить комплект стеклоочистителя на корпус NXM36?

Пропустите металлический хомут через прорези корпуса стеклоочистителя, затем оберните его вокруг корпуса. Затяните хомут отверткой. Установите щетку на выходной вал в положении покоя слева от стекла. При необходимости отрегулируйте положение, чтобы избежать помех с кронштейнами или головками винтов.

Что делать, если щетка стеклоочистителя не возвращается в исходное положение?

Проверьте электрическую проводку: клемма 03 (SW) должна быть подключена к фазе для работы, а клемма 01 (PERM) для возврата в исходное положение. Убедитесь, что кнопка или приемник правильно подключены. Если проблема сохраняется, обратитесь к квалифицированному специалисту.

Какие меры предосторожности следует соблюдать перед установкой стеклоочистителя?

Всегда отключайте электропитание перед любыми операциями. Установка и обслуживание должны выполняться квалифицированным техническим персоналом. Не используйте изношенные или поврежденные кабели, не вносите никаких изменений, не предусмотренных руководством.

Какова степень защиты VIPNX?

Степень защиты IP66 по стандарту EN60529, что означает полную защиту от пыли и устойчивость к мощным водяным струям.

Можно ли использовать стеклоочиститель в мороз?

Нет, не рекомендуется использовать стеклоочиститель при температуре окружающей среды ниже 0°C или при наличии льда, так как это может повредить механизм.

Сертифицирован ли продукт для морского применения?

Да, модели VIPNX1C и VIPNX2C имеют сертификацию Lloyd's Register Marine Type Approval. Все модели сертифицированы CE и EAC.

Как чистить и обслуживать стеклоочиститель?

Инструкция не содержит специальной процедуры очистки. Однако рекомендуется поддерживать щетку и корпус из нержавеющей стали в чистоте, периодически проверять затяжку хомута и состояние электрических соединений. В случае сомнений обратитесь к специалисту.

Где можно найти запасные части для VIPNX?

Используйте только оригинальные запасные части, предоставленные Videotec или сетью его авторизованных дистрибьюторов. Неоригинальные детали могут представлять угрозу безопасности.

Как выполнить электрическую проводку VIPNX?

Подключите разъем 3+PE по схеме: клемма 03 (SW) для управляемой фазы, клемма 02 (COM) для нейтрали, клемма 01 (PERM) для непрерывной работы через кнопку. Земля подключается к клемме EARTH. Для приемника соедините 03 с SW, 01 с PERM, 02 с COM.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VIPNX Videotec

1 О настоящем руководстве

Перед установкой и использованием этого изделия внимательно прочтите всю предоставленную документацию. Всегда держите руководство под рукой, чтобы им можно было воспользоваться в будущем.

1.1 Типографские условные обозначения

ПРЕДУПРЕЖДЕНИЕ!

Средний уровень опасности.

Данная операция крайне важна для обеспечения надлежащего функционирования системы.

Внимательно ознакомьтесь с описанием процедуры и выполните ее в соответствии с приведенными указаниями.

INFO

Описание характеристик системы.

Рекомендуем внимательно ознакомиться с содержанием этого раздела, для того чтобы понять следующие этапы.

2 Примечания в отношении авторского права и информация о торговых марках

Названия устройств или компаний, упоминаемые в настоящем документе, являются торговыми марками или зарегистрированными торговыми знаками соответствующих компаний.

З Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

• Производитель не несет ответственности за любые повреждения, возникающие в результате неправильного использования указанного в настоящем руководстве оборудования. Помимо этого, производитель сохраняет за собой право изменять содержание руководства без предварительного уведомления. Представленная в настоящем руководстве документация прошла тщательную проверку. Однако производитель не несет ответственности за ее использование. Аналогичные условия предусмотрены в отношении любого лица или компании, привлеченных для составления и создания данного руководства.

• Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.

- Не используйте кабели, которые кажутся изношенными или старыми.

- Никогда и ни при каких обстоятельствах не выполняйте изменений или подключений, не предусмотренных настоящим руководством. Ненадлежащее использование оборудования может привести к возникновению серьезных опасных ситуаций, угрожающих безопасности персонала и системы.

- Используйте только оригинальные запасные части. Неоригинальные запасные части могут привести к возникновению пожара, электрического разряда или другой опасной ситуации.

• Перед монтажом проверьте соответствие поставленных материалов спецификациям заказа, сверив идентификационные ярлыки (4.2 Этикетка с маркировкой продукта, страница 2).

4 Обозначение

4.1 Описание и обозначение типа устройства

Комплект стеклоочистителя, устанавливаемый непосредственно на корпус кожуха. Щетка и корпус из стали. Включает опору промывочного инжектора насоса. Предлагается для кожухов серии NXM36.

4.2 Этикетка с маркировкой продукта

Проверьте содержимое этикетки на упаковке изделия.

5 Подготовка устройства к использованию

Любое изменение, которое выполняется без разрешения, явным образом предоставленного производителем, аннулирует гарантию.

5.1 Распаковка

При получении устройства убедитесь, что упаковка не повреждена и не имеет явных признаков падения или царапин.

В случае наличия видимых повреждений незамедлительно свяжитесь с поставщиком.

В случае возврата неисправного устройства мы рекомендуем использовать оригинальную упаковку для транспортировки.

Сохраняйте упаковку на случай, если потребуется отправить устройство на ремонт.

5.2 Комплект оборудования

Проверьте комплект оборудования на соответствие представленному ниже списку материалов:

- Комплект стеклоочистителя

• Руководство по эксплуатации

5.3 Безопасная утилизация упаковочных материалов

Упаковочные материалы могут подвергаться переработке. Технический специалист установщика отвечает за сортировку материалов для переработки, а также за соблюдение требований законодательства, действующего в месте установки устройства.

2 MNVKVIPNX_2222_RU

6 Монтаж

Перед тем, как приступить к выполнению любых операций, убедитесь в том, что источник питания устройства отключен.

ПРЕДУПРЕЖДЕНИЕ! Установка и обслуживание устройства должны осуществляться только специализированным персоналом.

6.4 Установка комплекта стеклоочистителя на кожух NXM36

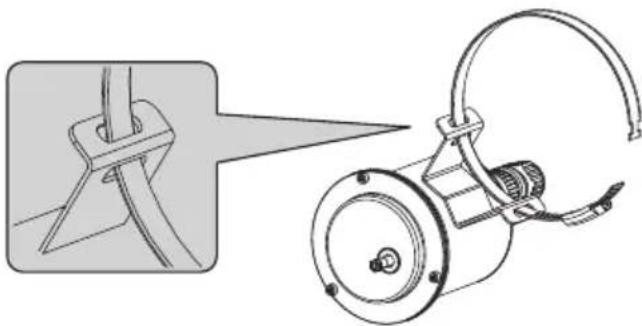

Вставить металлический крепежный хомут, открытый, через 2 петельки корпуса стеклоочистителя, как показано на рисунке.

Разместите корпус стеклоочистителя, пропустив хомут вокруг корпуса кожуха.

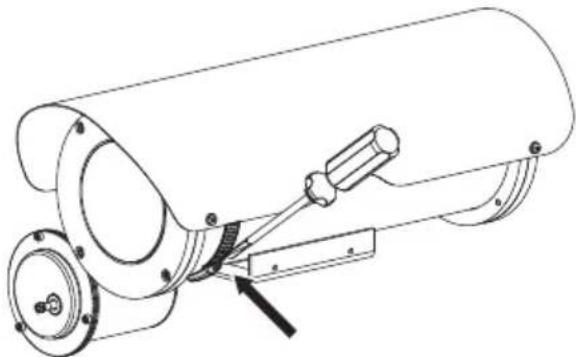

Затяните хомут с помощью отвертки, фиксируя положение корпуса стеклоочистителя.

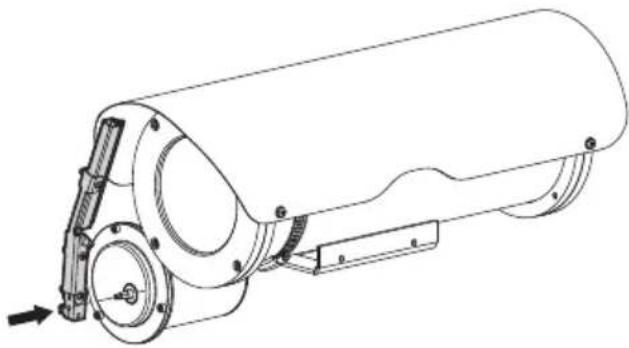

Установите щетку стеклоочистителя на выходном валу и зафиксируйте ее таким образом, чтобы в положении покоя она находилась с левой стороны от переднего стекла.

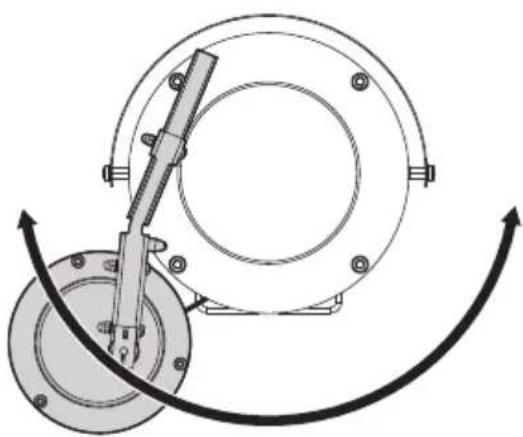

При необходимости, используйте крепежный хомут для того, чтобы отрегулировать положение корпуса стеклоочистителя и он не соприкасался с кронштейном кожуха. Получаемое соединение подстраивается под ориентацию кожуха.

Обратите внимание на положение щетки стеклоочистителя в случае кожуха NXM36. При движении щетка не должна задевать головки винтов.

6.5 Подключение проводов

Убедитесь, что напряжение используемого источника питания соответствует напряжению, указанному на табличке с задней стороны устройства.

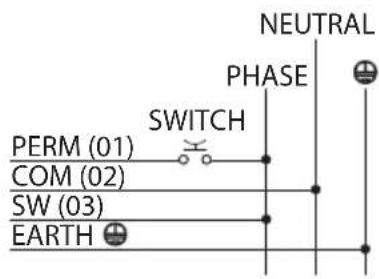

Подключите гнездовой разъем 3+PE согласно монтажной схеме.

Рис. 5

Подключите питание стеклоочистителя, соединив фазу с клеммой 03 (SW) разъема, нейтраль с клеммой 02 (COM) разъема и заземление с клеммой EARTH.

С помощью внешней кнопки подключите фазу к клемме 01 (PERM) разъема.

При удержании внешней кнопки в нажатом состоянии стеклоочиститель включается в режиме постоянной (непрерывной) работы. После отпускания кнопки щетка стеклоочистителя возвращается в положение покоя с левой стороны от стекла кожуха.

При использовании приемника подключите клемму 03 разъема к выходу SW приемника, клемму 01 к PERM и клемму 02 к COM.

Подключите шланг системы подачи воды к соплу распылителя щетки стеклоочистителя и зафиксируйте его с помощью входящего в комплект оборудования пластмассового хомута.

7 Инструкции по работе в нормальном режиме

Не используйте стеклоочиститель, если температура окружающей среды ниже 0°C или при наличии льда.

8 Информация об утилизации и переработке

Европейская директива 2012/19/EC Об Отходах Электрического и Электронного оборудования (RAEE) предписывает, что данные устройства не следует утилизировать вместе с твердыми бытовыми отходами; их сбор осуществляется отдельно для оптимизации потока их утилизации и переработки содержащихся в них материалов, а также снижения воздействия на здоровье людей и окружающую среду в связи с присутствием потенциально опасных веществ.

Значок с изображением зачеркнутого мусорного контейнера присутствует на всей продукции для напоминания об указанном требовании.

Отходы могут доставляться в соответствующие центры по сбору отходов или бесплатно передаваться дистрибьютору, у которого было куплено оборудование, в момент покупки новой аналогичной продукции или без обязательства совершить новую покупку в случае оборудования, чей размер не превышает 25см. Для получения более подробной информации о надлежащей утилизации данных устройств вы можете обратиться в уполномоченную государственную организацию.

9 Технические характеристики

9.1 Механические хар.

Корпус и щетка для стеклоочистителя выполнены из нержавеющей стали AISI 316L

Размеры (∅хД): 100x169mm (без учета длины щетки)

Вес устройства: 1,7kg

9.2 Электрические хар.

Разъем: 3+1 контакта

Напряжение сети питания/Потребляемый ток:

• 24Vac, 290mA max, 50/60Hz
• 230Vac, 30mA max, 50/60Hz

9.3 Сертификаты

CE listed

Степень защиты IP (EN60529):

• IP66

Сертификат EAC

Lloyd's Register Marine Type Approval (сертификат распространяется только на следующие коды: VIPNX1C, VIPNX2C)

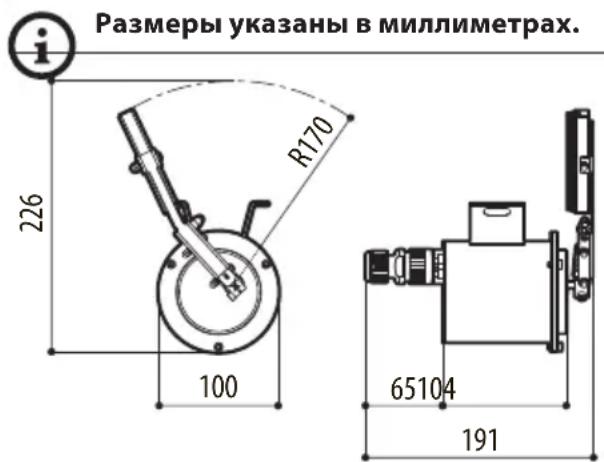

10 Технические чертежи

Рис. 6 VIPNX.
