РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NVXTUB Videotec

1 À propos de ce mode d'emploi

Avant d'insteller et d'utiliser cette unité, dire attentivement toute la documentation fournie. Garder le manuel à portée de main pour des consultations successives.

1.1 Conventions typographiques

ATTENTION!

Risque moyen.

Opération extrémement importante en vue d'un fonctionnement correct du système. Lire avec attention les opérations indiquées et s'y conformer rigoureusement.

REMARQUE

Description des caractéristiques du système.

Il est conseilé de proceeder à une lecture attentive pour une(Meilleure comprhension des phases suivantes.

2 Notes sur le copyright et informations sur les marques de commerce

Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.

3 Normes de sécurité

ATTENTION! L'installation et l'entretien du dispositif doivent être effectuels exclusivement par un personnel technique qualifié.

• Le fabricant décline toute responsabilité pour les dommages évventuels dus à une utilisation non appropriée des apparèils mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenue dans ce manuel a été rassemblée et vérifiée avec le plus grand soin. Le fabricant, cependant, ne peut assumer aucune responsabilité dérivant de l'emploi de cette là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.
  Utiliser uniquement des pieces de rechange d'origine. Les pieces non d'origine peuvent etre source d'incendies, de chic electrique ou autres.

4 Identification

4.1 Description et désignation du produit

Toit pare-soileil frontal qui empêche le dépôt de poussières sur la fenêtre du caisson.

5 Préparation du produit en vue de l'utilisation

Toute modification non approuvée
expressement par le fabricant entrainera
l'annulation de la garantie.

5.1 Précautions de sécurité avant l'utilisation

Sectionner l'alimentation avant de proceder à toute opération.

5.2 Déballage

Lors de la livraison du produit, vérifier que l'emballage est en bon et l'absence de tout signe évident de chute ou d'abrasion.

En cas de dommages évidents, contacter immédiatement le fournisseur.

En cas de return du produit défectueux, il est conseilé d'utiliser l'emballage original pour le transport.

Conserver l'emballage en cas de nécessité d'expédition du produit pour réparation.

5.3 Élimination sans danger des matériaux d'emballage

Le matériel d'emballage est entierement composé de matériel aux recyclables. Le technicien charge de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.

5.4 Contenu

Contrer que le contenu correspond à la liste matériel indiquée ci-dessous:

6 Installation

Retirez le toit pare-soleil et le giclaur lave-vitre de laamera, si precedemment installés.

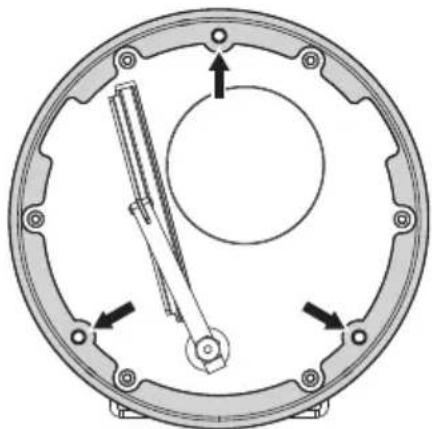

Alignez le toit pare-soleil anti-poussières avec les trous des vis places sur la frontale du caisson, comme indiquedans la figure.

Fig.1

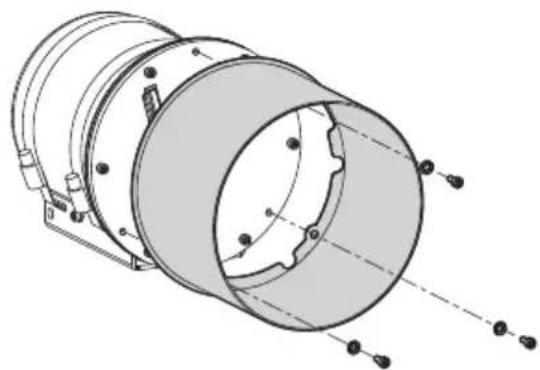

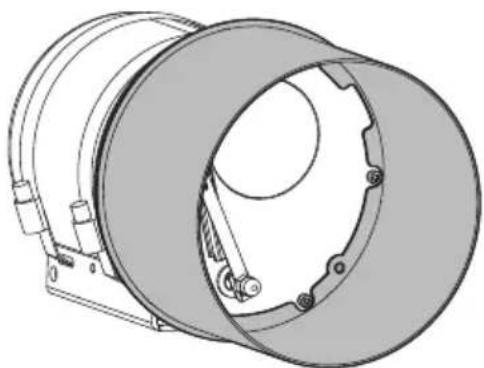

Fixez le toit pare-soleil anti-poussieres (01) de la frontale du caisson par les 3 rondelles et vis fournies (02).

Fig. 2

Faire attention pendant la fixation. Couple de serrage: 4.5Nm.

7 Données techniques

7.1 Mécanique

Réalisé en acier Inox AISI 316L electrolyte-poli

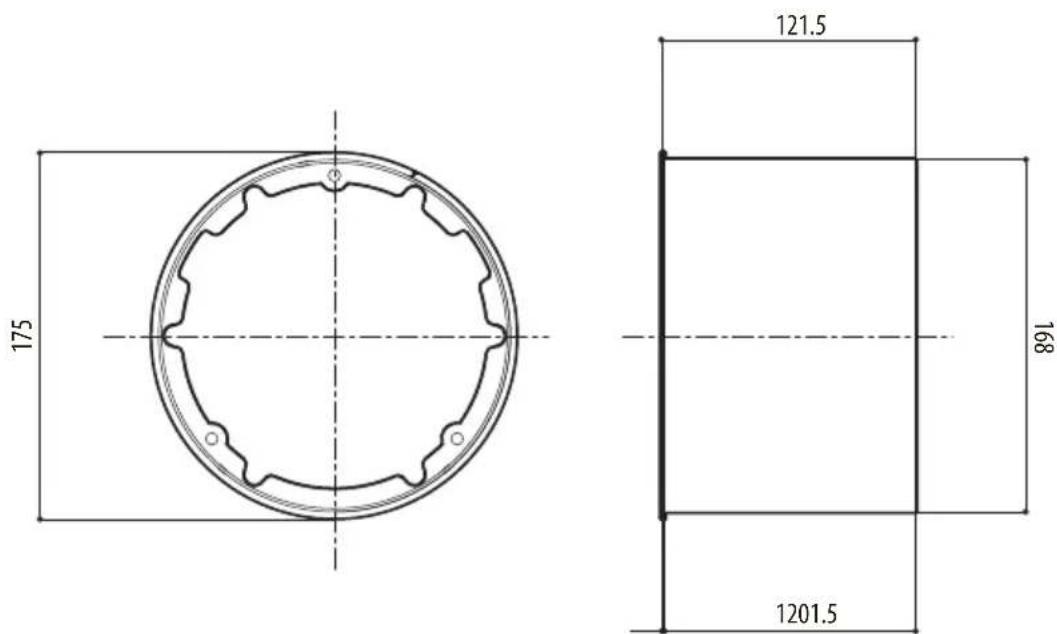

Les tailles indiquées sont en millimétres.

Fig.4 NVXTUB.
