VIPNX - Industrieller Scheibenwischer Videotec - Kostenlose Bedienungsanleitung

Produkttyp	Industrielles Scheibenwischer-Set
Marke	Videotec
Modell	VIPNX
Material Wischerblatt und Gehäuse	Edelstahl AISI 316L
Versorgungsspannung	24 VAC oder 230 VAC (je nach Modell)
Frequenz	50/60 Hz
Stromaufnahme	max. 290 mA (24 VAC) / max. 30 mA (230 VAC)
Anschluss	3+1 Kontakte (3+PE)
Schutzart	IP66
Zertifizierungen	CE, EAC, Lloyd's Register Marine Type Approval (Codes VIPNX1C, VIPNX2C)
Abmessungen (L x B x H)	226 x 100 x 191 mm
Kompatibilität	Gehäuse der Serie NXM36
Funktionen	Automatisches Wischen mit Rückkehr in Ruhestellung; Dauerbetrieb über Taster
Montage	Montage auf Gehäuse mit einer Metallschelle
Lieferumfang	Wischer-Set, Bedienungsanleitung
Sicherheit	Stromversorgung vor Eingriffen trennen; Installation und Wartung durch qualifiziertes Fachpersonal
Ersatzteile	Nur Originalteile verwenden
Betriebstemperatur	Über 0°C (nicht unterhalb oder bei Eis verwenden)

Häufig gestellte Fragen - VIPNX Videotec

Welche Versorgungsspannungen sind für den VIPNX verfügbar?

Der VIPNX ist in zwei Ausführungen erhältlich: 24 VAC (max. 290 mA) und 230 VAC (max. 30 mA), beide bei 50/60 Hz. Überprüfen Sie das Etikett am Gerät, um die Spannung Ihres Modells zu erfahren.

Wie installiere ich das Wischer-Set auf einem NXM36-Gehäuse?

Führen Sie die Metallschelle durch die Schlitze im Wischergehäuse und wickeln Sie sie um das Gehäuse. Ziehen Sie die Schelle mit einem Schraubendreher fest. Montieren Sie das Wischerblatt auf der Abtriebswelle in der Ruheposition links vom Glas. Passen Sie die Position bei Bedarf an, um Interferenzen mit Halterungen oder Schraubenköpfen zu vermeiden.

Was tun, wenn das Wischerblatt nicht in die Ruheposition zurückkehrt?

Überprüfen Sie die elektrische Verkabelung: Klemme 03 (SW) muss für den Betrieb mit Phase versorgt werden, und Klemme 01 (PERM) für die Rückkehr in die Ruheposition. Stellen Sie sicher, dass der Taster oder Empfänger korrekt angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal.

Welche Sicherheitsvorkehrungen sollte ich vor der Installation des Wischers treffen?

Schalten Sie vor jedem Eingriff immer die Stromversorgung aus. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Verwenden Sie keine abgenutzten oder beschädigten Kabel und nehmen Sie keine nicht im Handbuch vorgesehenen Änderungen vor.

Welche Schutzart hat der VIPNX?

Die Schutzart ist IP66 nach Norm EN60529, was bedeutet, dass er vollständig gegen Staub und gegen starkes Strahlwasser geschützt ist.

Kann ich den Wischer bei Frost verwenden?

Nein, es wird davon abgeraten, den Wischer zu verwenden, wenn die Umgebungstemperatur unter 0°C liegt oder Eis vorhanden ist, da dies den Mechanismus beschädigen könnte.

Ist das Produkt für den Marineeinsatz zertifiziert?

Ja, die Modelle VIPNX1C und VIPNX2C haben die Lloyd's Register Marine Type Approval Zertifizierung. Alle Modelle sind CE- und EAC-zertifiziert.

Wie reinige und warte ich den Wischer?

Die Anleitung enthält kein spezifisches Reinigungsverfahren. Es wird jedoch empfohlen, das Wischerblatt und das Edelstahlgehäuse sauber zu halten und regelmäßig die Schellenspannung und den Zustand der elektrischen Anschlüsse zu überprüfen. Im Zweifelsfall wenden Sie sich an einen Fachmann.

Wo finde ich Ersatzteile für den VIPNX?

Verwenden Sie nur Original-Ersatzteile von Videotec oder dessen autorisiertem Händlernetz. Nicht-Originalteile können Sicherheitsrisiken darstellen.

Wie führe ich die elektrische Verkabelung des VIPNX durch?

Schließen Sie den 3+PE-Buchsenstecker gemäß dem Schema an: Klemme 03 (SW) für die geschaltete Phase, Klemme 02 (COM) für den Neutralleiter, Klemme 01 (PERM) für den Dauerbetrieb über einen Taster. Die Erde wird an die Klemme EARTH angeschlossen. Für einen Empfänger verbinden Sie 03 mit SW, 01 mit PERM, 02 mit COM.

BEDIENUNGSANLEITUNG VIPNX Videotec

Vor der Installation und Anwendung dieses Produkts ist die gesamte mitgelieferte Dokumentation aufmerksam zu lesen. Zum späteren Nachschlagen das Handbuch in Reichweite aufbewahren.

1.1 Schreibweisen

ACHTUNG!

Mittlere Gefährdung.

Der genannte Vorgang hat große Bedeutung für den einwandfreien Betrieb des Systems. Es wird gebeten, sich die Verfahrensweise durchzulesen und zu befolgen.

ANMERKUNG

Beschreibung der Systemmerkmale. Eine sorgfältige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.

2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken

Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.

3 Sicherheitsnormen

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

• Der Hersteller lehnt jede Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in diesem Handbuch erwähnten Geräte entstanden ist. Ferner behält er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in diesem Handbuch wurde sorgfältig ausgeführt und überprüft. Der Hersteller kann dennoch keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jede Person oder Gesellschaft, die bei der Schaffung oder Produktion von diesem Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.
• Es dürfen keine Kabel mit Verschleiß- oder Alterungsspuren verwendet werden.
• Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in diesem Handbuch nicht genannt sind. Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile können zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.
• Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprüfen, ob das gelieferte Material die gewünschten Eigenschaften (4.2 Schildchen mit Produktkennzeichnung, Seite 2).

4 Identifizierung

4.1 Beschreibung und Bezeichnung des Produktes

Scheibenwischerkit direkt auf den Gehäusekorpus installierbar. Bürste und Korpus aus Stahl. Ergänzt die Halterung für die Waschspritzdüse, die von der Pumpe kommt. Erhältlich für die Gehäuse der Serie NXM36.

4.2 Schildchen mit Produktkennzeichnung

Das an der Produktverpackung angebrachte Etikett kontrollieren.

5 Vorbereitung des Produktes auf den Gebrauch

Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.

5.1 Entfernen der Verpackung

Bei der Lieferung des Produktes ist zu prüfen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.

Bei offensichtlichen Schadensspuren an der Verpackung muss umgehend der Lieferant verständigt werden.

Im Falle der Rückgabe des nicht korrekt funktionierenden Produktes empfiehlt sich die Verwendung der Originalverpackung für den Transport.

Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.

5.2 Inhalt

Prüfen Sie, ob der Inhalt mit der nachstehenden Materialliste übereinstimmt:

- Wischer-Kit

• Bedienungslanleitung

5.3 Sichere Entsorgung der Verpackungsmaterialien

Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeden Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.

2 MNVKVIPNX_2222_DE

6 Installation

Unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgeführt werden.

ACHTUNG! Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.

6.4 Montage des Scheibenwischer-Kits an das NXM36 Gehäuse

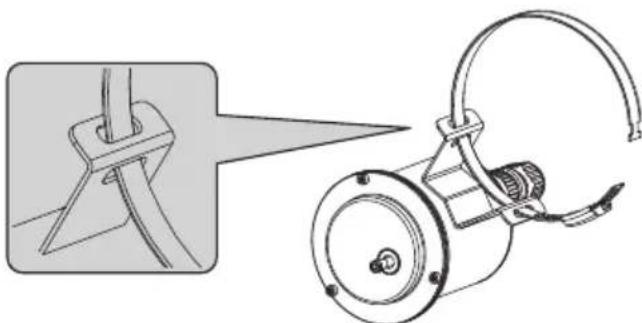

Die geöffnete Metallschelle durch die beiden Langlöcher im Korpus der Scheibenwaschanlage führen, wie in der Abbildung gezeigt.

Den Scheibenwischerkorpus positionieren. Dabei die Schelle am Gehäusekorpus vorbeiführen.

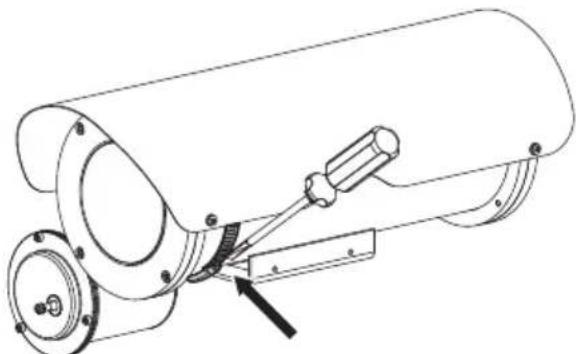

Die Schelle mit einem Schraubenzieher zum Blockieren des Scheibenwischerkorpus festziehen.

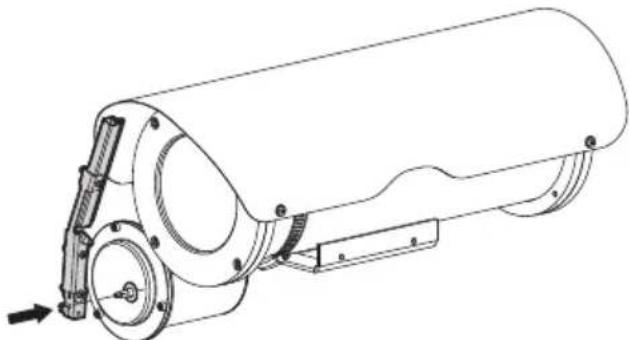

Das Wischerblatt am Ausgang der Welle montieren. Dabei ist es in der linksseitigen Ruheposition der Frontscheibe zu befestigen.

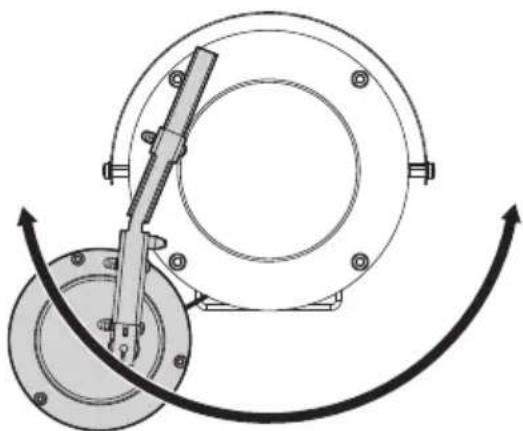

Durch Einwirken auf die Befestigungsschelle gegebenenfalls die Position des Scheibenwischerkorpus so einstellen, dass dieser nicht die Gehäusehalterung überlagert. Die Montage ist somit je nach Ausrichtung des Gehäuses flexibel.

Auf die Einstellung des Wischerblatts bei dem Gehäuse NXM36 achten. Die Wischerblattbewegung darf nicht mit den Schraubenköpfen interferieren.

Darauf achten, dass die verwendete Spannungsversorgung dem Wert entspricht, der auf dem hinten am Gerät angebrachten Typenschild angegeben ist.

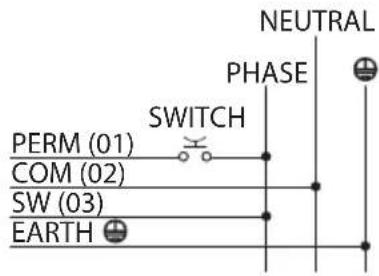

Die elektrischen Anschlüsse an der Steckerbuchse 3+PE nach dem Schaltplan vornehmen.

Abb. 5

Den Scheibenwischer mit Strom versorgen. Hierzu die Phase an die Klemme 03 (SW) des Steckverbinders, den Nullleiter an die Klemme 02 (COM) des Steckverbinders und die Erde an die Klemme EARTH anschließen.

Die Phase der Klemme 01 (PERM) des Steckverbinders mittels einem externen Druckknopf anschließen.

Wenn der externe Druckknopf gedrückt gehalten wird, funktioniert der Scheibenwischer kontinuierlich (permanent). Bei Loslassen des Druckknopfs begibt sich des Wischerblatt in die linksseitige Ruheposition des Gehäuseglases.

Sollte ein Empfänger verwendet werden, die Klemme 03 des Steckverbinders am Ausgang SW des Empfängers, 01 bei PERM und 02 bei COM anschließen.

Die Leitung der Wasserversorgungsanlage an die Spritzdüse des Wischerblatts anschließen und mit der im Lieferumfang enthaltenen Plastikschelle befestigen.

7 Anleitung für den normalen Betrieb

Den Scheibenwischer nicht verwenden, wenn die Umgebungstemperatur unter 0°C liegt oder wenn Eis vorhanden ist.

8 Informationen bezüglich Entsorgung und Recycling

Die EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) verpflichtet, dass diese Geräte nicht zusammenn mit festen Haushaltsabfällen entsorgt werden sollten. Diese besonderen Abfällen müssen separat gesammelt werden, um den Rückgewinnungsstrom und das Recycling der darin enthaltenen Materialien zu optimieren, sowie zur Minderung der Einwirkung auf die menschliche Gesundheit und Umwelt aufgrund des Vorhandenseins von potentiell gefährlichen Stoffen.

Das Symbol des gekreuzten Mullbehälters ist auf allen Produkten markiert, um sich daran zu erinnern.

Die Abfälle dürfen an die ausgewiesenen Müllsammelstellen gebracht werden. Andernfalls darf man es kostenlos an den Vertragshändler bringen, bei dem das Gerät gekauft wurde. Das kann beim Einkauf von neuen gleichartigen Produkten passieren oder auch ohne Verpflichtung eines Neukaufes, falls die Größe des Gerätes kleiner als 25 cm ist.

Mehr Informationen über die korrekte Entsorgung dieser Geräte erhalten Sie bei der entsprechenden Behörde.

9 Technische Daten

9.1 Mechanik

Bürste und Körper aus rostfreiem Stahl AISI 316L

Abmessungen (∅xL): 100x169mm (ohne Bürste)

Einheitsgewicht: 1.7kg

9.2 Elektrik

Verbinder 3+1 Kontakte

Versorgungsspannung/Stromaufnahme:

• 24Vac, 290mA max, 50/60Hz
• 230Vac, 30mA max, 50/60Hz

9.3 Zertifizierungen

CE bestätigt

Schutzart IP (EN60529):

• IP66

EAC-Zertifizierung

Lloyd's Register Marine Type Approval (Zertifizierung nur für diese Codes gültig: VIPNX1C, VIPNX2C)

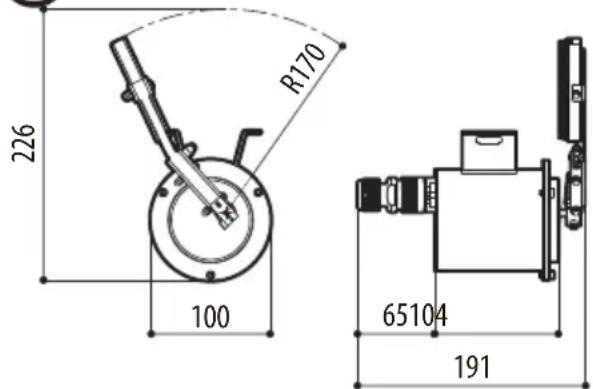

10 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.

Abb. 6 VIPNX.
