GXP2135 - Telefono GRANDSTREAM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telefono IP per aziende
Marca	Grandstream
Modello	GXP2135
Schermo	Schermo TFT a colori 2,8 pollici
Tasti di linea	Fino a 8 tasti bicolore (programmabili fino a 32 tasti BLF/composizione abbreviata)
Tasti contestuali	4 tasti programmabili
Porte di rete	2 porte Gigabit Ethernet (10/100/1000 Mbps)
Alimentazione	Adattatore di rete 12V DC incluso, compatibile PoE
Bluetooth	Integrato
Qualità audio	HD (alta definizione)
Conferenza	Fino a 5 partecipanti
EHS	Commutatore elettronico per auricolare senza fili
Sicurezza	Crittografia avanzata, non riavviare durante l'aggiornamento del firmware
Dimensioni (circa)	200 x 200 x 100 mm
Peso (circa)	0,9 kg
Contenuto della confezione	Dispositivo, cornetta, adattatore 12V, cavo Ethernet, cavo telefonico, supporto da tavolo, staffa per parete, guida all'installazione
Installazione	A parete o da tavolo
Configurazione	Tramite browser web (indirizzo IP) o tastiera del telefono
Manutenzione	Pulire con un panno morbido e asciutto
Ricambi	Cornetta, cavi, adattatore (disponibili presso il produttore)
Riparabilità	Per riparazioni, contattare il servizio post-vendita Grandstream
Informazioni generali	Telefono IP multilinea per aziende, interoperabile con piattaforme SIP/NGN/IMS

Domande frequenti - GXP2135 GRANDSTREAM

Come configurare il GXP2135 per la prima volta?

Assicurarsi che il telefono sia alimentato e connesso a Internet. Premere il tasto SU per visualizzare l'indirizzo IP. Inserire questo indirizzo in un browser web. Il nome utente predefinito è admin e la password 123. È anche possibile configurare tramite il menu del telefono: premere MENU, quindi accedere a Phone -> SIP -> Account per inserire i parametri SIP forniti dal proprio operatore.

Come accedere ai servizi di emergenza con questo telefono?

Il GXP2135 non è preconfigurato per le chiamate di emergenza. È necessario sottoscrivere un servizio SIP compatibile e configurare correttamente il telefono. Grandstream consiglia di tenere un telefono fisso o mobile tradizionale per le emergenze. Vedere le precauzioni nel manuale.

Come fissare il telefono al muro?

Attaccare la staffa di montaggio a parete alla fessura posteriore del telefono. Fissare il telefono al muro tramite la fessura. Ruotare la linguetta del supporto della cornetta per tenere la cornetta in posizione. Utilizzare solo il materiale fornito.

Come collegare un auricolare Bluetooth?

Attivare il Bluetooth sul telefono tramite il menu MENU -> Bluetooth. Mettere l'auricolare in modalità di abbinamento. Selezionare l'auricolare nell'elenco dei dispositivi rilevati e confermare l'abbinamento. Il GXP2135 supporta i profili Bluetooth per auricolari audio.

Come aggiornare il firmware?

Accedere all'interfaccia web del telefono. Andare su Maintenance -> Firmware Upgrade. Scaricare l'ultimo firmware dal sito Grandstream o utilizzare un server di aggiornamento. Non riavviare il telefono durante l'aggiornamento per evitare di danneggiare il sistema.

Quali sono le modalità di alimentazione possibili?

Il GXP2135 può essere alimentato tramite l'adattatore di rete 12V fornito o tramite Power over Ethernet (PoE) se la rete lo supporta. Entrambe le modalità sono valide. Utilizzare solo l'adattatore incluso per evitare danni.

Come programmare i tasti funzione?

Tramite l'interfaccia web, andare su Settings -> Phone -> Programmable Keys. È possibile assegnare numeri abbreviati, BLF (Busy Lamp Field) o altre funzioni a ciascun tasto. Il telefono supporta fino a 32 tasti programmabili numericamente.

Come regolare il volume della cornetta?

Durante una chiamata, utilizzare i tasti SU/GIÙ sul lato del telefono per regolare il volume della cornetta o dell'altoparlante. È anche possibile regolare il volume della suoneria tramite il menu MENU -> Settings -> Audio.

Cosa fare se lo schermo rimane nero?

Controllare l'alimentazione: assicurarsi che l'adattatore sia collegato e che il telefono sia acceso. Se si utilizza PoE, verificare che lo switch fornisca corrente. Se il problema persiste, contattare il supporto Grandstream.

Il GXP2135 è compatibile con il mio fornitore VoIP?

Il GXP2135 è compatibile con la maggior parte delle piattaforme SIP/NGN/IMS. Verificare con il proprio fornitore i parametri esatti: server proxy, nome utente, password. Grandstream fornisce una lista di interoperabilità sul suo sito.

MANUALE UTENTE GXP2135 GRANDSTREAM

GXP2135 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altro tipo di servizio di emergenza. È necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. E' a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare GXP2135 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua ciò, è Vostra responsabilità acquistare servizi telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGA- MENTI AI SERVIZI DI EMERGENZA ATTRAVERSO GXP2135. NÈ GRANSTREAM NÈ I SUOI RESPON- SABILI, DIPENDENTI O AFFILIATI POSSONO ES- SERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVANTE DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITÀ DI US- ARE IL GXP2135 PER CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI SUPPLEMENTARI PER AC- CEDERE AI SERVIZI DI EMERGENZA IN CONFOR- MITÀ AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

ATTENZIONE: NON spegnere/accendere il GXP2135 durante l'avvio del sistema o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

ATTENZIONE: Usare solo l'alimentatore incluso nella confezione del GXP2135. L'uso di un alimentatore alternativo non idoneo potrebbe danneggiare l'unità.

PANORAMICA:

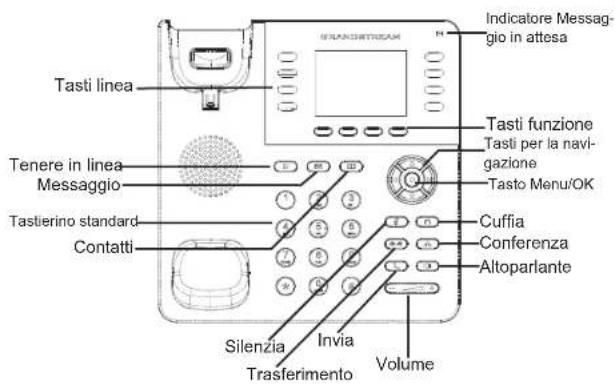

GXP2135 è un telefono IP per azienda di nuova generazione caratterizzato da 8 tasti linea bicolore (possono essere programmati fino a 32 tasti BLF/composizione rapida), LCD a colori TFT da 2,8", 5 tasti funzione XML sensibili al contesto programmabili, porte di rete Gigabit doppie, PoE e Bluetooth integrato, conferenza a 4 vie e interruttore a sgancio elettronico (EHS). Il GXP2135 garantisce una qualità di audio HD superiore, ricche e all'avanguardia funzioni di telefonia, protezione della privacy e ampia interoperabilità con la maggior parte di dispositivi SIP di terzi e piattaforme leader SIP/NGN/IMS. GXP2135 è la scelta perfetta per utenti impresa che cercano un telefono IP esecutivo, multilinea, ricco di funzionalità e di alta qualità con funzioni e prestazioni avanzate.

CONTENUTO DELLA CONFEZIONE:

1 x Case unità principale telefono

1 x Ricevitore

1 x Alimentatore 12V

1 x Cavo ethernet

1 x Cavo telefonico

1 x Supporto telefono

1 x Supporto montaggio a parete

1 x Guida rapida di installazione / 1 x GPL licenza

MONTAGGIO TELEFONO:

Installazione del telefono (montaggio a parete):

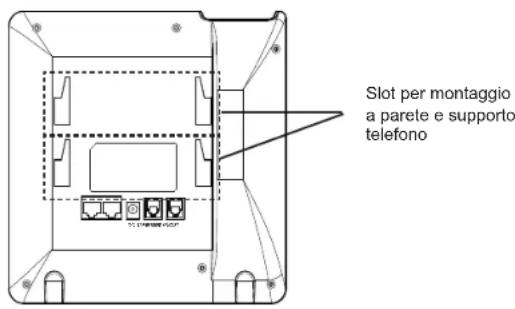

1. Fissare i distanziali per il supporto a parete nell'apposito alloggiamento sul retro del telefono
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l'aletta dal ricevitore (si veda la figura di seguito).
4. Ruotare l'aletta e riposizionarla nell'alloggiamento con l'estensione verso l'alto in modo da poter sostenere il telefono mentre è montato a parete (si veda la figura di seguito).

Installazione del telefono (supporto telefono):

Per installare il telefono sul tavolo con il supporto telefono, fissare il supporto alla base del telefono dove si trova un alloggiamento per tale supporto. (metà superiore, parte inferiore).

CONNESSIONE DEL TELEFONO:

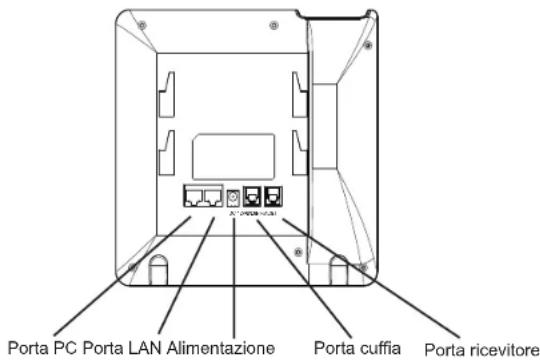

Fare riferimento all'illustrazione riportata di seguito quando si seguono le istruzioni di installazione.

Per impostare il GXP2135, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell'alimentatore all'uscita 12V CC sul telefono; collegare l'alimentatore a una presa elettrica.
4. L'LCD visualizzerà le informazioni relative allo stato dell'apparecchio o all'aggiornamento del firmware. Prima di continuare, attendere che il display visualizzi data/ora.
5. Usando il server web del telefono o il menu di configurazione del tastierino numerico, è possibile inoltre configurare il telefono usando o un IP statico o un DHCP.

Consigli per l'uso del tastierino:

1. Per accedere al MENU, premere il pulsante circolare MENU.
2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT.
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel menu.
4. Il telefono esce automaticamente dalla modalità MENU quando arriva una chiamata, quando il telefono è sganciato o quando la modalità MENU non è usata per 60 sec.

CONFIGURAZIONE DEL TELEFONO:

Configurazione del GXP2135 mediante un browser web:

1. Assicurarsi che il telefono sia in corrente e collegato a internet.
2. Premere il tasto UP per vedere l'indirizzo IP.

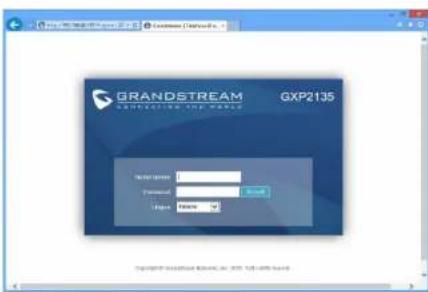

3. Digitare l'indirizzo IP del telefono nel browser del vostro PC. (Si veda la figura alla pagina successiva).
4. Il nome utente e la password amministratore predefinita sono "admin"; il nome utente per l'utente finale predefinito è "utente" e la password è "123".

Configurazione del GXP2135 mediante il tastierino:

1. Assicurarsi che il telefono sia in stato di attesa (modalità idle).
2. Premere il pulsante MENU per accedere al tastierino MENU per configurare il telefono.
3. Selezionare MENU-> Phone-> SIP-> Account, per configurare le impostazioni Proxy SIP, Proxy in uscita, ID utente SIP, ID Aut SIP e Password SIP.
4. Seguire le opzioni del MENU per configurare le impostazioni di base del telefono. Alcuni esempi: l'indirizzo IP se si usa un IP statico. Per ulteriori informazioni, consultare il manuale utente di GXP2135.
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del telefono.

Nota: Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support
