Тип продукта	IP-телефон для предприятий
Бренд	Grandstream
Модель	GXP2135
Экран	Цветной TFT-экран 2,8 дюйма
Линейные клавиши	До 8 двухцветных клавиш (программируется до 32 клавиш BLF/быстрого набора)
Контекстные клавиши	4 программируемые клавиши
Сетевые порты	2 порта Gigabit Ethernet (10/100/1000 Мбит/с)
Питание	В комплекте адаптер питания 12В DC, совместимость с PoE
Bluetooth	Встроенный
Качество звука	HD (высокое разрешение)
Конференция	До 5 участников
EHS	Электронный переключатель для беспроводной гарнитуры
Безопасность	Расширенное шифрование, не перезагружать во время обновления прошивки
Размеры (прибл.)	200 x 200 x 100 мм
Вес (прибл.)	0,9 кг
Содержимое упаковки	Устройство, трубка, адаптер 12В, кабель Ethernet, телефонный кабель, подставка, настенное крепление, руководство по установке
Установка	Настенное или настольное крепление
Настройка	Через веб-браузер (IP-адрес) или клавиатуру телефона
Обслуживание	Протирать мягкой сухой тканью
Запасные части	Трубка, кабели, адаптер (доступны у производителя)
Ремонтопригодность	Для ремонта обратитесь в сервисный центр Grandstream
Общая информация	Многолинейный IP-телефон для предприятий, совместим с платформами SIP/NGN/IMS

Часто задаваемые вопросы - GXP2135 GRANDSTREAM

Как настроить GXP2135 в первый раз?

Убедитесь, что телефон включен и подключен к интернету. Нажмите кнопку ВВЕРХ, чтобы отобразить IP-адрес. Введите этот адрес в веб-браузере. Имя пользователя по умолчанию: admin, пароль: 123. Вы также можете настроить через меню телефона: нажмите МЕНЮ, затем перейдите в Телефон -> SIP -> Учетная запись, чтобы ввести параметры SIP, предоставленные вашим оператором.

Как получить доступ к экстренным службам с этого телефона?

GXP2135 не предварительно настроен для экстренных вызовов. Вам необходимо подписаться на совместимую службу SIP и правильно настроить телефон. Grandstream рекомендует иметь обычный стационарный или мобильный телефон для экстренных случаев. См. меры предосторожности в инструкции.

Как закрепить телефон на стене?

Прикрепите настенное крепление к заднему слоту телефона. Закрепите телефон на стене через слот. Поверните язычок держателя трубки, чтобы зафиксировать трубку. Используйте только прилагаемое оборудование.

Как подключить Bluetooth-гарнитуру?

Включите Bluetooth на телефоне через меню МЕНЮ -> Bluetooth. Переведите гарнитуру в режим сопряжения. Выберите гарнитуру в списке обнаруженных устройств и подтвердите сопряжение. GXP2135 поддерживает Bluetooth-профили для аудиогарнитур.

Как обновить прошивку?

Войдите в веб-интерфейс телефона. Перейдите в Обслуживание -> Обновление прошивки. Загрузите последнюю прошивку с сайта Grandstream или используйте сервер обновлений. Не перезагружайте телефон во время обновления, чтобы не повредить систему.

Какие возможны режимы питания?

GXP2135 может питаться от прилагаемого адаптера 12В или через Power over Ethernet (PoE), если ваша сеть это поддерживает. Оба режима допустимы. Используйте только прилагаемый адаптер, чтобы избежать повреждений.

Как запрограммировать функциональные клавиши?

Через веб-интерфейс перейдите в Настройки -> Телефон -> Программируемые клавиши. Вы можете назначить номера быстрого набора, BLF (Busy Lamp Field) или другие функции для каждой клавиши. Телефон поддерживает до 32 программных клавиш.

Как отрегулировать громкость трубки?

Во время вызова используйте кнопки ВВЕРХ/ВНИЗ на боковой панели телефона для регулировки громкости трубки или громкой связи. Вы также можете настроить громкость звонка через меню МЕНЮ -> Настройки -> Аудио.

Что делать, если экран остается черным?

Проверьте питание: убедитесь, что адаптер подключен и телефон включен. При использовании PoE проверьте, что коммутатор подает питание. Если проблема не устранена, обратитесь в службу поддержки Grandstream.

Совместим ли GXP2135 с моим VoIP-провайдером?

GXP2135 совместим с большинством платформ SIP/NGN/IMS. Уточните у своего провайдера точные параметры: прокси-сервер, имя пользователя, пароль. Grandstream предоставляет список совместимости на своем сайте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXP2135 GRANDSTREAM

GXP2135 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какие-либо больницы, правоохранительные органы, отделения медицинской помощи ("Экстренная (-ые) Служба (-ы)"), или какие-либо другие Экстренные службы. Следует произвести дополнительные настройки для доступа к Экстренным Службам. Выответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GXP2135 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам.

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP2135. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРЬ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP2135 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

ВНИМАНИЕ: Пожалуйста, НЕ ПЕРЕЗАГРУЖАЙТЕ GXP2135 ПУТЕМ ВЫКЛЮЧЕНИЯ ПИТАНИЯ во время начальной загрузки системы или обновления встроенной программы. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства.

ВНИМАНИЕ: Используйте только блок питания, входящий в комплект поставки GXP2135. Использование неподходящего блока питания может вызвать повреждение устройства.

ОБЗОР:

GXP2135 представляет собой IP-телефон промышленного класса следующего поколения, обладающий 8 двухцветными линейными клавишами (их можно запрограммировать в качестве до 32 BLF клавиш или клавиш быстрого набора), цветным 2,8 дюймовым TFT ЖК-дисплеем, 4 программируемыми контекстно-зависимыми программными клавишами, двумя гигабитными сетевыми портами, интегрированными PoE и Bluetooth, поддержкой 5-сторонней конференции и поддержкой электронного переключателя (EHS). GXP2135 обеспечивает превосходное HD-качество аудио, большой набор передовых функций телефонии, защиту приватности, и широкую совместимость с большинством SIP-устройств и ведущих платформ SIP/NGN/IMS сторонних производителей. GXP2135 - идеальный выбор для бизнес-пользователей, которым требуется высококачественный, многофункциональный многопотоковый IP-телефон с продвинутыми функциями и повышенной работоспособностью.

КОМПЛЕКТ ПОСТАВКИ:

1 x Телефон

1 x трубка

1 x Блок питания 12В

1 x кабель Ethernet

1 x Телефонный шнур

1 x Подставка под телефон

1 x Крепление на стену

1 x Краткие руководства по установке / 1 x GPL лицензия

УСТАНОВКА ТЕЛЕФОНА:

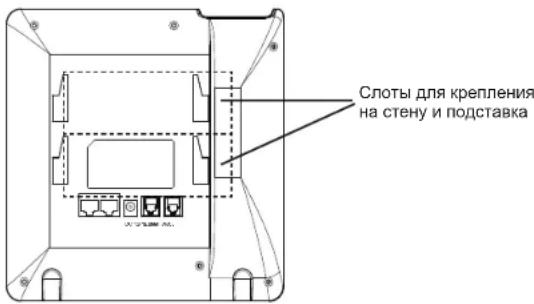

Установка телефона (Крепление на стену):

1. Прикрепите прокладки стенного крепления к слотам стенного крепления на задней части телефона.
2. Прикрепите телефон к стене посредством отверстия стенного крепления.
3. Вытащите контакт из гнезда трубки (См. рисунок ниже).
4. Поверните контакт и вставьте его обратно в гнездо расширением вверх, когда телефон прикреплен к стене (См. рисунок ниже).

Установка телефона (Подставка) :

Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть).

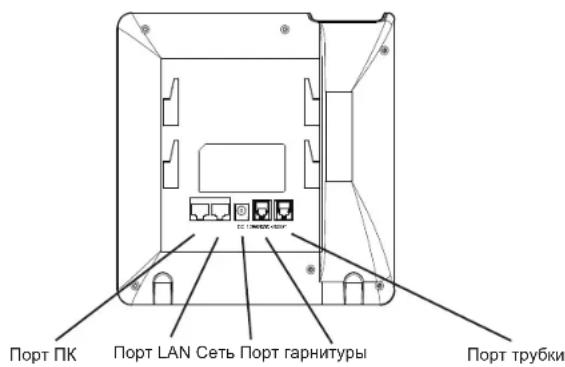

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Для установки GXP2135, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура.
2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.
3. Подсоедините штекер блока питания 12В DC к гнезду телефона; подключите блок питания к сети.

4. На LCD будет выводиться информация об инициализации или обновлении встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.

5. Используя встроенный веб-сервер или меню конфигурации клавиатуры, вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP.

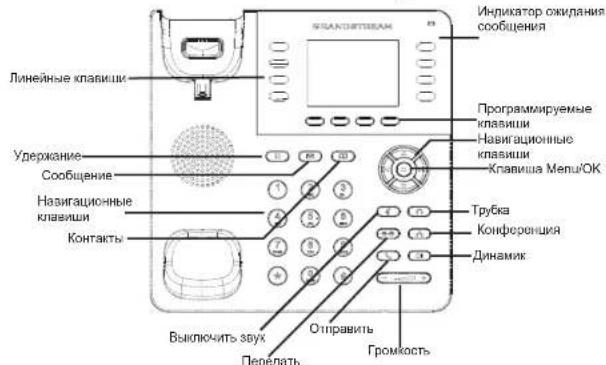

ССоветы по использованию клавиатуры:

1. Для доступа в МЕНЮ, нажмите круглую клавишу "MENU".
2. Перемещение по меню осуществляется посредством кнопок UP/DOWN и LEFT/RIGHT.
3. Нажмите круглую клавишу MENU для подтверждения выбора.
4. Телефон автоматически выходит из режима МЕНЮ при входящем звонке, снятии трубки или отсутствия действий в режиме МЕНЮ в течение 60 секунд.

КОНФИГУРАЦИЯ ТЕЛЕФОНА:

Сконфигурируйте GXP2135 с помощью веб-браузера:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет.
2. Нажмите кнопку UP, чтобы увидеть IP-адрес.
3. Введите IP-адрес Вашего телефона в браузере на Вашем ПК. (См. рисунок на следующей странице).
4. Имя администратора по умолчанию - "admin"; имя конечного пользователя - "user", пароль - "123".

Сконфигурируйте GXP2135 с помощью клавиатуры:

1. Убедитесь, что телефон не занят.
2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации телефона.
3. Выберите MENU-> Phone-> SIP-> Account для настройки параметров SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.
4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GXP2135.
5. Пожалуйста, обратитесь к Вашему провайдеру Интернет-телефонии за дополнительными настройками, которые могут потребоваться для конфигурации телефона.

Примечание: Для более подробной пользовательской инструкции перейдите по ссылке: http://www.grandstream.com/support
