MANUALE UTENTE BD 175 C Kärcher

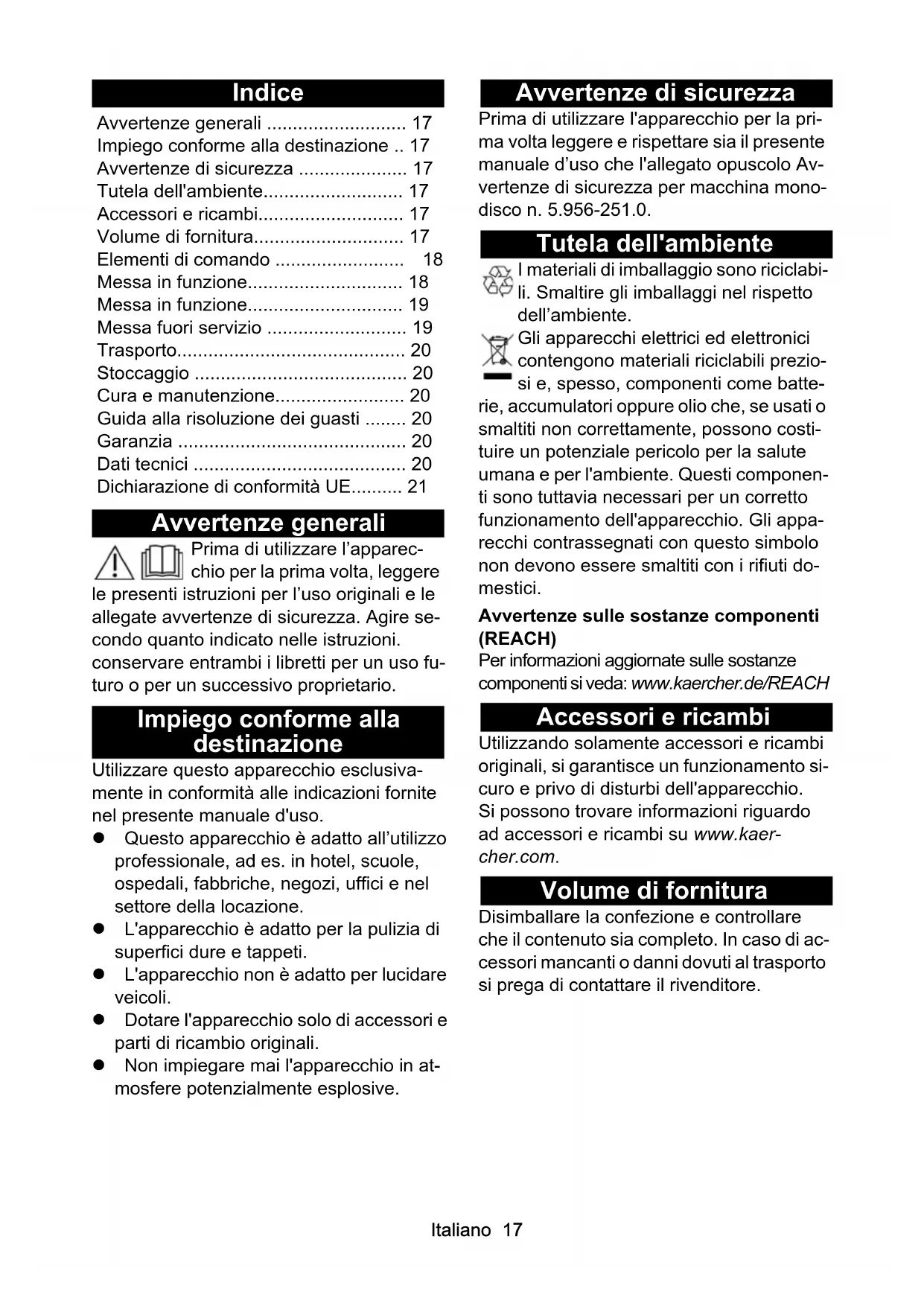

Avvertenze generali 17

Impiego conforme alla destinazione .. 17

Avverenze di sicurezza 17

Tutela dell'ambiente. 17

Accessori ericambi. 17

Volume di fornitura. 17

Elementi di lavoro 18

Messa in funzione. 18

Messa in funzione 19

Messa fuori servizio 19

Trasporto 20

Stoccaggio 20

Cura e manutenzione 20

Guida alla risoluzione dei guasti 20

Garanzia 20

Dati tecnici 20

Dichiarazione di conformità UE. 21

Avvertenze generali

Prima di utilizzato l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avventenze di sicurezza. Agire secondo quando indicate nelle istruzioni. conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione

Utilizzato quello apparecchio escludamente in conformità alleindicazioni fornite nel presente manuale d'uso.

• Questo appearecchio è adatto all'utilizzo professionale, ad es. in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della location.
• L'apparecchio è adatto per la pulizia di superfici dure e tappeti.
• L'apparecchio non è adatto per lucidare veicoli.
• Dotare l'apparecchio solo di accessori e parti di ricambio originali.
  Non impiegare mai l'apparecchio in atmospere potenzialmente esplosee.

Avverenze di sicurezza

Prima di utilizzato l'apparecchio per la prima volta leggere e rispettoare sia il presente manuale d'uso che l'allegato opuscolo Avvertenze di sicurezza per macchina monodisco n. 5.956-251.0.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batte-accumulatori oppure olio che, se usati o titi non correttamente, possonoosti-un potenziale pericolo per la salute na e per l'ambiente. Questi componento tuttavia necessari per un correto tonamento dell'apparecchio. Gli appani contrassegnati con questo significolo devono essere smaltiti con i rifiuti dotici.

Avvertenze sulle sostenze componenti (REACH)

Per informazioni aggiomate sulle sostenze componenti si veda: www.kaercher.de/REACH

Accessorie ricambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contento sia completo. In caso di accessori mancanti o dati dovuti al trasporto si prega di contattare il rivenditore.

Elementi di lavoro

Vite, rondella (fissaggio della spazzola)
②Spazzola
③mpugnatura regolabile
④mpugnatura
⑤ Manopola velocità di rotazione della spazzola
(6)Interruttore dell'apparecchio
7Chiave a brugola
Cavo di alimentazione con spina
Fermacavi
⑩ Targhetta

Messa in funzione

Montaggio della spazzola / del disco trascinatore

ATTENZIONE

Pericolo di danneggiamento

La vite di fissaggio che sporge dal corpo della spazzola può graffiare l'oggetto da pulire se la spazzola èccessivamente consumata.

Sostituire la spazzola di pulizia in tempo utile prima che le setole siano troppo corte.

1. Selezionare la spazzola adatta per l'atti- vità di pulizia o il disco trascinatore.
2. Accertarsi che la spina sia staccata.
3. Svitare la vite di fissaggio della spazzola.

Utilizzare l'apposita chiave a brugola in dotazione.

①Trascinatore
② Spazzola a disco / pad
③Rondella
4Vite

1. Posizione are la spazzola o il disco trascinatore sul trascinatore.
2. Inserire la vite con rondella e serrarla.
3. Centrare e premere il pad sul disco trascinatore.

Impostazione dell'impugnatura

1. Allentare l'impugnatura regolabile ruotandola in senso antiorario.

①mpugnatura
2. Ruotare l'impugnatura nella posizione desiderata.
3. Serrare l'impugnatura ruotandola in senso orario.

Messa in funzione

Alimentazione elettrica

La tensione specificata sulla targhetta deve corrispondere alla tensione di alimentazione. Utilizzare solo cavi di prolunga protetti dagli spruzzi.

Il collegamento tra il cavo di alimentazione e il cavo di prolunga non deve venire a contatto con l'acqua.

1. Svolgere completeness il cavo di prolunga dall'apparecchio.
2. Posizione l'interruttore dell'apparecchio su "0".
3. Inserire la spina di rete nella presa.

Impostare la velocità di rotazione

Velocità consigliata:

Impiego Velocità	(1/min)
Pulizia di fondo 350...450
Destratificazione 350...450
Lucidatura 450
Cristallizzazione 450
Lavaggio tappeti 350

1. Ruotare la manopola per la velocità della spazzola sul valore desiderato.

Pulizia

△PERICOLO

Pericolo di scossa elettrica

L'utente potrebbe ricevere una scossa elettrica da un cavo danneggiato.

Non avvolgere mai il cavo di alimentazione attorno al corpo o al collo.

Accertarsi che il cavo di alimentazione non venga mai a fatto con la spazzola o il pad in rotazione.

ATTENZIONE

Pericolo di danneggiamento

Lavorare sulla stessa area troppo a lungo cui danneggiare il rivestimento del pavimento.

Non far funzionare l'apparecchio fermo in una posizione.

Non lasciare asciugare l'apparecchio su pavimenti sensibili.

1. Applicare la soluzione detergente sulla superficie da pulire.

2. Tenere fermo I'apparecchio dall'impugnatura.

3. Posizionare l'interruttore dell'apparecchio su "I".
4. Tenere l'apparecchio con entrambe le mani e spostare la spazzola / il pad sulla superficie da pulire.
   Note: non premere l'apparecchio sulla superficie da pulire. Il peso dell'apparecchio genera di per se una pressione sufficiente.
5. Ripetere il processo di pulizia in presenza di sporco persistente.
6. Eliminare l'acqua sporca con un aspiratore di liquidi oppure con un panno.

Messa fuori servizio

1. Posizione are l'interruttore dell'apparecchio su "0".
2. Togliere la spina di rete alla presa.
3. Pulire l'apparecchio con un panno umido.
4. Avvolgere il cavo di alimentazione attorno al corpo dell'apparecchio.

1. Fissare l'estreità del cavo con il fermacavi.
2. Riporre l'apparecchio in posizione di parcheggio. In quello modo la spazzola non si deformera.

Trasporto

△PRUDENZA

Pericolo di lesions e danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

△PRUDENZA

Pericolo di lesions e di danneggiamento

Nello stoccaggio, osservare il peso dell'apparecchio.

Cura e manutenzione

△AVVERTIMENTO

Pericolo di lesioni

L'apparecchio potrebbe avviarsi inaspettamente.

La spina di alimentazione deve essere estratta alla presa prima di iniziare a lavorare sull'apparecchio.

1. Lavare i pad sporchi a una temperatura massima di 60^ .
2. Pulire il corpo dell'apparecchio con un panno umido, quindi asciugare.
3. Controllare che il cavo di alimentazione non sia danneggiato.

Guida alla risoluzione dei guasti

△AVVERTIMENTO

Pericolo di lesioni

L'apparecchio potrebbe avviarsi inaspettamente.

La spina di alimentazione deve essere estratta alla presa prima di iniziare a lavorare sull'apparecchio.

In caso di guasti che non possono essere risolti utilizzando le seguenti informazioni, si prega di contattare il servizio assistenza.

Risultato di pulizia insufficiente

• Sostituire il pad sporco e lavare a una temperatura massima di 60^ .
• Sostituire la spazzola / il pad quando sono usurati.

• Controllare se il detergente impiegato è adatto per l'applicazione prevista.

• Controllare che la spazzola / il pad in uso sia adatto per l'applicazione prevista.

L'apparecchio vibra fortemente

• Controllare che la spazzola / il pad sia centrato sul disco trascinatore.
• Controllare il fissaggio della spazzola / del pad.

II pad non ruota

• Controllare se corpi estranei bloccano il piatto di azionamento del pad. Rimuovere gli eventuali corpi estranei.
• Inserire la spina di rete nella presa.

Garanzia

In anni Paese, valgono le condizioni di garanzia rilasciate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquireo.

(Indirizzo vedi retro)

Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nelle area di assistenza del site web Karcher locale alla voce "Download".

Dati tecnici

	BD 17/5 C
Dati sulle prestazioni dell'apparecchio
Tensione	V
	240
Fase ~ 1
Frequenza Hz 50-60
Potenza assorbita alla rete	W 150
Grado di protezione IPX4
Pad
Diametro del pad mm 160/	200
Velocità di rotazione del pad	1/min 0...450
Condizioni ambientali
Campo di temperatura consentita	°C +5...+4 0

BD 17/5 C

Dimensioni e pesi

Lunghezza mm 330

Larghezza mm 140

Altezza mm 300

Pesoenza accessori kg 5,4

Valori rilevati secondo EN 60335-2-72

Valore di vibratione totale m/s2<2,5

Incertezza K dB(A) 0,2

Livello di pressione acusti- dB(A) 68,6 ca LpA

Incertezza KpA dB(A) 1

Livello di potenza acustica dB(A) 77,2 LWA + incertezza KWA

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchinaenza il nostro consenso, la presente dichiarazione perde agli validità. Prodotto: Apparecchio per la pulizia di pavimento Tipo: 1.737-xxx

Dirittive UE pertinenti
2006/42/CE (+2009/127/EG)
2014/30/UE
2011/65/UE

Norme armonizzate applicate EN 60335-1 EN 60335-2-72 EN 62233:2008 EN 55014-1:2017+A11:2020 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

H. Jenner
