MANUALE UTENTE AMPCH02 Auna

la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 44

Caratteristiche del dispositivo 45

Collegamento del cavo di alimentazione 45

Collegamento del cavo dell'interruttore remoto 46

Collegamento dell'ingresso dell'amplificatore 46

Collegamento AUX 46

Controllo della sensibilità di ingresso 46

Descrizione del dispositivo 47

Collegamento all'autoradio 49

Collegamento agli altoparlanti 50

Avviso di smaltimento 52

Produttore e importatore (UK) 52

DATI TECNICI

Potenza di uscita	95 W x amplificatore a 2 canali95 W x amplificatore a 4 canali95 W x amplificatore a 6 canali
Risposta in frequenza 20 Hz-20 kHz a 1 dB
Sensibilità di ingresso	Alta: 1,0-2,0 VImpedenza: 100 Ohm
	Bassa: 0,1-1,0 VImpedenza 10 K Ohm
SR > 95 dB
Impedenza altoparlanti 4-16 Ohm
Frequenza del subwoofer Regolabile	30 Hz - 250 Hz
Alimentazione DC 14,4 V
Accessori Viti e fusibile di ricambio

AVVERTENZE DI SICUREZZA

• Conservare accuratamente il manuale per poterlo consultare in ogni momento.
• Utilizzare il prodotto esclusivamente come descritto nelle istruzioni per l'uso. Qualsiasi altro uso può causare danni al prodotto o all'ambiente circostante.
• Smontare o modificare il dispositivo ne pregiudica la sicurezza.
• Maneggiare con cura il prodotto. Urti, colpi o cadute anche da un'altezza minima possono danneggiarlo.
• Tenere il prodotto lontano da umidità e da calore estremo.
• Non aprire assolutamente il dispositivo. Nel caso di interventi esterni sul dispositivo, la garanzia perde validità.
• Un montaggio errato può causare malfunzionamenti o guasto totale.
• Il dispositivo deve essere protetto dall'umidità e dai raggi diretti del sole.
• Non usare mai detergenti per la pulizia, ma solo un panno in microfibra asciutto.
• Non aprire il prodotto e non eseguire riparazioni autonomamente! Le riparazioni del dispositivo devono essere eseguite solo da un'azienda autorizzata.

CARATTERISTICHE DEL DISPOSITIVO

Generiche

• Capacità multimodale per il collegamento simultaneo di subwoofer e altoparlanti satellite
• Frequenza di crossover del subwoofer regolabile (30-250 Hz)
• Dispositivo di uscita a corrente elevata
  • Livello di ingresso RCA regolabile
• Isolamento di base dell'ingresso
• Soppressione delle interferenze di linea
• Riduzione del rumore
• Ritardo di accensione
• Protezione contro i cortocircuiti degli altoparlanti
• connettori RCA dorati e ingressi
• Protezione del fusibile dell'unità ATC

Alimentazione elettrica

• PWM (segnale di modulazione per l'ampiezza degli impulsi) ultra stabile
• Alimentazione elettrica (11-16 V)
• Protezione termica da surriscaldamento
• Accensione a distanza

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

• Poiché si tratta di un dispositivo a corrente elevata, il collegamento del cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusibile.
• Collegare saldamente il cavo nero a una vite o a un'altra parte della carrozzeria della propria auto dopo aver rimosso la vernice. Ciò è necessario per una corretta messa a terra.
• Un cablaggio corretto porta a un suono chiaro.

COLLEGAMENTO DEL CAVO DELL'INTERRUTTORE REMOTO

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlla l'accensione e lo spegnimento dell'amplificatore.
• Il cavo di commutazione può servire come antenna della radio.

COLLEGAMENTO DELL'INGRESSO DELL'AMPLIFICATORE

• Questo dispositivo può essere utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare i cavi di uscita degli altoparlanti dell'autoradio agli ingressi ad alta potenza +/- destra e sinistra.
• Collegamento generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

COLLEGAMENTO AUX

• Collegare il cavo di ingresso AUX al connettore RCA come descritto: BIANCO all'uscita sinistra del preamplificatore dell'autoradio. ROSSO all'uscita destra del preamplificatore dell'autoradio.
• Prima di collegare l'uscita del preamplificatore dell'autoradio o di altri dispositivi, assicurarsi che l'impedenza e la sensibilità corrispondano a questa connessione AUX.

CONTROLLO DELLA SENSIBILITÀ DI INGRESSO

- Controllare la sensibilità di ingresso dell'autoradio.

DESCRIZIONE DEL DISPOSITIVO

IT

Amplificatore a 2 canali

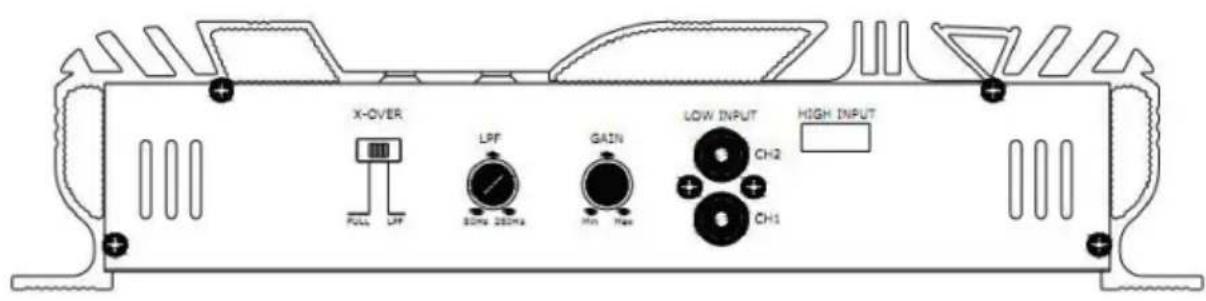

X-OVER LPF GAIN LOW INPUT HIGH INPUT FULL LPF 30Hz 250Hz Min Max CH2 CH1

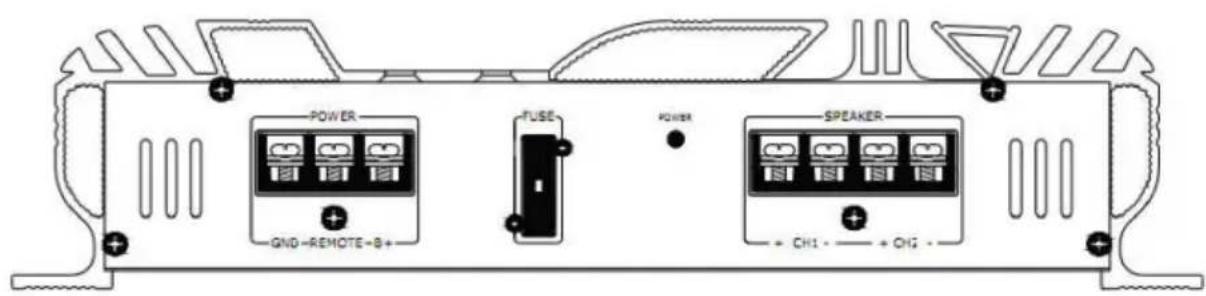

POWER GND-REMOTE-B+ FUSE POWER SPEAKER + CH1 - + CH2 -

Amplificatore a 4 canali

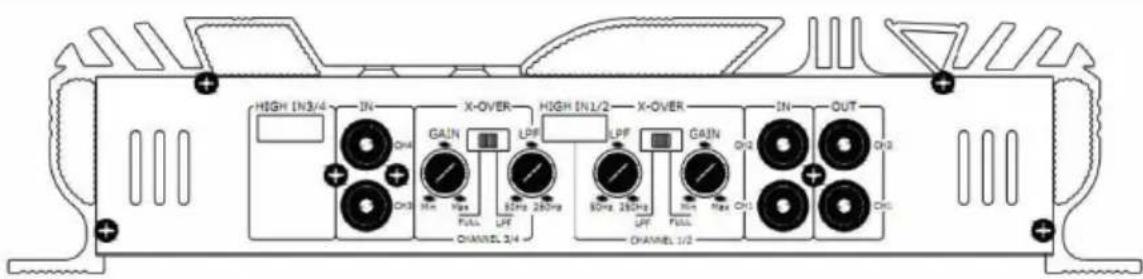

HIGH IN3/4 IN GAIN X-OVER LPF HIGH IN1/2 LPF X-OVER IN OUT Gain O/U Max O/U Channel 2/4 90Hz 250Hz 90Hz 250Hz Channel 1/2

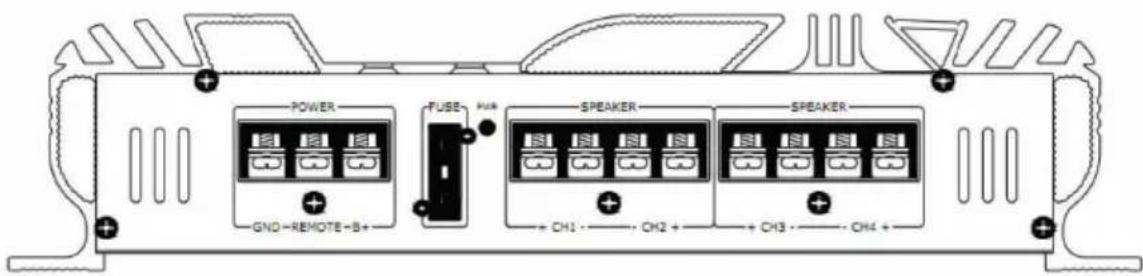

POWER GND-REMOTE-B+ FUSE PWR SPEAKER + CH1 - CH2 + SPEAKER + CH3 - CH4 +

Amplificatore a 6 canali

• L'amplificatore richiede 15 A alla massima potenza. Se l'amplificatore viene usato a motore spento, la batteria potrebbe scaricarsi. Si prega di accendere sempre il motore prima di utilizzare l'amplificatore.
- Usare solo cavi di alimentazione con una sezione adeguata.
- Questo dispositivo è adatto per altoparlanti con un'impedenza di 2-16 Ohm. Gli altoparlanti devono avere una capacità sufficiente per assorbire più potenza del dispositivo.

Amplificatore a 2 canali

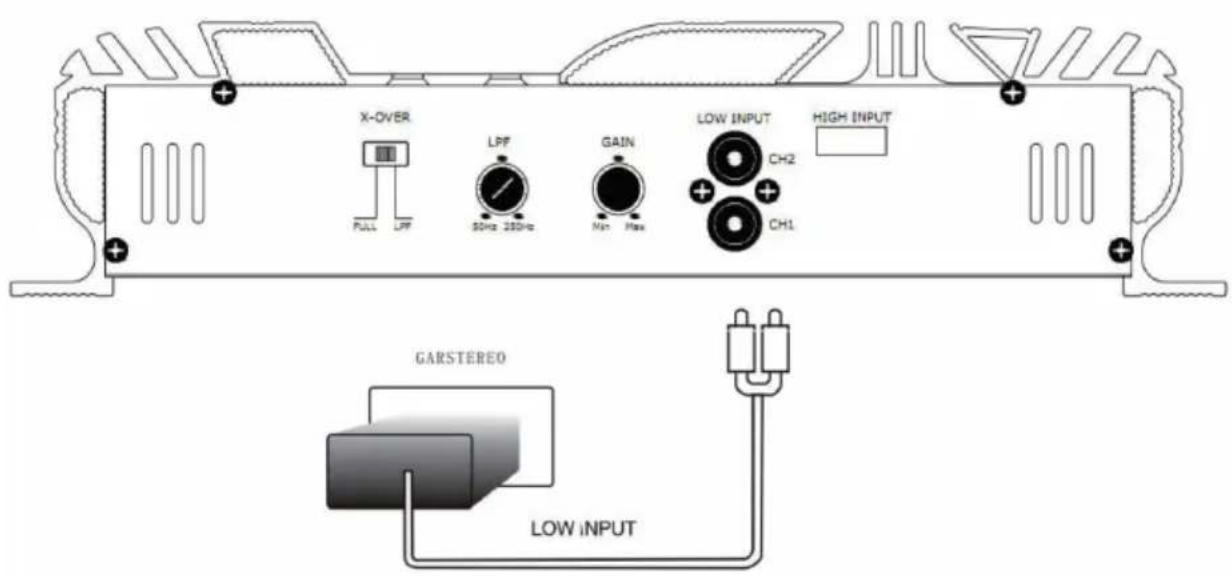

X-OVER LPF GAIN LOW INPUT HIGH INPUT FULL LPF 80Hz 250Hz No. Max CH2 CH1 GARSTEREO LOW INPUT

Amplificatore a 4 canali

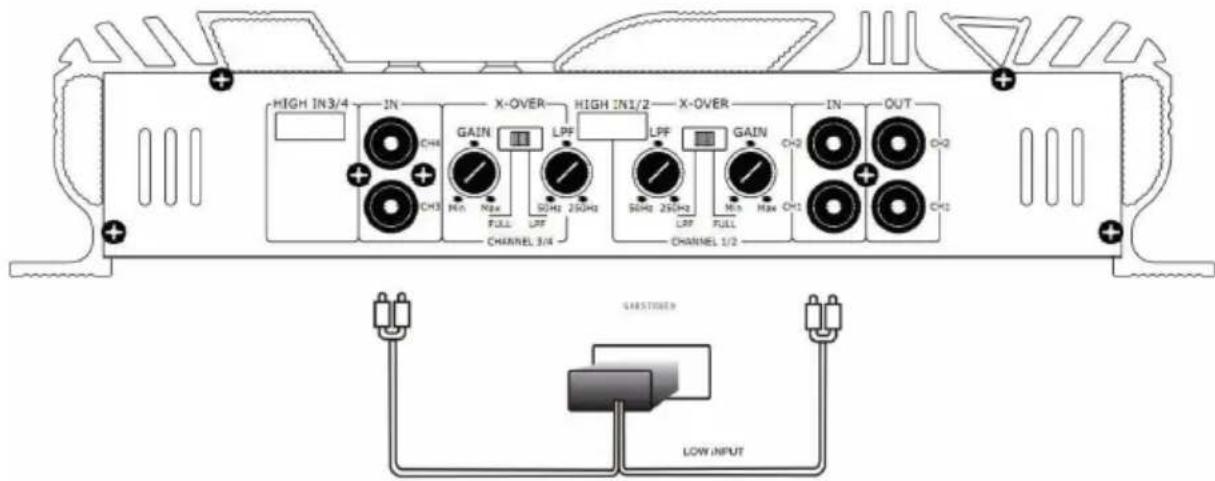

HIGH IN3/4 IN X-OVER HIGH IN1/2 X-OVER IN OUT CH4 GAIN LPF LPF GAIN CH4 CH4 CH4 CH4 MAX 50Hz 250Hz 50Hz 250Hz MAX CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4 CH4

Amplificatore a 6 canali

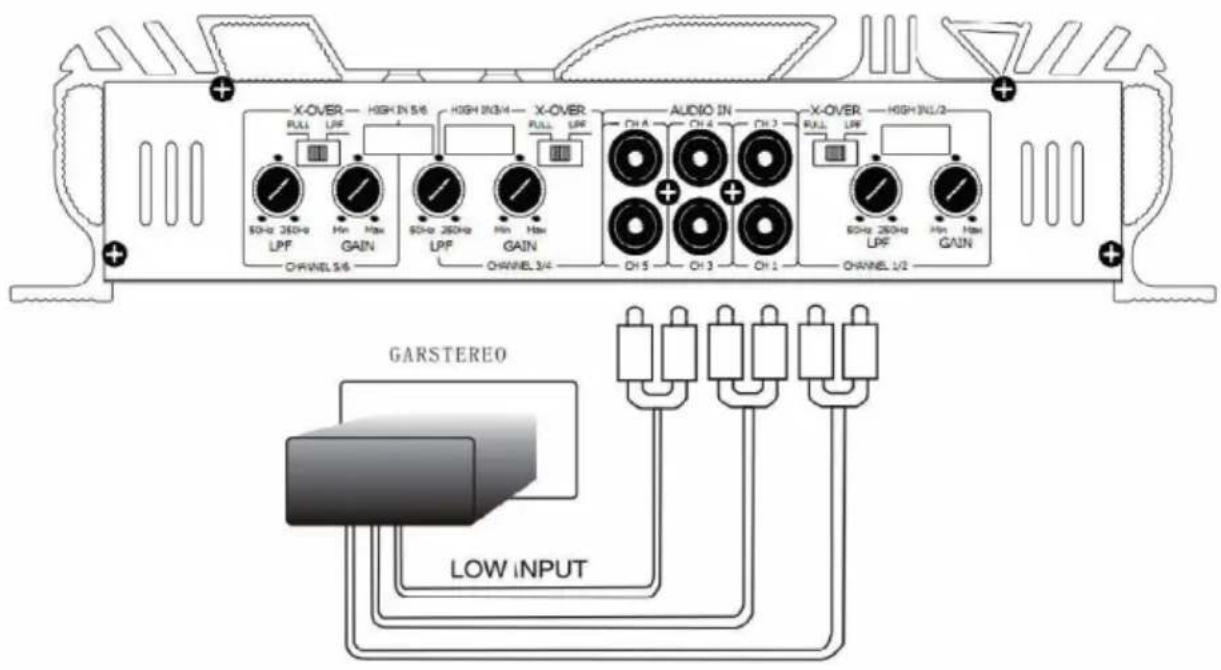

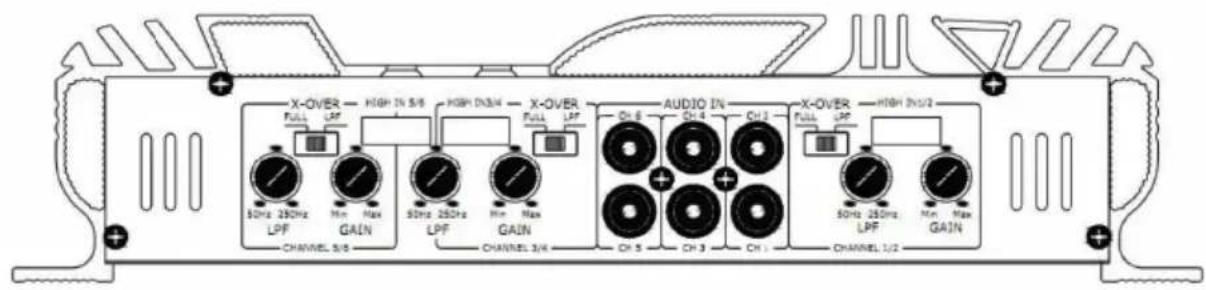

X-OVER FULL LPF HIGH IN 5/6 50Hz 260Hz Min Max LPF GAIN Channel 5/6 50Hz 260Hz LPF GAIN Channel 3/4 X-OVER FULL LPF AUDIO IN OH A OH A OH B Channel 1/2 X-OVER FULL LPF HIGH IN 2/2 50Hz 260Hz Min Max LPF GAIN Channel 1/2 GARSTEREO LOW INPUT

COLLEGAMENTO AGLI ALTOPARLANTI

Amplificatore a 2 canali

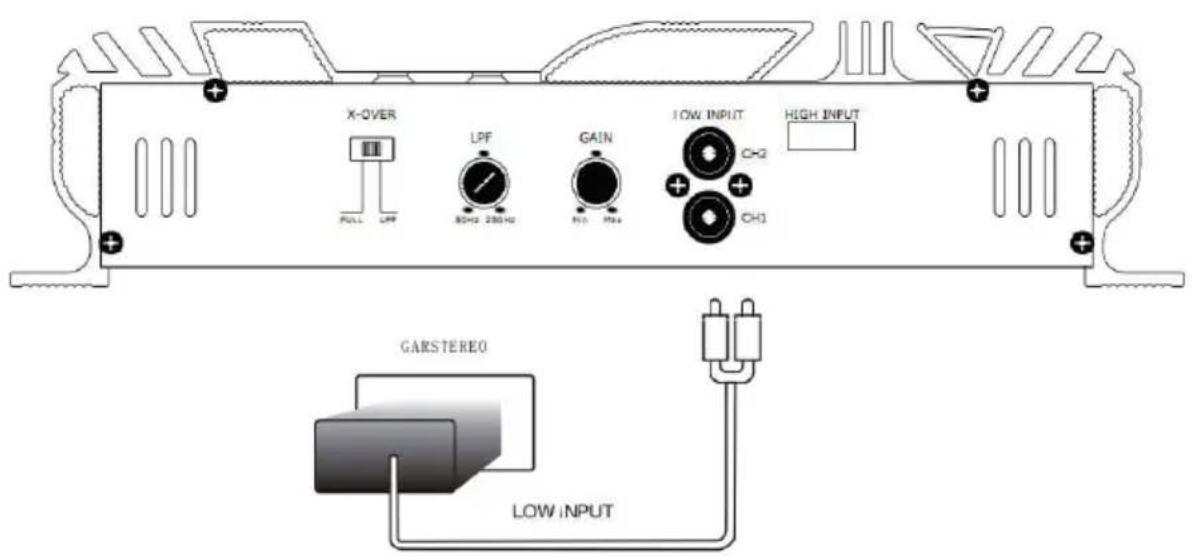

X-OVER LPF GAIN LOW INPUT HIGH INPUT FULL LFF 50Hz 280Hz Max Max CH2 CH1 GARSTEREO LOW INPUT

Amplificatore a 4 canali

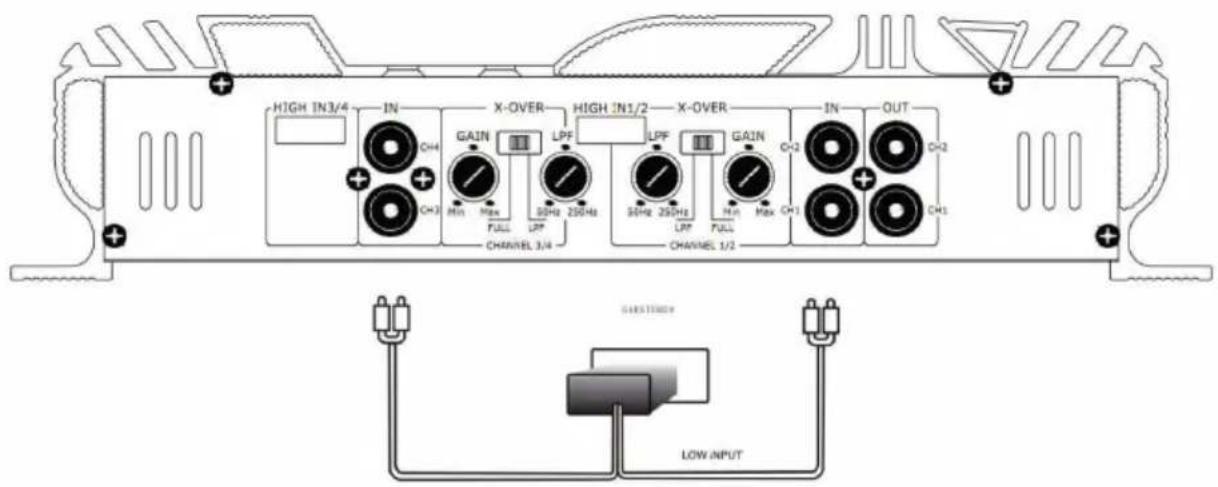

HIGH IN3/4 IN X-OVER HIGH IN1/2 X-OVER IN OUT GAIN LPF LPF GAIN CH3 CH4 CH3 CH4 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3 CH3

Amplificatore a 6 canali

X-OVER FULL LPP HIGH IN 5/6 HIGH IN3/4 X-OVER FULL LPP AUDIO IN OH 5 OH 4 OH 2 X-OVER FULL LPP HIGH IN 2/2 50Hz 250Hz LPP Min Max GAIN 50Hz 250Hz LPP Min Max GAIN CHANNEL 1/4 CHANNEL 1/2 CHANNEL 5/8 GARSTEREO LOW INPUT

Note importanti

• Montare l'amplificatore in un luogo appropriato utilizzando le viti allegate.
• Il dispositivo si riscalda molto. Pertanto, lasciare spazio intorno all'amplificatore quando lo si monta.

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:

Chal-Tec UK limited
