W2AC200 - Autoradio Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore per auto a 4 canali
Marca	Auna
Modello	W2AC200
Potenza di uscita RMS	90 W x 2 (20 Hz - 20 kHz, 2 ohm)
Potenza di uscita max	2000 W
Sensibilità di ingresso alta	1,0 - 2,0 V (impedenza 100 ohm)
Sensibilità di ingresso bassa	0,1 - 1,0 V (impedenza 10 kohm)
Rapporto segnale/rumore	> 95 dB
Impedenza degli altoparlanti	4 - 16 ohm (compatibile 2 ohm)
Frequenza del subwoofer	Regolabile da 30 Hz a 250 Hz
Alimentazione	CC 14,4 V (11 - 16 V, 7,5 A max)
Dimensioni (L x P x A)	250 x 245 x 52 mm
Accessori inclusi	Viti di montaggio, fusibile di ricambio
Modalità di funzionamento	Multimodale: stereo, mono, ponte
Filtro passa-basso	Integrato, regolabile (50-250 Hz)
Ingressi	Alta impedenza (altoparlante) e bassa impedenza (RCA dorate)
Protezioni	Termica, cortocircuito degli altoparlanti, accensione ritardata
Pulizia	Panno asciutto in microfibra, nessun prodotto chimico
Manutenzione	Non aprire, affidare le riparazioni a un professionista
Garanzia	Annullata in caso di apertura da parte di terzi

Domande frequenti - W2AC200 Auna

Come collegare l'amplificatore W2AC200 a una batteria dell'auto?

Collegare il filo rosso al terminale positivo della batteria tramite il portafusibile, il filo nero a massa (carrozzeria scoperta), e il filo arancione a un cavo di alimentazione commutato dell'autoradio per l'accensione remota.

Qual è l'impedenza minima degli altoparlanti compatibile?

Questo amplificatore funziona con altoparlanti da 4 a 16 ohm, ma è tollerata un'impedenza di 2 ohm (attenzione al surriscaldamento).

Come regolare la sensibilità di ingresso (GAIN)?

Regolare il potenziometro GAIN in modo che la tensione di ingresso corrisponda a quella dell'autoradio. In ingresso alto: 1,0-2,0 V; in ingresso basso: 0,1-1,0 V. Evitare di alzare troppo per limitare la distorsione.

Cosa fare se l'amplificatore non si accende?

Verificare le connessioni: filo rosso sulla batteria, nero a massa, arancione su un 12 V commutato. Controllare il fusibile ATC sull'apparecchio e il fusibile principale del cavo di alimentazione.

Posso collegare un subwoofer in ponte (bridge)?

Sì, utilizzare i terminali CH1+ e CH2- per un ponte. Collegare un subwoofer con impedenza minima di 4 ohm. L'impedenza totale vista dall'amplificatore sarà di 2 ohm.

Come utilizzare il filtro passa-basso (LPF)?

Il selettore X-OVER consente di scegliere tra FULL (banda piena) e LPF (passa-basso). Il potenziometro LPF regola la frequenza di taglio da 30 Hz a 250 Hz, ideale per un subwoofer.

Quali cavi di alimentazione utilizzare?

Utilizzare cavi di sezione superiore a 3 mm² per sopportare la corrente massima di 7,5 A. Un cavo troppo sottile può surriscaldarsi e causare cadute di tensione.

L'amplificatore si surriscalda molto, è normale?

Sì, questo amplificatore può surriscaldarsi durante il funzionamento. Assicurare una ventilazione sufficiente durante il montaggio, non coprirlo e lasciare spazio libero intorno. Se si attiva la protezione termica, ridurre il volume o migliorare la ventilazione.

Come pulire l'amplificatore?

Utilizzare un panno asciutto in microfibra per spolverare. Non utilizzare mai prodotti chimici, acqua o alcol, poiché potrebbero danneggiare i circuiti.

Posso utilizzare l'amplificatore a motore spento?

Sì, ma la batteria si scaricherà rapidamente perché l'amplificatore assorbe fino a 7,5 A. Si consiglia di far girare il motore per evitare una batteria scarica.

MANUALE UTENTE W2AC200 Auna

la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 38

Caratteristiche del dispositivo 39

Istruzioni per il collegamento 40

Connessione alla radio 42

Montaggio del dispositivo 43

Avviso di smaltimento 44

Produttore e importatore (UK) 44

DATI TECNICI

Potenza di uscita 90 W x 2
Potenza di uscita dell'amplificatore	2000 W Max.
Sensibilità di ingresso	Alta: 1,0 - 2,0 V impedenza 100 Ohm
	Bassa: 0,1 - 1,0 V impedenza 10 kOhm
Rapporto S/N Superiore ai 95 dB
Impedenza altoparlanti 4-16 Ohm
Frequenza del subwoofer Regolabile 30 Hz - 250 Hz
Alimentazione DC 14,4 V
Dimensioni 250 x 245 x 52mm
Accessori Viti e fusibile di ricambio

AVVERTENZE DI SICUREZZA

• Conservare accuratamente il manuale per poterlo consultare in ogni momento.
• Utilizzare il prodotto esclusivamente come descritto nelle istruzioni per l'uso. Qualsiasi altro uso può causare danni al prodotto o all'ambiente circostante.
• Smontare o modificare il dispositivo ne pregiudica la sicurezza.
• Maneggiare con cura il prodotto. Urti, colpi o cadute anche da un'altezza minima possono danneggiarlo.
• Tenere il prodotto lontano da umidità e da calore estremo.
• Non aprire assolutamente il dispositivo. Nel caso di interventi esterni sul dispositivo, la garanzia perde validità.
• Un montaggio errato può causare malfunzionamenti o guasto totale.
• Il dispositivo deve essere protetto dall'umidità e dai raggi diretti del sole.
• Non usare mai detergenti per la pulizia, ma solo un panno in microfibra asciutto.
• Non aprire il prodotto e non eseguire riparazioni autonomamente! Le riparazioni del dispositivo devono essere eseguite solo da un'azienda autorizzata.

CARATTERISTICHE DEL DISPOSITIVO

Audio

• Auna amplificatore auto acrilico nero & LED blu con 2000W
• 90W x 2 canali di potenza in uscita (20Hz - 20KHz, 2 Ohm)
• Capacità multimodale per il funzionamento simultaneo di subwoofer e altoparlanti satellite
• Frequenza di crossover del subwoofer regolabile (30-250 Hz)
• Dispositivo di uscita a corrente elevata
  • Livello di ingresso RCA regolabile
• Isolamento di base dell'ingresso per la soppressione del rumore di linea

Alimentazione elettrica

• PWM ultra stabile (segnale di modulazione per l'ampiezza degli impulsi)
• Alimentazione elettrica (11-16 V)
• Protezione termica da surriscaldamento
• Accensione a distanza

Generale

• Riduzione del rumore
• Ritardo di accensione
• Protezione contro i cortocircuiti degli altoparlanti
• Connettori RCA dorati e ingressi
• Fusibile ATC sul dispositivo

1. Collegamento del cavo di alimentazione

• Poiché si tratta di un dispositivo a corrente elevata, collegare correttamente il cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusibile.
• Collegare saldamente il cavo nero a una vite o a un'altra parte della carrozzeria della propria auto dopo aver rimosso la vernice in questo punto. Ciò è necessario per una corretta messa a terra.
• Un cablaggio corretto porta a un suono chiaro.

2. Collegamento del cavo on/off remoto

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlla l'accensione e lo spegnimento dell'amplificatore.
• Il cavo per l'antenna automatica della radio (se presente) può essere usato a questo scopo.

3. Collegamento dell'ingresso dell'amplificatore

• Questo dispositivo può essere utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare i cavi di uscita degli altoparlanti dell'autoradio agli ingressi ad alta potenza +/- destra e sinistra.
• Collegamento di base generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

4. Collegamento AUX:

• Collegare il cavo di ingresso AUX al connettore RCA come descritto: "bianco" all'uscita RCA sinistra e "rosso" all'uscita RCA destra dell'autoradio.
• Prima di collegare l'uscita RCA dell'autoradio o di altri dispositivi, assicurarsi che l'impedenza e la sensibilità corrispondano a questa connessione AUX.

5. Controllo della sensibilità di ingresso

- Impostare la sensibilità di ingresso conformemente al segnale di uscita dell'autoradio.

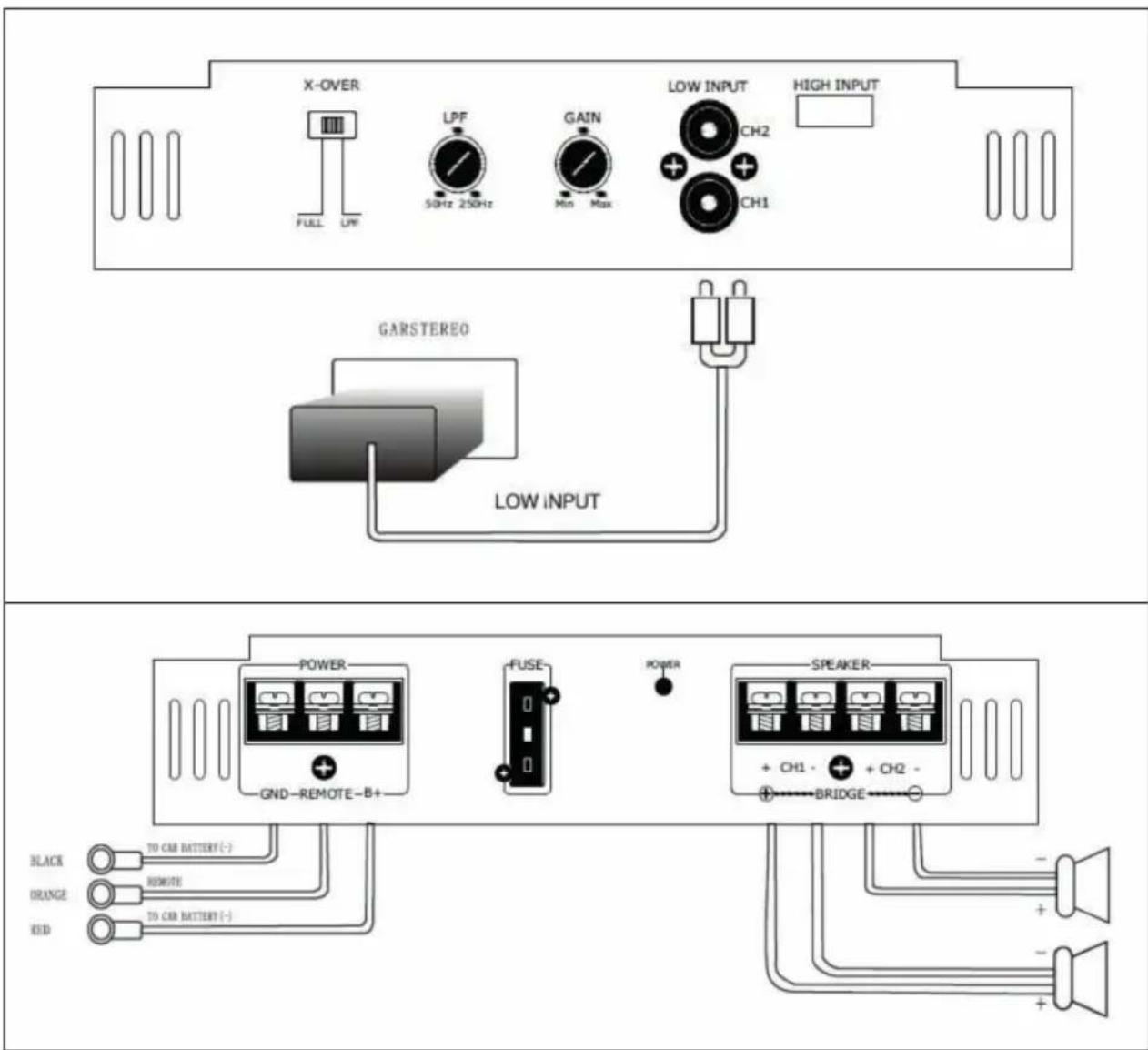

6. Collegamento degli altoparlanti (stereo e mono)

- Collegare gli altoparlanti come mostrato nell'illustrazione.

Note importanti

• L'amplificatore richiede 7,5 A alla massima potenza. Se l'amplificatore viene usato a motore spento, la batteria potrebbe scaricarsi. Si prega di accendere sempre il motore prima di utilizzare l'amplificatore.
• Usare solo cavi di alimentazione con una sezione adeguata (maggiore di 3 mm²).
• Questo dispositivo è adatto per altoparlanti con un'impedenza di 2-16 Ohm. Gli altoparlanti devono avere una capacità sufficiente per poter assorbire la potenza del dispositivo.

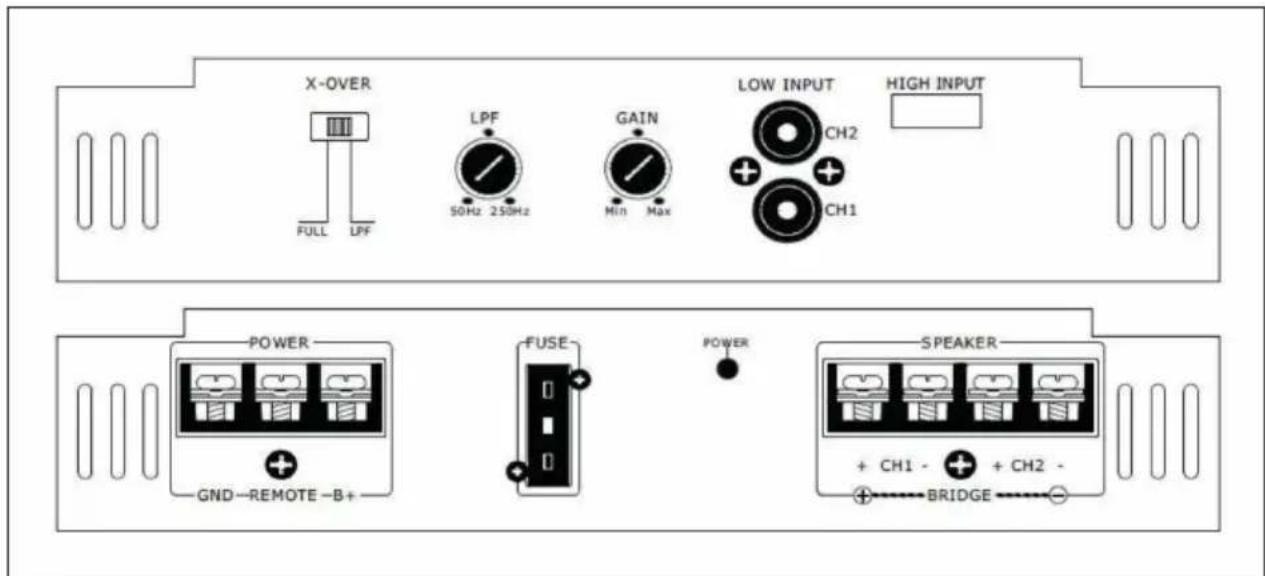

CONNESSIONE ALLA RADIO

BLACK (nero) Al polo (-)	della batteria o a un altro punto di massa
ORANGE (arancione)	Accensione a distanza
RED (rosso) Al polo (+)	della batteria

MONTAGGIO DEL DISPOSITIVO

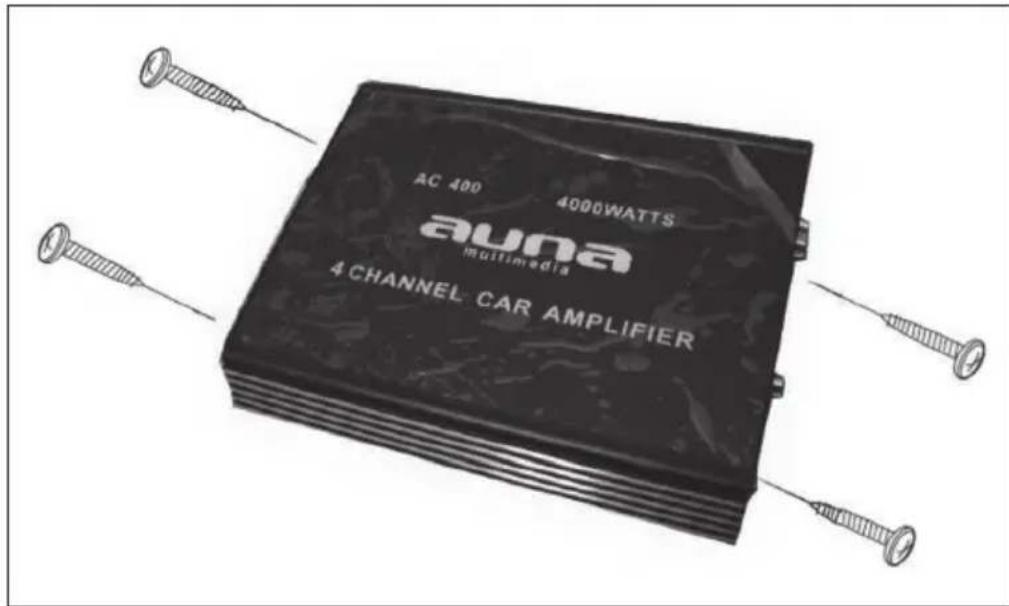

Montare l'amplificatore usando le viti come descritto nell'illustrazione.

Note importanti

• Il dispositivo si riscalda molto.
• Pertanto, si prega di lasciare abbastanza spazio per la ventilazione intorno all'amplificatore quando lo si monta. Non coprire l'amplificatore durante l'uso.

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:
