AMPCH06 - Autoradio Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio per auto (autoradio)
Numero di canali	2, 4 o 6 canali configurabile
Potenza di uscita (2 canali)	95 W x 2
Potenza di uscita (4 canali)	95 W x 4
Potenza di uscita (6 canali)	95 W x 6
Gamma di frequenza	20 Hz - 20 kHz
Sensibilità ingresso alta	1,0 - 2,0 V (impedenza 100 ohm)
Sensibilità ingresso bassa	0,1 - 1,0 V (impedenza 10 k ohm)
Rapporto segnale/rumore	>95 dB
Impedenza altoparlanti	4 - 16 ohm
Frequenza subwoofer regolabile	30 Hz - 250 Hz
Alimentazione	14,4 V CC (11-16 V)
Protezione	Cortocircuito, termica, fusibile ATC
Ingressi	RCA dorati, ingresso AUX
Accensione	Accensione ritardata, telecomando accensione
Accessori inclusi	Viti di montaggio, fusibile di ricambio
Pulizia	Panno asciutto in microfibra
Riciclaggio	Non gettare nei rifiuti domestici, punto di raccolta

Domande frequenti - AMPCH06 Auna

Come collegare l'alimentazione dell'amplificatore AMPCH06?

Collegare il cavo rosso al morsetto positivo (+) della batteria con il portafusibile. Collegare il cavo nero a una massa pulita (carrozzeria) dopo aver rimosso la vernice. Utilizzare un cavo di sezione adeguata.

Qual è la potenza di uscita massima?

L'amplificatore eroga fino a 95 W per canale in configurazione a 2, 4 o 6 canali. La potenza totale dipende dal numero di canali utilizzati.

Come regolare la sensibilità d'ingresso?

Utilizzare il controllo di sensibilità situato sull'apparecchio. Per l'ingresso alto, regolare tra 1,0 e 2,0 V; per l'ingresso basso, tra 0,1 e 1,0 V. Regolare in base all'autoradio.

Posso collegare un subwoofer?

Sì, l'amplificatore dispone di una frequenza di taglio regolabile per subwoofer (30-250 Hz). Utilizzare le uscite appropriate e regolare il filtro passa-basso.

Come evitare il surriscaldamento?

Assicurare una ventilazione sufficiente intorno all'amplificatore. Non montarlo in uno spazio confinato. L'apparecchio si scalda molto, lasciare spazio libero.

Cosa fare se l'amplificatore non si accende?

Verificare il fusibile ATC, i collegamenti di alimentazione e il cavo arancione del telecomando di accensione. Assicurarsi che la batteria sia sufficientemente carica (motore acceso).

Che tipo di cavo di alimentazione utilizzare?

Utilizzare un cavo di sezione sufficiente (almeno 4 mm² per 15 A). Il cavo rosso deve avere un portafusibile. Non utilizzare cavi troppo sottili.

Come collegare l'amplificatore all'autoradio?

Utilizzare gli ingressi RCA (bianco per sinistra, rosso per destra) o gli ingressi ad alta potenza se l'autoradio non ha uscite preamplificate. Seguire lo schema di collegamento in base al numero di canali.

L'amplificatore è compatibile con altoparlanti da 2 ohm?

No, l'impedenza consigliata è da 4 a 16 ohm. L'uso di altoparlanti da 2 ohm può danneggiare l'amplificatore.

Come pulire l'amplificatore?

Utilizzare un panno asciutto in microfibra. Non utilizzare mai prodotti detergenti o acqua. Scollegare l'apparecchio prima della pulizia.

MANUALE UTENTE AMPCH06 Auna

la ringraziamo per l'acquisto del disposativo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservanza delle avventenze di sicurezza e da un uso improprio del disposativo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 44

Avvertenze di sicurezza 44

Caratteristica del disposativo 45

Collegamento del cavo di alimentazione 45

Collegamento del cavo dell'interruttore remoto 46

Collegamento dell'ingresso dell'amplificatore 46

Collegamento AUX 46

Controllo della sensibilità di ingresso 46

Descrizione del dispositivo 47

Collegamento all'autoradio 49

Collegamento agli altoparlanti 50

Avviso di smaltimento 52

Produttore e importatore (UK) 52

DATI TECHNICI

Potenza di uscita	95 W x amplificatore a 2 canali 95 W x amplificatore a 4 canali 95 W x amplificatore a 6 canali
Risposta in frequenza 20 Hz-20 kHz a 1 dB
Sensibilità di ingressso	Alta: 1,0-2,0 V Impedenza: 100 Ohm
	Bassa: 0,1-1,0 V Impedenza 10 K Ohm
SR > 95 dB
Impedenza altoparlanti 4-16 Ohm
Frequenza del subwoofer Regolabile	30 Hz - 250 Hz
Alimentazione DC 14,4 V
Accessori Viti e fusibile di ricambio

AVVERTENZE DI SICUREZZA

• Conservare accuramente il manuale per poterlo consultare in agli momento.
• Utilizzare il prodotto esclusivamente come descriptto nelle istruzioni per l'uso. Qualsiasi altri uso può causare danni al prodotto o all'ambiente circostante.
• Smontare o modificare il dispositivo ne pregiudica la sicurezza.
• Maneggiare con cura il prodotto. Urti, colpi o cadute anche da un'altezza minima possocono danneggiarlo.
• Tenere il prodotto lontano da umidità e da calore estremo.
• Non après assolutamente il disposativo. Nel caso di interventi esterni sul disposativo, la garanzia perde validità.
• Un montaggio errato può causare malfunzionamenti o guasto totale.
• Il disposativo deve essere protetto dall'umidità e dai raggi diretti del sole.
• Non usare mai detergenti per la pulizia, ma solo un panno in microfibrà asciutto.
• Non apriré il prodotto e non eseguire riparazioni autonomamente! Le riparazioni del dispositivo devono essere eseguite solo da un'azienda autorizzata.

CARATTERISTICHE DEL DISPOSITIVO

Generiche

• Capacità multimodale per il collegamento simultaneo di subwoofer e altoparlanti satellite
• Freqenza di crossover del subwoofer regolabile (30-250 Hz)
  Dispositivo di uscita a corrente elevata
• Livello di ingresso RCA regolabile
• Isolamento di base dell'ingresso
• Suppressione delle interferenze di linea
• Riduzione del rumore
• Ritardo di accensione
• Protezione contro i cortocircuito degli altoparlanti
• connettori RCA dorati e ingressi
• Protezione del fusibile dell'unità ATC

Alimentazione elettrica

• PWM (segnale di modulazione per l'ampiezza degli impulsi) ultra stabile
• Alimentazione elettrica (11-16 V)
• Protezione termica da surriscaldamento
• Accensione a distanza

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

• Poiché si tratta di un dispositivo a corrente elevata, il collegamento del cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusabile.
• Collegare saldamente il cavo nero a una vite o a un'altra parte della carrozeria della propria auto dopo aver rimioso la vernice. Ciò è necessario per una corretta messa a terra.
• Un cablaggio corretto porta a un suono bianro.

COLLEGAMENTO DEL CAVODELL'INTERRUPTORE REMOTO

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlling l'accensione e lo spegnimento dell'amplificatore.
• Il cavo di commutazione può servire come antenna della radio.

COLLEGAMENTO DELL'INGRESSO DELL'AMPLIFICATORE

• Questo dispositivo può essere utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare i cavi di uscita degli altoparlanti dell'autoradioagli ingressi ad alta potenza + / - destra e sinistra.
• Collegamento generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

COLLEGAMENTO AUX

• Collegare il cavo di ingresso AUX al connettore RCA come descririto: BIANCO all'uscita sinistra del preamplificatore dell'autoradio. ROSSO all'uscita destra del preamplificatore dell'autoradio.
• Prima di collegare l'uscita del preamplificatore dell'autoradio o di altri dispositivi, assicurarsi che l'impenenza e la sensibilità corrispondano a但这a connessione AUX.

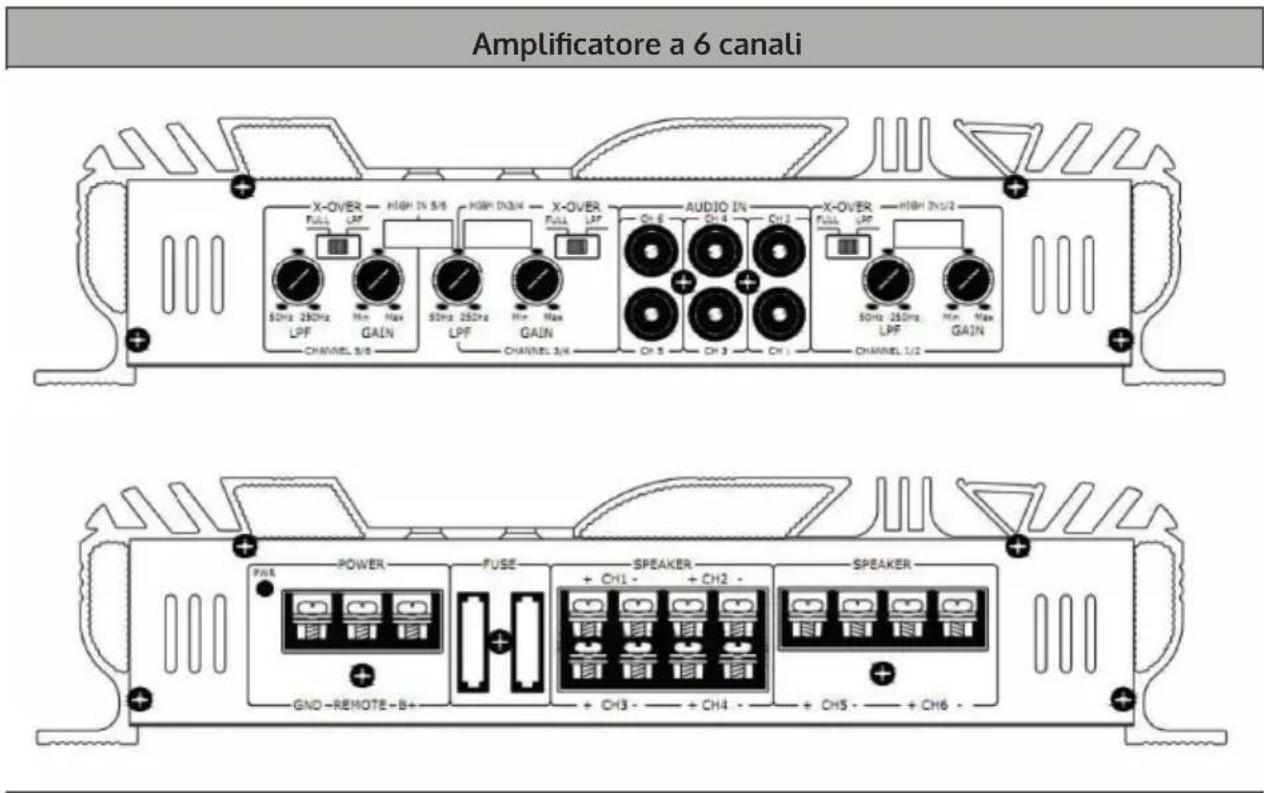

CONTROLLO DELLA SENSIBILITA DI INGRESSO

• Controllare la sensibilità di ingresso dell'autoradio.

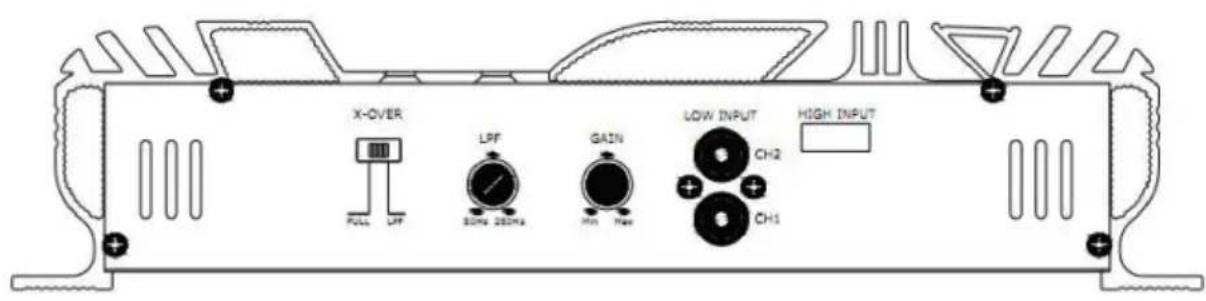

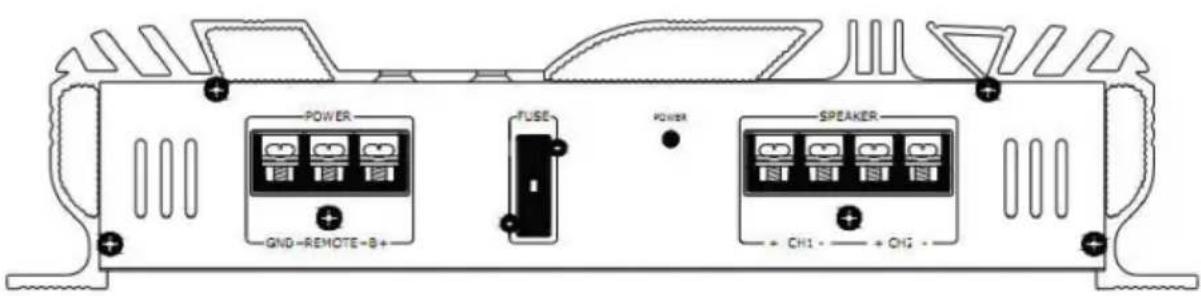

Amplificatore a 2 canali

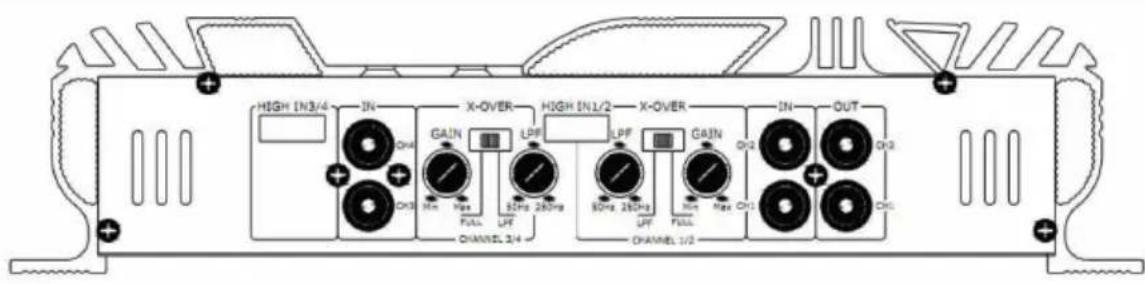

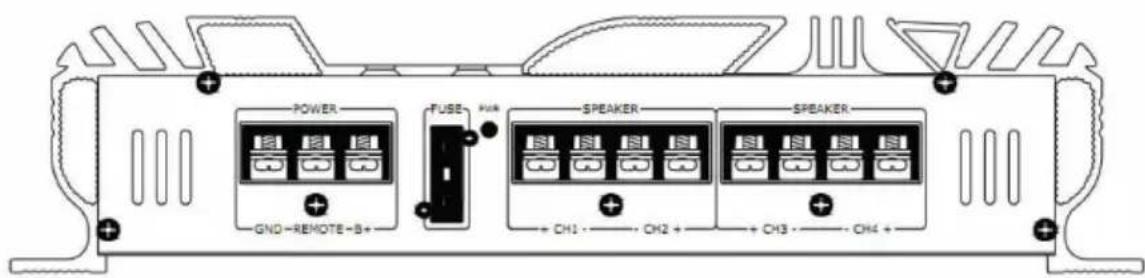

Amplificatore a 4 canali

Note important

• L'amplificatore richiede 15 A alla massima potenza. Se l'amplificatore viene usato a motore spento, la batteria potrebbe scaricarsi. Si prega di accendere sempre il motore prima di utilizzato l'amplificatore.
• Usare solo cavi di alimentazione con una sezione adequata.
• Questo disposativo è adatto per altoparlanti con un'impedenza di 2-16 Ohm. Gli altoparlanti devono avera una capacité sufficiente per assorbire più potenza del disposativo.

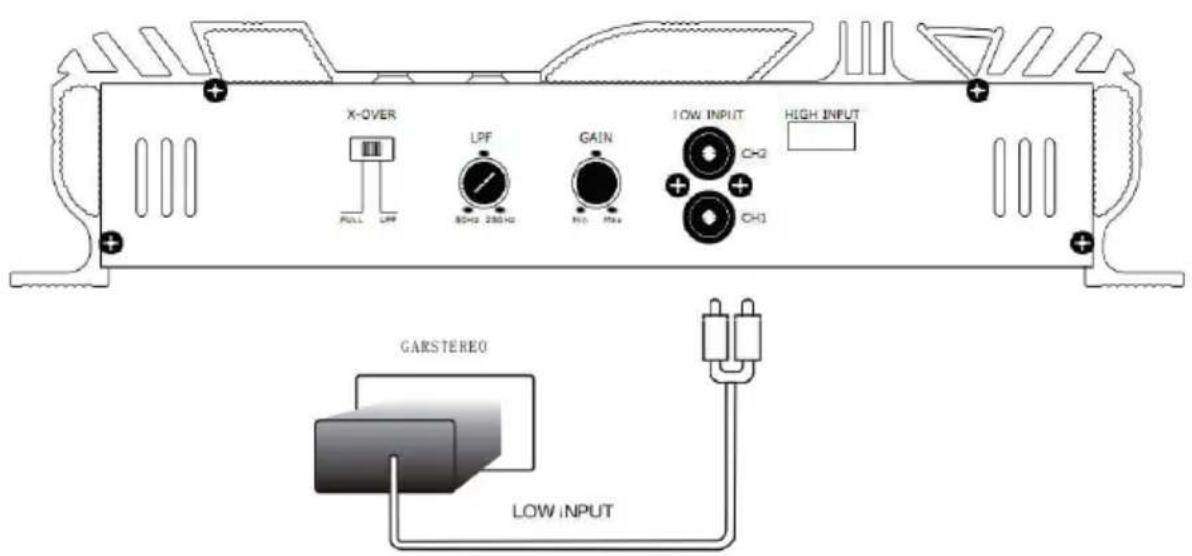

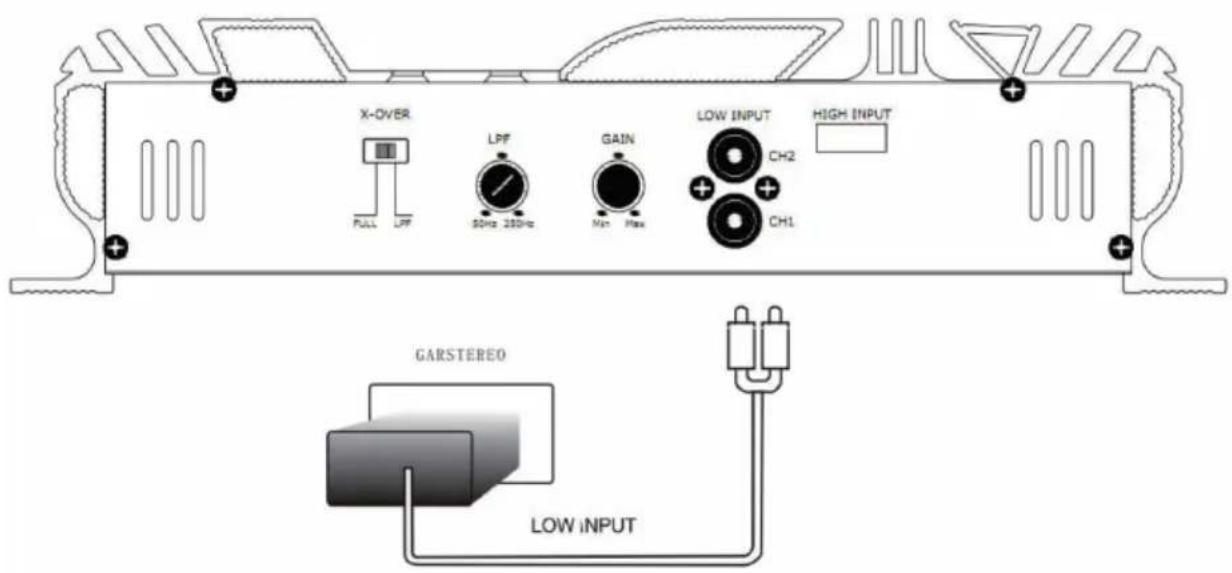

Amplificatore a 2 canali

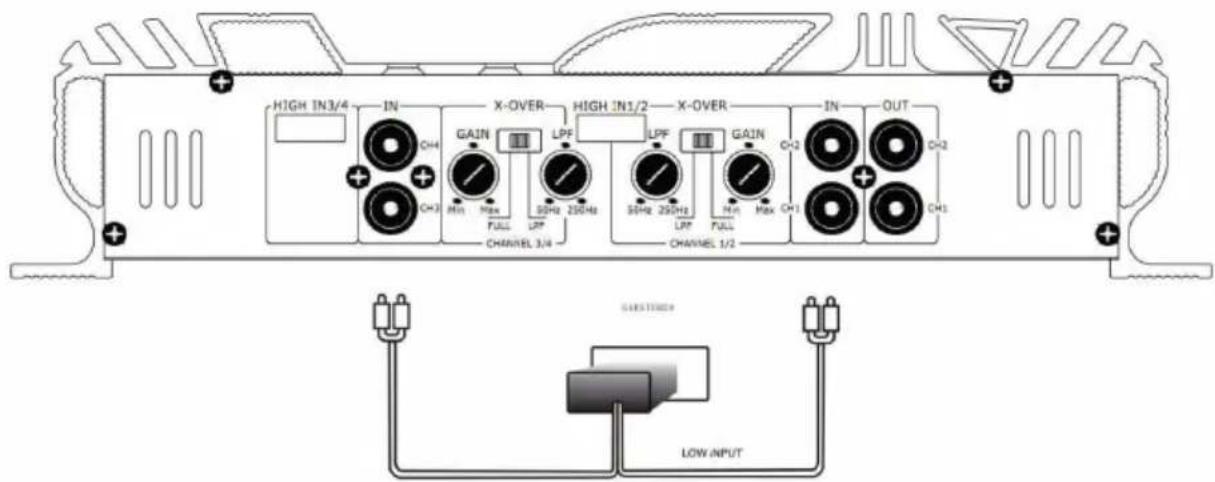

Amplificatore a 4 canali

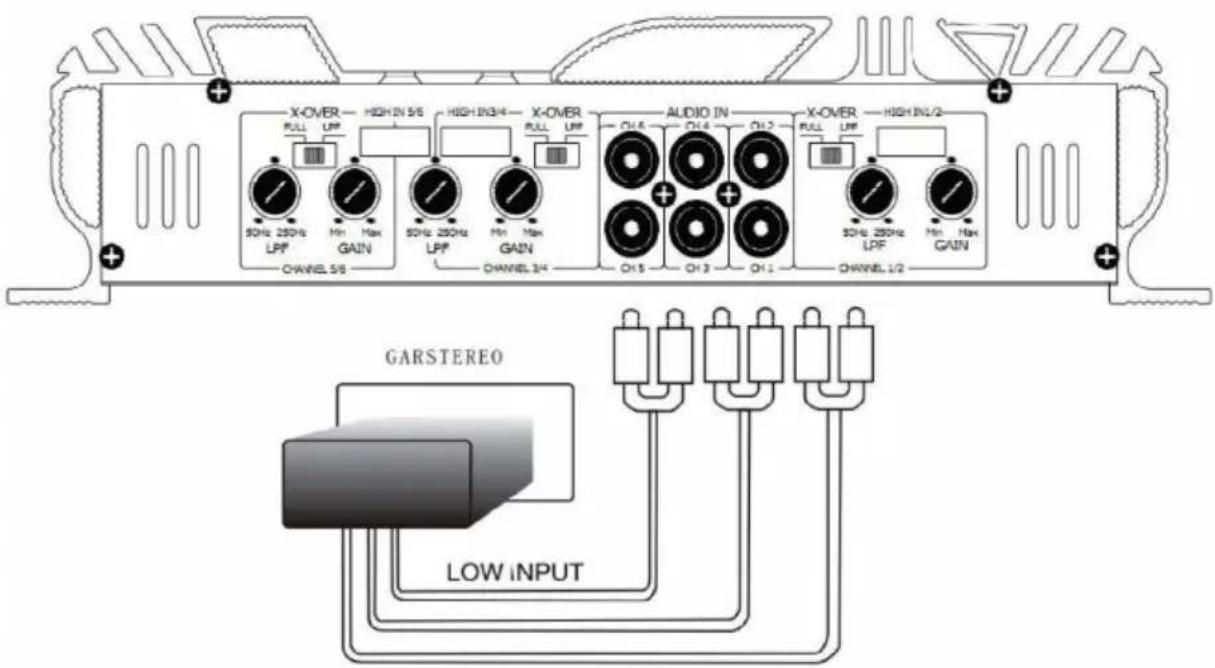

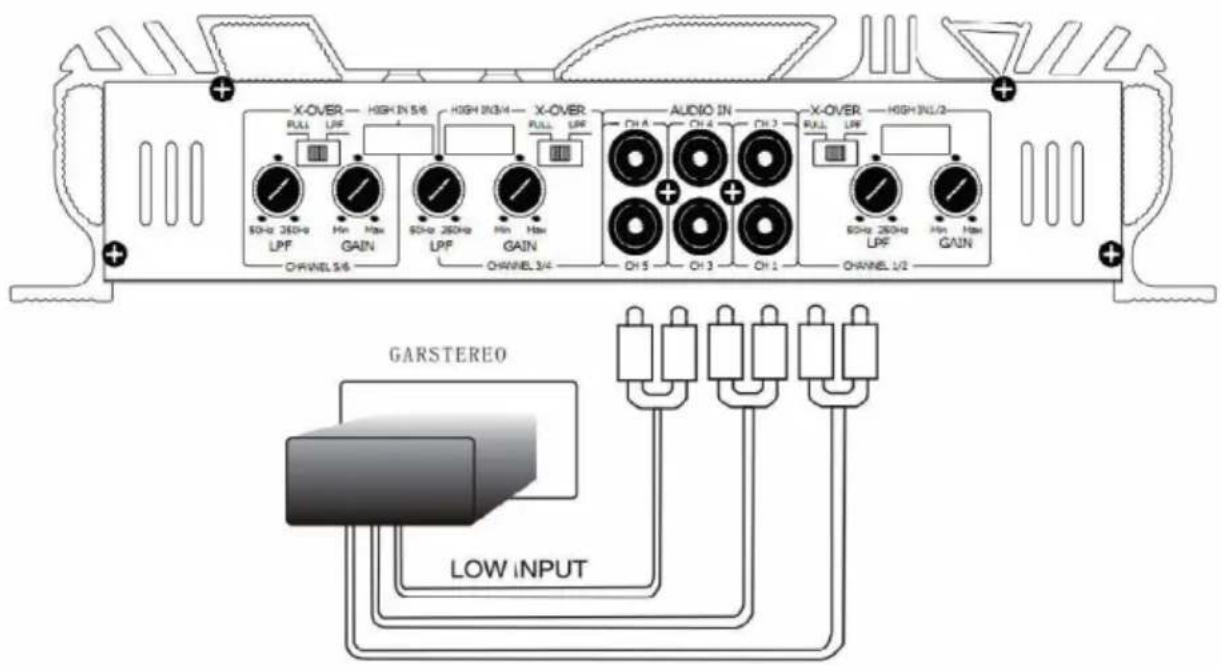

Amplificatore a 6 canali

COLLEGAMENTO AGLI ALTOPARLANTI

Amplificatore a 2 canali

Amplificatore a 4 canali

Amplificatore a 6 canali

Note important

• Montare l'amplificatore in un luogo appropriato utilizzando le viti allegate.
• Il disposativo si riscalda molto. Pertanto, lasciare spazio intorno all'amplificatore quando lo si monta.

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello significolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto nei rifiuti casalinghi. Il dispositorio deve inceve essere portato in un centro di raccolta per il risciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative. Informazioni riguardanti il risciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
