AMPCH06 - Autoradio Auna - Kostenlose Bedienungsanleitung

Produkttyp	Audioverstärker für Auto (Autoradio)
Anzahl der Kanäle	2, 4 oder 6 Kanäle konfigurierbar
Ausgangsleistung (2 Kanäle)	95 W x 2
Ausgangsleistung (4 Kanäle)	95 W x 4
Ausgangsleistung (6 Kanäle)	95 W x 6
Frequenzbereich	20 Hz - 20 kHz
Eingangsempfindlichkeit hoch	1,0 - 2,0 V (Impedanz 100 Ohm)
Eingangsempfindlichkeit niedrig	0,1 - 1,0 V (Impedanz 10 kOhm)
Signal-Rausch-Verhältnis	>95 dB
Lautsprecherimpedanz	4 - 16 Ohm
Einstellbare Subwoofer-Frequenz	30 Hz - 250 Hz
Stromversorgung	14,4 V DC (11-16 V)
Schutz	Kurzschluss, thermisch, ATC-Sicherung
Eingänge	Vergoldete RCA, AUX-Eingang
Zündung	Verzögerte Zündung, Zündfernbedienung
Mitgeliefertes Zubehör	Montageschrauben, Ersatzsicherung
Reinigung	Trockenes Mikrofasertuch
Entsorgung	Nicht mit dem Hausmüll entsorgen, Sammelstelle

Häufig gestellte Fragen - AMPCH06 Auna

Wie schließe ich die Stromversorgung des Verstärkers AMPCH06 an?

Schließen Sie das rote Kabel mit der Sicherungshalterung an den Pluspol (+) der Batterie an. Schließen Sie das schwarze Kabel nach Entfernen der Farbe an eine saubere Masse (Karosserie) an. Verwenden Sie ein Kabel mit geeignetem Querschnitt.

Was ist die maximale Ausgangsleistung?

Der Verstärker liefert bis zu 95 W pro Kanal in 2-, 4- oder 6-Kanal-Konfiguration. Die Gesamtleistung hängt von der Anzahl der verwendeten Kanäle ab.

Wie stelle ich die Eingangsempfindlichkeit ein?

Verwenden Sie den Empfindlichkeitsregler am Gerät. Stellen Sie für den hohen Eingang zwischen 1,0 und 2,0 V ein, für den niedrigen Eingang zwischen 0,1 und 1,0 V. Passen Sie es je nach Autoradio an.

Kann ich einen Subwoofer anschließen?

Ja, der Verstärker verfügt über eine einstellbare Trennfrequenz für Subwoofer (30-250 Hz). Verwenden Sie die entsprechenden Ausgänge und stellen Sie den Tiefpassfilter ein.

Wie vermeide ich Überhitzung?

Sorgen Sie für ausreichende Belüftung um den Verstärker. Montieren Sie ihn nicht in einem beengten Raum. Das Gerät wird sehr heiß, lassen Sie Freiraum.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die ATC-Sicherung, die Stromanschlüsse und das orangefarbene Kabel der Zündfernbedienung. Stellen Sie sicher, dass die Batterie ausreichend geladen ist (Motor läuft).

Welches Stromkabel soll ich verwenden?

Verwenden Sie ein Kabel mit ausreichendem Querschnitt (mindestens 4 mm² für 15 A). Das rote Kabel muss eine Sicherungshalterung haben. Verwenden Sie keine zu dünnen Kabel.

Wie schließe ich den Verstärker an das Autoradio an?

Verwenden Sie die RCA-Eingänge (weiß für links, rot für rechts) oder die Hochleistungseingänge, wenn das Autoradio keine Vorverstärkerausgänge hat. Befolgen Sie das Anschlussschema je nach Kanalanzahl.

Ist der Verstärker mit 2-Ohm-Lautsprechern kompatibel?

Nein, die empfohlene Impedanz beträgt 4 bis 16 Ohm. Die Verwendung von 2-Ohm-Lautsprechern kann den Verstärker beschädigen.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes Mikrofasertuch. Verwenden Sie niemals Reinigungsmittel oder Wasser. Trennen Sie das Gerät vor der Reinigung vom Strom.

BEDIENUNGSANLEITUNG AMPCH06 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Ges Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichen Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Technische Daten 4

Sicherheitshinweise 4

Geräteigenschaften 5

Verbindung des Stromkabels 5

Verbindung des Fernschaltkabels 6

Verbindung des Veränderker-Eingangs 6

Verbindung des AUX-Anschlusses 6

Eingangs-Sensibilitäts-Kontrolle 6

Geräteübersicht 7

Verbindung mit dem Autoradio 9

Verbindung mit den Laufsprechern 10

Hinweise zur Entsorgung 12

Ausgangsleistung	95 W x 2-Kanal-Verträger 95 W x 4-Kanal-Verträger 95 W x 6-Kanal-Verträger
Frequenzgang 20 Hz-20 kHz bei 1 dB
Eingangssensibilität	Hoch: 1.0-2.0 V Impedanz 100 Ohm
	Niedrig: 0.1-1.0 V Impedanz 10 K Ohm
SR > 95 dB
Lautsprecherimpedanz 4-16 Ohm
Subwoofer-Frequency Regelbar 30 Hz	- 250 Hz
Stromversorgung DC 14,4 V
Zubeñor Schrauben und Ersatzsicherung

SICHERHEITSHINWEISE

• Bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Bitte verwenden Sie das Produkt nur, wie in der Anleitung beschreiben. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöbe, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Offnen Sie in keinem Fall das Gerät. Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Verwenden Sie zur Reinigung niemals Reinigungsmittel, sondern nur ein trockenes Mikrofasertuch.
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selbst aus. Reparaturen am Gerät)dürfen nur von einer Fachwerkstatt durchgeführt werden.

GERÄTEEIGENSCHAFTEN

Allgemein

• Multi-Modus-Leistungsfähigkeit für gleichzeitigen Anschluss von Subwoofer und Satelliten-Lautsprechern
• Einstellbare Subwoofer-Uberschneidungsfrequency (30-250 Hz)
• Hochstrom-Ausgangsgerät
  Einstellbares Cinch-Eingangslevel
• Eingangsgrunddisolierung
• Leitungsrauschen-Underrückung
  Gerauschreduzierung
• Anschaltverzögerung
• Laufsprecher-Kurzschluss-Schutz
• goldene Cinch-Anschlüsse und Eingänge
  ATC-Einheit-Sicherungsschutz

Energieversorgung

• Ultrastabiles PWM (Impulsbreite-moduliertes Signal)
• Energieversorgung (11-16 V)
  Thermischer Überhitzungsschutz
• Ferneinschaltung

VERBINDUNG DES STROMKABELS

• Da es sich um ein Hochstromgerät handelt, ist die Verbindung des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+) Pol ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.
• Verbinden Sie das schwarze Kabel fest mit einer Schraube oder einen anderen Teil der Karosserie Ihres Autos, nachdem Sie den Lack entfernt haben. Dies ist notwendig für eine einwandfrei Erdung.
• Eine ordentliche Verkabelung führt zu klarem Sound.

VERBINDUNG DES FERNSCHALTKABELS

• Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verständerkers.
• Das geschaltete Stromkabel kann als Antenne des Radios dieren.

VERBINDUNG DES VERSTÄRKER-EINGANGS

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund-Autoradio-Verbindung: Verbinden Sie die Autoradio-Lautsprecher-Ausgangskabel mit den Hochleistungseingängen +/ rechts und links.
• Allgemeine Autoradio-Verbindung: Verbinden Sie das negative Autoradio-Lautsprecher-Ausgangskabel mit den zwei verbliebenen Kabeln +/- rechts und links.

VERBINDUNG DES AUX-ANSCHLUSES

• Verbinden Sie das AUX-Eingangskabel mit dem Cinch-Anschluss wie beschrieben: WEISS zum linken Vorverstärkerausgang des Autoradios. ROT zum rechten Vorverstärkerausgang des Autoradios.
• Bevor Sie den Vorverstärkerausgang des Autoradios oder anderer Geräte verbinden, stellen Sie safer, dass die Impedanz und die Sensibilität mit thisem AUX-Anschluss übereinstimmen.

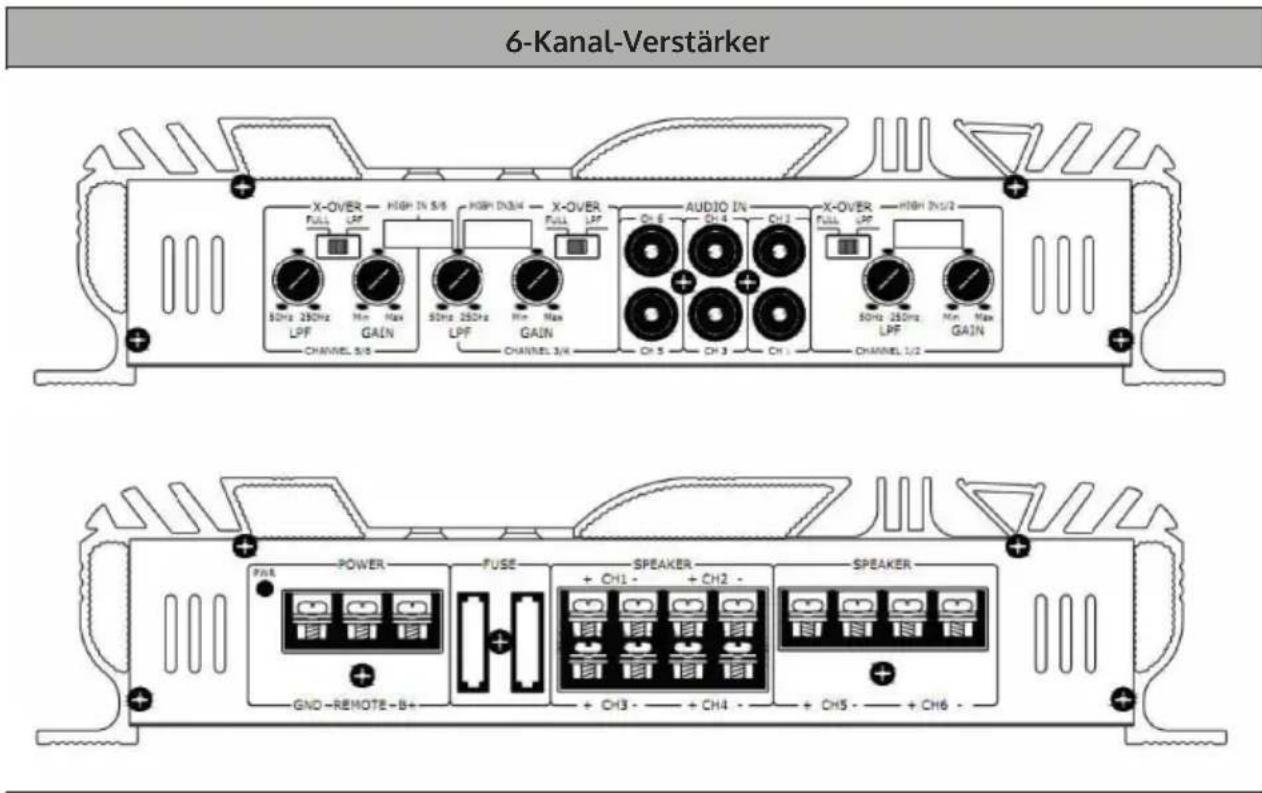

EINGANGS-SENSIBILITÄTS-KONTROLLE

Regeln Sie die Eingangssensibilität zum Autoradio.

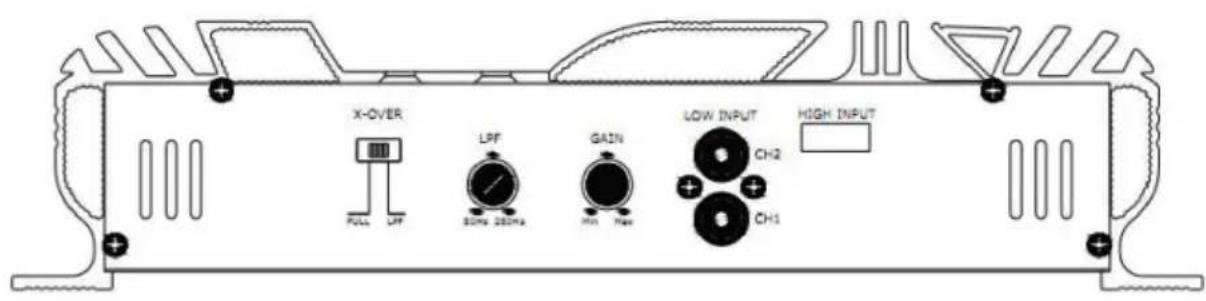

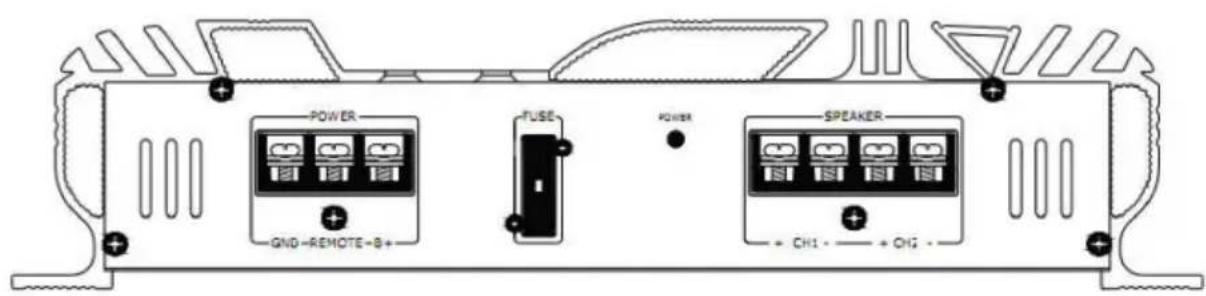

2-Kanal-Verstärke

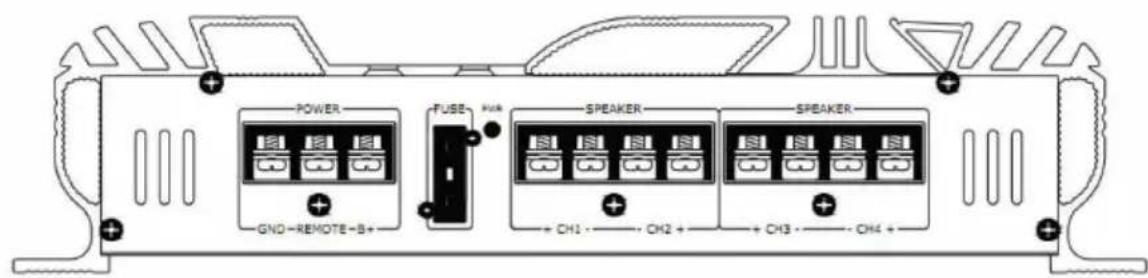

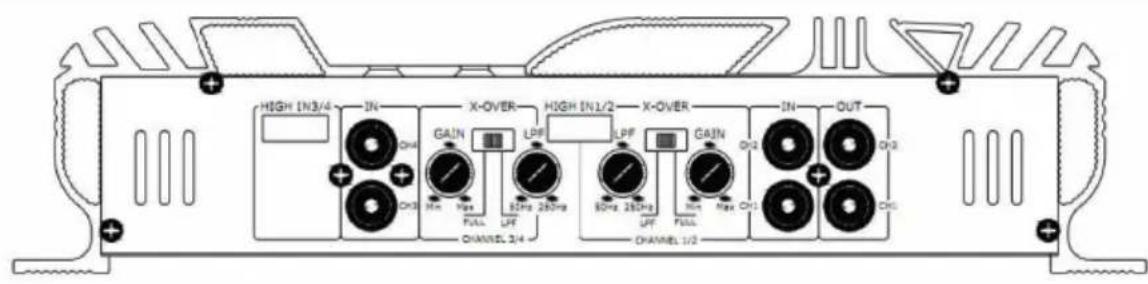

4-Kanal-Verstärker

Wichtige Hinweise

• Der Veränderer besteht bei Höchstleistung 15 A. Wenn der Veränderer verwendet wird, während der Motor abgeschelt ist, kann es passieren, dass die Batterie entladen wird.itte schalten Sie den Motor immer an, bevor Sie den Veränderer verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt.
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ohm geeignet. Die Lautsprecher mussen genug Kapazität besitzen, um mehr Leistung des Gerätes aufnehmen zu konnen.

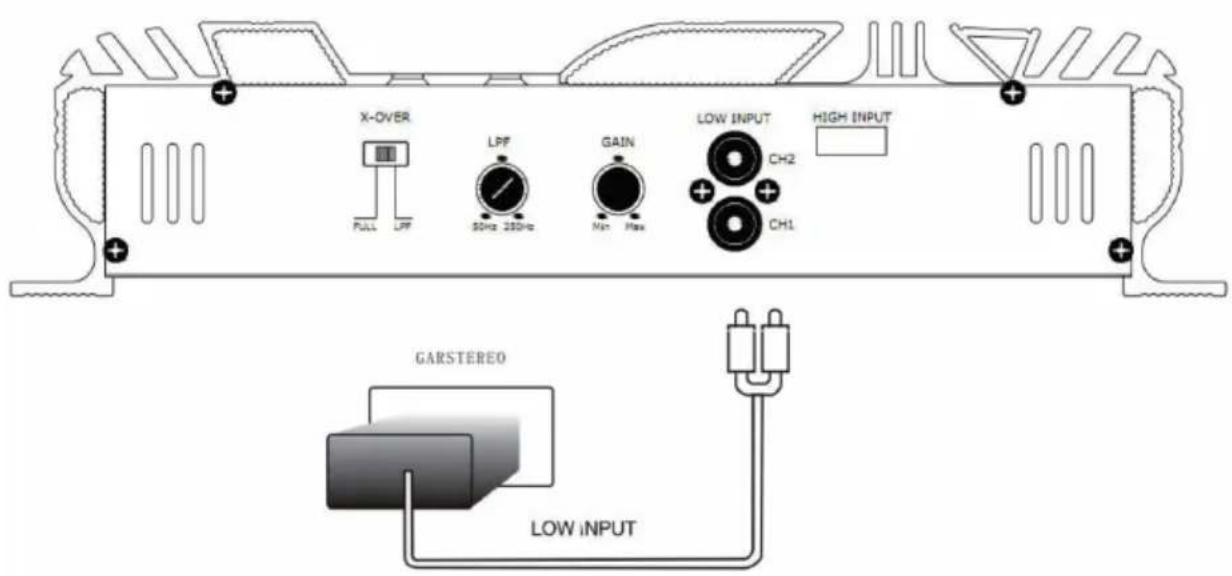

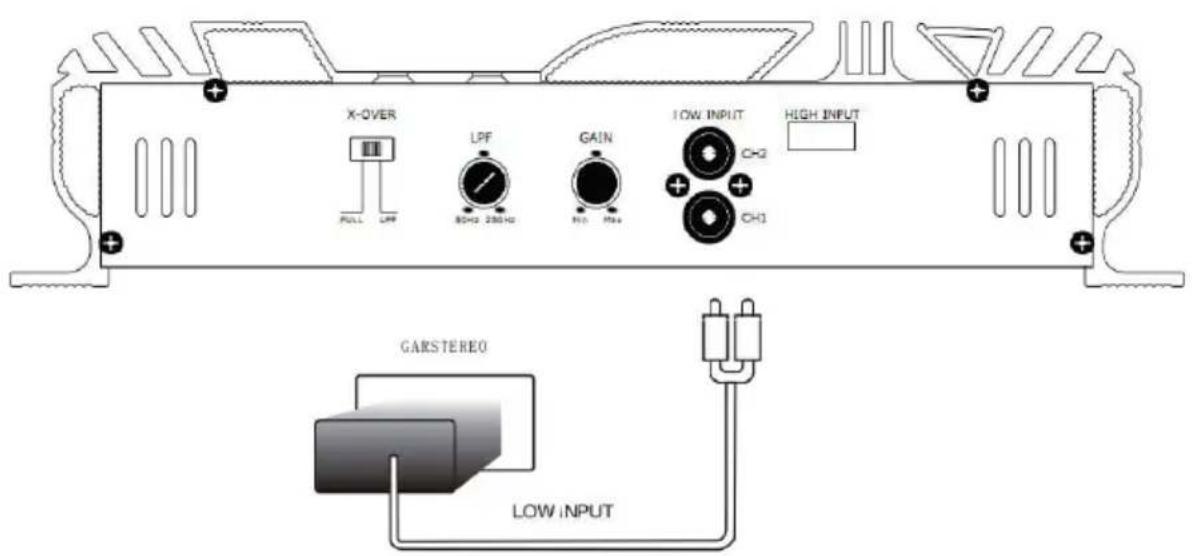

2-Kanal-Verstärke

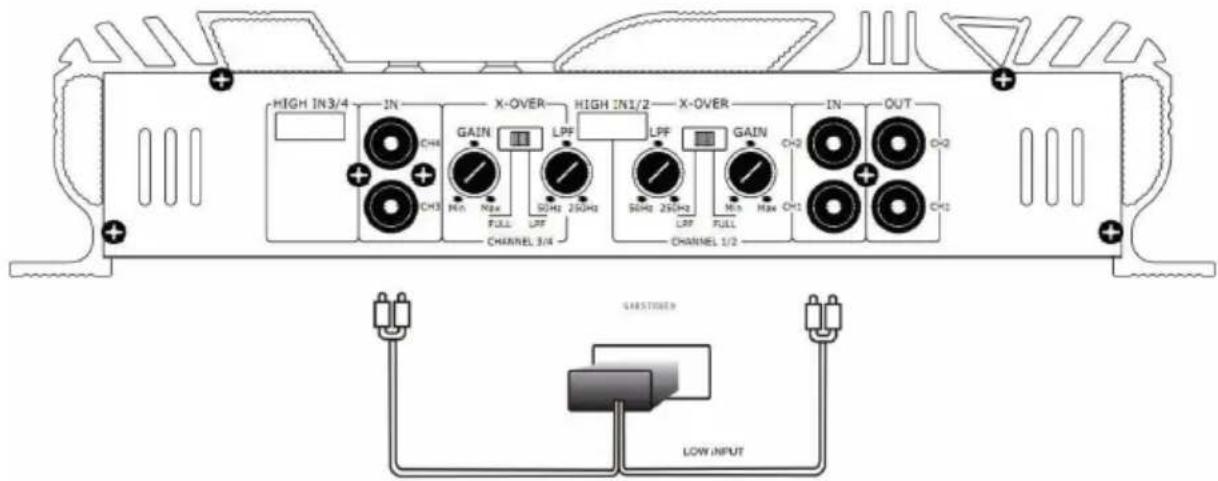

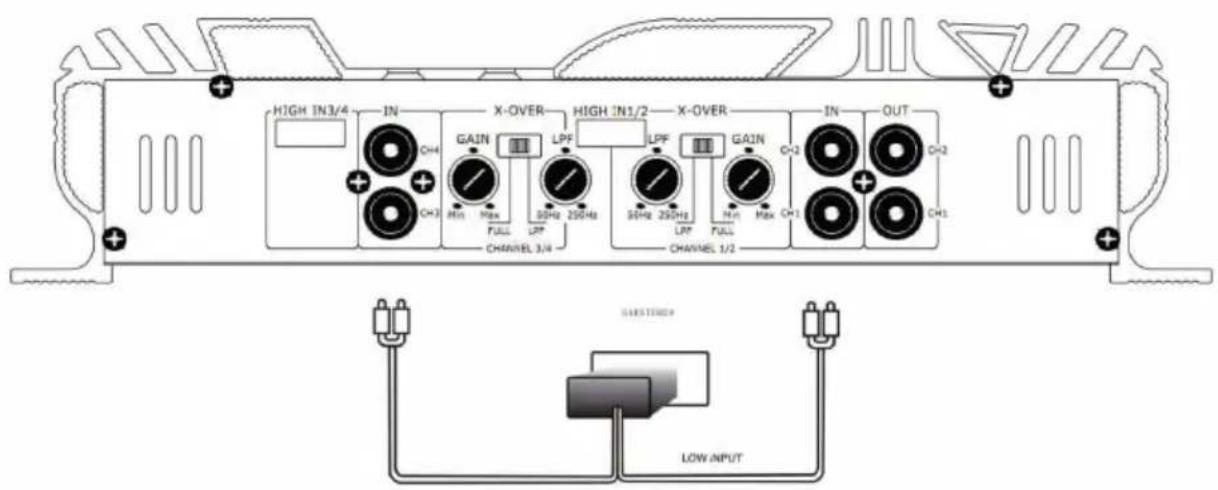

4-Kanal-Verstärker

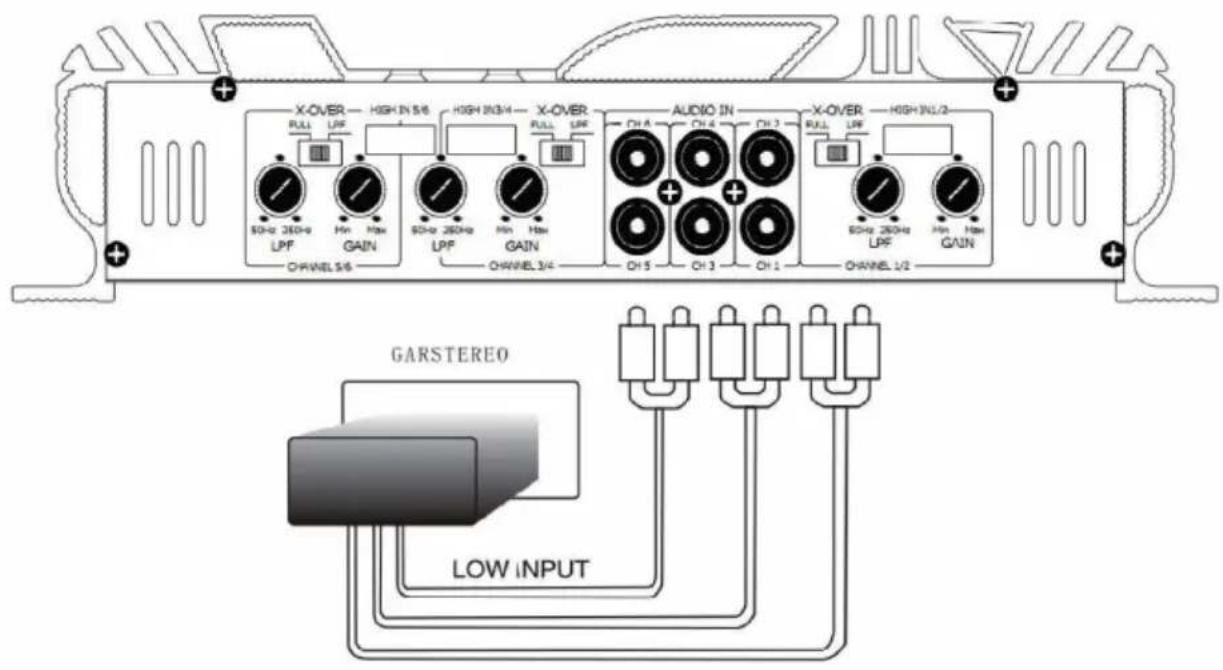

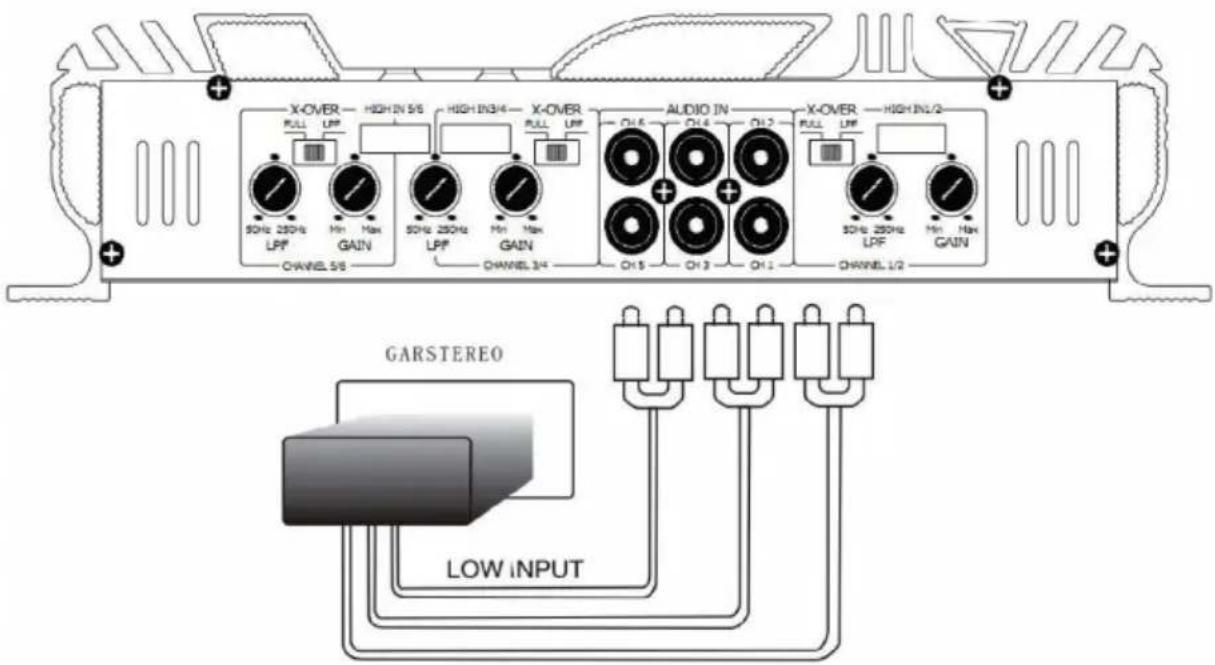

6-Kanal-Verstärke
VERBINDUNG MIT DEN LAUTSPRECHERN

2-Kanal-Verstärke

4-Kanal-Verstärke

6-Kanal-Verträker

Wichtige Hinweise

• Montieren Sie den Verständner an einer entsprechenden Stelle mit Hilfen der beigelegten Schrauben.
• Das Gerät heizt sich stark auf. Lassen Sie daher bei der Montage Platz um den Veränderk.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkt nicht im Hausmüll entsorgt werden damit. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung these Products, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.
