Produkttyp	Autoradio
Marke	Auna
Modell	MD-180
Farbe	Schwarz
Einbaugröße	1-DIN
Breite	178 mm
Höhe	50 mm
Tiefe	100 mm
Gewicht	0,5 kg
Stromversorgung	12V DC
Maximale Ausgangsleistung	4 x 50W
Radiotuner	AM/FM
Bluetooth	Ja (Version 4.0)
USB-Anschluss	Ja (unterstützt MP3, WMA)
SD-Kartenslot	Ja (bis 32 GB)
AUX-Eingang	Ja (3,5mm)
RDS	Ja
Fernbedienung	Inklusive
Abnehmbares Bedienteil	Ja
Display	LCD mit Hintergrundbeleuchtung
Zusätzliche Funktionen	EQ-Voreinstellungen, Uhranzeige

Häufig gestellte Fragen - MD-180 Auna

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach Geräten. Wählen Sie 'Auna MD-180' aus der Liste. Geben Sie bei Aufforderung die PIN 0000 oder 1234 ein. Nach der Kopplung wird Audio automatisch gestreamt.

Wie stelle ich die Uhr?

Halten Sie die CLK- oder DISP-Taste gedrückt, bis die Stunde blinkt. Stellen Sie die Stunde mit dem Lautstärkeregler oder den Pfeiltasten ein. Drücken Sie erneut, um die Minuten einzustellen, und bestätigen Sie.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Lautstärke nicht stummgeschaltet und aufgedreht ist. Stellen Sie sicher, dass die Lautsprecherkabel korrekt angeschlossen sind. Vergewissern Sie sich, dass die Quelle (z.B. Radio, USB) abgespielt wird. Wenn Sie Bluetooth verwenden, stellen Sie sicher, dass die Telefonlautstärke hoch ist.

Welche Audioformate werden über USB unterstützt?

Der USB-Anschluss unterstützt MP3- und WMA-Dateien. Die Dateien sollten im FAT32-Format auf einem USB-Laufwerk bis zu 32 GB formatiert sein.

Wie setze ich das Autoradio zurück?

Drücken Sie die RESET-Taste (normalerweise ein kleines Loch an der Frontblende) mit einer Büroklammer. Alternativ trennen Sie die Stromversorgung für einige Sekunden.

Kann ich das Radio mit Lenkradfernbedienung steuern?

Dieses Modell unterstützt keine native Lenkradfernbedienung. Ein externer Adapter (separat erhältlich) ist möglicherweise erforderlich.

Wie stelle ich Bass und Höhen ein?

Drücken Sie wiederholt die EQ- oder SEL-Taste, um durch die Audioeinstellungen (Bass, Höhen, Balance, Fader) zu blättern. Verwenden Sie den Lautstärkeregler, um jede Einstellung anzupassen.

Was ist die maximale SD-Kartenkapazität?

Der SD-Kartenslot unterstützt Karten bis zu 32 GB im FAT32-Format. Größere Karten werden möglicherweise nicht erkannt.

Wie aktiviere ich RDS?

Stellen Sie sicher, dass das Radio im FM-Modus ist. Drücken Sie die RDS-Taste (falls vorhanden), um RDS ein-/auszuschalten. Wenn aktiv, werden Sendername und Text angezeigt.

Kann ich das Autoradio mit einem 24V LKW-System verwenden?

Nein, der MD-180 ist nur für 12V DC-Systeme ausgelegt. Die Verwendung an 24V beschädigt das Gerät. Für 24V-Fahrzeuge ist ein Spannungswandler erforderlich.

BEDIENUNGSANLEITUNG MD-180 Auna

Telefon: [phone]* (Mo-Fr 10-13 und 14-18 Uhr)

*Je 0,14 EUR/Min. Inkl. 19% MwSt. aus dem dt. Festnetz oder max. 0,42 EUR/Min. inkl. 19% MwSt. aus dem Mobilfunknetz.

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Grundfunktionen

1. MODE/ Modus/Ein-/Ausschalter

Drücken Sie diese Taste bei eingeschaltetem Gerät kurz und Sie können den Modus wie folgt ändern: AUX - Radio - USB - SD (Falls USB und SD vorhanden). Drücken Sie die Taste länger um das Gerät abzuschalten. Drücken Sie diese Taste bei ausgeschaltetem Gerät kurz um das Gerät einzuschalten.

2. PTY

Radiomodus: Lang drücken, um die Stummschaltung zu aktivieren. Kurz drücken, um Programmsuche zu aktivieren.

1. Kurz drücken, um die Musikprogramme anzuzeigen.
2. Drücken Sie noch einmal PTY um die Sprachprogramme anzuzeigen.
3. Wählen Sie wie im 2. Schritt beschrieben ein Programm.

4. Drücken ein weiteres Mal PTY, um das Suchmenü aufzurufen.
   Musikmodus: Kurz drücken, um die Stummschaltung zu aktivieren.

5. Drücken Sie eine der 6 Tasten um einem Musikstil zu wählen. Drücken Sie 3 Sekunden lang keine Taste startet der automatische Suchlauf.

3. CLK - Uhrzeit

Kurz drücken um die voreingestellte Uhrzeit anzuzeigen. Sobald die Uhrzeit angezeigt wird, drücken Sie diese Taste länger um dien Monat einzustellen. Stellen Sie diese mit dem Lautstärketasten ein. Drücken Sie die Taste wiederholt kurz und Sie können Datum, Stunden und Minuten genau wie die Stunden mittels Lautstärketasten einstellen. Drücken Sie beim Einstellen diese Taste lang um zwischen 12h- und 24h-Format zu wechseln.

4. BND - Frequenzband

Radiomodus: Kurz drücken, um das Frequenzband zu ändern: FM1 - FM2 - FM3

Lang drücken, um die Sender automatisch zu suchen und zu speichern.

Musikmodus: Kurz drücken, um Titelwahl über Eingabe der Nummer aufzurufen. Geben Sie nun über die Lautstärketasten ein. Bestätigen Sie die Eingabe mit der Taste 1 PAU. Durch langes Drücken wechseln Sie direkt in den Radiomodus.

5. ▶▶ Taste

Radiomodus: Lang drücken, um Sender vorwärts manuell zu suchen. Kurz drücken, um den nächsten Sender automatisch zu suchen.

Musikmodus: Lang drücken, um schnellen Vorlauf zu aktivieren. Kurz drücken, um zum nächsten Titel zu wechseln.

6. Taste

Radiomodus: Lang drücken, um Sender rückwärts manuell zu suchen. Kurz drücken, um den vorherigen Sender automatisch zu suchen.

Musikmodus: Lang drücken, um schnellen Rücklauf zu aktivieren. Kurz drücken, um zum vorherigen Titel zu wechseln.

7. Lautstärke-Drehregler

Drehen Sie den Regler um die Lautstärke einzustellen.

MP3-Modus: Drehen Sie den Regler, um den Vor- bzw. Rücklauf zu aktivieren. Drücken Sie den Regler nun mehrmals um folgende Funktionen einzustellen: Bass → Treble → Balance → Fader → Loudness → EQ → LED

Bass/Treble/Balance/Fader-Einstellung: Zeigt die Anzeige BAS,TRE,BAL oder FAD an, stellen Sie dieses über den Drehregler ein.

Loudness: Wird LOUD angezeigt, schalten Sie den durch Drehen des Reglers ein bzw. aus.

EQ: Wird EQ angezeigt, können Sie den Equalizer wie folg einstellen: Jazz → Classic → Pop → Rock → OFF

Farbwahl der LED-Beleuchtung: Wird LED-, „Nummer“ angezeigt, können Sie durch Drehen die Farbe (blau/rot/lila) wählen. (Hinweis: Bei LED-4 wechselt die Farbe alle 20 Minuten.)

Drücken Sie den Drehregler lange um die RDS-Einstellungen aufzurufen:

1. TA ON/ TA OFF: Verkehrsfunk wiedergeben
2. AF ON/ AF OFF: Alternativfrequenz suchen
3. TA SK/ TA ALM: Verkehrsfunk suchen/wiedergeben
4. STEREO/MONO: Stereo-/Mono-Radiowiedergabe
5. RETUNE L/RETUNE S: Suchdauer nach Verlust des RDS-Signals
6. MSK DP/ MSK ALL: Verkehrsfunk von einem/allen Sendern wiedergeben
7. EON DX/EON LOC: EON für Fern-/Nachbereich verwenden
8. CT ON/CT OFF: Uhrzeit mit dem lokalen Sender synchronisieren

8. 1/PAU

Radiomodus: Senderspeicher 1; halten zum Speichern und drücken zum Aufrufen.

Musikmodus: Drücken um die Wiedergabe zu pausieren/wieder zu starten.

9. 2/INT

Radiomodus: Senderspeicher 2; halten zum Speichern und drücken zum Aufrufen.

Musikmodus: Kurz drücken, um die ersten 10 Sekunden aller Titel wiedergeben.

10. 3/RPT

Radiomodus: Senderspeicher 3; halten zum Speichern und drücken zum Aufrufen.

Musikmodus: Kurz drücken, um den aktuellen Titel zu wiederholen. Erneut drücken um die Wiederholung zu deaktivieren.

11. 4/RDM

Radiomodus: Senderspeicher 4; halten zum Speichern und drücken zum Aufrufen.

Musikmodus: Kurz drücken, um die Zufallswiedergabe zu aktivieren. Erneut drücken um die Zufallswiedergabe zu deaktivieren.

12. 5/DIR-

Radiomodus: Senderspeicher 5; halten zum Speichern und drücken zum Aufrufen.

Musikmodus: Kurz drücken, um 10 Titel zurück zu gehen. Lang drücken, um zum letzten MP3-Ordner zu wechseln.

13. 6/DIR+

Radiomodus: Senderspeicher 6; halten zum Speichern und drücken zum Aufrufen.

Musikmodus: Kurz drücken, um 10 Titel vor zu gehen. Lang drücken, um zum nächsten MP3-Ordner zu wechseln.

Radiofunktionen

1. Sender speichern

Sie können insgesamt 18 Sender speichern (je 6 Sender für FM1, FM2 & FM3).

A. Drücken Sie wiederholt BND, um zwischen den verschiedenen Frequenzbändern zu wechseln:

B. Suchen Sie mit und den gewünschten Sender. Drücken und halten Sie nun die Nummerntaste, auf der der Sender gespeichert werden soll.
C. Drücken und halten Sie BND für 2 Sekunden. Werden Sender automatisch gesucht und gespeichert. Rufen Sie durch kurzes Drücken der Nummerntasten die gespeicherten Sender auf. Hinweis: Speichern Sie einen Sender auf einen belegten Platz wir der vorher gespeicherte Sender gelöscht.

2. Gespeicherte Sender aufrufen

A. Drücken Sie wiederholt BND, um zwischen den verschiedenen Frequenzbändern zu wechseln.
B. Rufen Sie durch kurzes Drücken der Nummerntasten die gespeicherten Sender auf. Hinweis: Falls Sie keinen der gespeicherten Sender hören wollen, suchen Sie mit ▶ und ◀ einen anderen Sender.

MP3-Funktionen

1. Sie können zu jeder Zeit ein USB-/SD/MMC-Speichermedium einlegen. Das entsprechende Symbol blinkt während der Wiedergabe.
2. Drücken Sie kurz ▶ oder ◀, um einen Titel vor oder zurück zu gehen. Drücken Sie die Tasten länger um den Vor- bzw. Rücklauf zu aktivieren.
3. Drücken Sie kurz 1/PAU, um die Wiedergabe zu pausieren/wieder zu starten.
4. Drücken Sie kurz 2/INT, um die ersten 10 Sekunden aller Titel wiederzugeben.
5. Drücken Sie kurz 3/RPT, um den aktuellen Titel zu wiederholen. Erneut drücken um die Wiederholung zu deaktivieren.
6. Drücken Sie kurz 4/RDM, um die Zufallswiedergabe zu aktivieren. Erneut drücken um die Zufallswiedergabe zu deaktivieren.
7. Drücken Sie kurz 5/DIR-, um 10 Titel zurück zu gehen. Lang drücken, um zum letzten MP3-Ordner zu wechseln.
8. Drücken Sie kurz 6/DIR+, um 10 Titel vor zu gehen. Lang drücken, um zum nächsten MP3-Ordner zu wechseln.

Uhrzeitfunktionen

Drücken Sie kurz CLK, um die voreingestellte Uhrzeit anzuzeigen. Sobald die Uhrzeit angezeigt wird, drücken Sie diese Taste länger um dien Monat einzustellen. Stellen Sie diese mit dem Lautstärketasten ein. Drücken Sie die Taste wiederholt kurz und Sie können Datum, Stunden und Minuten genau wie die Stunden mittels Lautstärketasten einstellen. Drücken Sie beim Einstellen diese Taste lang um zwischen 12h- und 24h-Format zu wechseln.

Technische Daten

Radioempfänger:
Frequenzbereich	87,5MHz-108MHz
Zwischenfrequenz	10,7MHz
S/N-Verhältnis	50≥dB
Wiedergabe:
S/N-Verhältnis	50≥dB
Kanaltrennung	50≥dB
Harmonische Spannungsstörung	≤5%
Frequenzempfindlichkeit	100Hz-10kHz (+6dB)
Verstärker:
Ausgänge	Lautsprecherausgang
Lautsprecher-Impedanz	4Ω-8Ω
Stromquelle	12V DC
Autobatterie (Der negative Pol muss mit der Karosserie verbunden sein.)

ACHTUNG

Ersetzen Sie die Sicherung bei Defekt nur mit einer baugleichen Sicherung.

Einbau des Gerätes

1. Setzen Sie den Einbaurahmen in Ihr Armaturenbrett ein und drücken Sie die Halteklammern nach außen.

2. Verbinden Sie die Anschlusskabel für Stromversorgung und Lautsprecher mit dem Kabelbaum Ihres Fahrzeuges.

3. Schließen Sie das Antennenkabel an, schieben Sie das Gerät in den Einbaurahmen und fixieren das Gerät optional mit einer Mutter an der Befestigung.

Zum Ausbau müssen Sie die Ausbauschlüssel verwenden. Schieben Sie diese in Lücke links und rechts zwischen Gerät und Einbaurahmen. Ziehen Sie das Gerät heraus und lösen Sie die Kabel.

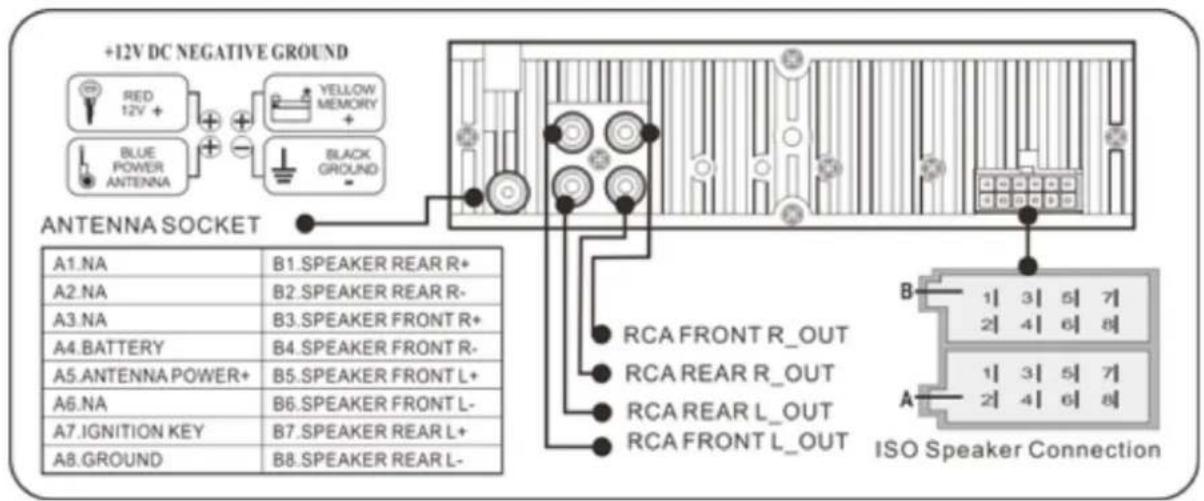

Schaltplan

Fernbedienung

1. Ein/Aus
2. Nummerntasten
3. Uhrzeit
4. Frequenzband/ automatische Sendersuche
5. INT
6. Wiederholung
7. Lautstärke+
8. Modus wählen
9. Zufallswiedergabe
10. Letzter Titel
11. Auswahl
12. Nächster Titel
13. 10 Titel zurück
14. 10 Titel vor
15. Lautstärke-

Hinweis

Radiomodus: Mit den Nummerntasten 1-6 können Sie die Radiosender direkt wählen.

Musikmodus: Hier haben die Nummerntasten andere Funktionen: 1.PAU 2.INT 3.RPT 4. RDM 5.DIR+ 6. DIR-

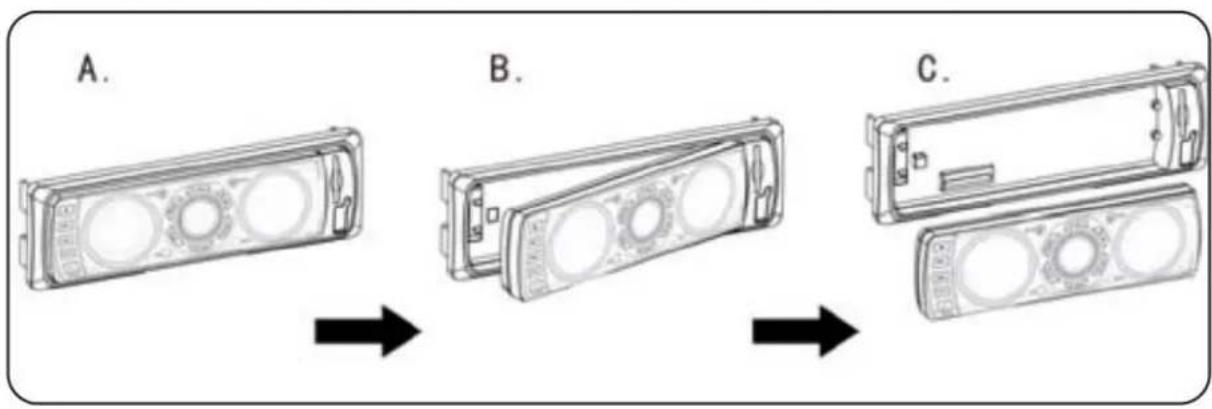

Bedienelement abnehmen

Fehlerbehebung

Fehler	Ursache	Lösung
LCD-Anzeige ohne Funktion	1. Gelber Draht nicht mit Batterie+ verbunden.2. Sicherung am roten Draht defekt.3. Anschlüsse verschmutzt.	1. Verbindung des gelben Drahtes mit Batterie+ prüfen.2. Sicherung ersetzen.3. Anschlüsse mit reinem Alkohol reinigen.
Kein Ton	1. Kein Strom.2. Lautsprecherverkabelung unterbrochen.3. Dateien auf SD/MMC-Karte haben das falsche Format.4. Kontakte der SD/MMC-Karte verschmutzt.	1. Stromkabel anschließen.2. Lautsprecherkabel anschließen.3. Prüfen Sie die Daten auf der Speicherkarte.4. Kontakte mit reinem Alkohol reinigen.
Ton zu leise (gestört)	1. Interner Widerstand zu hoch.2. Schlechter Kontakt der Antenne.	1. Ersetzen Sie die Stromquelle.2. Befestigen Sie die Antenne.
Mono (einseitige) Wiedergabe	1. Ein Kanal der Lautsprecherverkabelung unterbrochen.2. Interner Verstärker beschädigt.	1. Lautsprecherkabel anschließen.2. Ersetzen Sie den IC des Verstärkers.
Gerät schaltet sich ab	Stromversorgung instabil.	Drücken Sie die RESET-Taste lange.

NOTIZ: Die technischen Daten können sich ohne vorherige Ankündigung ändern.

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Hinweise zur Batterieentsorgung

Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.

In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.

Viel Spaß mit unserem Produkt.

Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
