AMPCH06 - Autoradio Auna - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio pour voiture (autoradio)
Nombre de canaux	2, 4 ou 6 canaux configurable
Puissance de sortie (2 canaux)	95 W x 2
Puissance de sortie (4 canaux)	95 W x 4
Puissance de sortie (6 canaux)	95 W x 6
Plage de fréquence	20 Hz - 20 kHz
Sensibilité d'entrée haute	1,0 - 2,0 V (impédance 100 ohms)
Sensibilité d'entrée basse	0,1 - 1,0 V (impédance 10 k ohms)
Rapport signal/bruit	>95 dB
Impédance des enceintes	4 - 16 ohms
Fréquence du subwoofer réglable	30 Hz - 250 Hz
Alimentation	14,4 V CC (11-16 V)
Protection	Court-circuit, thermique, fusible ATC
Entrées	RCA dorées, entrée AUX
Allumage	Allumage différé, télécommande d'allumage
Accessoires inclus	Vis de montage, fusible de rechange
Nettoyage	Chiffon sec en microfibres
Recyclage	Ne pas jeter avec les ordures ménagères, point de collecte

FOIRE AUX QUESTIONS - AMPCH06 Auna

Comment brancher l'alimentation de l'amplificateur AMPCH06 ?

Connectez le câble rouge à la borne positive (+) de la batterie avec le porte-fusible. Connectez le câble noir à une mise à la terre propre (carrosserie) après avoir enlevé la peinture. Utilisez un câble de section adaptée.

Quelle est la puissance de sortie maximale ?

L'amplificateur délivre jusqu'à 95 W par canal en configuration 2, 4 ou 6 canaux. La puissance totale dépend du nombre de canaux utilisés.

Comment régler la sensibilité d'entrée ?

Utilisez le contrôle de sensibilité situé sur l'appareil. Pour l'entrée haute, réglez entre 1,0 et 2,0 V ; pour l'entrée basse, entre 0,1 et 1,0 V. Ajustez selon l'autoradio.

Puis-je connecter un subwoofer ?

Oui, l'amplificateur dispose d'une fréquence de coupure réglable pour subwoofer (30-250 Hz). Utilisez les sorties appropriées et réglez le filtre passe-bas.

Comment éviter la surchauffe ?

Assurez une ventilation suffisante autour de l'amplificateur. Ne le montez pas dans un espace confiné. L'appareil chauffe fortement, laissez de l'espace libre.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible ATC, les connexions d'alimentation et le câble orange de télécommande d'allumage. Assurez-vous que la batterie est suffisamment chargée (moteur allumé).

Quel type de câble d'alimentation utiliser ?

Utilisez un câble de section suffisante (au moins 4 mm² pour 15 A). Le câble rouge doit comporter un porte-fusible. Ne pas utiliser de câbles trop fins.

Comment connecter l'amplificateur à l'autoradio ?

Utilisez les entrées RCA (blanc pour gauche, rouge pour droite) ou les entrées haute puissance si l'autoradio n'a pas de sorties préamplifiées. Suivez le schéma de connexion selon le nombre de canaux.

L'amplificateur est-il compatible avec des enceintes 2 ohms ?

Non, l'impédance recommandée est de 4 à 16 ohms. L'utilisation d'enceintes 2 ohms peut endommager l'amplificateur.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec en microfibres. N'utilisez jamais de produits nettoyants ou d'eau. Débranchez l'appareil avant tout nettoyage.

MODE D'EMPLOI AMPCH06 Auna

Hersteller & Importeur (UK) 12

English 13

Espanol 23

Français 33

Italiano 43

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit :

SOMMAIRE

Fiche technique 34

Consignes de sécurité 34

Caracteristiques de l'appareil 35

Connexion du cable d'alimentation 35

Connexion du cable de telecommande d'allumage 36

Connexion de l'entrée de l'amplificateur 36

Connexion AUX 36

Contrôle de la sensibilité d'entrée 36

Aperçu de l'appareil 37

Connexion à l'autoradio 39

Connexion aux enceintes 40

Informations sur le recyclage 42

Fabricant et importateur (GB) 42

FICHE TECHNIQUE

Puisance de sortie	95 W x amplificateur à 2 canaux 95 W x amplificateur à 4 canaux 95 W x amplificateur à 6 canaux
Plage de fréquence 20 Hz-20 kHz à 1 dB
Sensibilité d'entrée	Haute : 1,0-2,0 V Impédance : 100 ohms
	Basse : 0,1-1,0 V Impédance 10 k ohms
SR > 95 dB
Impédance des enceintes 4-16 ohms
Fréquence du subwoofer Régable de	30 Hz à 250 Hz
Alimentation CC 14,4 V
Accessoires Vis et fusible de rechange

CONSIGNES DE SECURITE

• Conservez toujours ces instructions dans un endroit sur afin de pouvoir les consulter à tout moment.
• Utilisez le produit uniquement comme précrit dans le mode d'emploi. Toute autre utilisation peut entraîner des dommages au produit ou à son environnement.
• Toute modification ou démontage de l'appareil affecte la sécurité du produit.
• Manipulez le produit avec précaution. Les chocs, coups ou chutes même de faible hauteur peuvent l'endommager.
• Gardez le produit à l'abri de l'humidité et de la chaleur extréme.
• N'ouvre enaucun cas l'appareil. La garantie est annulée en cas d'intervention sur l'appareil par des tiers.
• Un montage incorrect peut entraîner des dysfonctionnements ou une panne totale.
• L'appareil doit être protégé de toute humidité et de la lumière directe du soleil.
• N'utilise jamais de produits de nettoyage, mais uniquement un chiffon, sec en microfibrés.
• N'ouvre jamais l'appareil vous-même et n'effectuez jamais de réparations vous-même! L'appareil ne doit être réparé que par une entreprise spécialisée.

CARACTERISTIQUES DE L'APPAREIL

Général

• Capacité d'alimentation multi-mode pour la connexion simultanée du subwoofer et des enceintes satellites
• Fréquence de coupure du subwoofer régiable (30-250 Hz)
• Dispositif de sortie à courant élevé
• Niveau d'entrée RCA régliable
• Isolation de l'entrée de base
• Réduction des parasites de ligne
• Réduction du bruit
• Allumage différé
  Protection contre les courts-circuits des enceintes
  connecteurs et entrées RCA en or
  Protection par fusible de l'unité ATC

Alimentation en énergie

• PWM (signal modulo en largeur d'impulsion) ultra-stable
• Alimentation en énergie (11-16 V)
  Protection thermique contre la surchauffe
• Allumage à distance

CONNEXION DU CABLE D'ALIMENTATION

• S'agissant d'un apparéil à courant élevé, la connexion du cable d'alimentation est très importante.
• Connectez le cable rouge à la borne (+) de votre batterie en utilisant le cable avec le porte-fusible.
• Connectez fermement le cable noir à une vis ou à une autre partie de la carrosserie de votre voiture après avoir enlevé la peinture. Ceci est nécessaire pour une mise à la terre correcte.
• Un câblage correct permet d'obtenir un son clair.

CONNEXION DU CABLE DE TÉLECOMMANDE D'ALLUMAGE

• Connectez le cable orange à un cable d'alimentation commuté de l'autoradio. Ceci contrôle la mise en marche et l'arrêt de l'amplificateur.
• Le cable d'alimentation commuté peut servir d'antenne à la radio.

CONNEXION DE L'ENTREE DE L'AMPLIFICATEUR

• Cet apparéil peut être utilisé avec tous les autoradios qui ont une puissance de sortie élevée.
• Connexion de base séparée de l'autoradio : connectez les câbles de sortie des enceintes de l'autoradio aux entrées haute puissance +/- droite et gauche.
• Connexion générale de l'autoradio: connectez le cable de sortie négatif de l'enceinte de l'autoradio aux deux cables restants +/- droit et gauche.

CONNEXION AUX

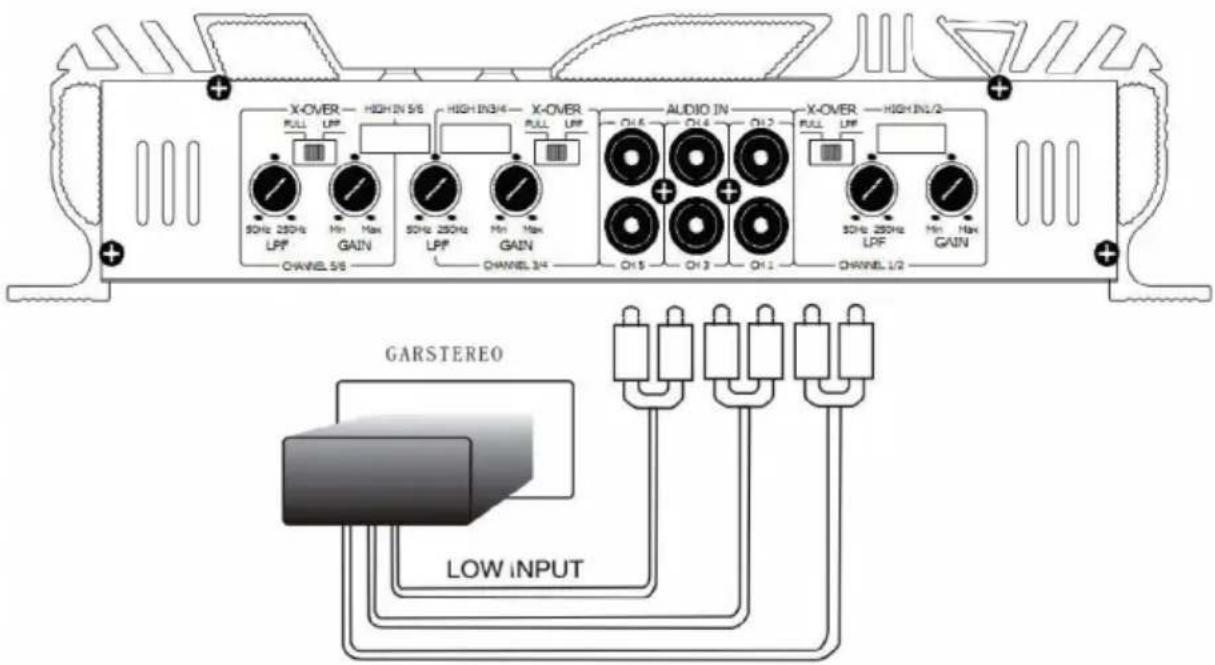

• Connectez le cable d'entrée AUX au connecteur RCA comme décrit : BLANC à la sortie gauche du préamplificateur de l'autoradio. ROUGE vers la sortie droite du préamplificateur de l'autoradio.
• Avant de connecter la sortie du préamplificateur de l'autoradio ou d'un autre équipement, assurez-vous que l'impédance et la sensibilité correspondent à cette connexion AUX.

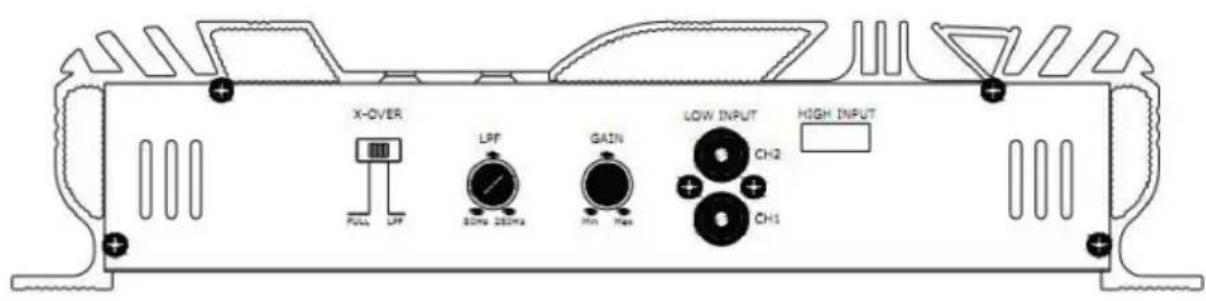

CONTRÔL DE LA SENSIBILITÉ D'ENTREE

• Contrôlez la sensibilité de l'entrée de l'autoradio.

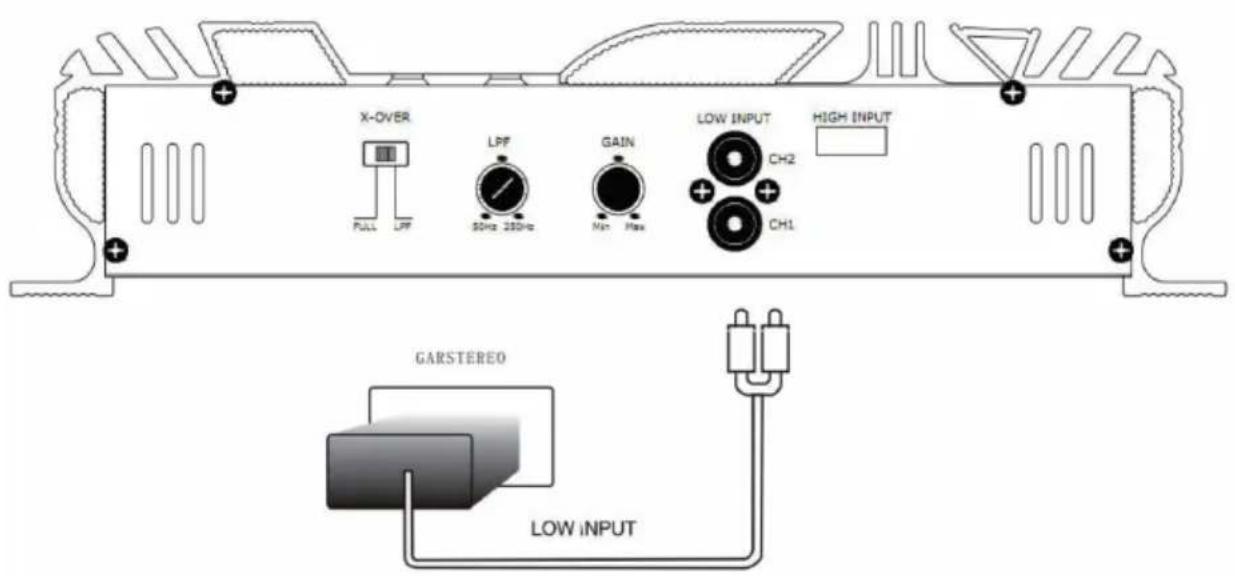

Amplificateur à 2 canaux

Amplificateur à 4 canaux

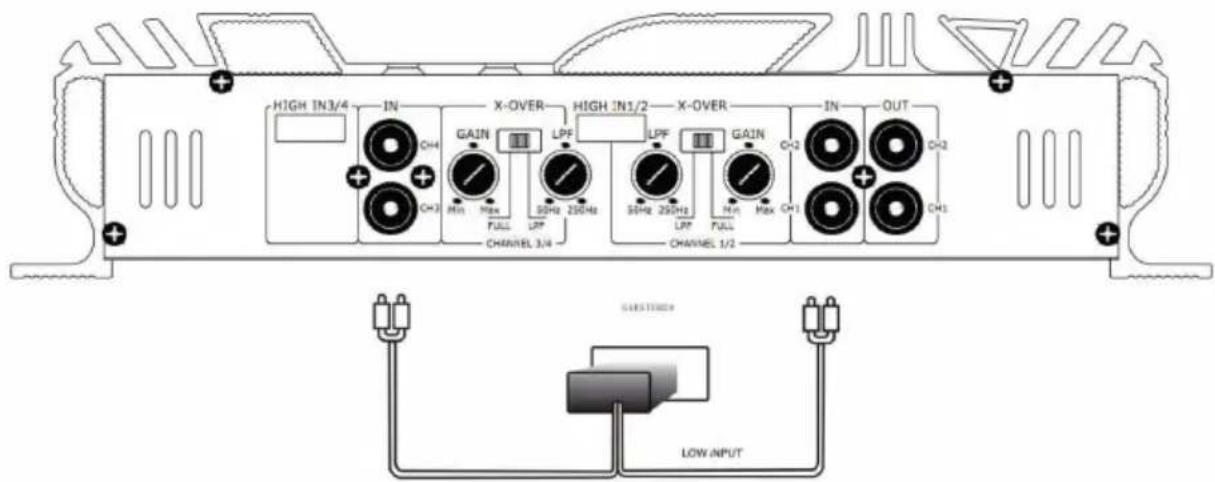

Remarques importantes

• L'amplificateur nécessite 15 A à la puissance maximale. Si l'amplificateur est utilisé alors que le moteur est arrêté, la batterie peut se décharger. Veuillez toujours allumer le moteur avant d'utiliser l'amplificateur.
• N'utilise que des câbles d'alimentation ayant une section appropriée.
• Cet apparéil convient aux enceintes dont l'impédance est comprise entre 2 et 16 ohms. Les enceintes doivent avoir une capacité suffisante pour absorber une plus grande partie de la puissance de l' apparéil.

Amplificateur à 2 canaux

Amplificateur à 4 canaux

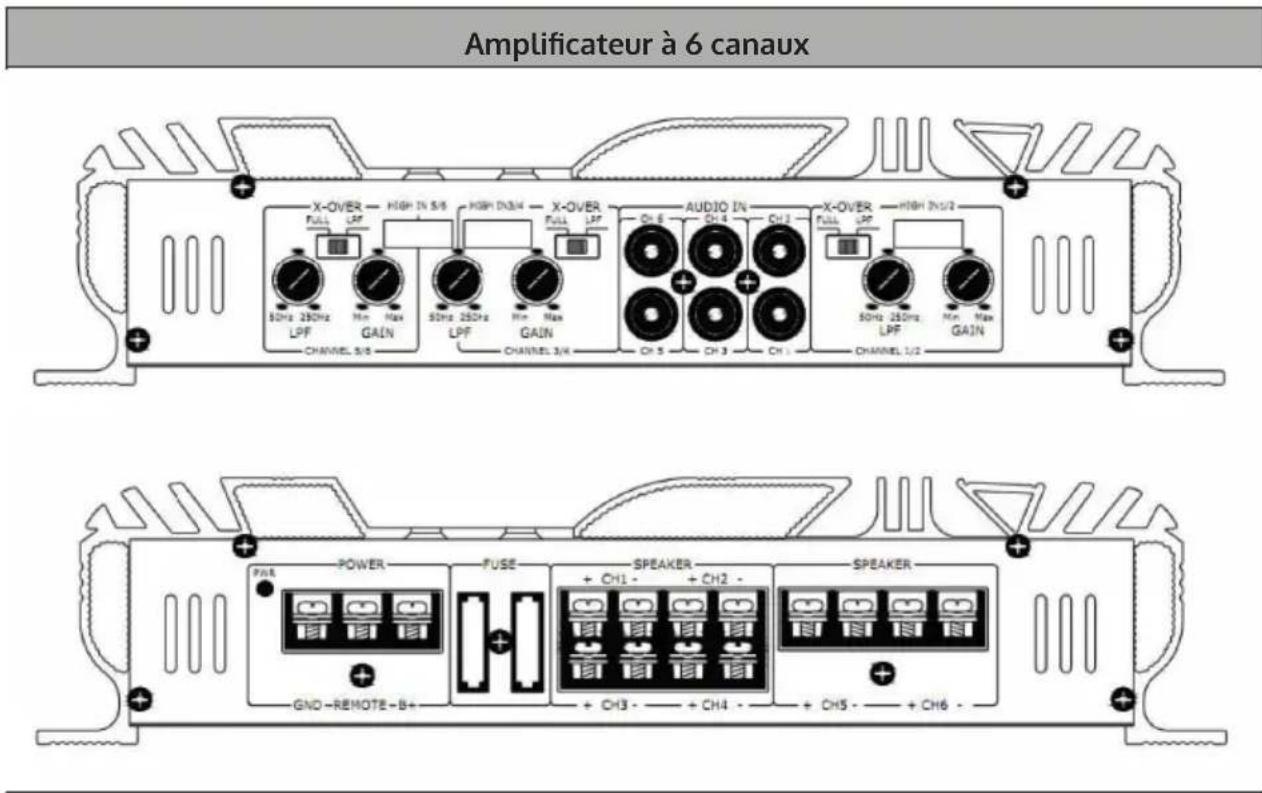

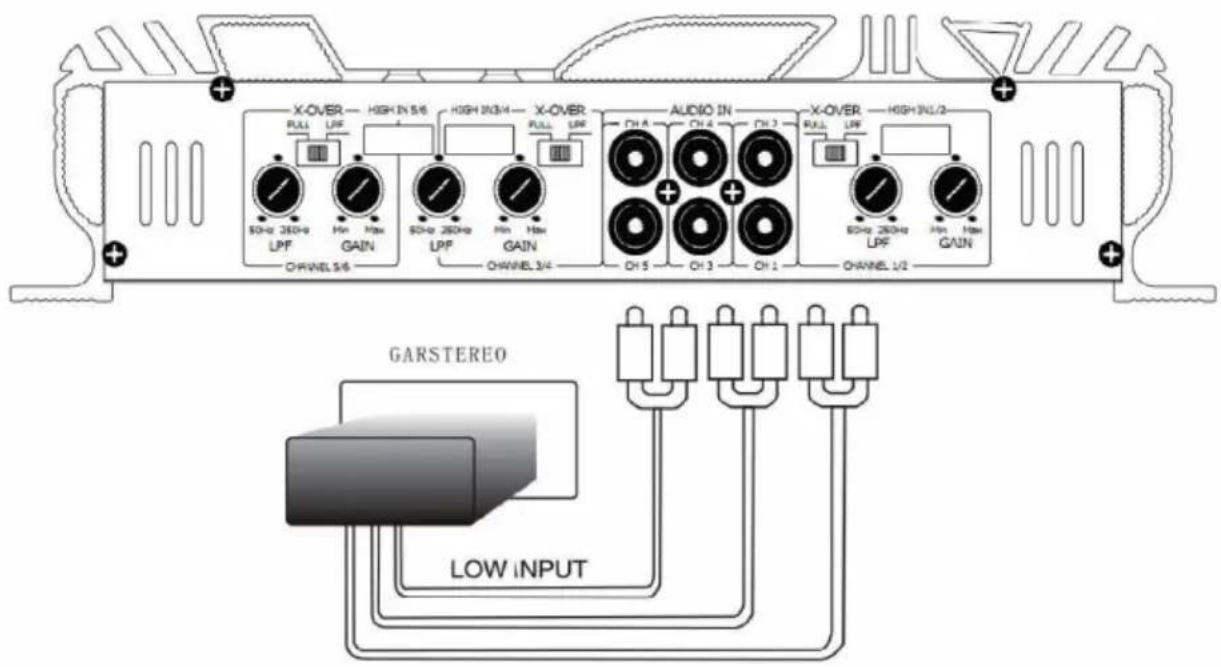

Amplificateur à 6 canaux

CONNEXION AUX ENCEINTES

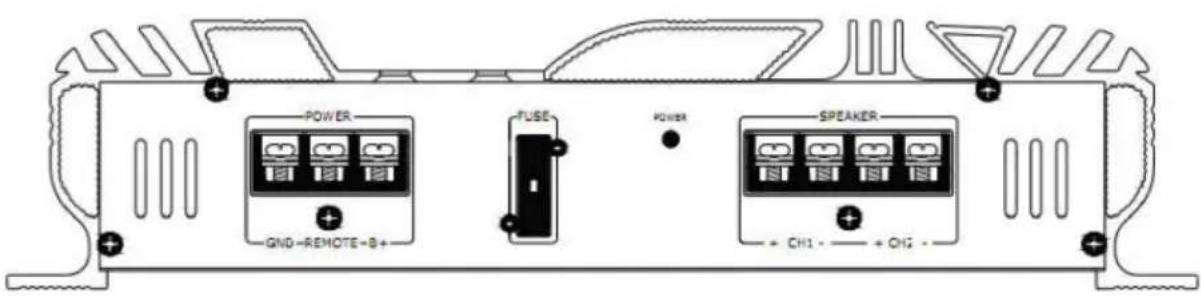

Amplificateur à 2 canaux

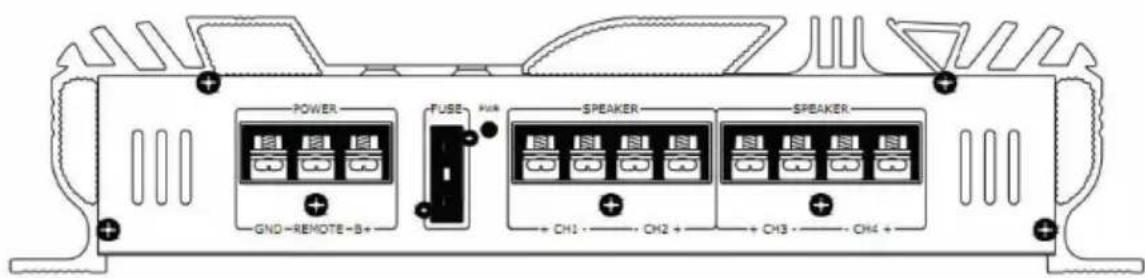

Amplificateur à 4 canaux

Amplificateur à 6 canaux

Remarques importantes

Montez l'amplificateur dans un endroit approprié à l'aide des vis fournies.
- L'appareil chauffe fortement. Par conséquent, laissez de l'espace autour de l'amplificateur lors de son montage.

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des apparciels électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures menagères. Vous doivent l'acheminer vers un point de collecte pour le recyclage des apparciels électriques et électroniques. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez notre autorité locale ou votre service d'élimination des déchets menagers.

Importateur pour la Grande Bretagne :

Chal-Tec UK limited
