Silverhammer 4 - Autoradio Auna - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Silverhammer 4 Auna in formato PDF.
| Tipo di prodotto | Amplificatore audio a 4 canali per autoradio |
| Marca | Auna |
| Modello | Silverhammer 4 |
| Numeri articolo | 10006684, 10006685, 10006686, 10006687, 10006688, 10006689 |
| Alimentazione | 12 V CC |
| Dimensioni (L x A x P) | 45 x 5,5 x 25 cm |
| Impedenza degli altoparlanti | da 2 a 16 ohm (stereo) |
| Fusibile consigliato | 7,5 A |
| Regolazione Bass Boost | Amplifica le frequenze intorno a 50 Hz fino a 12 dB |
| Regolazione Treble Boost | Amplifica le frequenze intorno a 10 kHz fino a 12 dB |
| Controllo del volume (Gain) | Regolazione del guadagno di ingresso |
| Filtro passa-alto / passa-basso | Frequenza regolabile da 50 a 250 Hz |
| Ingressi audio | Ingresso linea (connettori altoparlanti) |
| Protezioni | Surriscaldamento, sovratensione, cortocircuito (spia rossa) |
| Montaggio | Bagagliaio o sotto il sedile, alette di raffreddamento libere |
| Pulizia | Panno asciutto (microfibra), nessun detergente |
| Temperatura di funzionamento | Evitare la luce solare diretta e temperature elevate |
| Connettività | +12 V, GND, REMOTE, ingressi altoparlanti |
| Sezione cavo consigliata | AWG-10 o 5 mm di diametro per +12 V e GND |
| Compatibilità | Altoparlanti passivi (non collegare altoparlanti attivi) |
Domande frequenti - Silverhammer 4 Auna
Domande degli utenti su Silverhammer 4 Auna
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Autoradio in formato PDF gratuitamente! Trova il tuo manuale Silverhammer 4 - Auna e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Silverhammer 4 del marchio Auna.
MANUALE UTENTE Silverhammer 4 Auna
la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservanza delleindicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansiona il codice QR segunte per accedere al manuale d'uso più attuale e riceveve informazioni sul prodotto.
INDICE
Indicazioni per la sicurezza 60
Ordine degli elementi di controllo 60
Sostituire il fusibile 62
Collegare il dispositivo 63
Schema elettrico 64
Connessioni d'ingresso 65
Misure di sicurezza 68
Circuito di protezione 69
Note sull'installazione 69
Istruzioni speciali di smaltimento per i consumatori in Germania 70
Indicazioni per lo smaltimento 72
Dichiarazione di conformità 72
DATI TECHNICI
| Numero articolo | 10006684, 10006685, 10006686, 10006687, 10006688, 10006689 |
| Alimentazione 12 V | |
| Dimensioni (LxAxP) 45 x 5,5 x 25 cm |
INDICAZIONI PER LA SICUREZZA
- Le riparazioni del disposativo devono essere eseguite da un'azienda autorizzata.
Non aprire assolutamente il dispositivo. - Un montaggio errato può causare malfunzionamenti o un quasto totale.
- Il disposativo deve essere protetto dall'umidità e dai raggi diretti del sole.
Non pulire l'apparecchio con detergenti.
Non usare mai detergenti per la pulizia, ma solo un panno asciutto in microfibia. - Collegare l'apparecchio solo alla tensione di rete prevista.
Non collegare mai l'unità a tensioni diverse da quale previste.

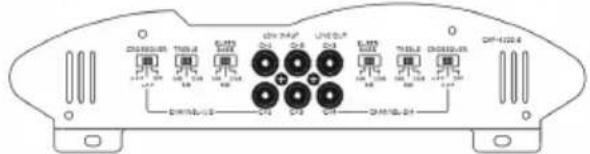

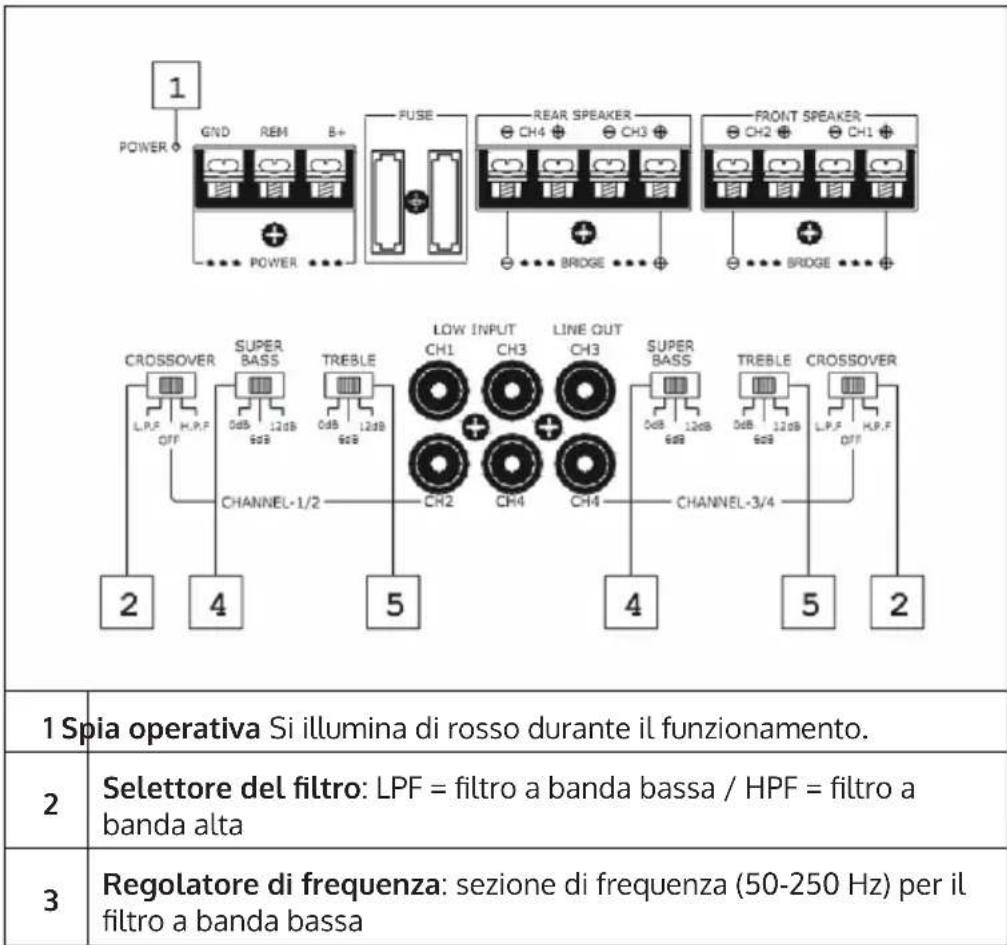

ORDINE DEGLI ELEMENTI DI CONTROLLO
| 6 | 3 | 7 |
| MIN MAX | CH1/250 | 50 Hz 1500 |
| GAIN | L.P.F | H.P.F |
| MIN MAX | CH3/450 Hz 250 | 50 Hz 1500 |
| 6 | 3 | 7 |

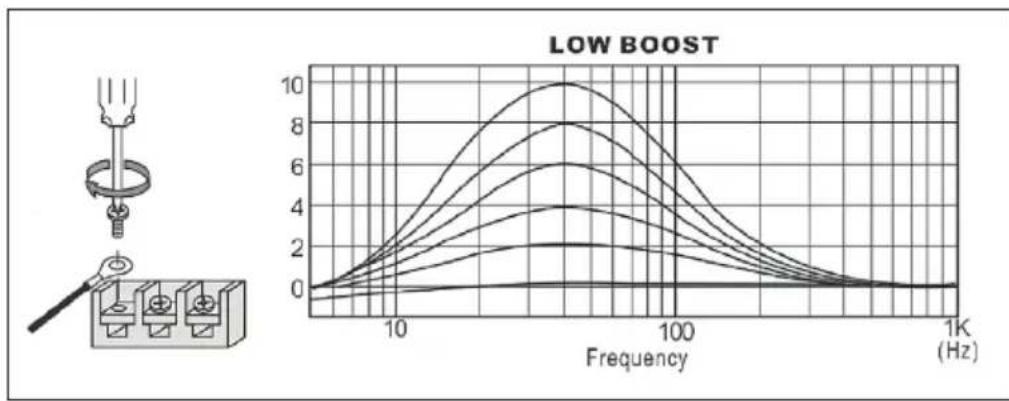

| 4 | Controllo dell'aumento dei bassi: aumento le frequenze intorno ai 50 Hz sono a un massimo di 12 dB. | |
| 5 | Controllo dell'aumento dei bassi: aumento le frequenze intorno ai 10 Hz sono a un massimo di 12 dB. | |
| 6 | Controllo del volume: Controlla l'amplificazione. Se il volume sembra troppo basso, girare il controllo versuso MAX. | |

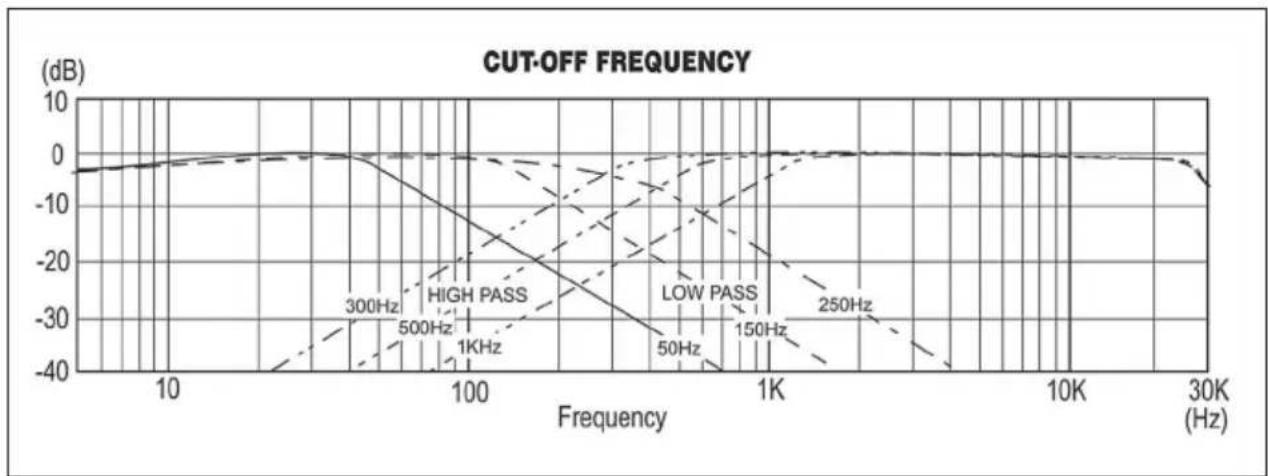

| 7 | Regolatore di frequenza: sezione di frequenza (50-250 Hz) per il filtrato a banda Bassa | |

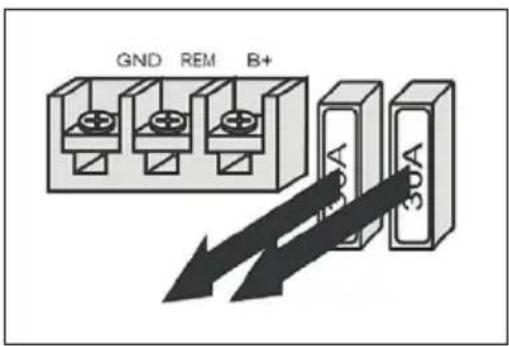

SOSTITUIRE IL FUSIBLE
Se il fusabile è difettioso, controllare l'alimentazione e sostuire il fusabile. Se il fusabile salute di nuovo, probabilmente c'è un difetto interno. Contatta il rivenditore.
Nota: Sostituire il fusabile solo con un fusabile identico. Non usare mai un fusabile con un valore superiore, altrimenti l'unità può essere danneggiata.
- Prima di collegare i componenti, scollega il collegamento dal polo negativo della batteria.
Assicurati che gli altoparlanti abbiano una capacità sufficiente. - Il cavo negativo dell'altoparlante non deve toccare la carrozeria. Anche i cavi negativi dei diffusori di sinistra e di destra non devono essere mischiati.
- Disporre i cavi per il segnale e l'alimentazione lontano l'uno dall'alto, altrimenti potrebbero verificarsi delle interferenze.
- Questo amplificatore ad alte prestazioni non può offririre tutte la sua potenza con degli altoparlanti standard.
- Se possiedi un veicolo con navigazione standard, la memoria interna può essere cancellata scollegando il polo negativo alla batteria.
COLLEGARE IL DISPOSITIVO
Collegai cavi come molto近些.
Nota: Stringere le viti, ma non usare troppa forza (la coppia di serraggio dovrebbe essere inferiore a 1 Nm), per evitare danneggiamenti alle stesse.
IT

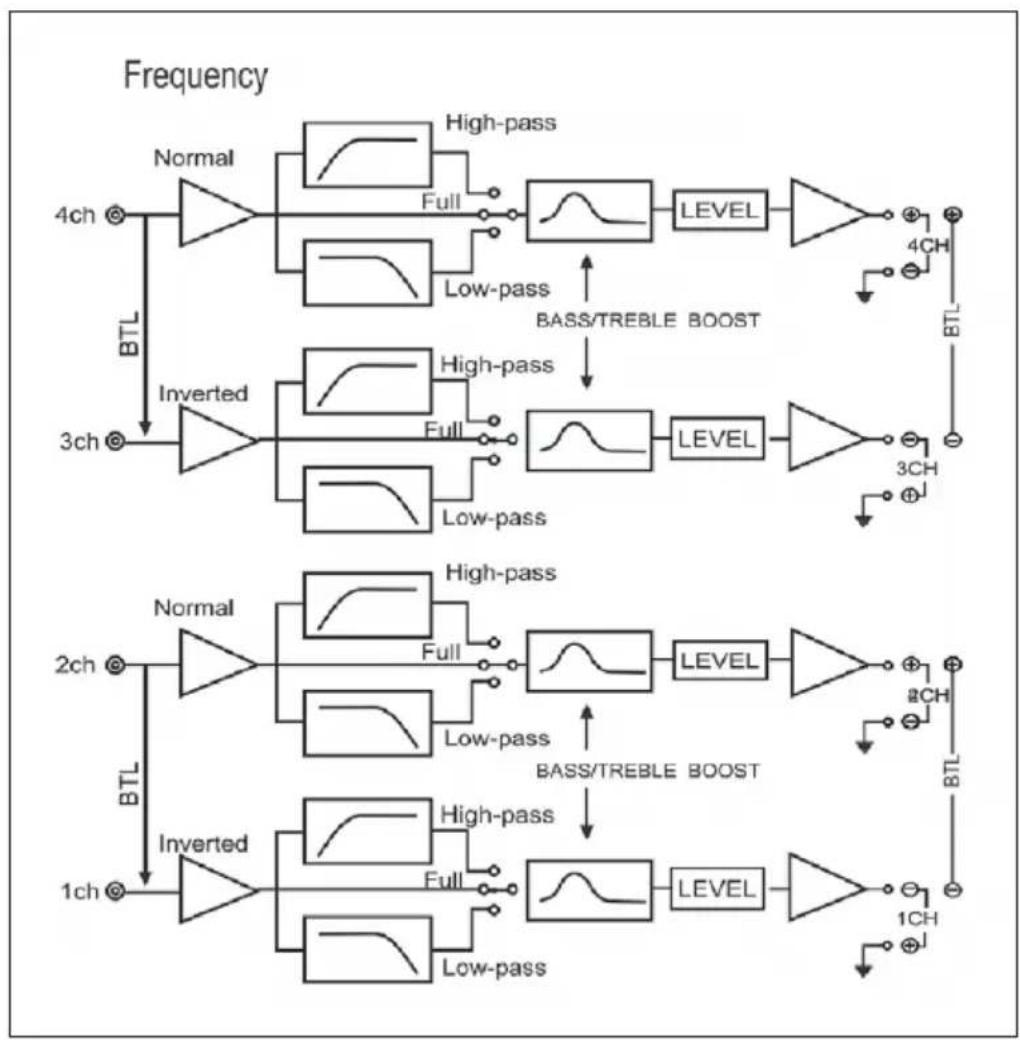

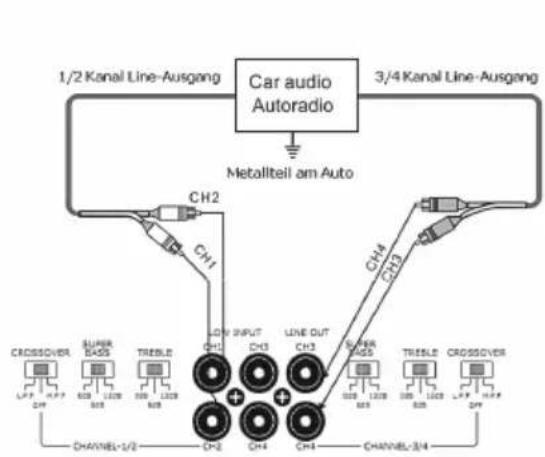

SCHEMA ELETTRICO
Per prima casa mantieni l'unità nella posizione dove intendi installarla. Segna quattro punti per i fori delle viti. Pratica i fori con un diametro di circa 3 mm e fissa l'amplificatore con le viti da 15 mm. Assicurati che la piastra di montaggio (non inclusa) si più spessa di 15 mm.

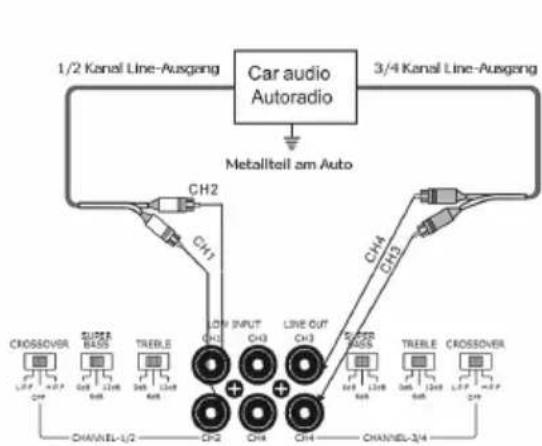

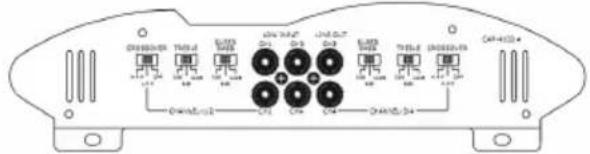

Ingresso di linea (con collegamento all'altoparlante 3)
Ingresso di linea (con collegamento all'altoparlante 1,2 o 3)

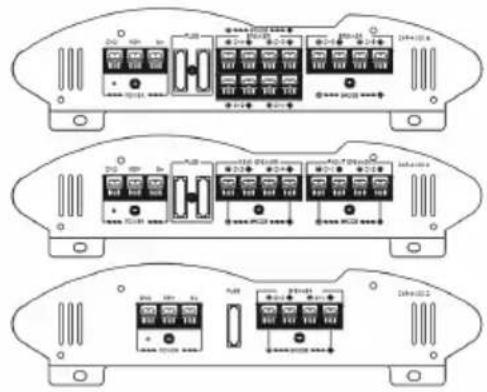

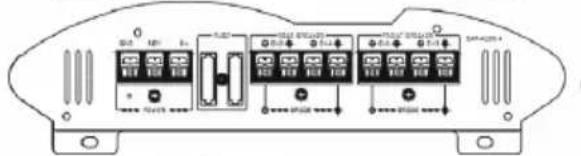

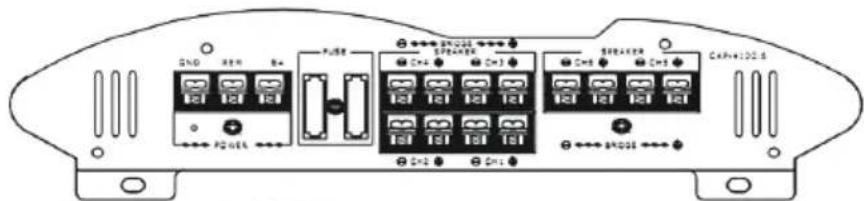

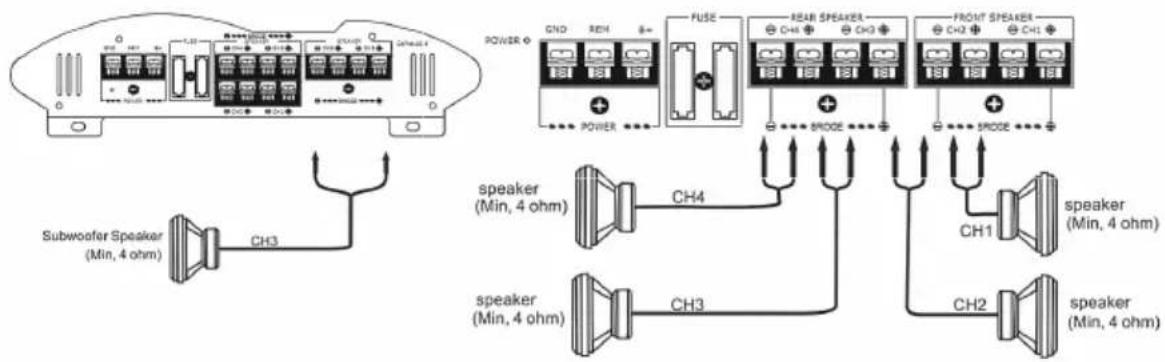

Sistema a 5 altoparlanti
(Per il funzionamento vedere: Disposizione del pannello di controllo)

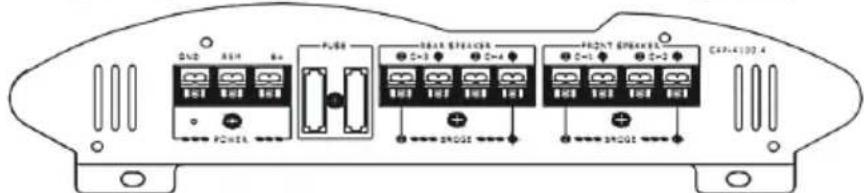

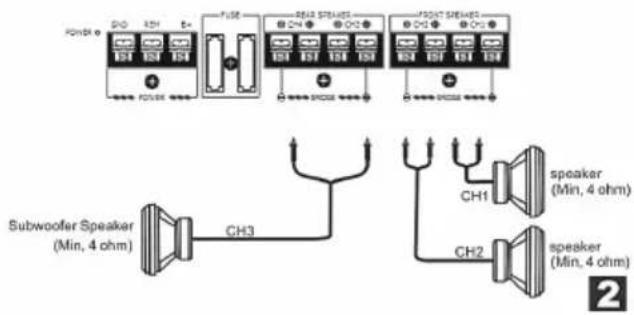

Sistema a 3 altoparlanti
(Per il funzionamento vedere: Disposizione del pannello di controllo)
Note: Con questa variante, il volume del subwoofer viene impostato utilizzando l'impostazione del fader dell'autoradio. I segnali di uscita al subwoofer sono una combinazione dei canali 34 o del segnale di ingresso dei bassi.

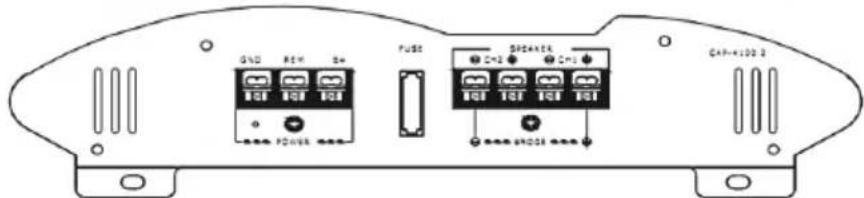

Sistema a 2 altoparlanti
(Per il funzionamento vedere: Disposizione del pannello di controllo)

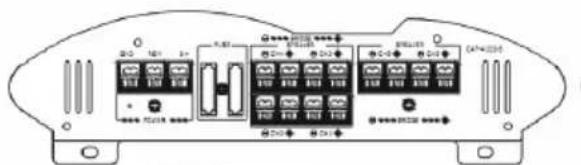

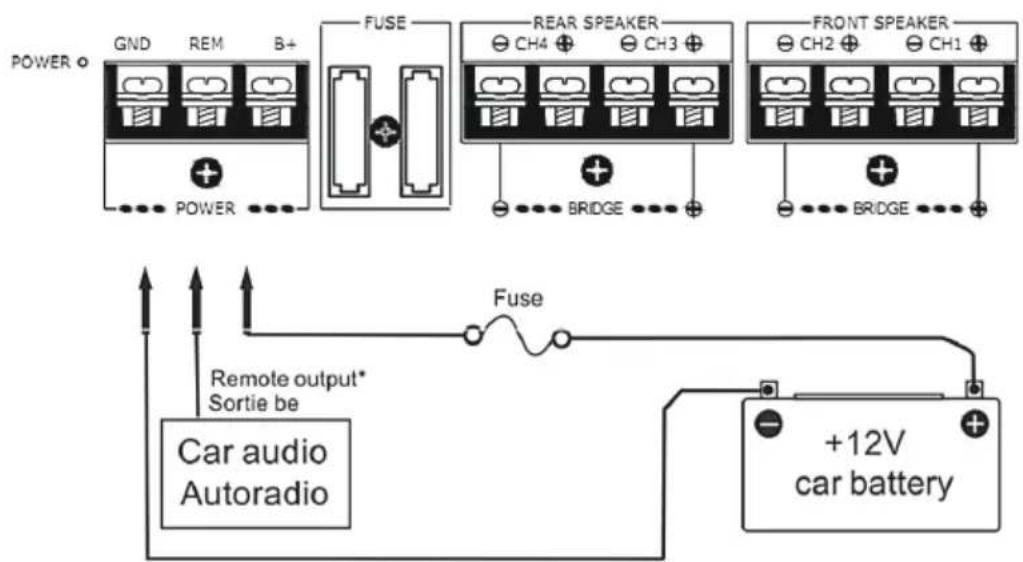

Alimentazione
Note: Se è installata una radio senza uscita remota, collega REMOTE all'alimentatore accessorio.
Note sull'alimentazione
- Collega +12 V solo après avoir collegato toutes le autre connessioni.
- La messa a terra deve essere collegata saldamente al corpo (metallo), altrimenti possono verificarsi dei quasti.
- REMOTE delve essere collegato all'uscita remota della radio.
- Nota: Se è installata una radio senza uscita remota, collega REMOTE all'alimentatore accessorio.
- Utilizza un cavo di alimentazione con un fusibile integrato (7,5 A 2).
- Il fusibile deve essere il più vicino possibile alla batteria.
- I fili +12 V e GND devono avee un valore di diametro AWG-10 o un diametro di 5 mm.
MISURE DI SICUREZZA
L'unità pouf funzionare solo con 12 V DC.
Gli altoparlanti devono ave un'impedenza sufficiente 2~16 (stereo).
Non collegare mai diffusori attivi all'amplificatore.
Non installare l'amplificatore in un luogo:
- esesto alla luce diretta del sole o alle alto temperature.
esesto a pioggia o umidita.
esesto a polvere e sporcizia. Se l'auto si è surriscaldata al sole,
lasciala raffreddare prima dell'uso.
- Se l'unità è installata orizzontalmente, le alette di raffreddamento non devono essere coperte dal tappetino.
- Se l'unità è installata troppo vicino alla radio, potrebbe interferire con la stessa.
- Se all'unità non arrivava corrente, controllane i collegamenti.
- L'unità ha un circuito di protezione che protege i transistor e gli altoparlanti in caso di malfunzionamento.
- Non tentare mai di testare quello circuito di protezione.
- Per ragioni di sicurezza, regola sempre il volume in modo tale da riuscire a sentire i rumori provenienti dall'esterno.
CIRCUito DI PROTEZIONE
Il circuito proteggel'unita da:
- Surriscaldamento
- Sovratensione.
- Corto circuito
La luce di sicurezza si illumina di rosso e il dispositorio si spegne. Se ciò accade, spegni gli accessori collegati e ricerca la causa. Se la causa è il surriscaldamento, lascia raffreddare l'unità per un po' di tempo.
NOTE SULL'INSTALLAZIONE
- Monta il dispositivo nel bagagliazio o sotto a un sedile.
- Monta l'unità lontano alla luce diretta del sole/da una fonte di calorie e in una posizione che non limiti i movimenti del guidatore.
- Non installare l'unità soit la moquette perché potrebbe causare un accumulo di calore.
ISTRUZIONI SPECIALI DI SMALTIMENTO PER I CONSUMATORI IN GERMANIA
Smaltire i RAEE in modo ecocompatibile. Questo assicura che i RAEE siano riciclati in modo ecologico, evitando impatti negativi sull'ambiente e sulla salute delle persone. Durante lo smaltimento osserva le regole seguenti:
- Ogni consumatore è obbligato per legge a smaltire separatamente dai rifiuti domestici le apparecchiature elettriche ed elettroniche (RAEE), le batterie e gli accumulatori. É possibile riconoscere i prodotti considerati RAEE dal logo raffigurante un bidone con le ruote e barrato con una croce (simpilo WEEE).
- Devi sempre estrarre dal vecchio dispositivo le batterie e gli accumulatori usati, non consignabili alla raccolta RAEE per smaltirli negli apposti contentitori, così come le lampadine.
- Alcune lampade e lampadine rientranoanche nella legge sulle apparecchiature elettriche ed elettroniche e devono quindi essere trattate come RAEE. Sono esclude le lampadine e le lampade aologene. Smaltisci lampadine e lampade aologene con i rifiuti domestici, fatto salvo quella riportanti il logo WEEE.
- Ogni consumatore è responsable per la cancellazione dei dati personali presenti sulle apparecchiature elettriche o elettroniche.
Obbligo di ritiro da parte dei distributori
I distributori con una superficie di vendita per RAEE di almeno 400 metri quadrati e i distributori di alimenti con una superficie totale di vendita di almeno 800 metri quadrati che offrono e mettono a disposizione RAEE sul mercato più volte all'anno o su base permanente, sono obbligati,
1 quando un nuovo RAEE viene consegnato a un utente finale, a raccogliereattività nel luogo di fornitura o nelle sue immeditate vicinanze un RAEE dell'utente finale dello stesso tipo, che svolga sostanzialmente le stesse funzioni del nuovo dispositivo e
2 a raccogliere Gratisamente su richiesta dell'utente finale i RAEE, che non superano i 25 centimetri di dimensione esterna, nel punto vendita o nelle sue immeditate vicinanze; la raccolta non può essere legata all'acquisto di un RAEE ed è limitata a tre RAEE per agli tipo di dispositivo.
- In caso di distribuzione tramite mezzi di comunicazione a distance, la raccolta gratuite sul luogo di consegnà è limitata alle apparecchiature elettriche ed elettroniche appartenenti alle categoria 1, 2 e 4 secondo l'articolo 2 comma 1 della legge sui RAEE, vale a dire "apparecchiature per lo scambio di calore", "apparecchiature dotate di schermo" (con una superficie superiore a 100~cm^2 ) o "apparecchaiture di grande dimensioni" (con almeno una dimensione esterna superiore a 50~cm ). Per altri RAEE (categorie 3, 5, 6), la possibilità di restituzione deve essere garantita a una distanza ragionevole dal rispetto utente finale.
- I RAEE possono essere consegnati Gratisamente alla discarica comunale locale per materiali riciclabili o nei seguenti puniti di raccolta a te vicini: www.take-e-back.de
- Per i RAEE appartenenti alle categorie 1, 2 e 4, offriamoanche la possibilità di ritiro Gratis oposso il luogo di segna. Quando acquisti un nuovo prodotto, puoi scegliere una raccolta dei RAEE direttamente sul sito web.
- Le batterie sono essere restituite gratuite ovozone sono in vendita (ad esempio supermercati, grandi magazzini del fai da te, drugstore). Anche le discariche comunali per materiali riciclabili e i centri di raccolta ritirano le batterie. Potrai restiruire le batterie ancche per posta. Le batterie usate in quantità domestiche sono essere restituite direttamente a moi Gratisamente (dal lunedi al venerdi tra le 07:30 e le 15:30) al seguente indirizzo:
Chal-Tec GmbH
- É importante notare che, per ragioni di sicurezza, le batterie al litio devono essere protette contro il cortocircuito prima di essere restituite (ad esempio sigillando i poli con del nastro adesivo).
- Se sulla batteria ci sono anche i marchi Cd, Hg o Pb sotto al bidone con le ruote barrato con la croce, significa che la batteria contiene sostanje pericolose. ("Cd" sta per cadmium, "Pb" per piombo e "Hg" per mercurio).
Notasulla prevenzione dei rifiuti
Prolungando la vita dei RAEE, si contribuire all'utilizzo delle risorse in modo efficiente, evitando ulteri sprechi. è possibile prolongare la vita dei propri RAEE facendo riparare quelli difettosi. Se il proprio RAEE è in buone condizioni, si può donarlo, regalarlo o venderlo.
Se nel loro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il risciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequencese negative. Informazioni riguardanti il risciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
Questo prodotto contiene batterie. Se nel loro Paese esistono regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite insieme ai rifiuti domestici. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative.
DICHIARAZIONE DI CONFORMITA
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.
Importatore per la Gran Bretagna:
La dichiarazione di conformità completa del produttore è disponibile al segmente link: https://use.berlin/10006689
