BEDIENUNGSANLEITUNG Silverhammer 4 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerates. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Sicherheitshinweise 4
Anordnung der Bedienelemente 4
Sicherung ersetzen 6
Gerät anschließen 7
Schaltplan 8
Eingangsanschlüsse 9
Vorsichtsmaßnahmen 12
Schutzschaltkreis 13
Hinweise zum Einbau 13
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14
Hinweise zur Entsorgung 16
Konformitätserklärung 16

TECHNISCHE DATEN

Artikelnummer	10006684, 10006685, 10006686, 10006687, 10006688, 10006689
Stromversorgung 12 V
Abmessungen (B × H × T) 45 × 5,5 × 25 cm

SICHERHEITSHINWEISE

• Reparaturen am Gerät sollenn nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Offnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstruhlung geschützt werden.
  Das Geratitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die davon vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

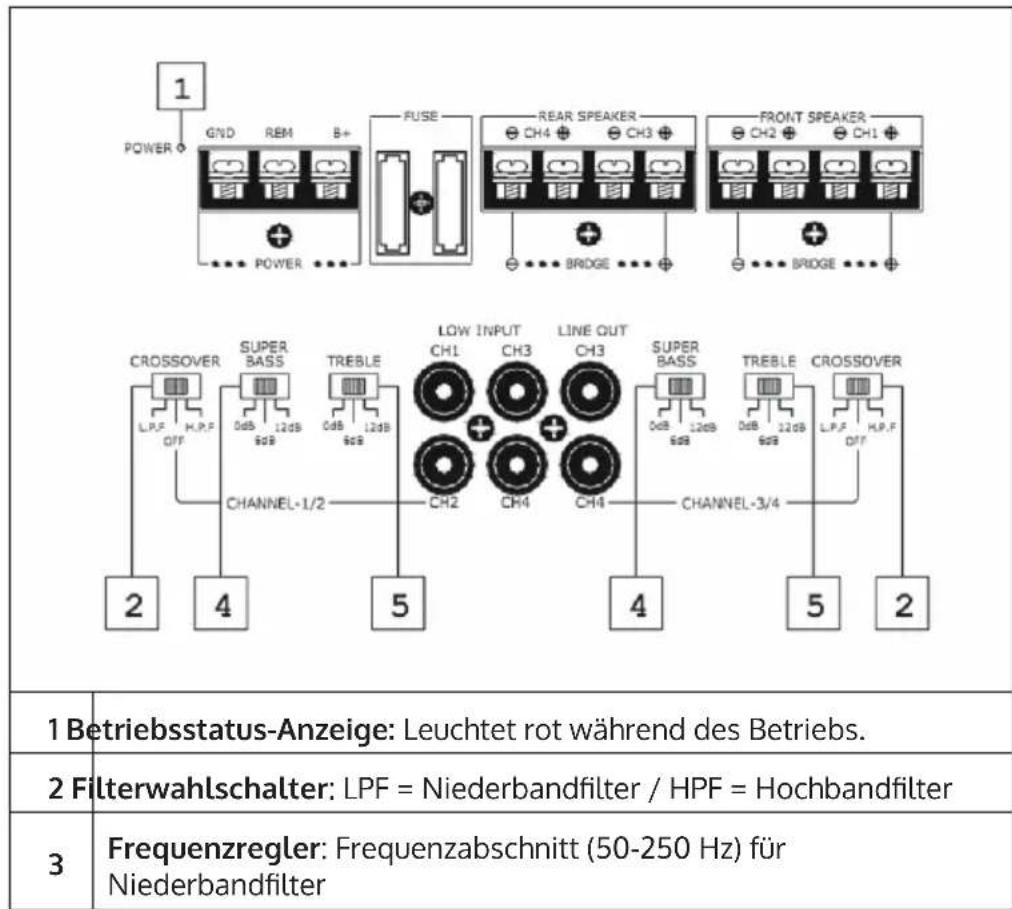

ANORDNUNG DER BEDIENELEMENTE

6	3	7
MIN MAX	CH1/250Hz 250	50 Hz 1500
GAIN	L.P.F	H.P.F
MIN MAX	CH3/450 Hz 250	50 Hz 1500
6	3	7
4	Bass-Boost-Regler: Verständrkt Frenzen um 50 Hz bis maximal 12 dB.
5	Höhen-Boost-Regler: Verständrkt Frenzen um 10 kHz bis maximal 12 dB.
6	Lautstärkeregler: Regelt die Verständlung. Kommt Ihnen die Lautstärke zu gaining vor, drehen Sie den Regler in Richtung MAX.
7	Frequenzregler: Frequenzabschnitt (50-250 Hz) für Hochbandfilter

SICHERUNG ERSETZEN

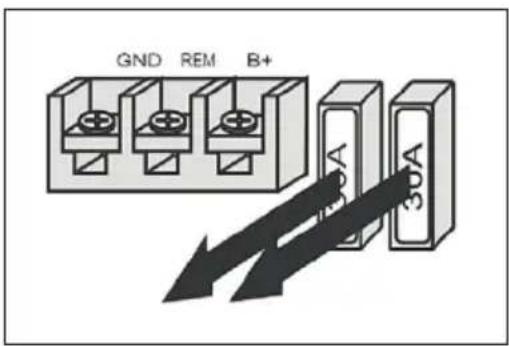

Ist die Sicherung defekt, prüfen Sie die Stromversorgung und ersetzen Sie die Sicherung. Sollte die Sicherung erneut defekt sein, liegt wahrscheinlich ein interner Defekt vor. Sie sollen sich an den Handler wenden.

Hinweis: Ersetzen Sie die Sicherung nur mit einer baugleichen Sicherung. Verwenden Sie niemals eine Sicherung mit einem hohenwert, da sonst das Gerät Schadennehmen kann.

• Bevor Sie Bauteile anschließen, trennen Sie die Verbindung zum Minuspol der Batterie.
• Achten Sie darauf, dass die Laufsprecher über ausreichend Kapazität verfügen.
• Das negative Laufsprecherkabelarf nicht Karosserie berühren.Die negativen Laufsprecherkabel des linken und rechten Laufsprechers)durfen auch nicht verwechselt werden.
• Verlegen Sie die Kabel für Signal und Stromversorgung voneinander entfernt, da es sonst zu Störungen kommt kann.
• Dieser Hochleistungsverträger kann seine volte Leistung nicht mit den serienmäßigen Lautsprecher entfallen.
• Sollten Sie ein Fahrzeug mit serialmaßiger Navigation besitzen, kann es sein, dass der interne Speicher gelöscht wird, sobald Sie den Minuspol von der Batterie losen.

GERÄT ANSCHLIESSEN

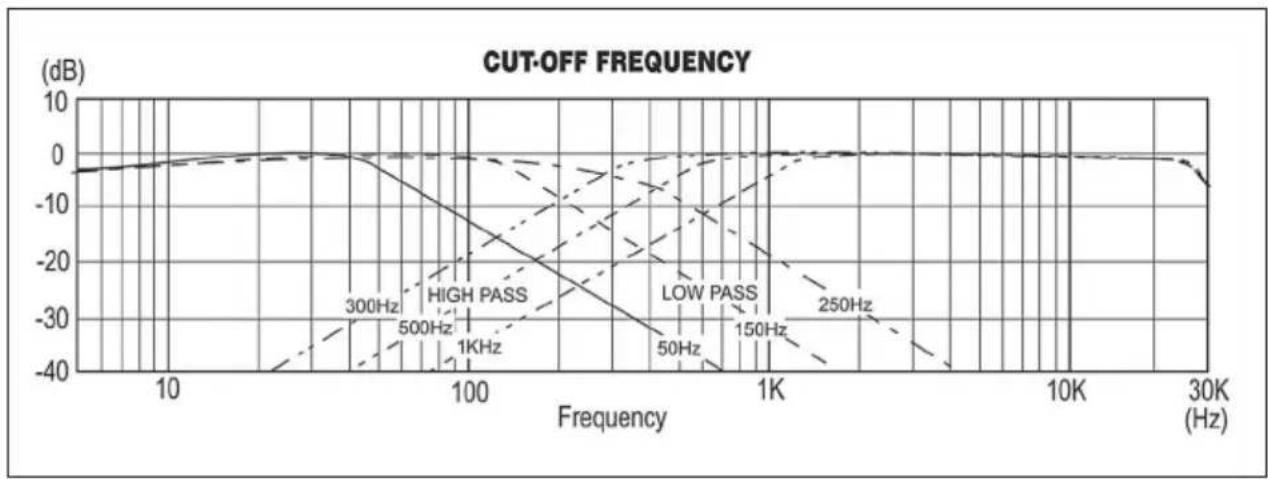

Schließen Sie die Leitungen wie hier gezeigt an.

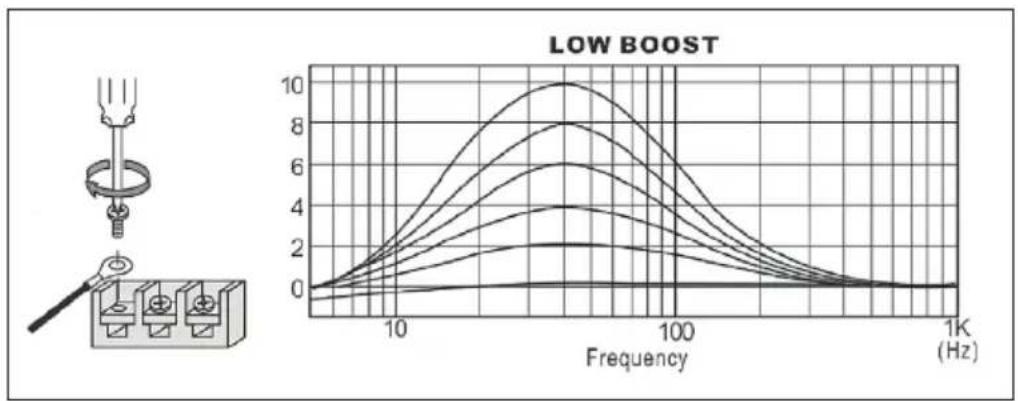

Hinweis: Ziehen Sie die Schrauben fest, verwenden Sie aber nicht zu viel Kraft (das Anzugsmoment solte weniger als 1 Nm betragen), da sonst die Schrauben beschädigt werden.

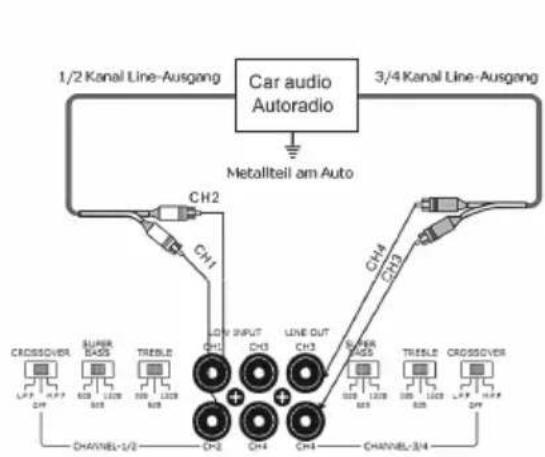

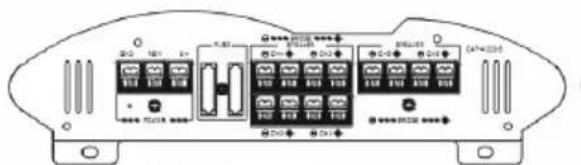

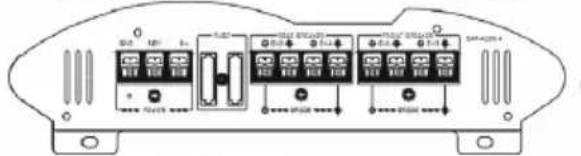

SCHALTPLAN

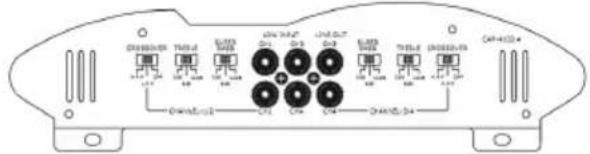

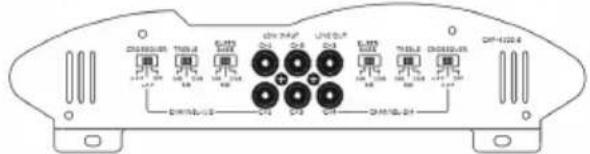

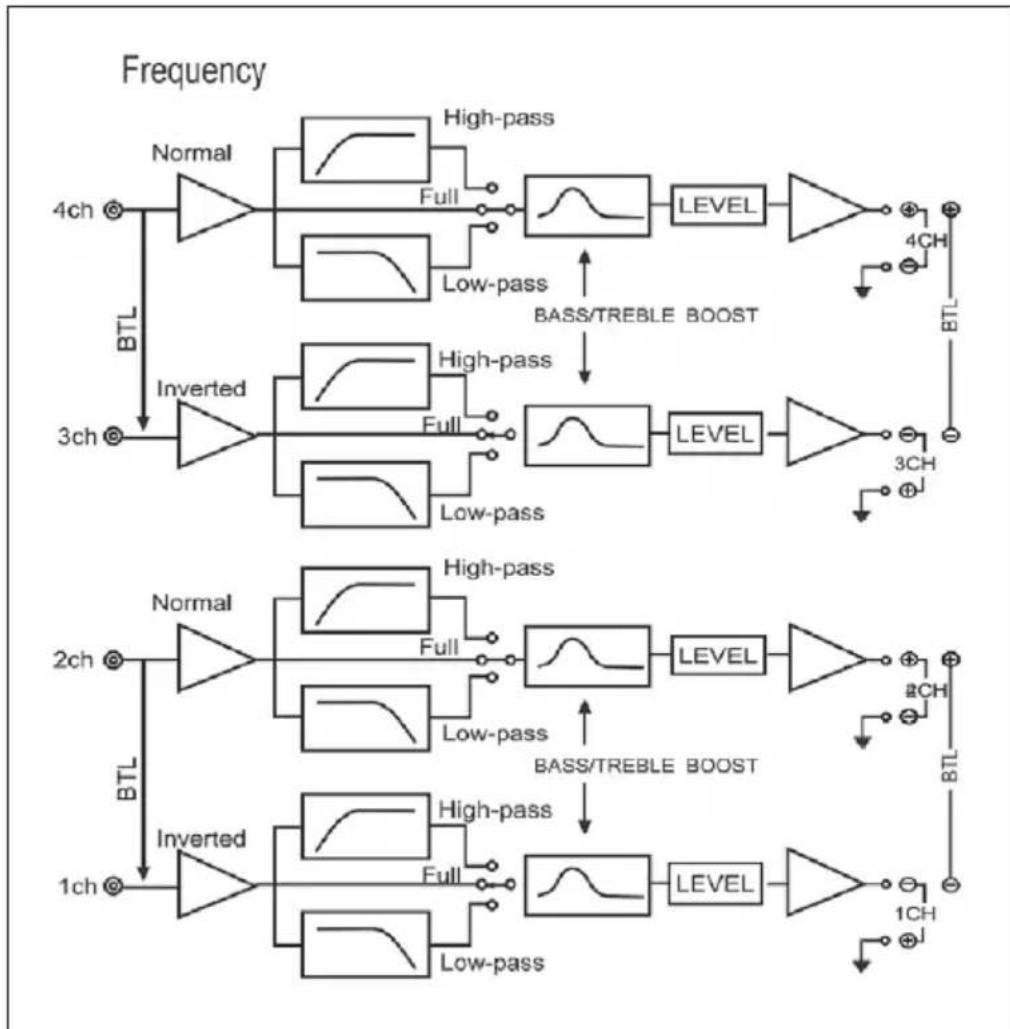

Halten Sie das Gerät zuerst an die Position an der es eingebaut werden soll. Zeichnen Sie die vier Punkte für Schraubenlocher an. Bohren Sie die Löscher mit ca. 3 mm Durchmesser und befestigen Sie den Verständner mit den 15 mm Schrauben. Vergewissern Sie sich, dass die Montageplatte (nicht im Lieferumfang enthalten) dicker als 15 mm ist.

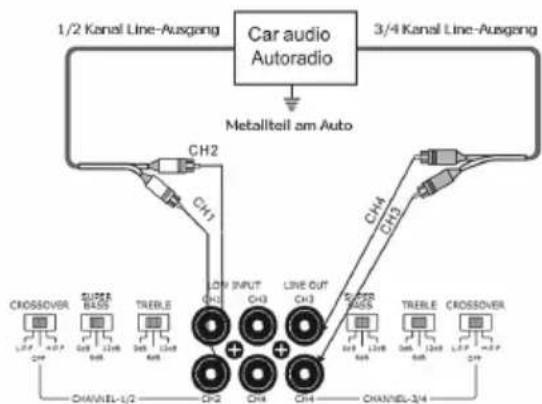

Line-Eingang (mit Lautsprecheranschluss 3)

Line-Eingang (mit Lautsprecheranschluss 1,2 oder 3)

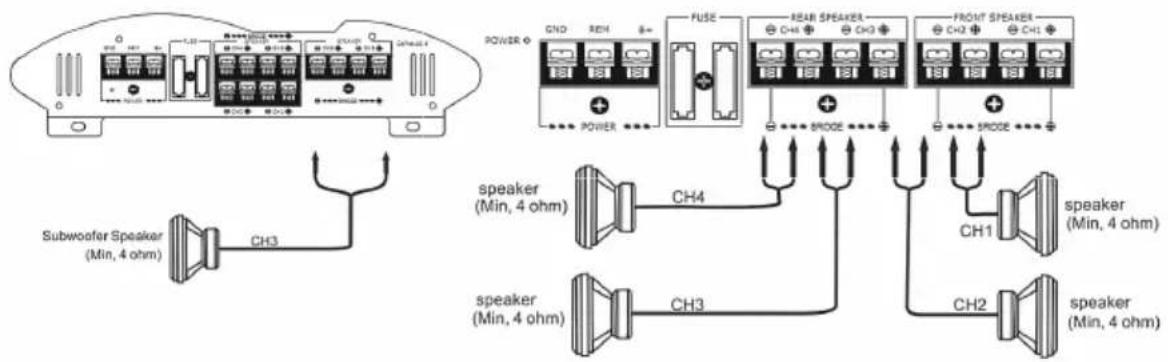

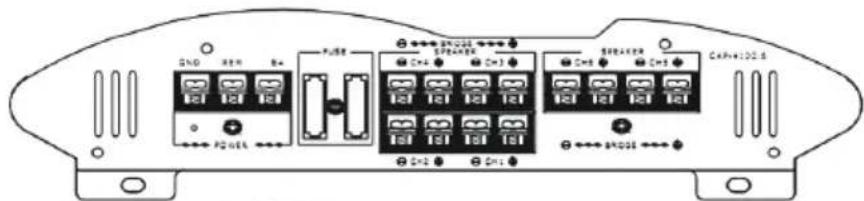

5-Lautsprechersystem

(Für die Bedienung siehe: Anordnung der Bedienelemente)

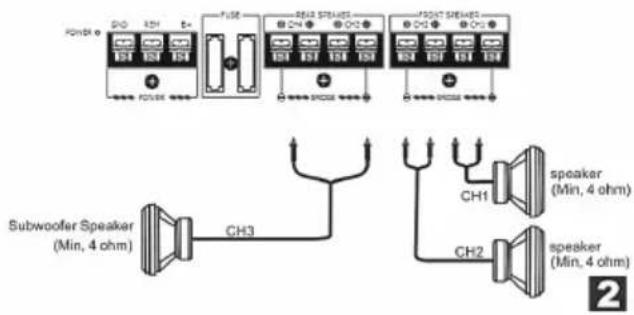

3-Lautsprechersystem

(Für die Bedienung siehe: Anordnung der Bedienelemente)

Hinweis: Bei dieser Variante wird die Subwooferlautstärke mittels Fader-Einstellung des Autoradios eingestellt. Die Ausgabesignale zum Subwoofer sind eine Kombination der 3/4 Kanäle oder dem Bassegangssignal.

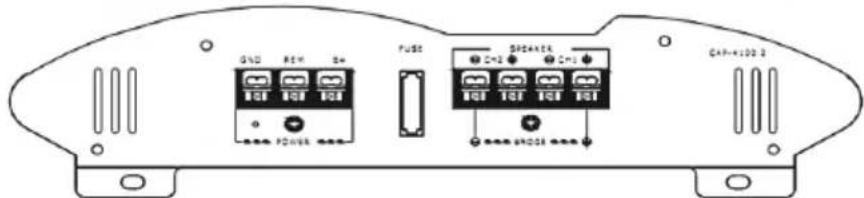

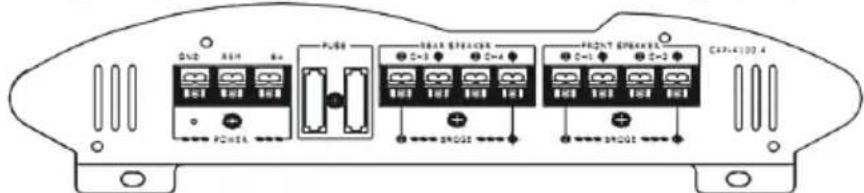

2-Lautsprechersystem

(Für die Bedienung siehe: Anordnung der Bedienelemente)

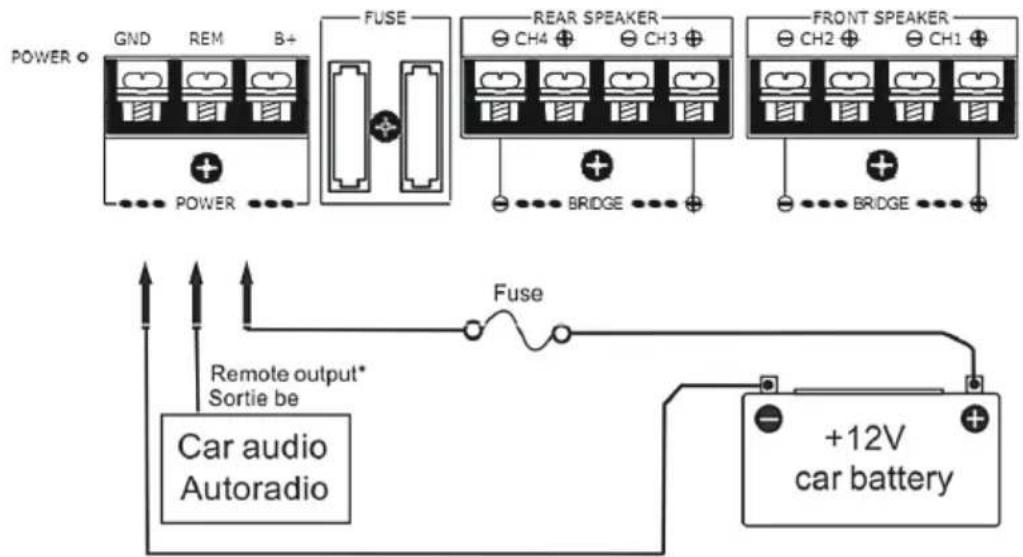

Stromversorgung

Hinweis: Falls ein Radio ohne Remote-Ausgang verbaut ist, schlieben Sie REMOTE an die Zubehörstromversorgung an.

Hinweise zur Stromversorgung

• Schlieben Sie +12 V erst an nachdem Sie alle anderen Verbindungen angeschlossen haben.
  Die Erdung muss sicher mit der Karosserie (Metall) verbunden sein, da es sonst zu Fehlern kommt kann.
• REMOTE muss mit dem Remote-Ausgang am Radio verbunden sein.
• Falls ein Radio ohne Remote-Ausgang verbaut ist, schlieben Sie REMOTE an die Zubehörstromversorgung an.
• Verwenden Sie ein Stromkabel mit integrierter Sicherung (7.5 A 2).
  Die Sicherung muss so nah wie möglich an der Batterie sein.
  Die +12V und GND-Leitung mussen über einen Durchmesserwert von AWG-10 oder einen Durchmesser von 5 mm verfügen.

VORSICHTSMASSNAHMEN

Das Gerätarf nur an 12 V Gleichspannung betrieben werden.
Die Laufsprecher mussen über eine ausreichende Impedanz 2 16 (Stereo) verfügen.
Schlieben Sie niemals Aktivlautsprecher an den Veränder an.

Bauen Sie den Verständner nicht ein, wo:

• dieser direkten Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• dieser Regen oder Feuchtigkeit ausgesetzt ist.

• dieser Staub und Schmutz ausgesetzt ist. Sollte sich das Auto in der Sonne aufgeheit haben, setzen Sie es vor Gebrauch abkühlen.

• Sollte das Gerät horizontal verbaut werden,)dürfen die Kührippen nicht vom Bodenteppich verdeckt werden.

• Ist das Gerät zu nah am Radio verbaut, kann es"Thesestoren.
• Liegt kein Strom am Gerät an, prüfen Sie die Anschlüsse.
• Das Gerät verfügt über einen Schutzschaltkreis, der die Transistoren und Lautsprecher bei Fehlfunktionen schützt.
  Versuchen Sie niemals diesen Schutzschaltkreis zu testen.
• Stellen Sie aus Sicherheitsgründen die Lautstärke immer so ein, dass Sie die Außereräusche noch horen können.

SCHUTZSCHALTKREIS

Der Schaltkreis schützt das Gerät vor:

• Überhitzung.
• Überspannung.
  Kurzschluss

Die Sicherungslampe leuchtet dann rot auf und das Gerät schaltet sich ab. Ist diesen passiert, schalten Sie angeschlossenes Zubehör aus und suchen die Ursache. Sollte Überhitzung die Ursache sein,{lassen Sie das Geräe eine Zeit abkühlen.

HINWEISE ZUM EINBAU

• Das Gerät wird entweder unter einem Sitz oder im Kofferraum eingebaut.
• Befestigen Sie das Gerät so, dass der Fahrer nicht in seinen Bewegungen eingeschränkt, das Gerät keinem direkten Sonnenicht oder Hitze ausgesetzt wird.
• Verbauen Sie das Gerät nicht unter dem Bodenteppich, da es zu einem Hitzestau führen kann.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektround Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmüll, sofern Sie nicht das WEEE Symbol,tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufflache von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschrankt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschrankt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 anieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeråts haben sie die Möglichkeit eine Altgerätabholung über die Website auszuwahlen.
• Batterien können überall Dort kostenfrei zusückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zugruck. Sie konnen Batterien auch per Post an uns zusucksenden. Altbatterien in haushaltsüblichen Mengen konnen Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zusückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren setzen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist these Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass these Produkt nicht im Hausmüll entsorgt werden damit. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung these Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt,oridae die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich uber die ortlichen Bestimmungen zur Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Die vollständige Konformitätserklärung des Herstellers finden Sie unter folgendem Link:

https://use.berlin/10006689

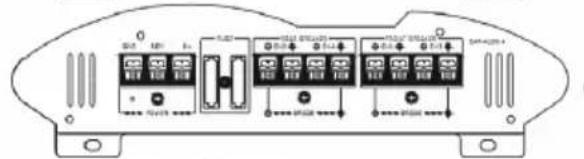

Dear customer,

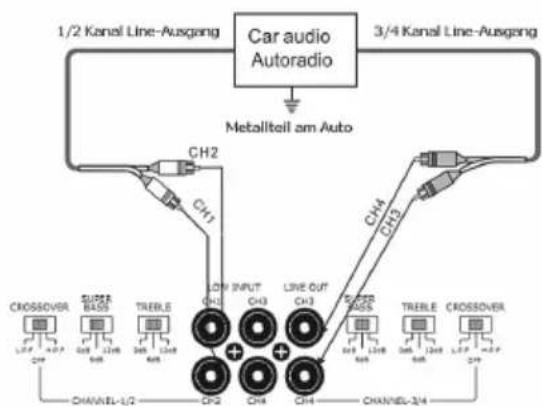

Line-Eingang (mit Lautsprecheranschluss 1,2 oder 3)

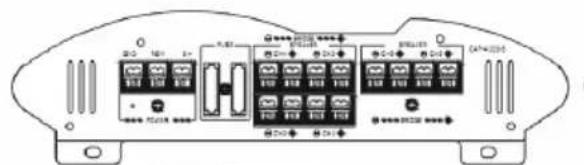

5-speaker system
