Dark Star 4000 - Autoradio Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio per auto (modelli 2, 4 o 6 canali)
Potenza di uscita	90 W per canale (a seconda della variante: 2, 4 o 6 canali)
Gamma di frequenza	20 Hz - 20 kHz a ±1 dB
Sensibilità di ingresso	Alta: 1,0-2,0 V (100 Ω) / Bassa: 0,1-1,0 V (10 kΩ)
Rapporto segnale/rumore	Superiore a 95 dB
Impedenza degli altoparlanti	4-16 Ω
Frequenza del subwoofer	Regolabile da 30 Hz a 250 Hz
Alimentazione	CC 14,4 V
Consumo massimo	7,5 A (2 canali) / 15 A (4 canali) / 20 A (6 canali)
Fusibile di protezione	Incluso (fusibile di ricambio fornito)
Ingressi audio	Ingressi di alto livello (altoparlanti) e basso livello (RCA)
Telecomando di accensione	Sì (cavo arancione)
Ingresso AUX	Sì (presa RCA)
Montaggio	Utilizzando le viti fornite, prevedere uno spazio per la ventilazione
Manutenzione e pulizia	Panno asciutto in microfibra, nessun detergente
Sicurezza	Non aprire l'apparecchio, montaggio da professionista, proteggere dall'umidità e dal calore
Garanzia	2 anni contro i difetti di fabbricazione
Paese di fabbricazione	Non specificato

Domande frequenti - Dark Star 4000 Auna

Come collegare l'amplificatore alla batteria dell'auto?

Collegare il cavo rosso al terminale positivo della batteria tramite il portafusibile, e il cavo nero a una massa pulita (carrozzeria decapata).

Qual è il consumo elettrico massimo?

Dipende dal modello: 7,5 A per 2 canali, 15 A per 4 canali e 20 A per 6 canali. Utilizzare il motore acceso per evitare di scaricare la batteria.

Posso collegare altoparlanti da 2 Ω?

No, l'impedenza minima raccomandata è di 4 Ω. Utilizzare altoparlanti tra 4 e 16 Ω.

Come regolare la frequenza del subwoofer?

Ruotare il potenziometro previsto a tale scopo. La frequenza è regolabile da 30 Hz a 250 Hz.

Cosa fare se l'amplificatore non si accende?

Controllare il fusibile, i collegamenti di alimentazione e il cavo di accensione (arancione) collegato a un 12 V commutato dell'autoradio.

L'amplificatore si surriscalda molto, è normale?

Sì, può riscaldarsi molto. Lasciare uno spazio di ventilazione intorno all'apparecchio durante il montaggio.

Posso utilizzare l'amplificatore con un'autoradio senza uscita preamplificata?

Sì, utilizzare gli ingressi di alto livello (cavi degli altoparlanti dell'autoradio) per collegare l'amplificatore.

Come collegare l'ingresso AUX?

Collegare il cavo bianco all'uscita sinistra del preamplificatore (RCA) e il rosso all'uscita destra. Assicurarsi che impedenza e sensibilità corrispondano.

Posso riparare l'amplificatore da solo se si verifica un problema?

No, non aprire mai l'apparecchio. Affidare qualsiasi riparazione a un professionista autorizzato.

Come pulire l'amplificatore?

Utilizzare un panno asciutto in microfibra. Non utilizzare detergenti o liquidi.

MANUALE UTENTE Dark Star 4000 Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendamente le seguenti indicazioni e di seguirle per prevenir eventuali danni. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservanza delleindicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

DATI TECHNICI

Potenza di uscita	Amplificatore a 2 canali da 90 W (10012071) Amplificatore a 4 canali da 90 W (10012072) Amplificatore a 6 canali da 90 W (10012073)
Risposta in frequenza 20 Hz-	20 kHz a 1 dB
Sensibilità di ingressso	Alta: 1,0-2,0 V impedenza 100 Ω Bassa: 0,1-1,0 V impedenza 10 kΩ
SR > 95 dB
Impedenza altoparlanti 4-16 Ω
Frequenza del subwoofer Regolabile 30 Hz - 250 Hz
Alimentazione DC 14,4 V
Accessori Viti e fusibile di ricambio

AVVERTENZE DISICUREZZA

• Il manuale serve a prendere CONFIDenza con il funzionamento del prodotto. Conservare accuramente il manuale per poterlo consultare in agli giorni.
• Con l'acquisto di quello prodotto si ricevono due anni di garanzia per gli uomini scaturiti in un contesto di utilizzo proprio.
• Utilizzato il prodotto solo secondo le modalità appropriate. Qualsiasi altri uso può causare danni al prodotto o all'ambiente circostante.
• Smontare o modificare il dispositivo ne pregiudica la sicurezza.
  Attenzione: pericolo di leSIONe!
• Non aprire il prodotto autonomamente e non eseguire riparazioni da soli!
• Maneggiare con cura il prodotto. Urti, colpi o cadute anche da un'altezza minima possono danneggiarlo.
• Tenere il prodotto lontano da umidità e calore estremo.

Avvertenze speciali

• Le riparazioni del dispositivo devono essere eseguite da un'azienda autorizzata.
• Non apriré assolutamente il dispositivo.
• Un montaggio errato può causare malfunzionamenti o guasto totale.
• Il disposativo deve essere protetto dall'umidità e dai raggi diretti del sole.
  Non pulire l'apparecchio con detergenti.
• Non usare mai detergenti per la pulizia, ma solo un panno asciutto in microfibia.
• Collegare l'apparecchio solo alla tensione di rete prevista.
• Non collegare mai il dispositorio a tensioni diverse da quale previste.
• Nel caso di interventi esterni sul dispositivo, la garanzia decade.

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

• Poiché si tratta di un dispositivo a corrente elevata, il collegamento del cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusibile.
• Collegare saldamente il cavo nero a una vite o a un'altra parte della carrozeria della propria auto dopo aver rimioso la vernice. Ciò è necessario per una corretta messa a terra.
• Un cablaggio corretto porta a un suono bianro.

COLLEGAMENTO DEL CAVO PER L'ACCENSIONE REMOTA E DEL CAVO DI SPEGNIMENTO REMOTO

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlling l'accensione e lo spegnimento dell'amplificatore.
• Il cavo di commutazione può servire come antenna della radio.

COLLEGAMENTO DELL'INGRESSO DELL'AMPLIFICATORE

• Questo dispositivo può essere utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare i cavi di uscita degli altoparlanti dell'autoradioagli ingressi ad alta potenza + / - destra e sinistra.
• Collegamento di base generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

COLLEGAMENTO AUX

• Collegare il cavo di ingresso AUX alla connessione RCA come descririto:
• "Bianco" all'uscita sinistra del preamplificatore dell'autoradio. "Rosso" all'uscita destra del preamplificatore dell'autoradio.
• Prima di collegare l'uscita del preamplificatore dell'autoradio o di altri dispositivi, assicurarsi che l'impedenza e la sensibilità corrispondano a但这a connessione AUX.

CONTROLLO DELLA SENSIBILITÀ DI INGRESSO

• Controllare la sensibilità di ingresso dell'autoradio.

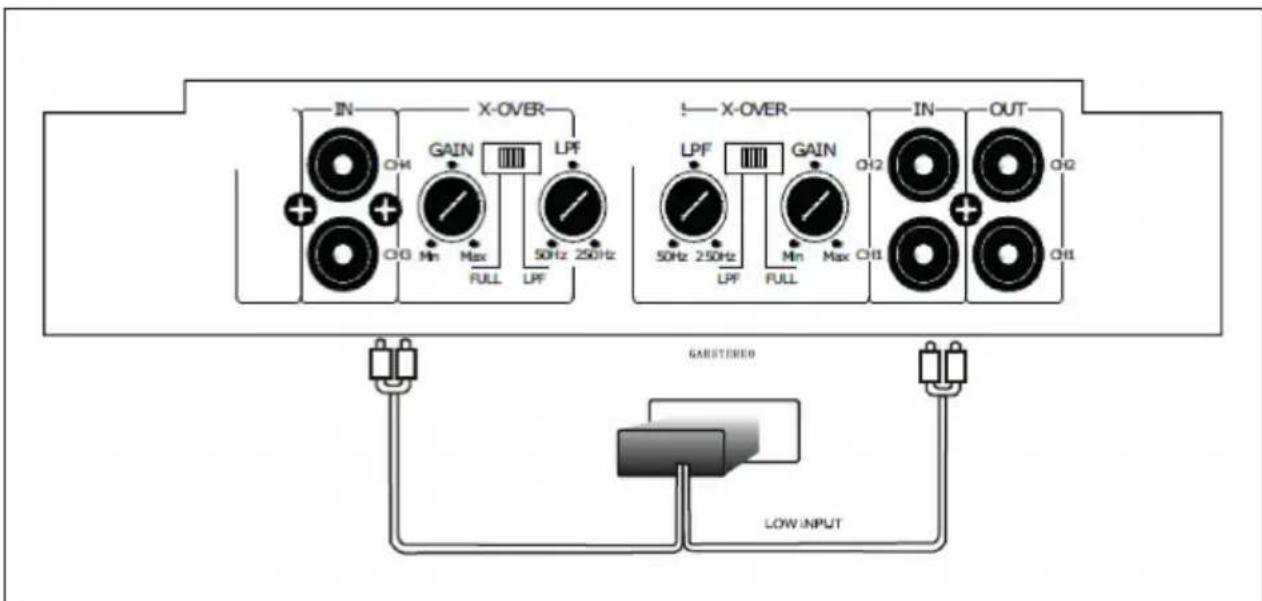

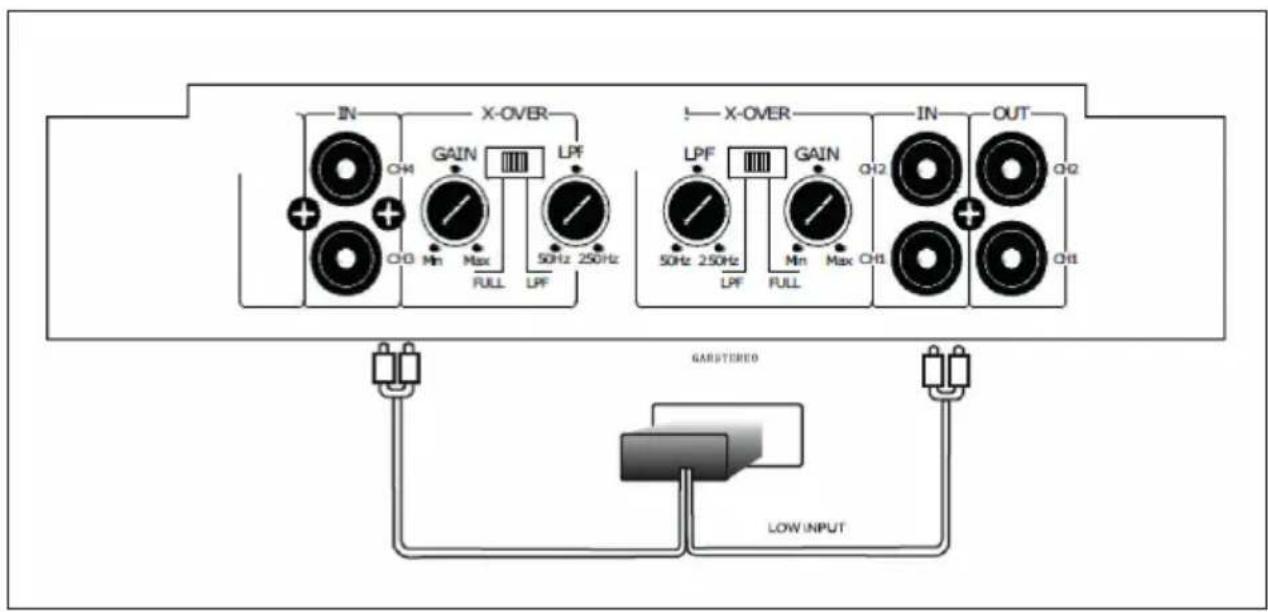

COLLEGAMENTO DEGLI ALTOPARLANTI (STEREO E MONO)

Amplificatore a 2 canali

Amplificatore a 4 canali

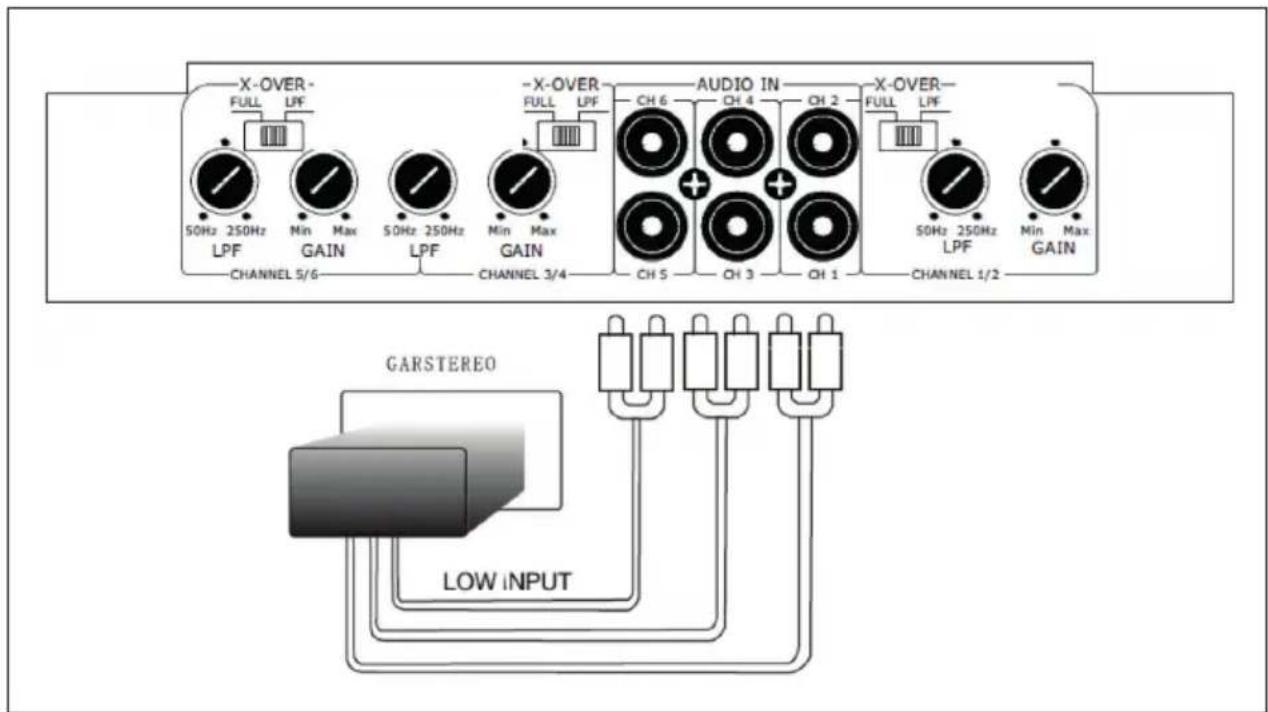

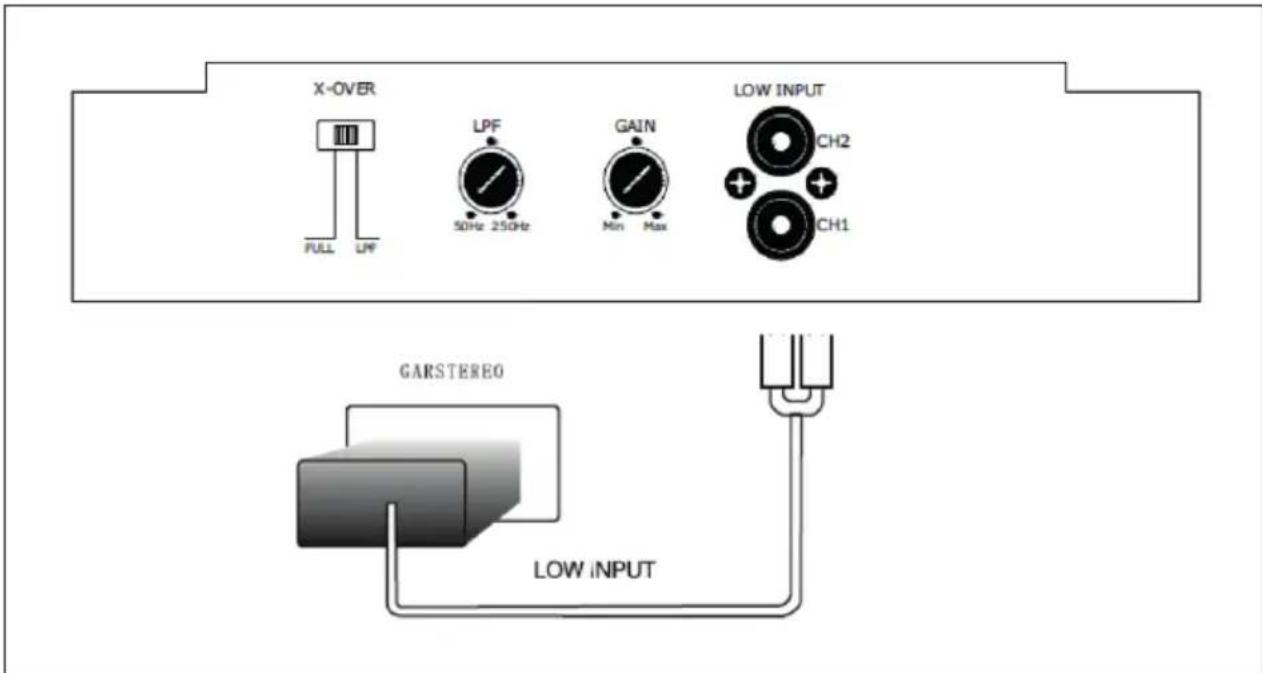

Note important

• In caso di prestazioni elevate, l'amplificatore necessita 7.5 A/15 A/20 A. Se l'amplificatore viene usato a motore spento, la batteria potrebbe scaricarsi. Si prega di accendere sempre il motore prima di utilizzato l'amplificatore.
• Usare solo cavi di alimentazione con una sezione adequata.
• Questo dispositivo è adatto per altoparlanti con un'impedenza di 2-16 Ω. Gli altoparlanti devono aver une energia sufficiente per assorbire più potenza del dispositivo.

Amplificatore a 2 canali

Amplificatore a 4 canali

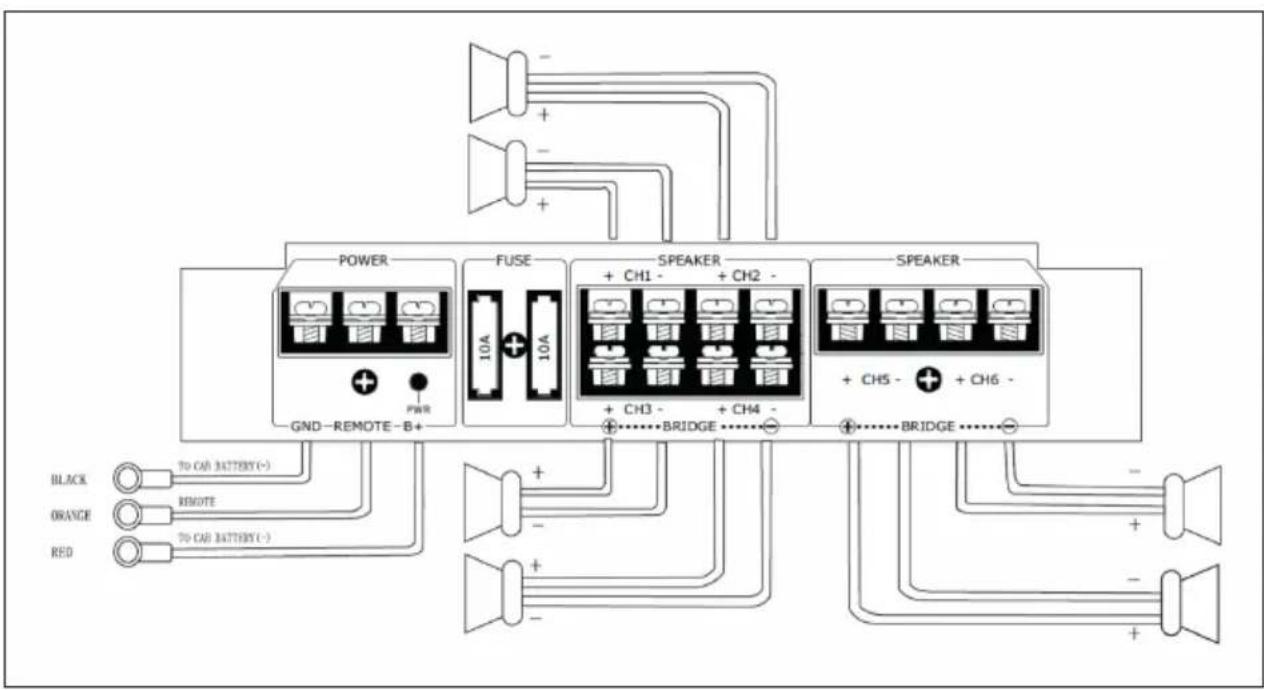

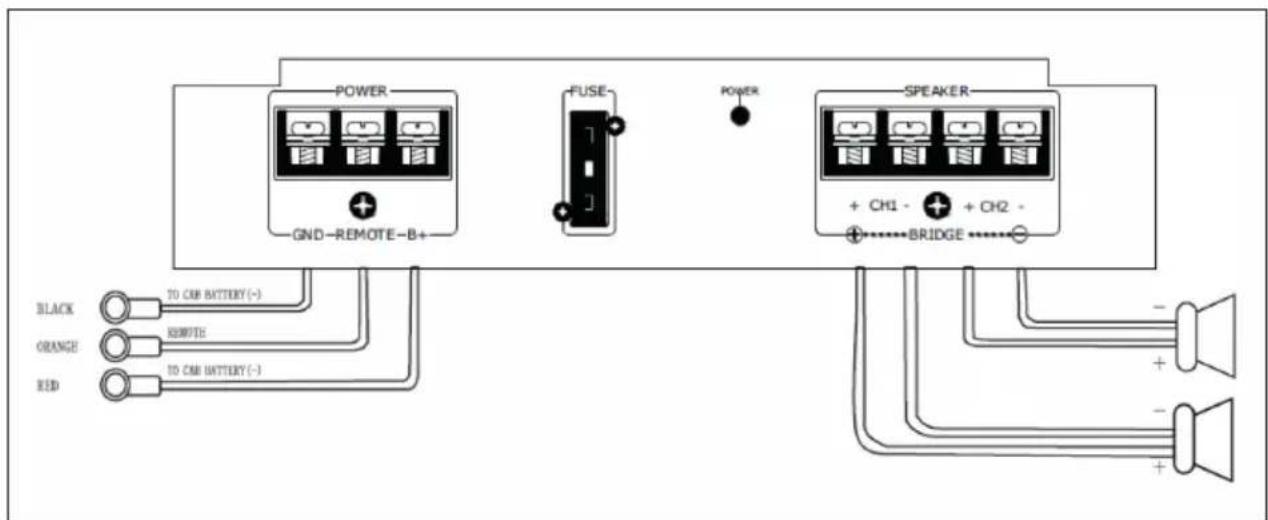

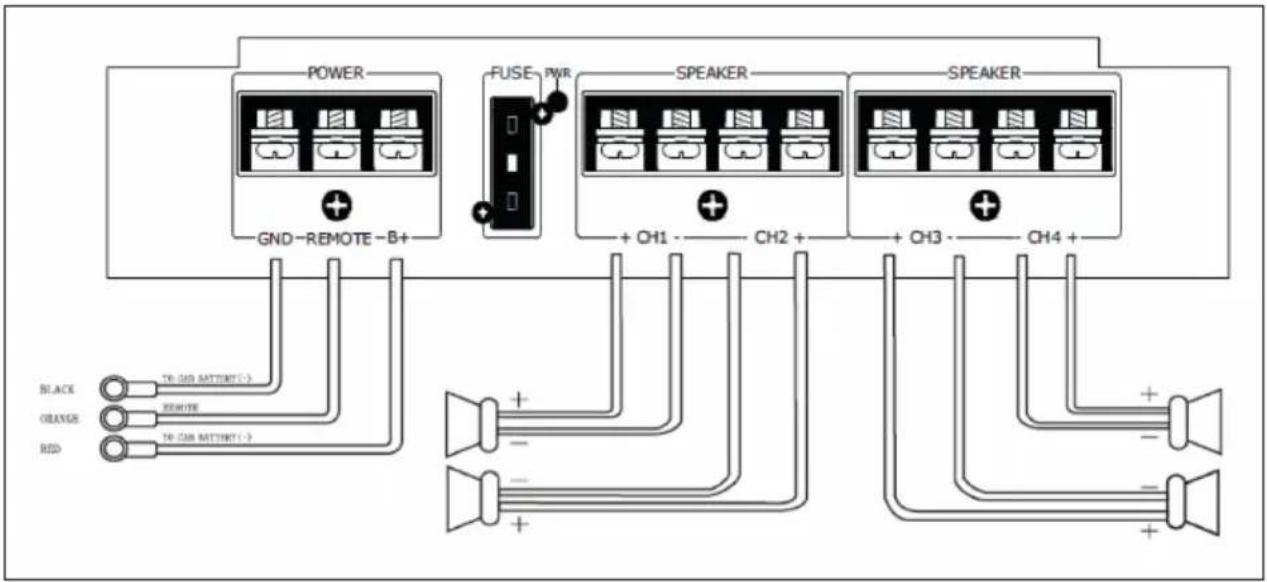

COLLEGAMENTO AGLI ALTOPARLANTI

Amplificatore a 2 canali

Amplificatore a 4 canali
Amplificatore a 6 canali

MONTAGGIO

Montare l'amplificatore in un luogo appropriato utilizzato le viti allegate.

Note: dato che il disposativo si riscalda molto, lasciare spazio intorno all' amplificatore durante il montaggio.

Se nel loro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello simbolo sul prodotto o sull'imballaggio indica che non può essere smaltito con i rifi uti domestici. Il disposativo deve,invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative.Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifi uti.

DICHIARAZIONE DI CONFORMITA

CE UK CA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Importatore per La Gran Bretagna:

Con la presente, Chal-Tec GmbH dichiara l'impianto radio Dark Star conforme alla direttiva 2014/53/UE. Il testo Completo della dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: use. Berlin/10012071
