Dark Star 4000 - Radio del coche Auna - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio para automóvil (modelos de 2, 4 o 6 canales)
Potencia de salida	90 W por canal (según variante: 2, 4 o 6 canales)
Rango de frecuencia	20 Hz - 20 kHz a ±1 dB
Sensibilidad de entrada	Alta: 1,0-2,0 V (100 Ω) / Baja: 0,1-1,0 V (10 kΩ)
Relación señal/ruido	Superior a 95 dB
Impedancia de los altavoces	4-16 Ω
Frecuencia del subwoofer	Ajustable de 30 Hz a 250 Hz
Alimentación	CC 14,4 V
Consumo máximo	7,5 A (2 canales) / 15 A (4 canales) / 20 A (6 canales)
Fusible de protección	Incluido (fusible de repuesto suministrado)
Entradas de audio	Entradas de alto nivel (altavoces) y bajo nivel (RCA)
Control remoto de encendido	Sí (cable naranja)
Entrada AUX	Sí (conector RCA)
Montaje	Con los tornillos suministrados, prever espacio para ventilación
Mantenimiento y limpieza	Paño seco de microfibra, sin detergentes
Seguridad	No abrir el aparato, montaje por profesional, proteger de la humedad y el calor
Garantía	2 años contra defectos de fabricación
País de fabricación	No especificado

Preguntas frecuentes - Dark Star 4000 Auna

¿Cómo conectar el amplificador a la batería del coche?

Conecte el cable rojo al borne positivo de la batería a través del portafusibles, y el cable negro a una masa limpia (carrocería decapada).

¿Cuál es el consumo eléctrico máximo?

Depende del modelo: 7,5 A para 2 canales, 15 A para 4 canales y 20 A para 6 canales. Use el motor encendido para evitar descargar la batería.

¿Puedo conectar altavoces de 2 Ω?

No, la impedancia mínima recomendada es de 4 Ω. Use altavoces entre 4 y 16 Ω.

¿Cómo ajustar la frecuencia del subwoofer?

Gire el potenciómetro previsto para ello. La frecuencia es ajustable de 30 Hz a 250 Hz.

¿Qué hacer si el amplificador no se enciende?

Verifique el fusible, las conexiones de alimentación y el cable de encendido (naranja) conectado a un 12 V conmutado del estéreo del coche.

El amplificador se calienta mucho, ¿es normal?

Sí, puede calentarse mucho. Deje un espacio de ventilación alrededor del aparato durante el montaje.

¿Puedo usar el amplificador con un estéreo de coche sin salida de previo?

Sí, use las entradas de alto nivel (cables de altavoces del estéreo) para conectar el amplificador.

¿Cómo conectar la entrada AUX?

Conecte el cable blanco a la salida izquierda del previo (RCA) y el rojo a la salida derecha. Asegúrese de que la impedancia y la sensibilidad coinciden.

¿Puedo reparar el amplificador yo mismo si surge un problema?

No, nunca abra el aparato. Confíe cualquier reparación a un profesional autorizado.

¿Cómo limpiar el amplificador?

Use un paño seco de microfibra. No use detergentes ni líquidos.

MANUAL DE USUARIO Dark Star 4000 Auna

Le felicitamos por la adquisión de este producto. Lea atentamente el siguientes manual y siga cuidadosamente las instrucciones de uso con el fin de evaporar posibles daños. LaEmpresa no se responsabiliza de los daños occasionados por un uso indebido del producto o por haber desatendido lasindicaciones de seguridad. Escanee elTAILLEGIDO CDOGORQR para Obtener acces almanual de usuario mas reciente y other informacion sobre el producto.

DATOS TÉCNICOS

Potencia de salute	amplificador de 90W x 2 canales (10012071) amplificador de 90W x 4 canales (10012072) amplificador de 90W x 6 canales (10012073)
Respuesta en Frequencia 20 Hz	Hz-20 kHz a 1 dB
Sensibilitad de entrada	Agudos: 1 V - 2 V impedancia 100 Ω Bajos: 0,1 V - 1 V Impedancia 10 kΩ
SR > 95 dB
Impedancia del altovoz 4-16 Ω
Frecuencia del subwoofer Ajustable 30 Hz-250 Hz
Alimentacion CD 14,4 V
Accesorios Tornillos y fusible de repuestos

INDICACIONES DE SEGURIDAD

• Este manual de instruciones está destinado a que se familiarice con el funciona en un lugar seguro para poder consultarlas en cualquier momento.
• Al comprar este producto, obtiene una garantía de dos años en caso de que aparezcan defectos también se usa correctamente.
• Utilice el producto solo de laforma prevista. Cualquier other uso possible provocar días en el producto o en la zona que lo rodea.
• La reconstruccion o modificacion del producto perjudica la seguidad del mesmo. Precaucion iRiesgo de lesiones!
• Nunca abra el producto sin autorización y no realice reparaciones por su cuenta.
• Manipule el producto con cuidado. El aparato pueda danarse mediante golpes, impactos o caidas, incluo desdeoca alta.
• Mantenga el aparato lejos de la humedad y del calor extremo.

Advertencias especiales

• Solamente un的技术o autorizo debelear a cabo las reparaciones.
• No abra la unidad bajo ninguna circunstancia.
• Un montaje Incorrecto puede provocar un mal funciona o un fallo total.
  Proteja el aparato de la humedad y de la luz solar directa.
• El aparato no debe limpiarse con detergentes.
• Utilice para la limpieza solo un paño seco (microfibra).
• Conecte el aparato únicamente a la tension de red prevista para el.
• No conecte nunca el aparato a tensiones distinctas de las previstas.
• La garantía queda anulada si terceras personas manipulan el aparato.

CONEXión DEL CABLE DE ALIMENTACION

• Al tratarse de unaunidad de alta corriente, la connexion del cable de alimentación es muy importante.
• Conecte el cable rojo al polo (+) de la batería realizando el cable con el portafusibles.
• Conecte el cable negro firmamente a un tornillo o a另一边 parte de la carrocería de su coche antes de haber quitado la pintura. Esto esnecessary para una correcta toma a tierra.
• Un cableadoADEducado produce a un sonido claro.

CONEXION DEL CABLE DE ENCENDIDO REMOTO Y DEL CABLE DE APAGADO REMOTO

• Conecte el cable naranja a un cable de alimentacion conmutado de la radio del coche. Este controla el encendido y apagado del amplificador.
• El cable de alimentación conmutado sirve como antenna de radio.

CONEXION DE ENTRADA DEL AMPLIFICADOR

-Estaunidadsepuedutilizarcontodaslasradiosdecocheque tenganasalidasdealta potencia.
- Conexión báricaSeparated de la radio del coche: Conecte los cables de salute de los altavoces de la radio del coche a las entradas de alta potencia +/-|-derecha e izquierda.
- Conexión general de la radio del coche: Conecte el cable negativo de salute del altovoz de la radio del coche a los dos cables restantes +/-derecho e izquierdo.

CONEXión AUX

• Conecte el cable de entrada AUX al conector RCA como se describe:
• 'Blanco' a la salute izquierda del preamplificador de la radio del coche. 'Rojo' a la salute derecha del preamplificador de la radio del coche.
• Antes de conectar la calidad del preamplificador de la radio del coche u otro equipo, asegúrese de que la impedancia y la sensibilitad coinciden con esta conexión AUX.

CONTROL DE LA SENSIBILIDAD DE ENTRADA

• Controle la sensibilitad de entrada a la radio del coche.

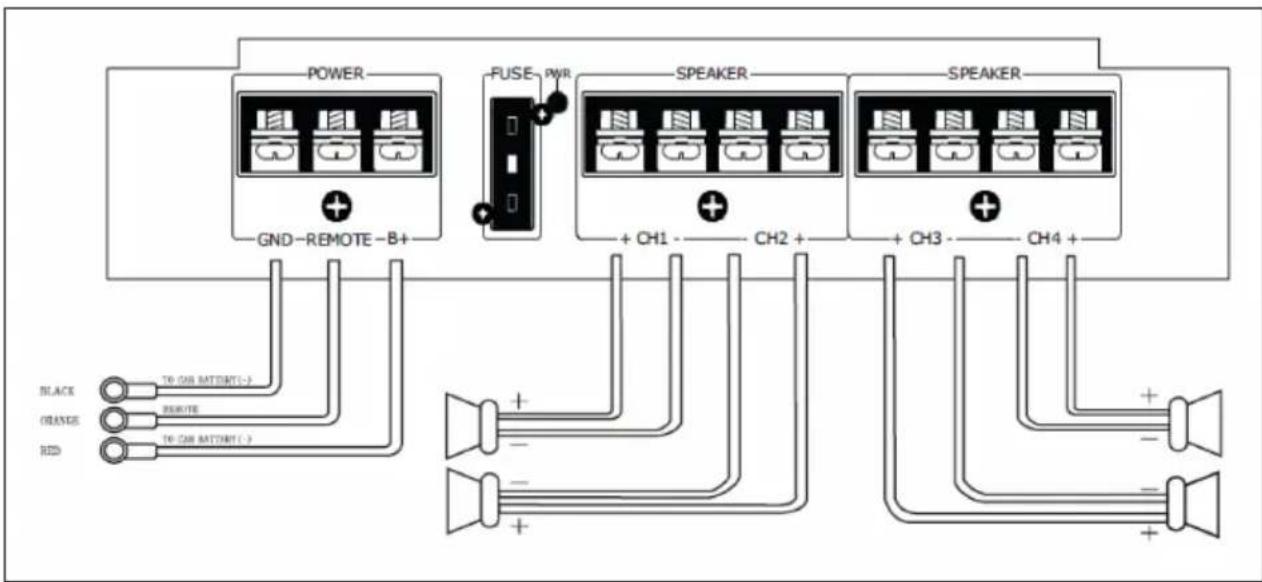

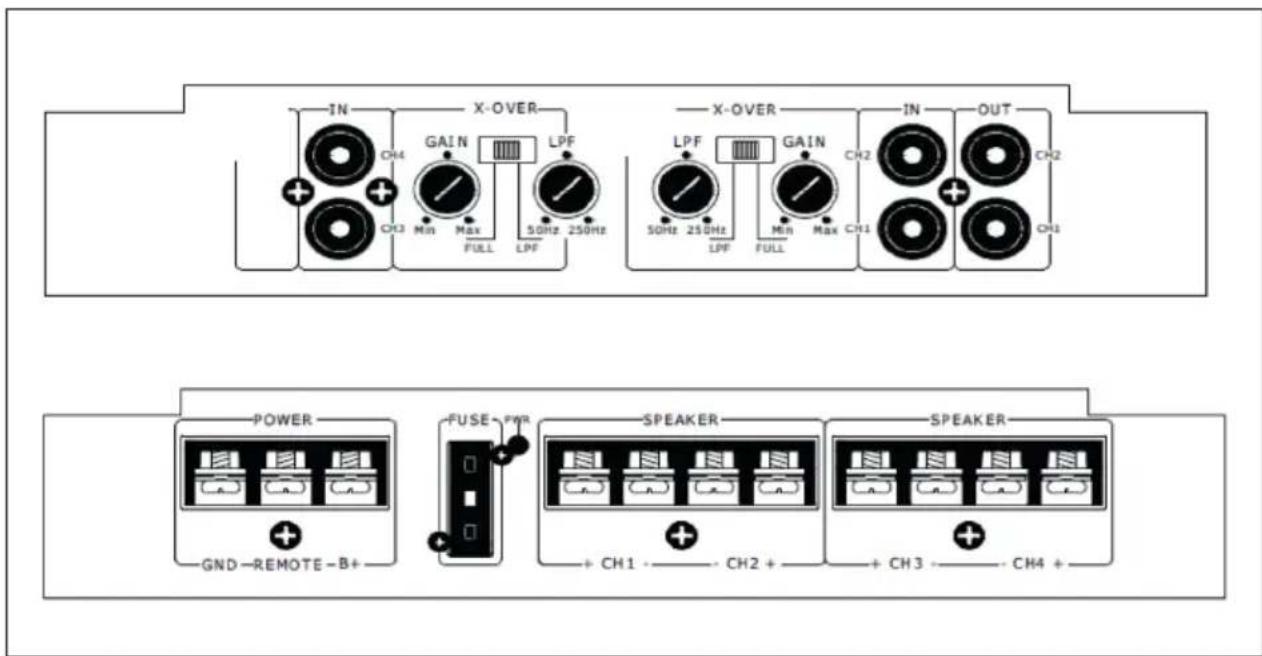

CONEXión DE LOS ALTAVOCES (ESTÉREO/MONO)

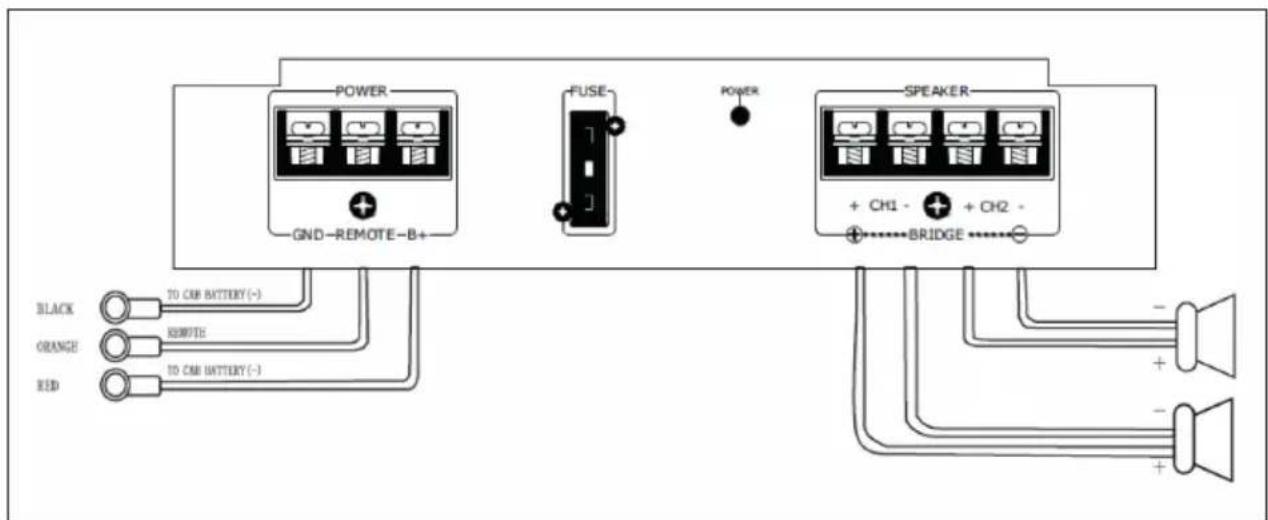

Amplificador de 2 canales

Amplificador de 4 canales

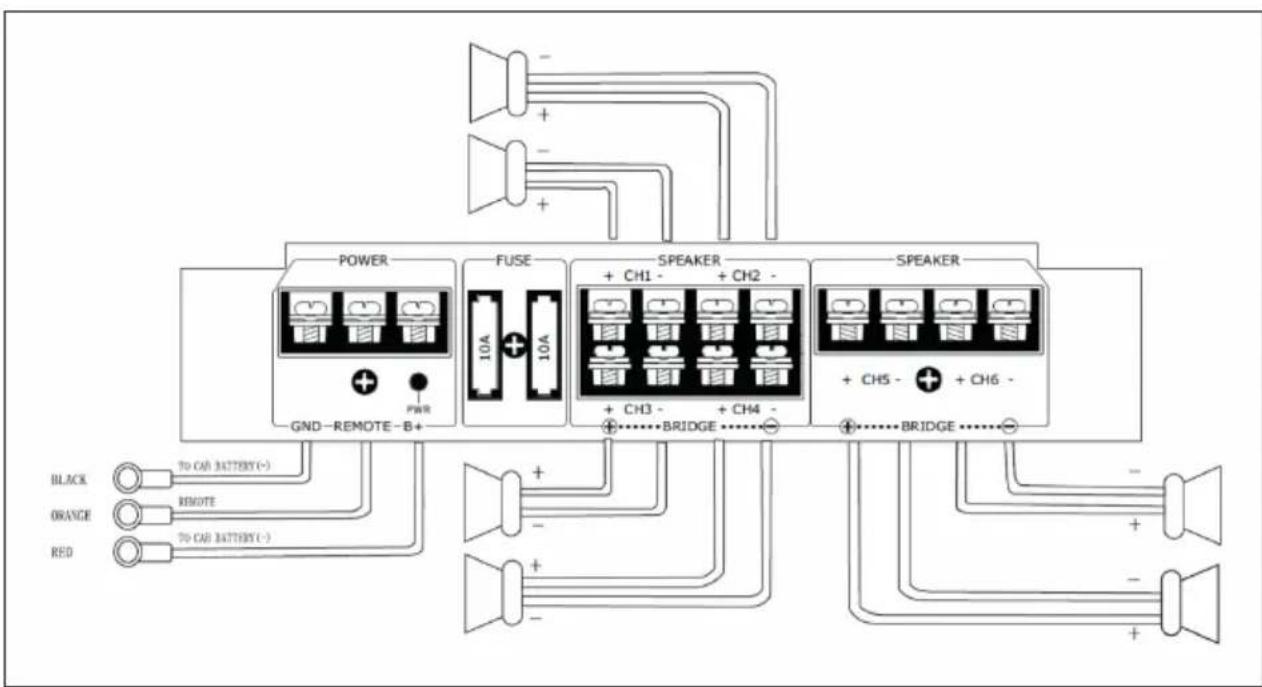

Amplificador de 6 canales

Notas importantes

• El amplíficator requiere 7,5 A/15 A/20 A de potencia maxima. Si el amplíficator se usa con el motor apagado, la bateria可以选择 descargarse. Encienda siempre el motor antes de utiliser el amplíficator.
• Utilice únicamente cables de alimentación con una sección adecuada.
• Este aparato esADEUCADO para altavocesconuna impedancia de 2-16Ω Los altavocedesben tenersuficientecapacidadpara absorbermas potencia de la unidad.

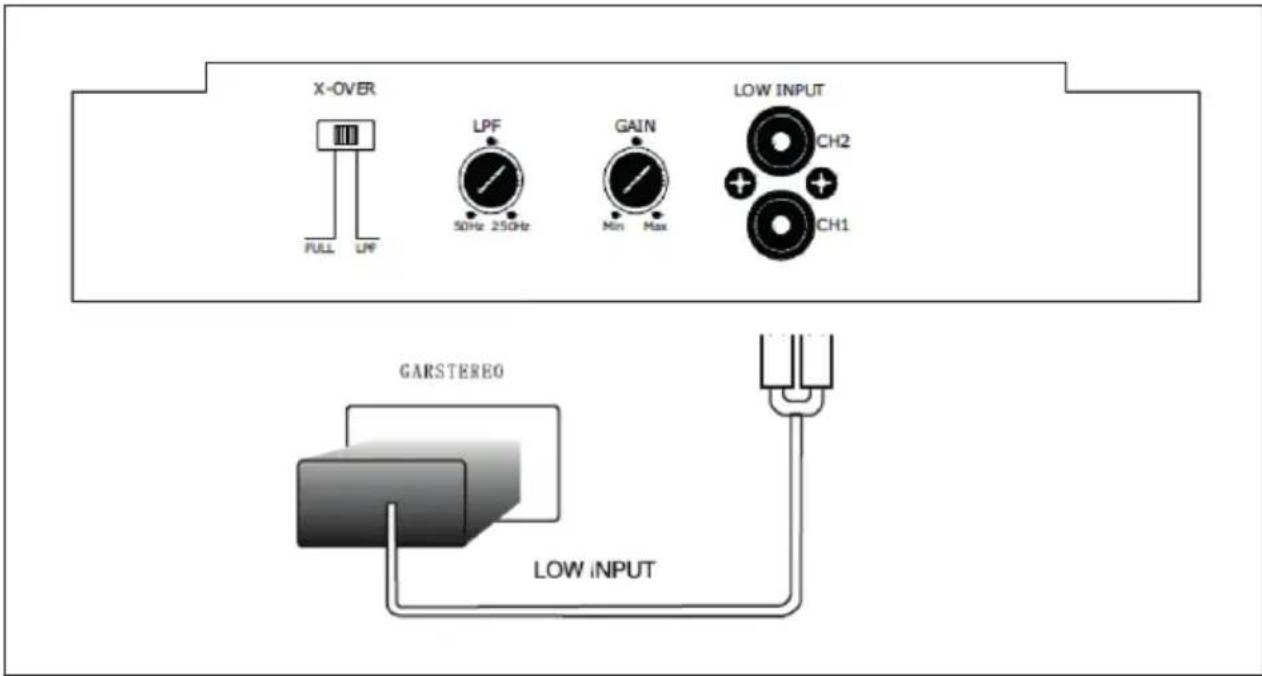

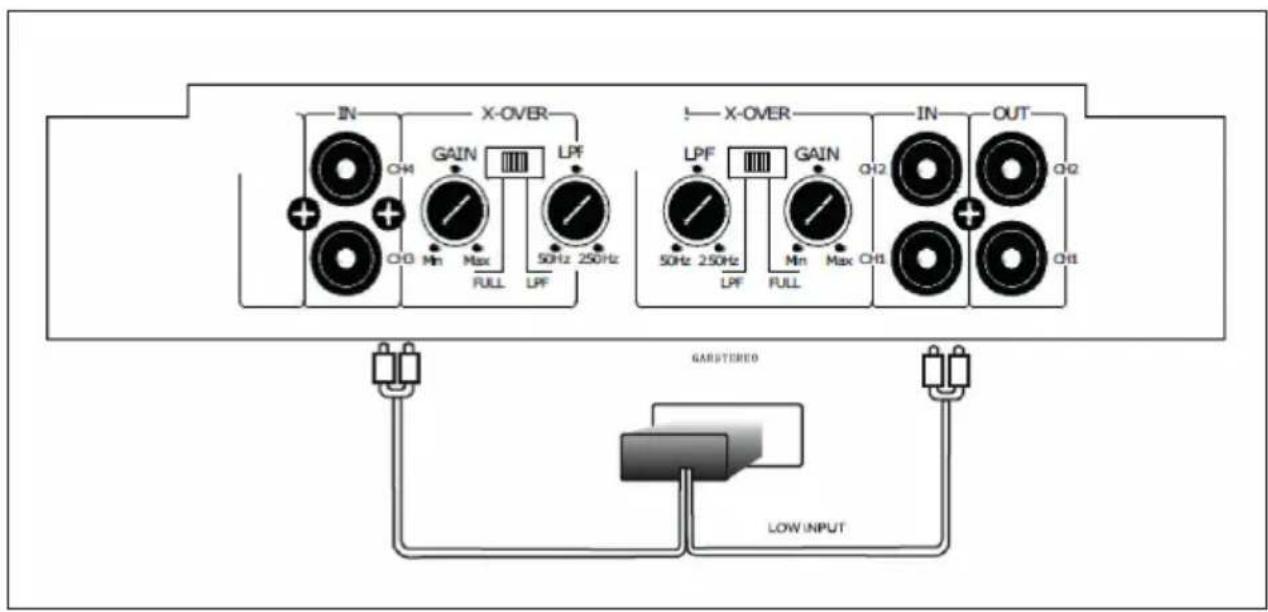

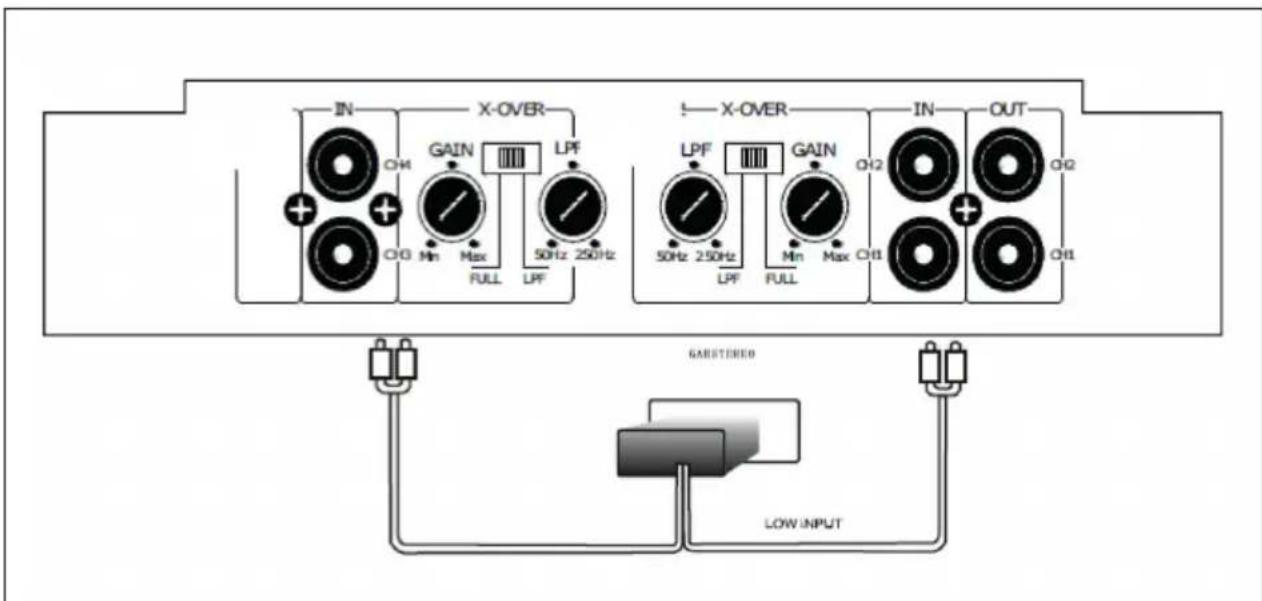

CONEXION A LA RADIO DEL COCHE

Amplificador de 2 canales

Amplificador de 4 canales

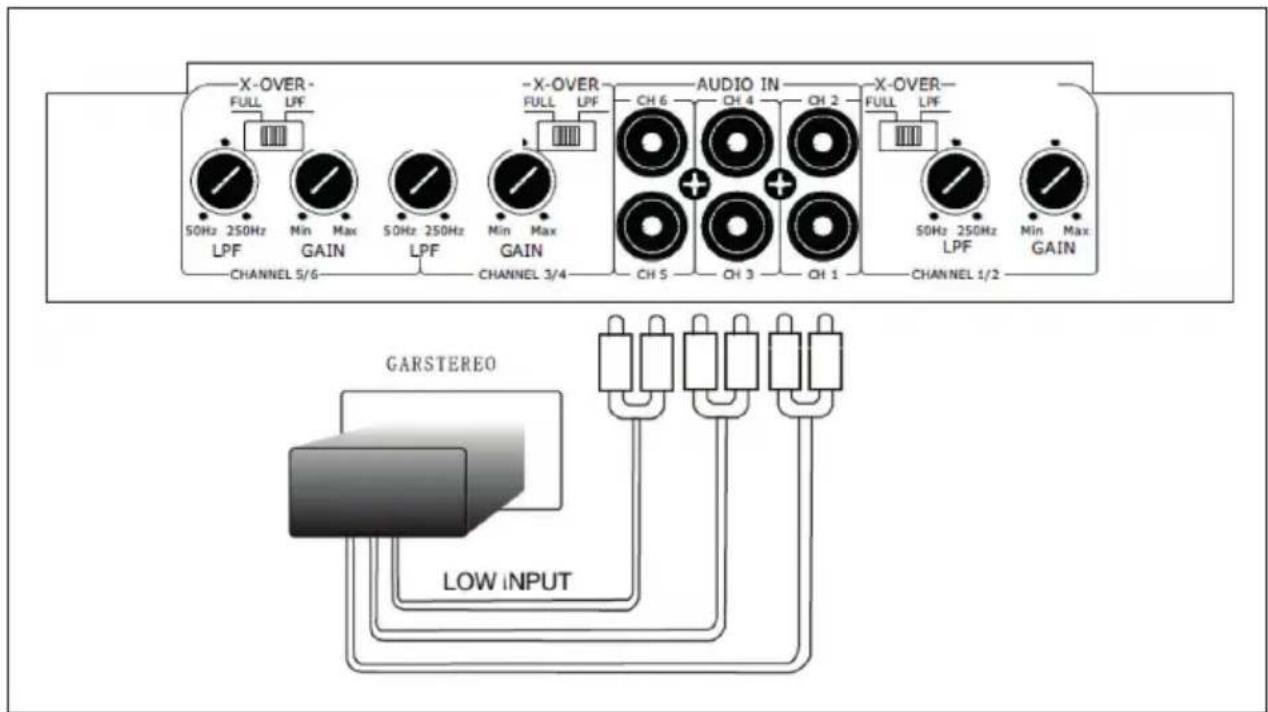

Amplificador de 6 canales

Amplificador de 2 canales

Amplificador de 4 canales

Amplificador de 6 canales

MONTAJE

Monte el amplificador en un lugar apropiado utilizing los tornillos adjuntos.

Nota: Launidad se calienta fuertamente, asi que deje espacio alrededor del amplificador cuando lo monte.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su País existe una disposicion legal relativa a la eliminacion de aparatos electricos y electronicos, este-symbolo estompado en el producto o en el embalaje advierte de que no debe eliminarse como residuo domestico. En lugar dearlo, debe depositarse en un punto de recogida de reciclaje de aparatos electricos y electronicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededorrente a posibles consecuencias perjudiciales para la salute. Para Obtener informacion mas detallada sobre el reciclaje de este producto,pongase en contacto con su ayuntamento o con el service de eliminacion de residuos domesticos.

DECLARACION DE CONFORMIDAD

CE UK CA

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para el Reino Unido:

Chal-Tec GmbH declares por la presente que el tipo de sistemas de radio Dark Star cumple con la Directiva 2014/53/UE. El texto completo de la交代 de conformidad de la UE está disponible en la siguientes direccion de Internet: use.berlin/10012071
