Dark Star 4000 - Autoradio Auna - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio pour voiture (modèles 2, 4 ou 6 canaux)
Puissance de sortie	90 W par canal (selon variante : 2, 4 ou 6 canaux)
Plage de fréquence	20 Hz - 20 kHz à ±1 dB
Sensibilité d'entrée	Haute : 1,0-2,0 V (100 Ω) / Basse : 0,1-1,0 V (10 kΩ)
Rapport signal/bruit	Supérieur à 95 dB
Impédance des enceintes	4-16 Ω
Fréquence du subwoofer	Réglable de 30 Hz à 250 Hz
Alimentation	CC 14,4 V
Consommation maximale	7,5 A (2 canaux) / 15 A (4 canaux) / 20 A (6 canaux)
Fusible de protection	Inclus (fusible de rechange fourni)
Entrées audio	Entrées haut niveau (enceintes) et bas niveau (RCA)
Télécommande de mise en marche	Oui (câble orange)
Entrée AUX	Oui (prise RCA)
Montage	À l'aide de vis fournies, prévoir un espace pour la ventilation
Entretien et nettoyage	Chiffon sec en microfibre, pas de détergents
Sécurité	Ne pas ouvrir l'appareil, montage par professionnel, protéger de l'humidité et de la chaleur
Garantie	2 ans contre les défauts de fabrication
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - Dark Star 4000 Auna

Comment brancher l'amplificateur sur la batterie de la voiture ?

Connectez le câble rouge à la borne positive de la batterie via le porte-fusible, et le câble noir à une masse propre (carrosserie décapée).

Quelle est la consommation électrique maximale ?

Elle dépend du modèle : 7,5 A pour 2 canaux, 15 A pour 4 canaux et 20 A pour 6 canaux. Utilisez le moteur allumé pour éviter de décharger la batterie.

Puis-je brancher des enceintes de 2 Ω ?

Non, l'impédance minimale recommandée est de 4 Ω. Utilisez des enceintes entre 4 et 16 Ω.

Comment régler la fréquence du subwoofer ?

Tournez le potentiomètre prévu à cet effet. La fréquence est réglable de 30 Hz à 250 Hz.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible, les connexions d'alimentation et le câble de mise en marche (orange) connecté à un 12 V commuté de l'autoradio.

L'amplificateur chauffe beaucoup, est-ce normal ?

Oui, il peut chauffer fortement. Laissez un espace de ventilation autour de l'appareil lors du montage.

Puis-je utiliser l'amplificateur avec un autoradio sans sortie préampli ?

Oui, utilisez les entrées haut niveau (câbles d'enceintes de l'autoradio) pour connecter l'amplificateur.

Comment connecter l'entrée AUX ?

Branchez le câble blanc sur la sortie gauche du préampli (RCA) et le rouge sur la sortie droite. Assurez-vous que l'impédance et la sensibilité correspondent.

Puis-je réparer l'amplificateur moi-même si un problème survient ?

Non, n'ouvrez jamais l'appareil. Confiez toute réparation à un professionnel agréé.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec en microfibre. N'utilisez pas de détergents ou de liquides.

MODE D'EMPLOI Dark Star 4000 Auna

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit :

FICHE TECHNIQUE

Puisance de sortie	90 W x amplificateur 2 canaux (10012071)90 W x amplificateur 4 canaux (10012072)90 W x amplificateur 6 canaux (10012073)
Plage de fréquence 20 Hz - 20 kHz à 1 dB
Sensibilité d'entrée	Haute : 1,0 - 2,0 V Impédance 100 ΩBasse : 0,1 - 1,0 V Impédance 10 kΩ
SR > 95 dB
Impédance des enceintes 4-16 Ω
Fréquence du subwoofer Régable de 30 Hz à 250 Hz
Alimentation CC 14,4 V
Accessoires Vis et fusible de rechange

CONSIGNES DE SECURITÉ

• Ce mode d'emploi a pour but de vous familiariser avec le fonctionnement de ce produit. Par conséquent, conservez toujours ces instructions dans un endroit sur afin de pouvoir les consulter à tout moment.
• Lorsque vous achetez ce produit, vous bénéficiaz d'une garantie de deux ans contre les défauts lorsqu'il est utilisé correctement.
• Veuillez utiliser le produit uniquement de la manière prévue. Toute autre utilisation peut entraîner des dommages au produit ou à son environnement.
• Toute modification ou démontage de l'appareil affecte la sécurité du produit. Attention risque de blessure!
• N'ouvre jamais l'appareil vous-même et n'effectuez jamais de réparations vous-même!
• Manipulez le produit avec précaution. Les chocs, coups ou chutes même de faible hauteur peuvent l'endommager.
• Gardez le produit à l'abri de l'humidité et de la chaleur extréme.

Mises en garde spécifiques

• L'appareil ne doit être réparé que par une entreprise spécialisée autorisée.
• N'ouvrez en�除c cas l'appareil.
• Un montage incorrect peut entraîner des dysfonctionnements ou une panne totale.
• L'appareil doit être protégé de toute humidité et de la lumière directe du soleil.
• N'utilise pas de détergents pour nettoyer l'appareil.
• Utilisez un chiffon sec (microfibre) pour le nettoyage.
• Ne branchez l'appareil que sur la tension du secteur prévue à cet effet.
• Ne raccordez enaucun cas l'appareil à des tensions differentes de celles prévues.
• La garantie est annulée en cas d'intervention sur l'appareil par des tiers.

CONNEXION DU CABLE D'ALIMENTATION

• S'agissant d'un apparéil à courant élevé, la connexion du cable d'alimentation est très importante.
• Connectez le cable rouge à la borne (+) de votre batterie en utilisant le cable avec le porte-fusible.
• Connectez fermement le cable noir à une vis ou à une autre partie de la carrosserie de votre voiture après avoir enlevé la peinture. Ceci est nécessaire pour une mise à la terre correcte.
• Un câblage correct permet d'obtenir un son clair.

CONNEXION DES CÂBLES DE MISE EN MARCHÉ ET D'ARRÊT À DISTANCE

• Connectez le cable orange à un cable d'alimentation commuté de l'autoradio. Ceci contrôle la mise en marche et l'arrêt de l'amplificateur.
• Le cable d'alimentation commuté peut servir d'antenne à la radio.

CONNEXION DE L'ENTREE DE L'AMPLIFICATEUR

• Cet apparéil peut être utilisé avec tous les autoradios qui ont une puissance de sortie élevée.
• Connexion de base séparée de l'autoradio: connectez les câbles de sortie des enceintes de l'autoradio aux entrées haute puissance +/- droite et gauche.
• Connexion générale de l'autoradio: connectez le cable de sortie négatif de l'enceinte de l'autoradio aux deux cables restants +/- droit et gauche.

CONNEXION AUX

• Connectez le cable d'entrée AUX à la prise RCA comme décrit :
• Blanc à la sortie gauche du préamplificateur de l'autoradio. Rouge à la sortie droite du préamplificateur de l'autoradio.
• Avant de connecter la sortie du préamplificateur de l'autoradio ou d'un autre équipement, assurez-vous que l'impédance et la sensibilité correspondent à cette connexion AUX.

CONTRÔL DE LA SENSIBILITÉ D'ENTREE

• Contrôlez la sensibilité de l'entrée de l'autoradio.

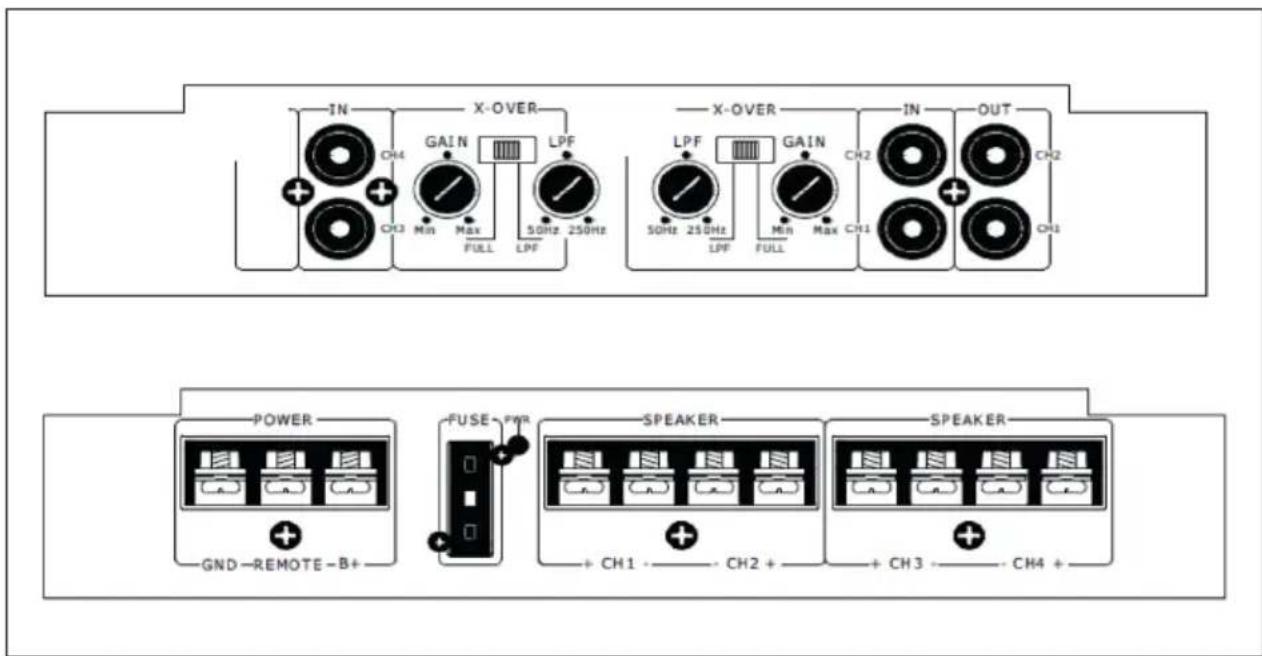

CONNEXION DES ENCEINTES (STÉRÉO / MONO)

Amplificateur à 2 canaux

Amplificateur à 4 canaux

Amplificateur à 6 canaux

Remarques importantes

• L'amplificateur consomme 7,5 A/ 15 A/ 20 A à la puissance maximale. Son utilisation avec le moteur eteint peut decharger la batterie. Veuillez toujours allumer le moteur avant d'utiliser l'amplificateur.
• N'utilisez que des cables d'alimentation ayant une section appropriée.
• Cet apparéil convient aux enceintes dont l'impédance est comprise entre 2 et 16 . Les enceintes doivent avoir une capacité suffisante pour absorber une plus grande partie de la puissance de l'appareil.

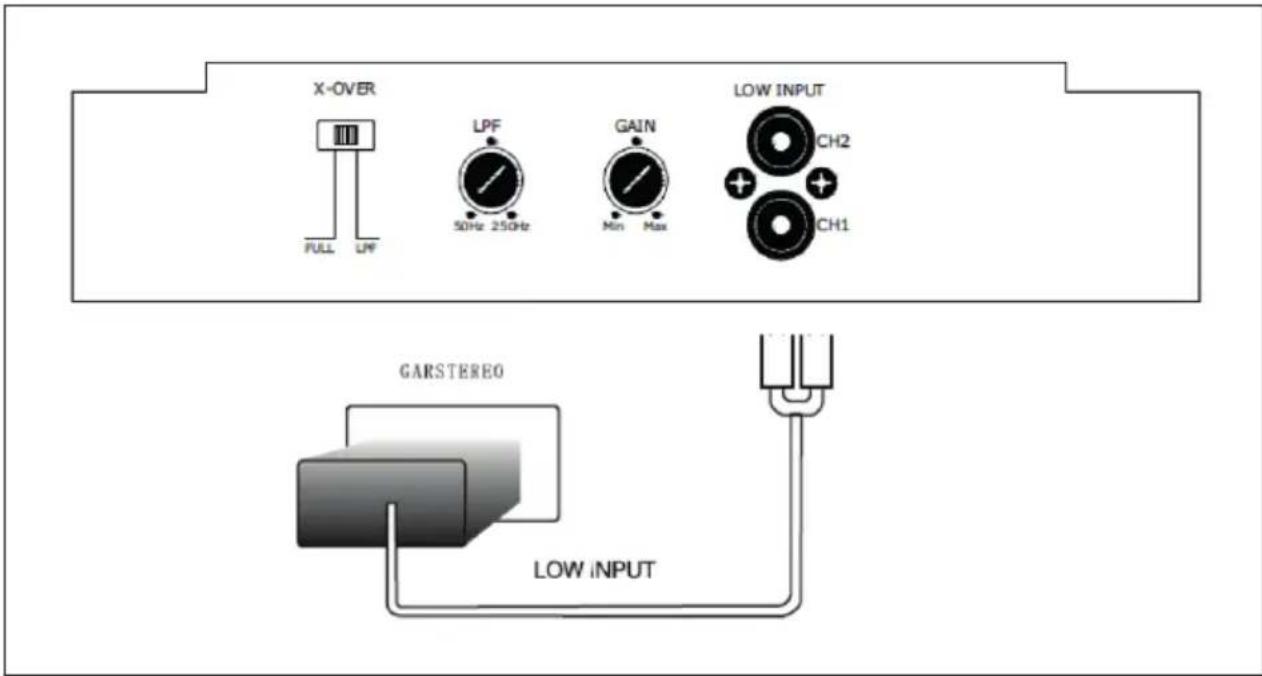

CONNEXION À L'AUTORADIO

Amplificateur à 2 canaux

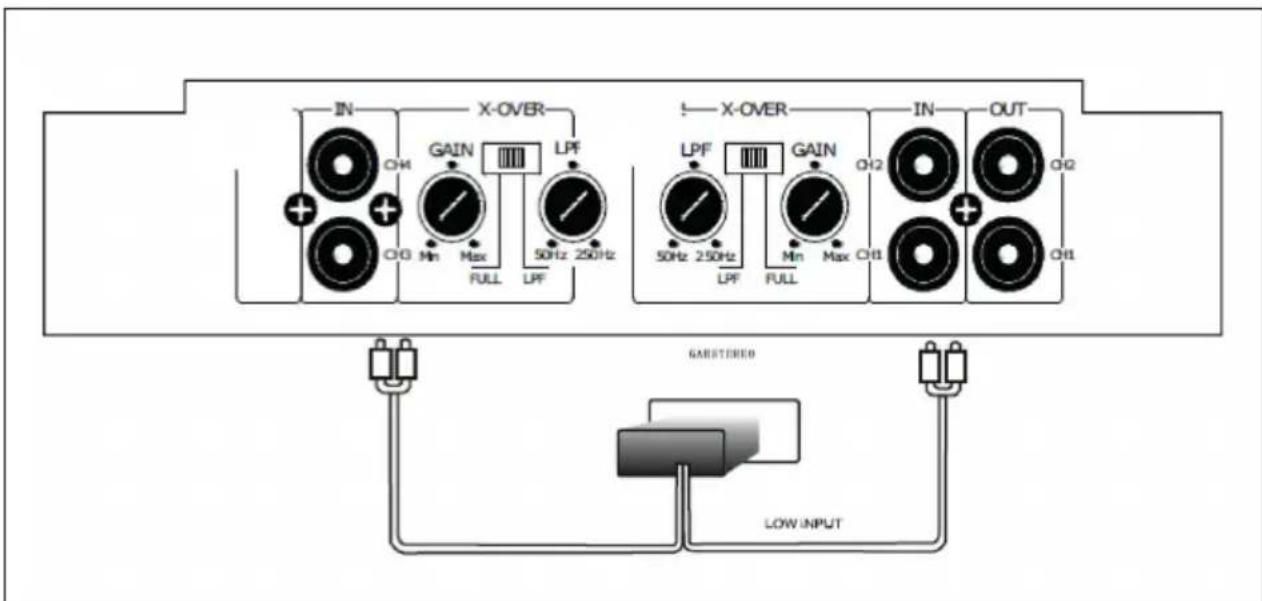

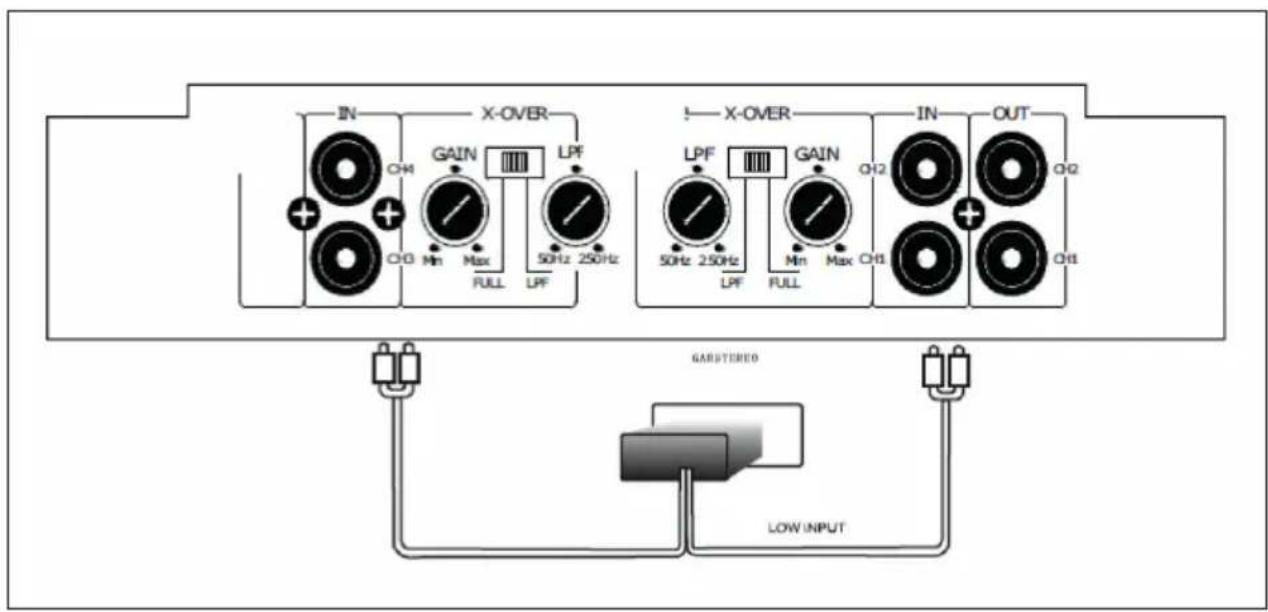

Amplificateur à 4 canaux

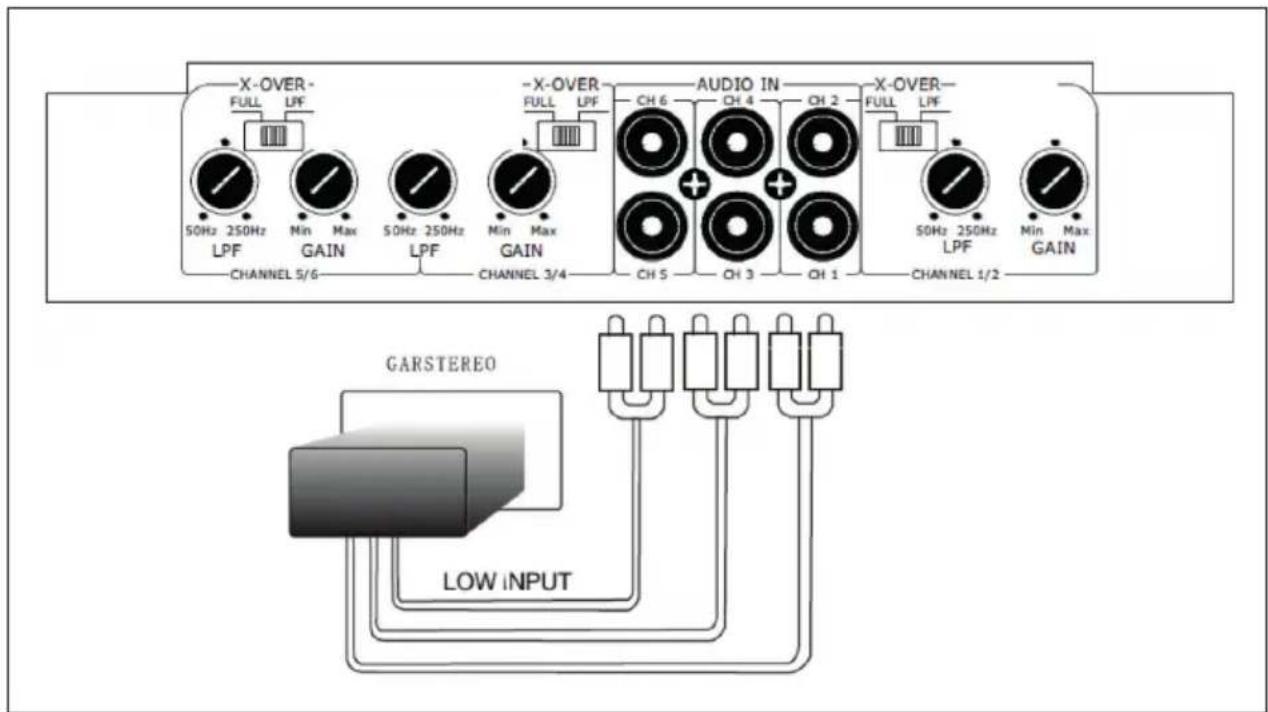

Amplificateur à 6 canaux

CONNEXION AUX ENCEINTES

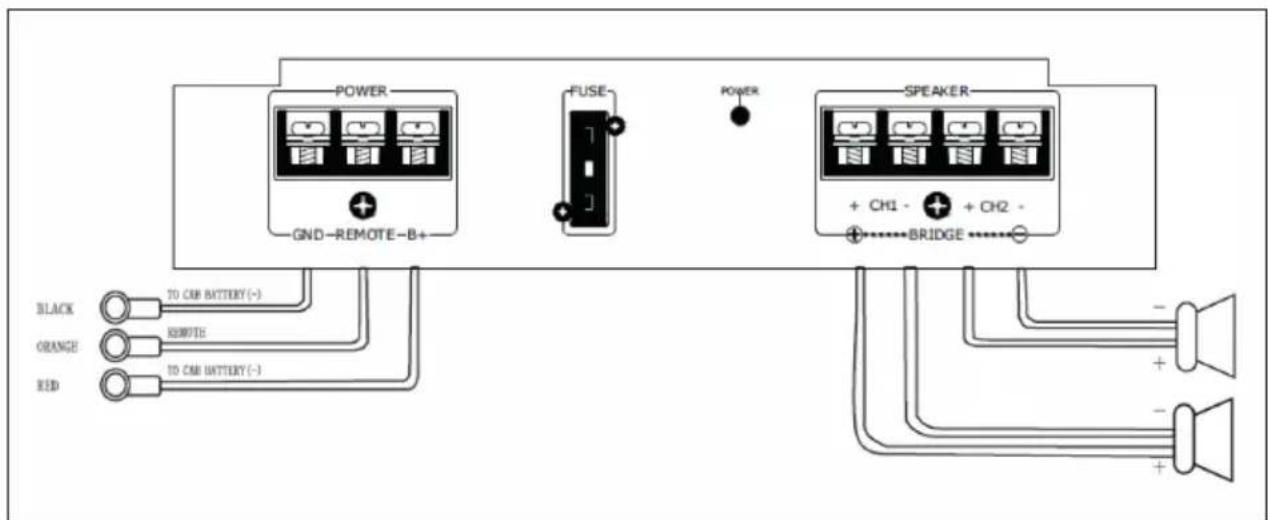

Amplificateur à 2 canaux

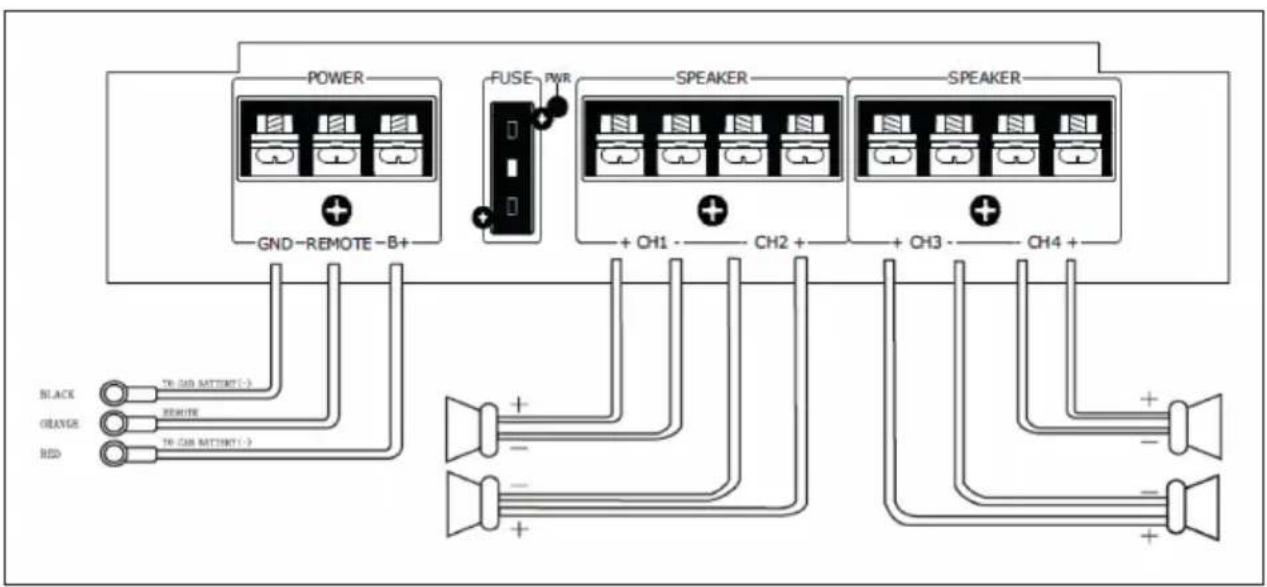

Amplificateur à 4 canaux

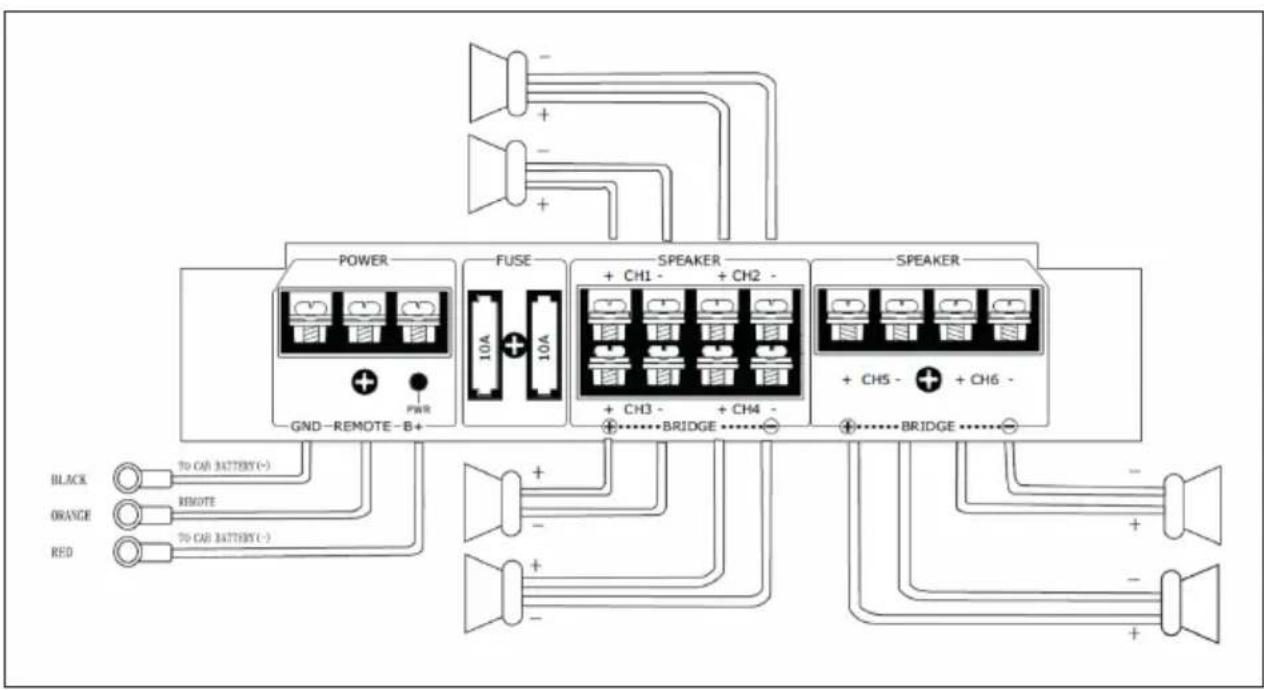

Amplificateur à 6 canaux

MONTAGE

Montez l'amplificateur dans un endroit approprié à l'aide des vis fournies.

Remarque: l'appareilCHAUFFEfortement, laissezdoncdela place autour de I'amplificateur lors du montage.

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des apparciels electriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être eliminé avec les ordures menagères. Vous doivent l'acheminer vers un point de collecte pour le recyclage des apparciels electriques et électroniques. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, contactez notre autorité locale ou notre service d'élimination des déchets menagers.

Déclaration de CONFORMITE

CE UK CA

Fabricant :

Importateur pour la Grande Bretagne :

Chal-Tec GmbH declare par la presente que

l'équipement radio de type Dark Star est conforme

à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à

l'adresse Internet suivante : use.berlin/10012071
