Produkttyp	Audioverstärker für Auto (Modelle mit 2, 4 oder 6 Kanälen)
Ausgangsleistung	90 W pro Kanal (je nach Variante: 2, 4 oder 6 Kanäle)
Frequenzbereich	20 Hz - 20 kHz bei ±1 dB
Eingangsempfindlichkeit	Hoch: 1,0-2,0 V (100 Ω) / Niedrig: 0,1-1,0 V (10 kΩ)
Signal-Rausch-Verhältnis	Größer als 95 dB
Lautsprecherimpedanz	4-16 Ω
Subwoofer-Frequenz	Einstellbar von 30 Hz bis 250 Hz
Stromversorgung	DC 14,4 V
Maximale Stromaufnahme	7,5 A (2 Kanäle) / 15 A (4 Kanäle) / 20 A (6 Kanäle)
Schutzsicherung	Inklusive (Ersatzsicherung mitgeliefert)
Audioeingänge	High-Level-Eingänge (Lautsprecher) und Low-Level-Eingänge (RCA)
Einschaltfernbedienung	Ja (orangefarbenes Kabel)
AUX-Eingang	Ja (RCA-Buchse)
Montage	Mit beiliegenden Schrauben, Platz für Belüftung vorsehen
Pflege und Reinigung	Trockenes Mikrofasertuch, keine Reinigungsmittel
Sicherheit	Gerät nicht öffnen, Montage durch Fachmann, vor Feuchtigkeit und Hitze schützen
Garantie	2 Jahre auf Herstellungsfehler
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - Dark Star 4000 Auna

Wie schließe ich den Verstärker an die Autobatterie an?

Schließen Sie das rote Kabel über die Sicherungshalterung an den Pluspol der Batterie und das schwarze Kabel an eine saubere Masse (blanke Karosserie) an.

Wie hoch ist die maximale Stromaufnahme?

Sie hängt vom Modell ab: 7,5 A für 2 Kanäle, 15 A für 4 Kanäle und 20 A für 6 Kanäle. Lassen Sie den Motor laufen, um die Batterie nicht zu entladen.

Kann ich Lautsprecher mit 2 Ω anschließen?

Nein, die empfohlene Mindestimpedanz beträgt 4 Ω. Verwenden Sie Lautsprecher zwischen 4 und 16 Ω.

Wie stelle ich die Subwoofer-Frequenz ein?

Drehen Sie das dafür vorgesehene Potentiometer. Die Frequenz ist von 30 Hz bis 250 Hz einstellbar.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie die Sicherung, die Stromanschlüsse und das Einschaltkabel (orange), das an eine geschaltete 12-V-Quelle des Autoradios angeschlossen ist.

Der Verstärker wird sehr heiß, ist das normal?

Ja, er kann stark heiß werden. Lassen Sie bei der Montage ausreichend Belüftungsraum um das Gerät.

Kann ich den Verstärker mit einem Autoradio ohne Vorverstärkerausgang verwenden?

Ja, verwenden Sie die High-Level-Eingänge (Lautsprecherkabel des Autoradios), um den Verstärker anzuschließen.

Wie schließe ich den AUX-Eingang an?

Schließen Sie das weiße Kabel an den linken Ausgang des Vorverstärkers (RCA) und das rote an den rechten Ausgang an. Stellen Sie sicher, dass Impedanz und Empfindlichkeit übereinstimmen.

Kann ich den Verstärker selbst reparieren, wenn ein Problem auftritt?

Nein, öffnen Sie das Gerät niemals. Überlassen Sie Reparaturen einem qualifizierten Fachmann.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes Mikrofasertuch. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten.

BEDIENUNGSANLEITUNG Dark Star 4000 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Herz Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen. Fur Schaden, die durch Missachtung der Hinweise und unsachgemaiBen Gebrauch entstehen, ubernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

TECHNISCHE DATEN

Ausgangsleistung	90W x 2-Kanal-Veränder (10012071)90W x 4-Kanal-Veränder (10012072)90W x 6-Kanal-Veränder (10012073)
Frequenzgang 20 Hz - 20 kHz bei 1 dB
Eingangssensibilität	Hoch: 1.0 V - 2.0 V Impedanz 100 ΩNiedrig: 0.1 V - 1.0 V Impedanz 10 kΩ
SR > 95 dB
Loutsprecher-Impedanz 4-16 Ω
Subwoofer-Frequency Regelbar 30 Hz - 250 Hz
Stromversorgung DC 14.4 V
Zubehr Schrauben und Ersatzsicherung

SICHERHEITSHINWEISE

• These Bedienungsanleitung dient dazu, Sie mit der Funktionswesen这点es Produktes vertraut zu machen. Bewahren Sie diese Anleitung darauf stets gut auf, damit Sie jederzeit darauf auf zugreifen konnen.
• Sie erhalten bei Kauf these Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge- brauch.
  -itte verwenden Sie das Produkt nur in seiner bestimmungsgemaien Art und Weise. Eine anderweitige Verwendung fuhrt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöbe, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

Spezielle Warnhinweise

• Reparaturen am Gerät sollenn nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Offnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerätitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die davon vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
  Die Gewährleistung verfüllt bei Fremdeingriffen in das Gerät.

VERBINDUNG DES STROMKABELS

• Da es sich um ein Hochstromgerät handelt, ist die Verbindung des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+)-Pol ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.
• Verbinden Sie das schwarze Kabel fest mit einer Schraube oder einen anderen Teil der Karosserie Ihres Autos, nachdem Sie den Lack entfernt haben. Dies ist notwendig für eine einwandfrei Erdung.
• Eine ordentliche Verkabelung führt zu klarem Sound.

VERBINDUNG DES FERN-EINSCHALTKABELS UND FERN-ABSCHALTKABELS

• Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrl-liert die An- und Abschaltung des Verstärkers.
• Das geschaltete Stromkabel kann als Antenne des Radios wirken.

VERBINDUNG DES VERSTÄRKER-EINGANGS

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund-Autoradio-Verbindung; Verbinden Sie die Autoradio-Lautsprecher-Ausgangskabel mit den Hochleistungseingängen + / - rechts und links.
• Allgemeine-Grund-Autoradio-Verbindung: Verbinden Sie das negative Autoradio-Lautsprecher-Ausgangskabel mit den zwei verbliebenen Kabeln +/- rechts und links.

VERBINDUNG DES AUX-ANSCHLUSES

• Verbinden Sie das AUX-Eingangskabel mit dem Chinch-Anschluss wie beschrieben:
• "Weiß" zum linken Vorverstärkerausgang des Autoradios. "Rot" zum rechten Vorverstärkerausgang des Autoradios.
• Bevor Sie den Vorverstärkerausgang des Autoradios oder anderer Geräte verbinden, stellen Sie safer, dass die Impedanz und die Sensibilität mit diesen AUX-Anschluss übereinstimmen.

EINGANGSSENSIBILITÄTS-KONTROLLE

Regeln Sie die Eingangssensibilität zum Autoradio.

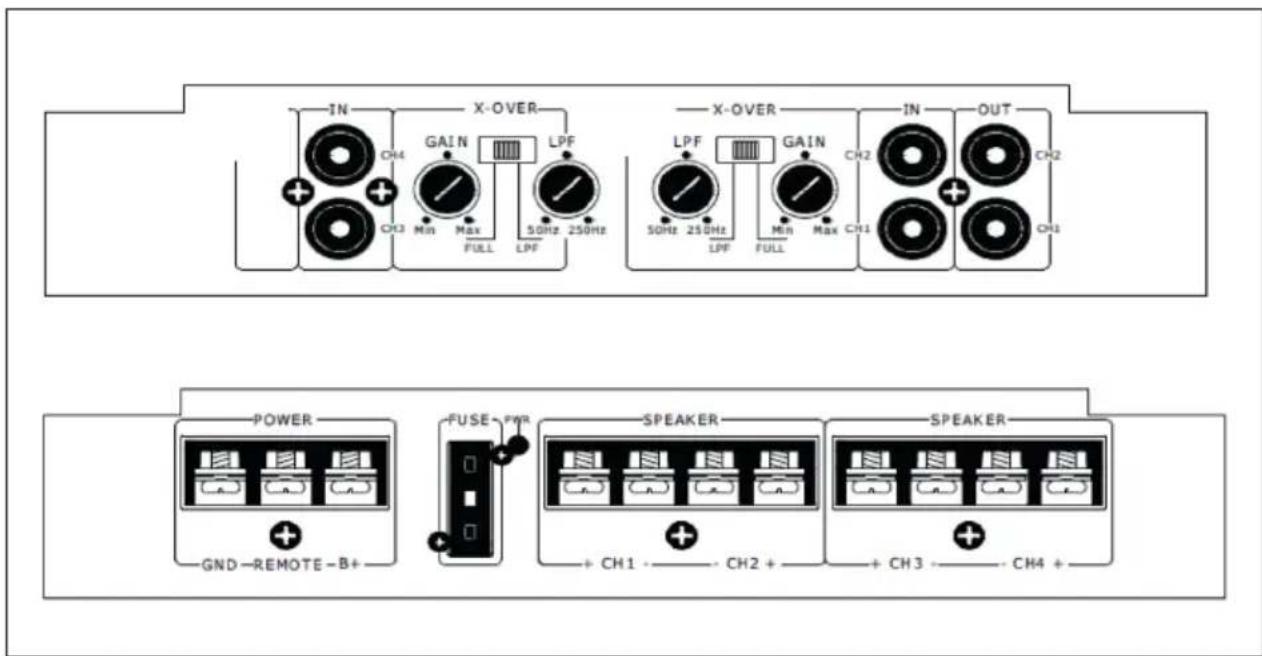

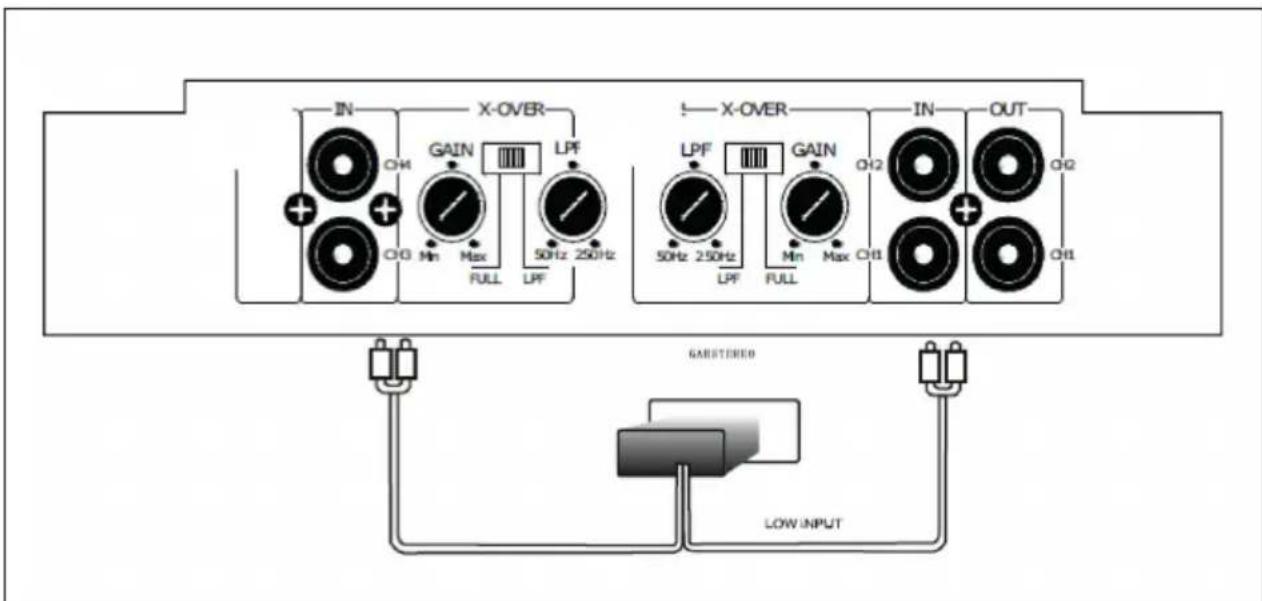

VERBINDUNG DER LAUTSPRECHER (STEREO/MONO)

2-Kanal-Verstärke

4-Kanal-Verträker

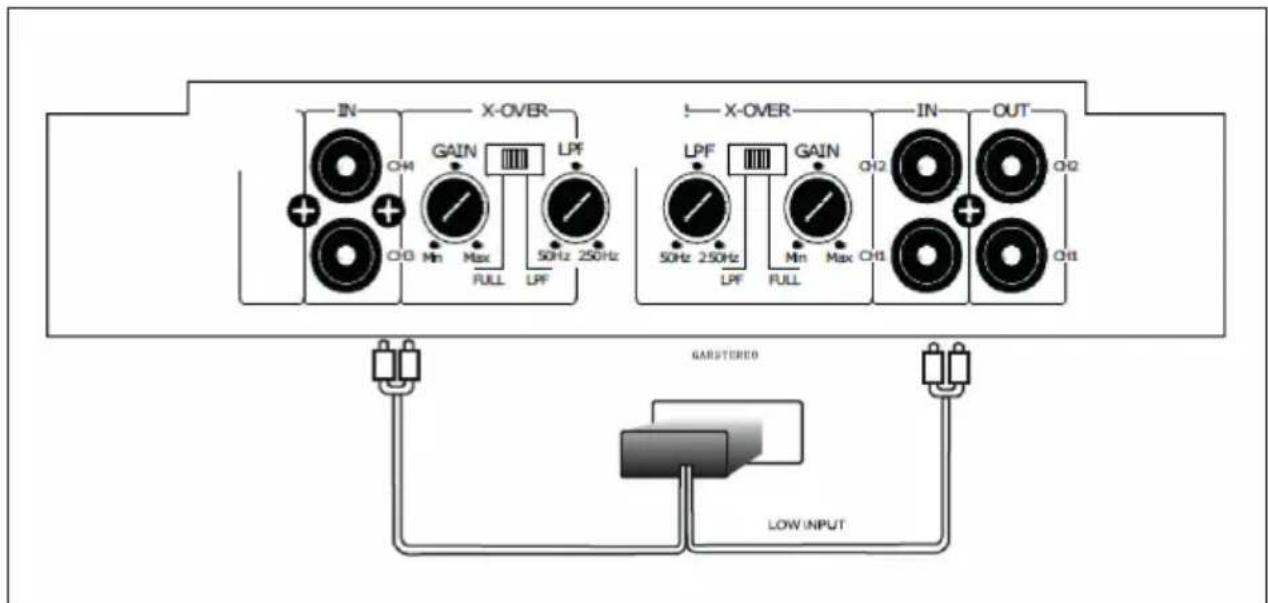

6-Kanal-Veränder

Wichtige Hinweise

• Der Veränderer benötigt bei Höchstleistung 7.5 A/ 15 A / 20 A. Wenn der Veränderer verwendet wird, während der Motor abgeschelt ist, kann es passieren, dass die Batterie entladen wird.itte schalten Sie den Motor immer an, bevor Sie den Veränderer verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt.
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ω geeignet. Die Lautsprecher mussen genug Kapazität besitzen, um mehr Leistung des Gerätes aufnehmen zu konnen.

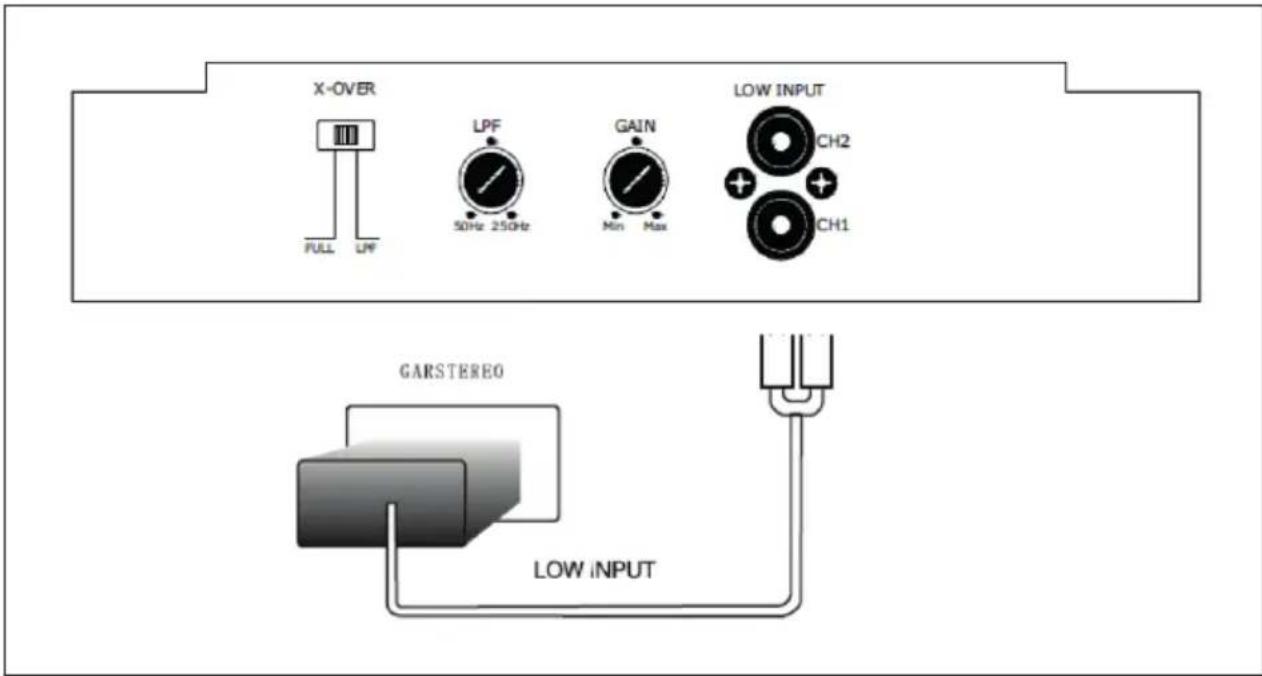

VERBINDUNG MIT DEM AUTORADIO

2-Kanal-Verstärke

4-Kanal-Verträker

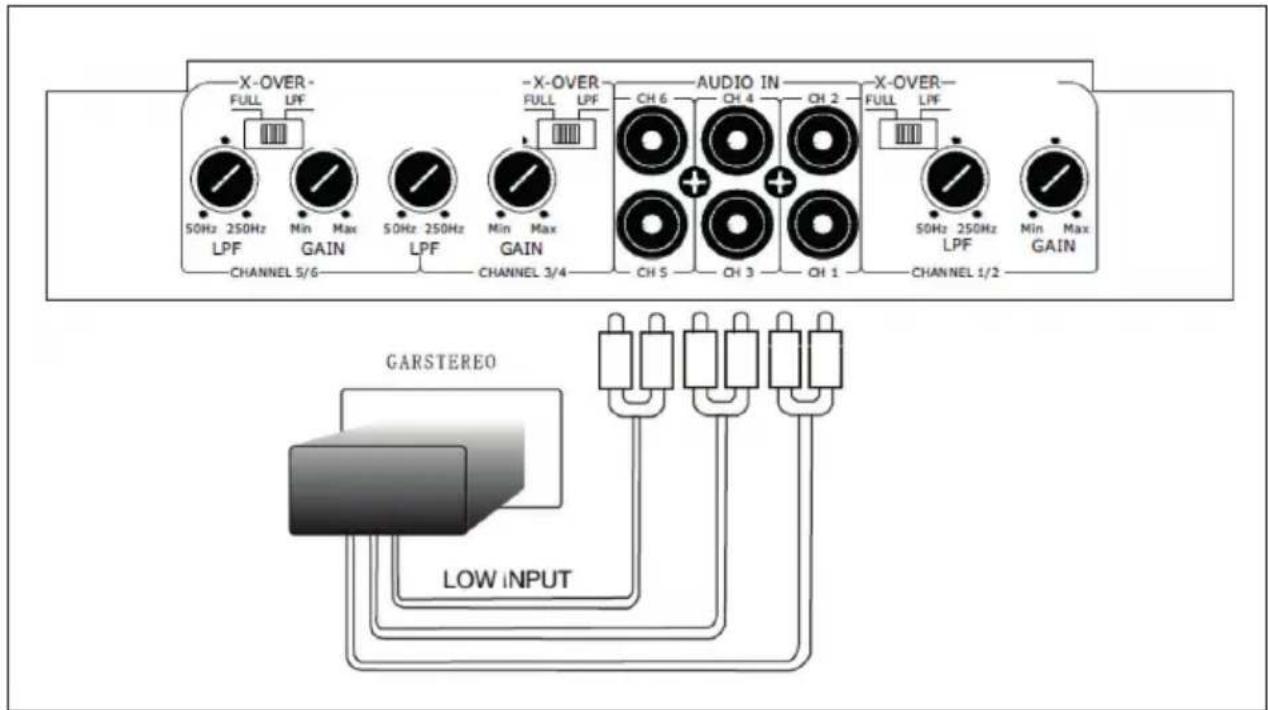

6-Kanal-Verstärke

VERBINDUNG MIT DEN LAUTSPRECHERN

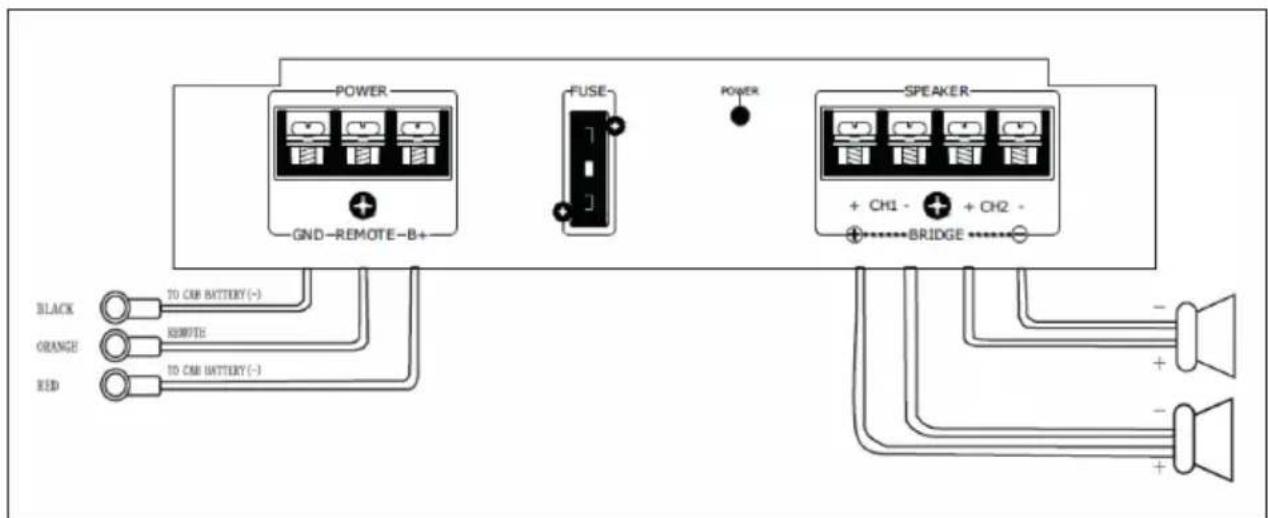

2-Kanal-Verträker

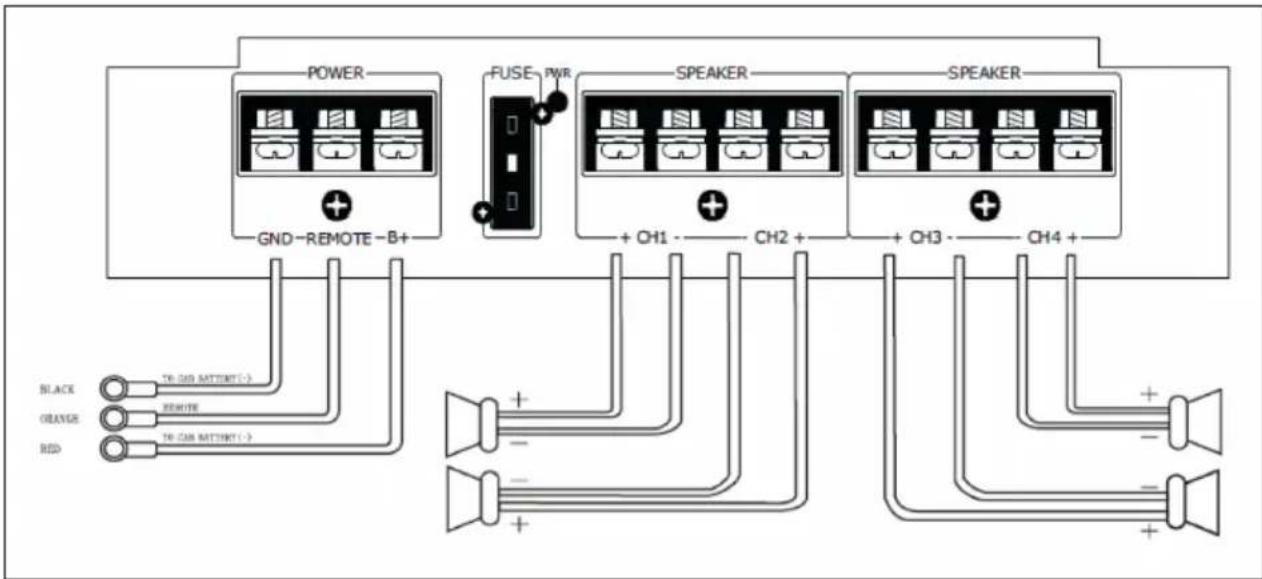

4-Kanal-Verstärke

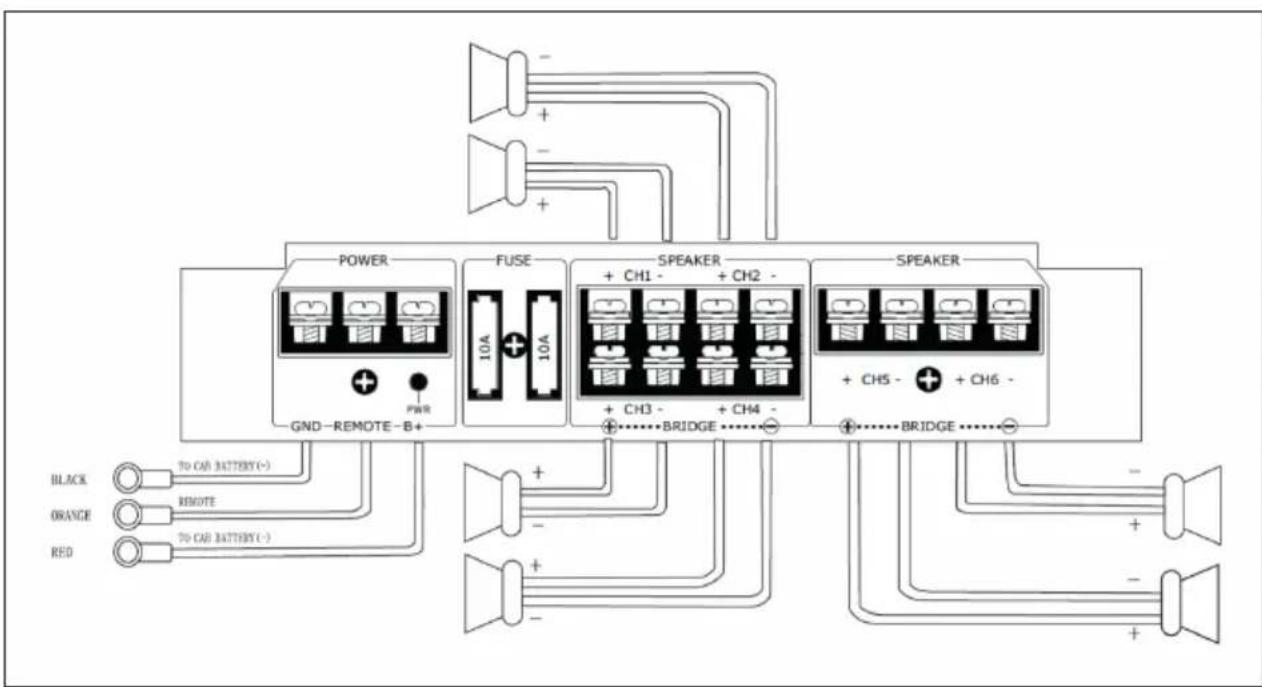

6-Kanal-Verstärker

MONTAGE

Montieren Sie den Verständner an einer entsprechenden Stelle mit Hilfe der beigelegten Schrauben.

Hinweis: Das Gerät heizt sich stark auf, lassen Sie dazu Sie bei der Montage Platz um den Veränder.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAucher IN DEUTSCHLAND

Entsorgen Sie ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regel zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgenden Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden konnen, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektround Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Gluhbirnen und Halogenlampen. Entsorgen Sie Gluhbirnen und Halogenlampenitte über den Hausmüll, sofern Sie nicht das WEEE Symbol,tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufflache von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzter ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung größter als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknupft werden und ist auf drei Altgeräte pro Geräteart beschrankt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,)namlich „Wärmeüberträger", „Bildschirmgeräte" (Oberfläche von mehr als 100~cm^2 ) oder „Großgeräte" (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte)dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in ihrer Höhe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeråts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwahlen.
• Batterien können überall Dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestruchenen Mülltonne auf der Batterie zusammen die Zeichen Cd, Hg oder Pb ist das ein Hinweis daraufuf, dass die Batterie gefährliche Schadstoffe enthalt. (»Cd« steht für Cadmium, «Pb« für Blei und «Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer ihrer Altgeräte verlangern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer ihrer Altgeräte können Sie verlangern indem Sie defekte Altgeräte reparieren{lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, konnten Sie es spendsen, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass diese Produkt nicht im Hausmüll entsorgt werden damit. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung這些 Produkts, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.
