Tipo de producto	Amplificador de coche de 4 canales
Marca	Auna
Modelo	W2AC200
Potencia de salida RMS	90 W x 2 (20 Hz - 20 kHz, 2 ohmios)
Potencia de salida máxima	2000 W
Sensibilidad de entrada alta	1.0 - 2.0 V (impedancia 100 ohmios)
Sensibilidad de entrada baja	0.1 - 1.0 V (impedancia 10 kohmios)
Relación señal/ruido	> 95 dB
Impedancia de los altavoces	4 - 16 ohmios (compatible 2 ohmios)
Frecuencia del subwoofer	Ajustable de 30 Hz a 250 Hz
Alimentación	CC 14,4 V (11 - 16 V, 7,5 A máx)
Dimensiones (L x A x H)	250 x 245 x 52 mm
Accesorios incluidos	Tornillos de montaje, fusible de repuesto
Modo de funcionamiento	Multimodo: estéreo, mono, puenteado
Filtro de paso bajo	Integrado, ajustable (50-250 Hz)
Entradas	Alta impedancia (altavoz) y baja impedancia (RCA doradas)
Protecciones	Térmica, cortocircuito de los altavoces, encendido diferido
Limpieza	Paño seco de microfibra, sin productos químicos
Mantenimiento	No abrir, confiar las reparaciones a un profesional
Garantía	Anulada en caso de apertura por un tercero

Preguntas frecuentes - W2AC200 Auna

¿Cómo conectar el amplificador W2AC200 a una batería de coche?

Conecte el cable rojo al terminal positivo de la batería a través del portafusibles, el cable negro a masa (carrocería sin pintura), y el cable naranja a un cable de alimentación conmutado de la radio para el encendido remoto.

¿Cuál es la impedancia mínima compatible de los altavoces?

Este amplificador funciona con altavoces de 4 a 16 ohmios, pero se tolera una impedancia de 2 ohmios (cuidado con el calentamiento).

¿Cómo ajustar la sensibilidad de entrada (GAIN)?

Ajuste el potenciómetro GAIN para que la tensión de entrada coincida con la de su radio. En entrada alta: 1,0-2,0 V; en entrada baja: 0,1-1,0 V. Evite subir demasiado para limitar la distorsión.

¿Qué hacer si el amplificador no se enciende?

Verifique las conexiones: cable rojo a la batería, negro a masa, naranja a un 12 V conmutado. Revise el fusible ATC en el aparato y el fusible principal del cable de alimentación.

¿Puedo conectar un subwoofer en puente?

Sí, use los terminales CH1+ y CH2- para puentear. Conecte un subwoofer con impedancia mínima de 4 ohmios. La impedancia total vista por el amplificador será de 2 ohmios.

¿Cómo usar el filtro de paso bajo (LPF)?

El selector X-OVER permite elegir entre FULL (banda completa) y LPF (paso bajo). El potenciómetro LPF ajusta la frecuencia de corte de 30 Hz a 250 Hz, ideal para un subwoofer.

¿Qué cables de alimentación usar?

Use cables de sección superior a 3 mm² para soportar la corriente máxima de 7,5 A. Un cable demasiado fino puede calentarse y provocar caídas de tensión.

El amplificador calienta mucho, ¿es normal?

Sí, este amplificador puede calentarse durante el funcionamiento. Asegure una ventilación suficiente al montarlo, no lo cubra y deje espacio libre alrededor. Si la protección térmica se activa, reduzca el volumen o mejore la ventilación.

¿Cómo limpiar el amplificador?

Use un paño seco de microfibra para quitar el polvo. No use nunca productos químicos, agua o alcohol, ya que podrían dañar los circuitos.

¿Puedo usar el amplificador con el motor apagado?

Sí, pero la batería se descargará rápidamente porque el amplificador consume hasta 7,5 A. Se recomienda hacer funcionar el motor para evitar que la batería se descargue.

MANUAL DE USUARIO W2AC200 Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 22

Características del aparato 23

Instrucciones de conexión 24

Conexión a la radio 26

Montaje del aparato 27

Indicaciones sobre la retirada del aparato 28

Fabricante e importador (RU) 28

DATOS TÉCNICOS

Potencia de salida 90 W x 2

Potencia de salida del amplificador

máx. 2000 W

Sensibilidad de entrada

Agudos: 1-2 V impedancia 100 Ohm

Bajos: 0,1-1 V Impedancia 10 kOhm

Relación señal/ruido Mejor que 95 dB

Impedancia del altavoz 4-16 Ohm

Frecuencia del subwoofer Ajustable 30 Hz-250 Hz

Alimentación CD 14,4 V

Dimensiones 250 x 245 x 52 mm

Accesorios Tornillos y fusible de repuesto

INDICACIONES DE SEGURIDAD

• Guarde estas instrucciones en un lugar seguro para poder consultarlas en cualquier momento.
• Utilice el aparato solo como se describe en las instrucciones. Cualquier otro uso puede provocar daños en el mismo o en la zona que lo rodea.
• La reconstrucción o modificación del aparato compromete la seguridad del mismo.
• Manipule el aparato con cuidado. El aparato puede dañarse mediante golpes, impactos o caídas, incluso desde poca altura.
• Mantenga el aparato lejos de la humedad y del calor extremo.
• No abra el aparato bajo ninguna circunstancia. La garantía queda anulada si terceras personas manipulan el aparato.
• Un montaje incorrecto puede provocar un mal funcionamiento o un fallo total.
• Proteja el aparato de la humedad y de la luz solar directa.
• No utilice nunca productos de limpieza, solamente un paño de microfibra seco.
• Nunca abra el aparato sin autorización y nunca realice reparaciones por su cuenta. Solamente personal cualificado debe llevar a cabo las reparaciones del aparato.

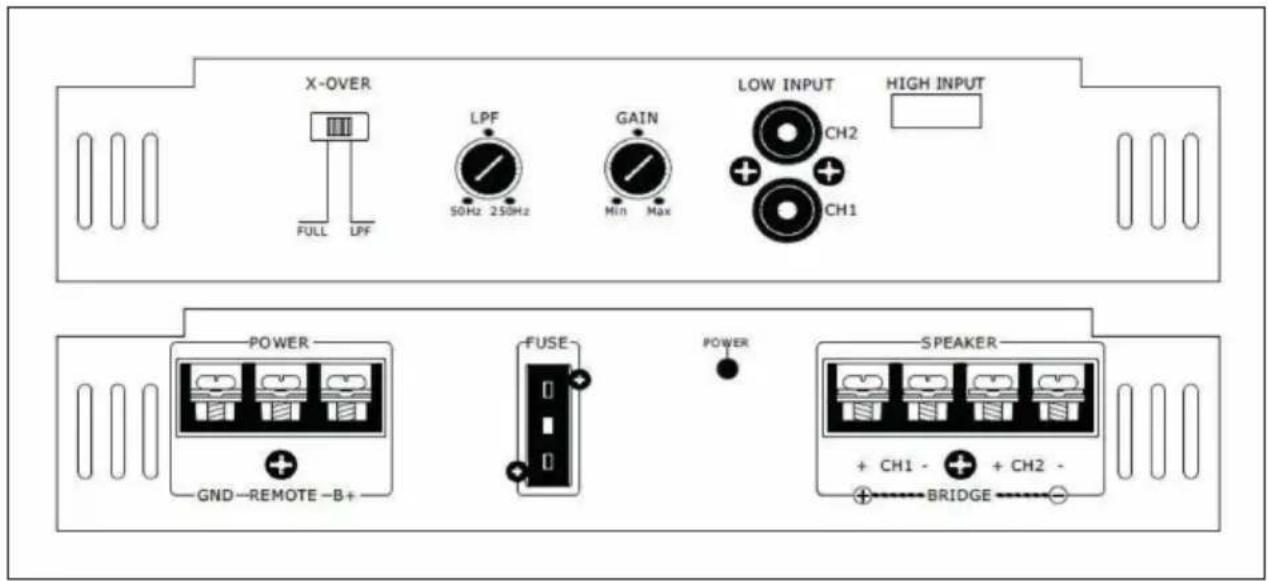

CARACTERÍSTICAS DEL APARATO

Audio

• Amplificador de coche de auna de color negro acrílico y azul con ledes de 2000 W
• Potencia de salida de 90 W x 2 canales (20Hz-20KHz, a 2 ohmios)
• Multimodo para el uso simultáneo de subwoofer y altavoces satélite
• Frecuencia de cruce del subwoofer ajustable (30-250 Hz)
• Dispositivo de salida de alta corriente
• Nivel de entrada RCA ajustable
• Aislamiento de entrada básico para suprimir el ruido de la línea

Suministro de energía

• PWM (señal modulada por ancho de pulso) ultraestable
• Suministro de energía (11-16 V)
• Protección térmica contra el sobrecalentamiento
• Activación a distancia

General

• Reducción del ruido
• Retraso en la conexión
• Protección contra cortocircuitos de los altavoces
• Conectores y entradas RCA dorados
• Fusible ATC en el aparato

INSTRUCCIONES DE CONEXIÓN

Conexión del cable de alimentación

• Al tratarse de un aparato de alta corriente, es muy importante la correcta conexión del cable de alimentación.
• Conecte el cable rojo al polo (+) de la batería utilizando el cable con el portafusibles.
• Conecte el cable negro firmemente a un tornillo o a otra parte de la carrocería del coche después de haber quitado la pintura en este punto. Esto es necesario para una correcta toma a tierra.
• Un cableado adecuado produce a un sonido claro.

2. Conexión del cable de encendido/apagado a distancia

• Conecte el cable naranja a un cable de alimentación conmutado de la radio del coche. Este controla el encendido y apagado del amplificador.
• Para ello, se puede utilizar el cable de la antena automática de la radio (si la hay).

3. Conexión de entrada del amplificador

• Este aparato se puede utilizar con todas las radios de coche que tengan salidas de alta potencia.
• Conexión básica separada de la radio del coche: conecte los cables de salida de los altavoces de la radio del coche a las entradas de alta potencia +/- derecha e izquierda.
• Conexión general de la radio del coche: conecte el cable negativo de salida de los altavoces de la radio del coche a los dos cables restantes +/- derecho e izquierdo.

4. Conexión AUX:

• Conecte el cable de entrada AUX al conector RCA como se describe: blanco a la salida RCA izquierda y rojo a la salida RCA derecha de la radio del coche.
• Antes de conectar la salida RCA de la radio del coche u otro equipo, asegúrese de que la impedancia y la sensibilidad coinciden con esta conexión AUX.

5. Control de sensibilidad de entrada

- Ajuste la sensibilidad de entrada para que coincida con la señal de salida de la radio del coche.

6. Conexión de los altavoces (estéreo y mono)

- Conecte los altavoces como se muestra en la ilustración.

Notas importantes

• El amplificador requiere 7,5 A en potencia máxima. Si el amplificador se utiliza con el motor apagado, la batería puede descargarse. Encienda siempre el motor antes de utilizar el amplificador.
• Utilice únicamente cables de alimentación con una sección transversal adecuada (mayor de 3 mm ^2 ).
• Este aparato es adecuado para altavoces con una impedancia de 2-16 ohmios. Los altavoces deben tener suficiente capacidad para absorber la potencia del aparato.

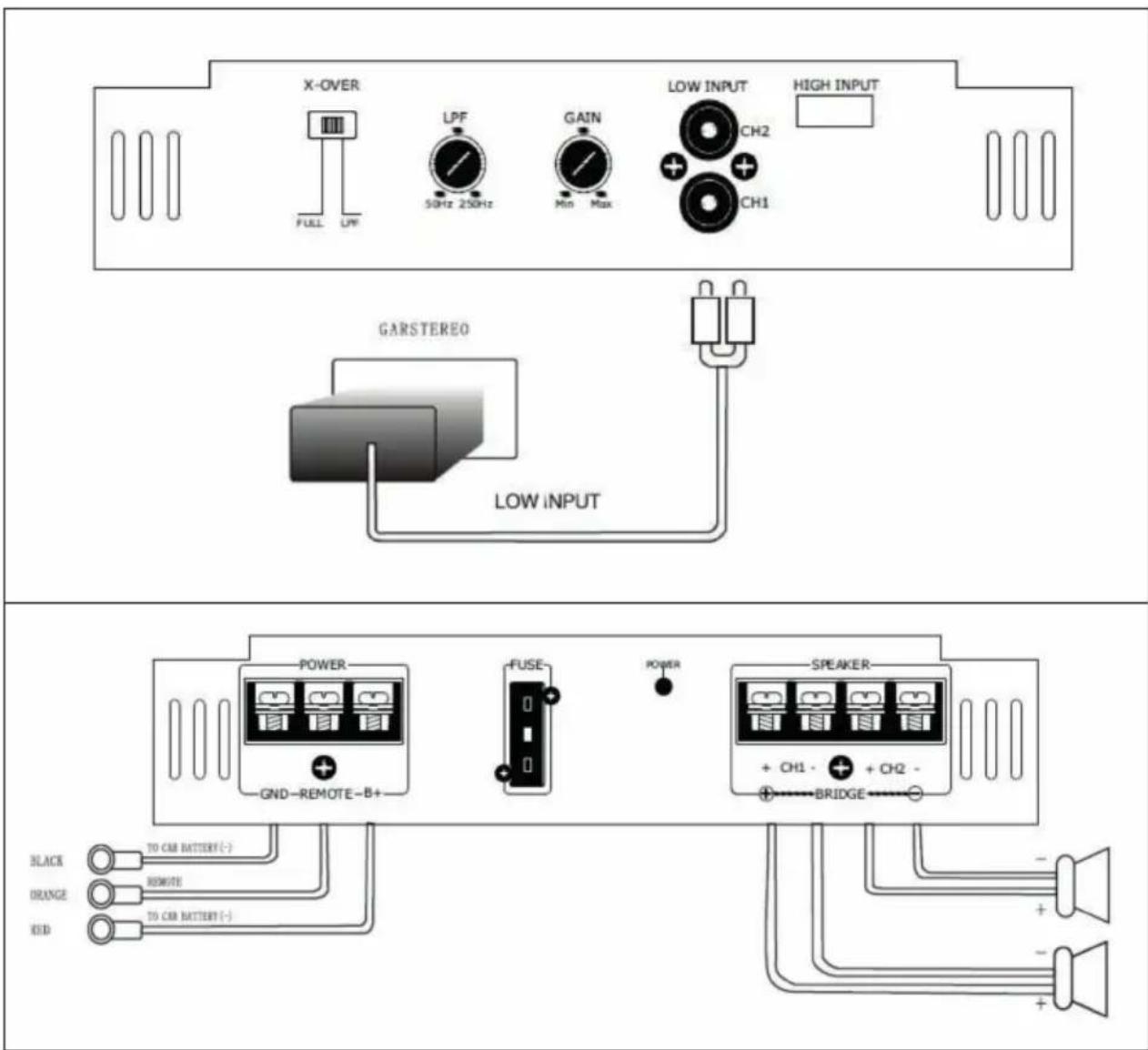

CONEXIÓN A LA RADIO

BLACK (negro) Al polo (-) de la batería o a otro punto de tierra

ORANGE (naranja) Activación a distancia

RED (rojo) Al polo (+) de la batería

MONTAJE DEL APARATO

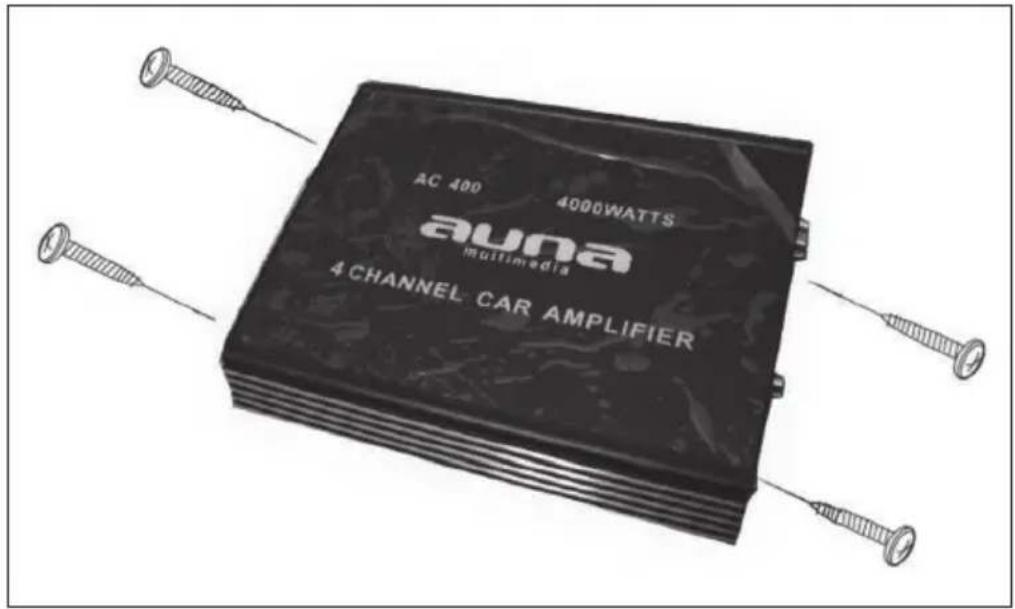

Monte el amplificador con los tornillos como se describe en la ilustración.

Notas importantes

• El aparato se calienta mucho.
• Por lo tanto, deje suficiente espacio para la ventilación alrededor del amplificador cuando lo monte. No cubra el amplificador durante su uso.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (RU)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
