AMPCH04 - Radio del coche Auna - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio para coche
Marca	Auna
Modelo	Auna AMPCH04
Potencia de salida	95 W x 2 canales, 95 W x 4 canales, 95 W x 6 canales
Rango de frecuencia	20 Hz - 20 kHz (±1 dB)
Sensibilidad de entrada (alta)	1,0 - 2,0 V, impedancia 100 ohmios
Sensibilidad de entrada (baja)	0,1 - 1,0 V, impedancia 10 kohmios
Relación señal/ruido	> 95 dB
Impedancia de los altavoces	4 - 16 ohmios
Frecuencia del subwoofer ajustable	30 Hz - 250 Hz
Alimentación	CC 14,4 V (11-16 V)
Corriente máxima	15 A
Funciones principales	Alimentación multimodo, entrada RCA ajustable, protección contra cortocircuitos, encendido diferido, reducción de ruido
Entradas	Alta potencia (altavoces) y RCA (preamplificador)
Conectores	Entradas RCA chapadas en oro
Protección	Fusible ATC, térmica, cortocircuito de los altavoces
Material del chasis	Metal robusto
Limpieza	Paño seco de microfibra, no usar productos químicos
Seguridad	No abrir, reparar por un profesional, usar protegido de la humedad y el calor
Reparabilidad	Reparación solo por un especialista autorizado
Accesorios incluidos	Tornillos de montaje, fusible de repuesto

Preguntas frecuentes - AMPCH04 Auna

¿Cómo instalar el amplificador Auna AMPCH04 ?

Monte el amplificador en un lugar seco y ventilado con los tornillos suministrados. Conecte el cable de alimentación rojo al terminal positivo de la batería con el portafusibles, y el cable negro a masa (carrocería). Conecte el cable naranja a un cable de encendido conmutado de la radio del coche para el encendido automático.

¿Cuál es la potencia del AMPCH04 ?

Entrega 95 vatios por canal en configuración de 2, 4 o 6 canales, según el cableado. La potencia total depende del número de canales utilizados y de la impedancia de los altavoces.

¿Cómo conectar los altavoces al amplificador ?

Use los bornes de tornillo: conecte el cable positivo del altavoz al borne positivo correspondiente (ej: FL+ para frontal izquierdo) y el cable negativo al borne negativo (FL-). Respete la impedancia mínima de 4 ohmios por canal.

¿Puedo usar el AMPCH04 con un subwoofer ?

Sí, el amplificador dispone de un filtro de paso bajo ajustable de 30 a 250 Hz para el subwoofer. Use la salida de subwoofer de la radio del coche o una entrada RCA dedicada.

¿Cuál es la sensibilidad de entrada recomendada ?

La sensibilidad se ajusta entre 0,1 V y 2 V según la entrada. Para una entrada de alto nivel (altavoces), ajuste entre 1 y 2 V. Para una entrada de bajo nivel (RCA), ajuste entre 0,1 y 1 V.

¿Qué hacer si el amplificador no se enciende ?

Primero verifique el fusible del cable de alimentación. Asegúrese de que el cable naranja (control remoto) esté conectado a un cable de encendido de 12 V conmutado. Controle la masa (cable negro): debe estar bien fijada a una parte metálica pelada de la carrocería.

¿El amplificador se calienta mucho, es normal ?

Cierto calor es normal, especialmente a alto volumen. Asegúrese de que el aparato esté montado en un lugar bien ventilado y que ningún objeto obstruya las aletas de refrigeración. Si la protección térmica se activa, reduzca el volumen o deje enfriar.

¿Puedo conectar el amplificador sin radio del coche ?

Sí, a través de la entrada AUX (RCA) conectando un reproductor MP3 o un smartphone con un cable jack a RCA. El cable naranja siempre debe estar conectado a una fuente de 12 V conmutada para el encendido.

¿Qué tipo de fusible usar ?

Use un fusible ATC de 15 A (suministrado). Nunca reemplace por un fusible de valor superior, ya que dañaría el amplificador.

¿Cómo limpiar el amplificador ?

Desconecte el aparato, luego límpielo con un paño suave y seco. Nunca use detergentes ni productos abrasivos.

MANUAL DE USUARIO AMPCH04 Auna

Le felicitamos por la adquisión de este producto. Lea atentamente el siguientes manual y siga cuidadosamente las instrucciones de uso con el fin de evaporar posibles daños. LaEmpresa no se responsabiliza de los daños occasionados por un uso indefinido del producto o por haber desatendido lasindicaciones de seguridad. Escanee elTAILLEGIDOQRpara Obtener acces almanual de usuario más reciente y other informacion sobre el producto.

INDICE

Datasétécnicos24

Indicaciones de seguridad 24

\section*{Caracteristicas del aparato 25}

Conexión del cable de alimentación 25

Conexión del cable del interruptor remoto 26

Conexión de entrada del amplificador 26

Conexión AUX 26

Control de sensibilitad de entrada 26

Descripción general del aparato 27

Conexión a la radio del coche 29

Conexión a los altavoces 30

Indicaciones sobre la retirada del aparato 32

Fabricante e importador (RU) 32

DATOS TÉCNICOS

Potencia de salute	Amplificador de 95 W x 2 canales Amplificador de 95 W x 4 canales Amplificador de 95 W x 6 canales
Respuesta en fecuencia 20 Hz-20 kHz	Hz a 1 dB
Sensibilitad de entrada	Alto: 1,0-2,0 V Impedancia 100 Ohmios
	Bajo: 0,1-1,0 V Impedancia 10 Ohmios
SR > 95 dB
Impedancia del altovoz 4-16 Ohm
Frecuencia del subwoofer Ajustable	30 Hz - 250 Hz
Alimentacion DC 14,4 V
Accesorios Tornillos y fusible de repuestos

INDICACIONES DE SEGURIDAD

• Guarde estas instrucciones en un lugar seguro para poder consultarlas en cualesquier momento.
• Utilice el producto solo como se describe en las instrucciones. Cualquier除外 lo pueda provocar daños en el producto o en la zona que lo rodea.
• La reconstruccion o modificacion del producto perjudica la calidad del mesmo.
• Manipule el producto con cuidado. Puede resultar dañado por golpes, impactos o caías, inclujo de poça alta.
• Mantenga el producto alejado de la humedad y del calor extremo.
• No abra launidad bajo ninguna circunestancia. La garantía queda anulada si el aparato es manipulada por terceras personas.
• Un montaje Incorrecto puede provocar un mal funciona o un fallo total.
• El aparatoDebe estar protegido de la humedad y de la luz solar directa.
• No utilise nuncaPRODUCTOS de limpieza,soleo un paño de microfibraseco.
• Nunca abra el producto sin autorizacion y nunca realice reparaciones ustedismo Las reparaciones de launidad solo peuvent ser realizadas por un taller especializzato.

CHARACTERISTICAS DEL APARATO

General

• Capacidad de alimentacion multimodo para la conexion simultanea de subwoofer y altavoces satelite
• Frecuencia de cruce del subwoofer ajustable (30-250 Hz)
  Dispositivo de salute de alta corriente
• Nivel de entrada de cincha ajustable
• Aislamento Basics de entrada
  Supresión del ruido de la linea
• Reducción del ruido
• Retraso en La connexion
• Proteccion contra cortocircuitos de los altavoces
• conectores y entradas RCA doradas
• Proteccion por fusible de la unidad ATC

Suministro de energia

• PWM (señal modulada por ancho de pulso) ultra estable
• Suministro de energia (11-16 V)
• Proteccion automática contra el sobrecalentimiento
• Activación a distancia

CONEXión DEL CABLE DE ALIMENTACION

• Al tratarse de unaunidad de alta corriente, la connexion del cable de alimentación es muy importante.
• Conecte el cable rojo al terminal (+) de su bateria utilizing el cable con el portafusibles.
• Conecte el cable negro firmamente a un tornillo o a另一边 parte de la carrocería de su coche antes de haber quitado la pintura. Esto esnecessary para una correcta toma a tierra.
• Un cableadoADEducado produce a un sonido claro.

CONEXION DEL CABLE DEL INTERRUPTOR REMOTO

• Conecte el cable naranja a un cable de alimentacion conmutado de la radio del coche. Controle el encendido y apagado del amplificador.
• El cable de alimentación conmutado pueda servir como antenna de radio.

CONEXION DE ENTRADA DEL AMPLIFICADOR

-Esta unidad se pueda usar con todas las radios de coche que tengansonianas de alta potencia.
- Conexión báscicaSeparated de la radio del coche: Conecte los cables de salute de los altavoces de la radio del coche a las entradas de alta potencia +/-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~-~
- Conexión general de la radio del coche: Conecte el cable negativo deolla del alteavoz de la radio del coche a los dos cables restantes +/- Derecho e izquierdo.

CONEXION AUX

• Conecte el cable de entrada AUX al conector RCA como se describe: BLANCO a la calidad del preamplificador izquierdo de la radio del coche. ROJO a la calidad derecha del preamplificador de la radio del coche.
• Antes de conectar la salute del preamplificador de la radio del coche u otro equipo, asegúrese de que la impedancia y la sensibilitidad coinciden con esta conexión AUX.

CONTROL DE SENSIBILIDAD DE ENTRADA

• Controle la sensibilitad de entrada a la radio del coche.

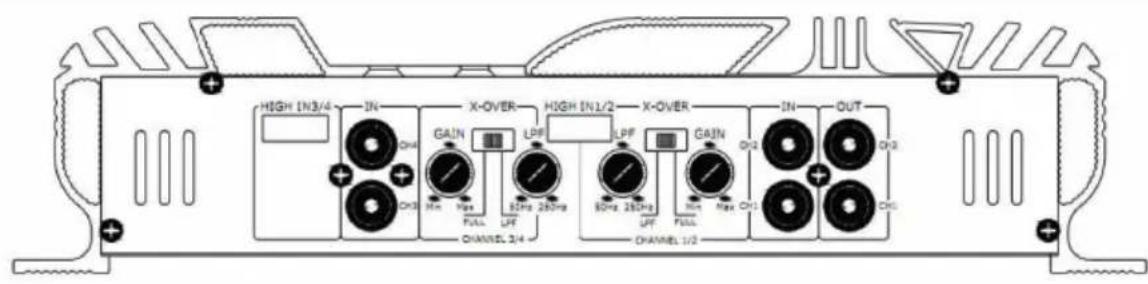

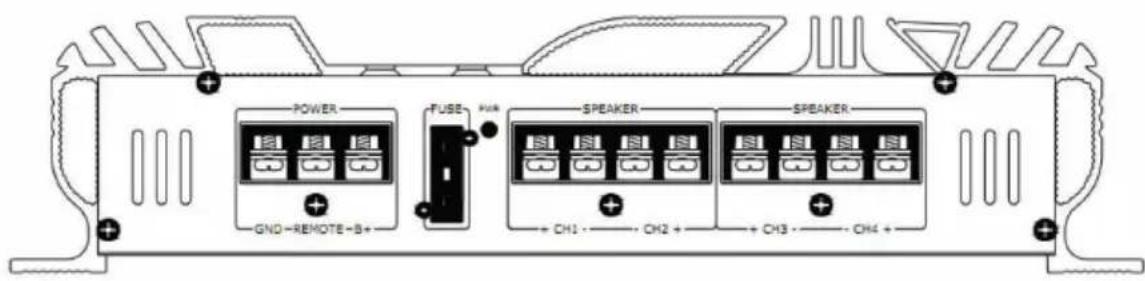

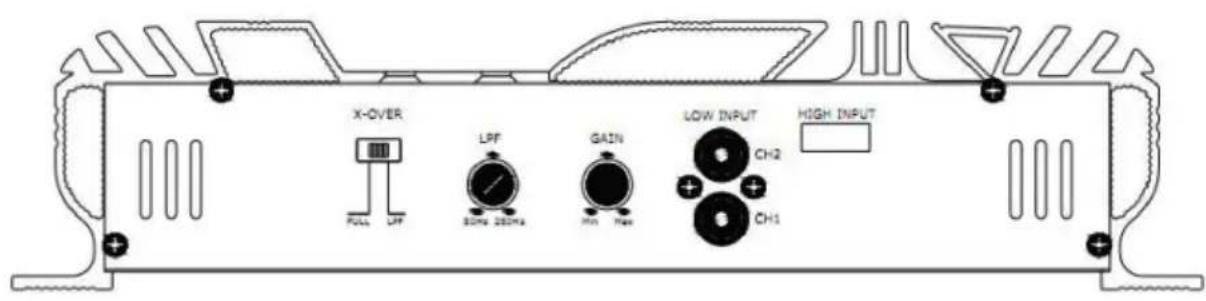

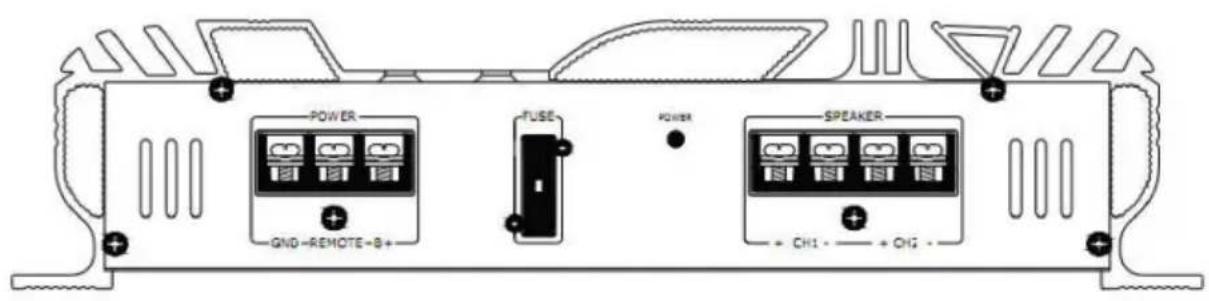

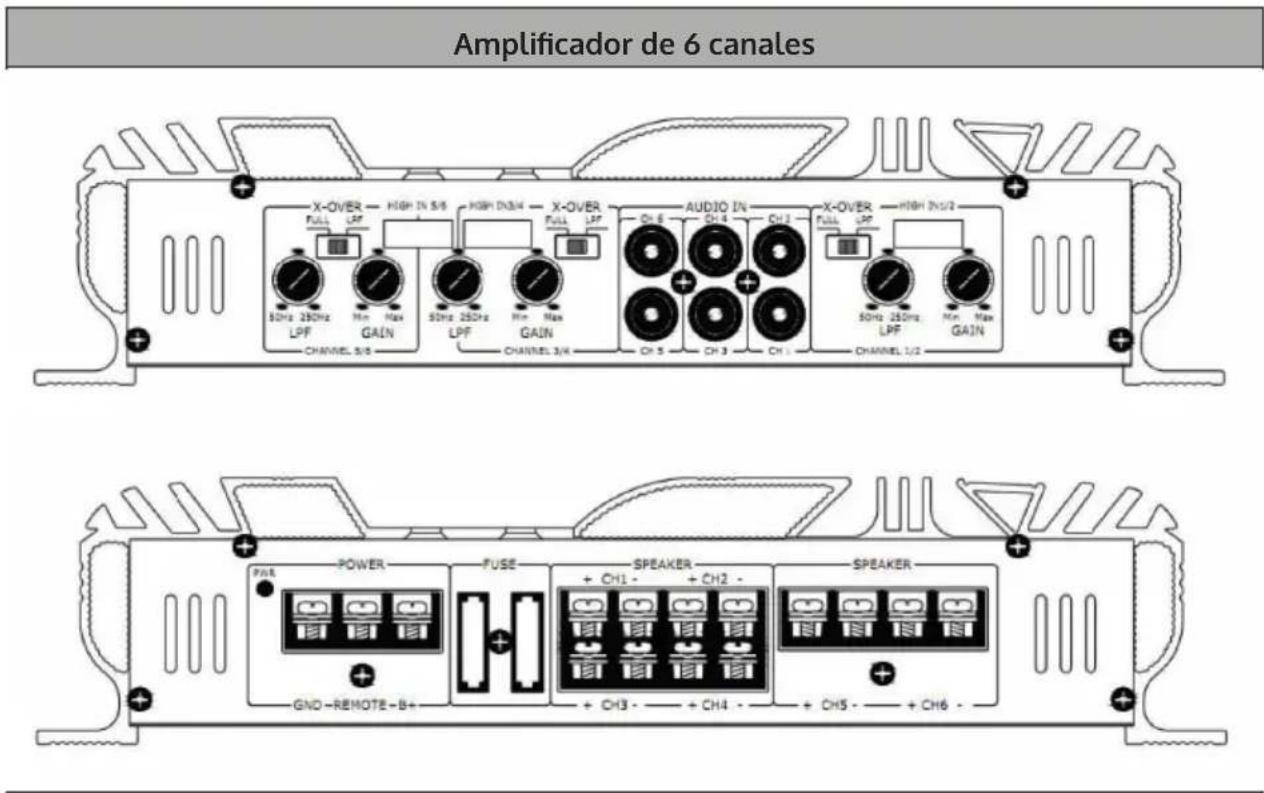

DESCRIPCION GENERAL DEL APARATO

Amplificador de 2 canales

Amplificador de 4 canales

Notas importantes

• El amplíficator requiere 15 A avertising potencia. Si el amplíficator se utilizes con el motor apagado, la bateria可以选择 descargarse. Encienda siempre el motor antes de utiliser el amplíficator.
• Utilice únicamente cables de alimentación con una sección adequada.
  -Estaunidad es adecuada para altavoces con una impedancia de 2-16 ohmios. Los altavoces deben tener suficiente capacité para absorber más potencia de laupon.

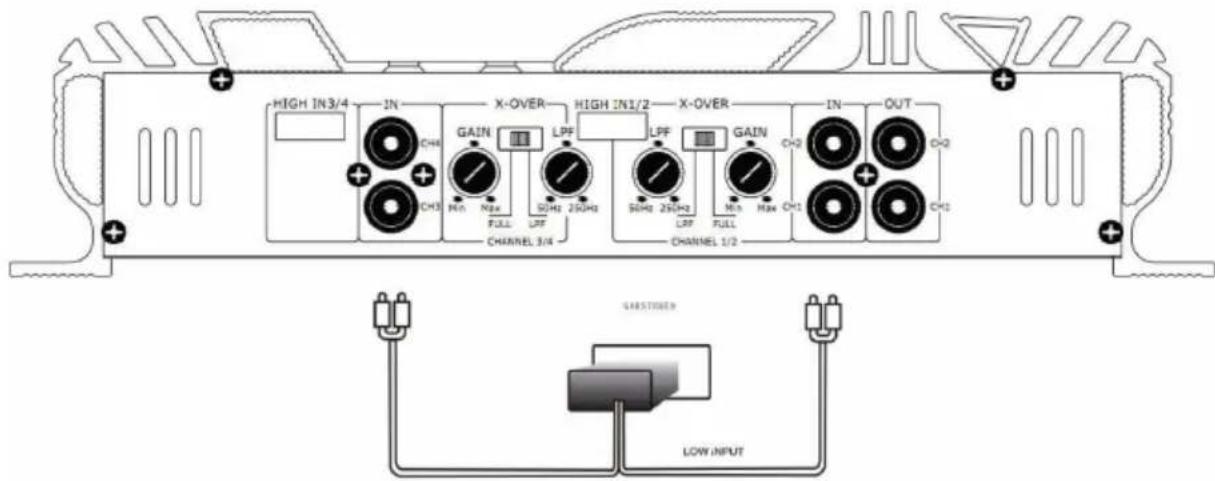

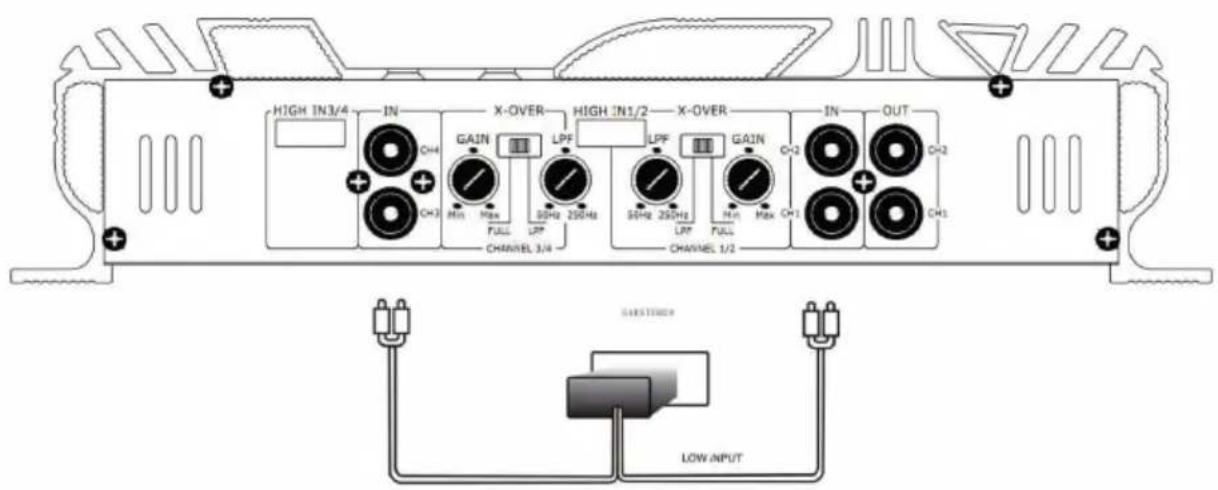

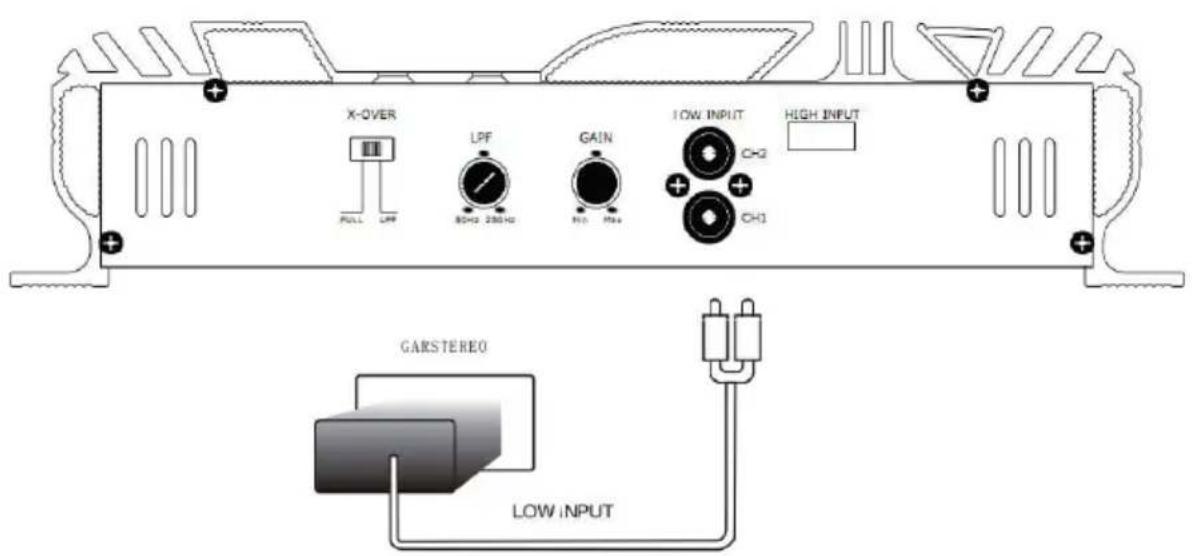

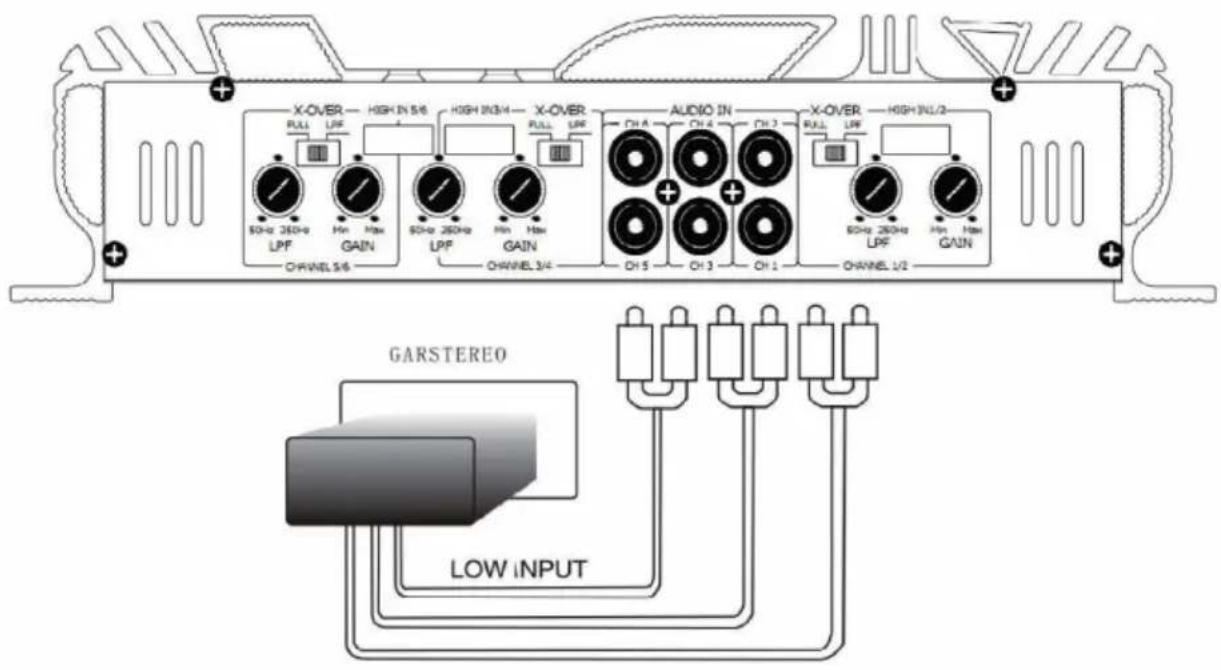

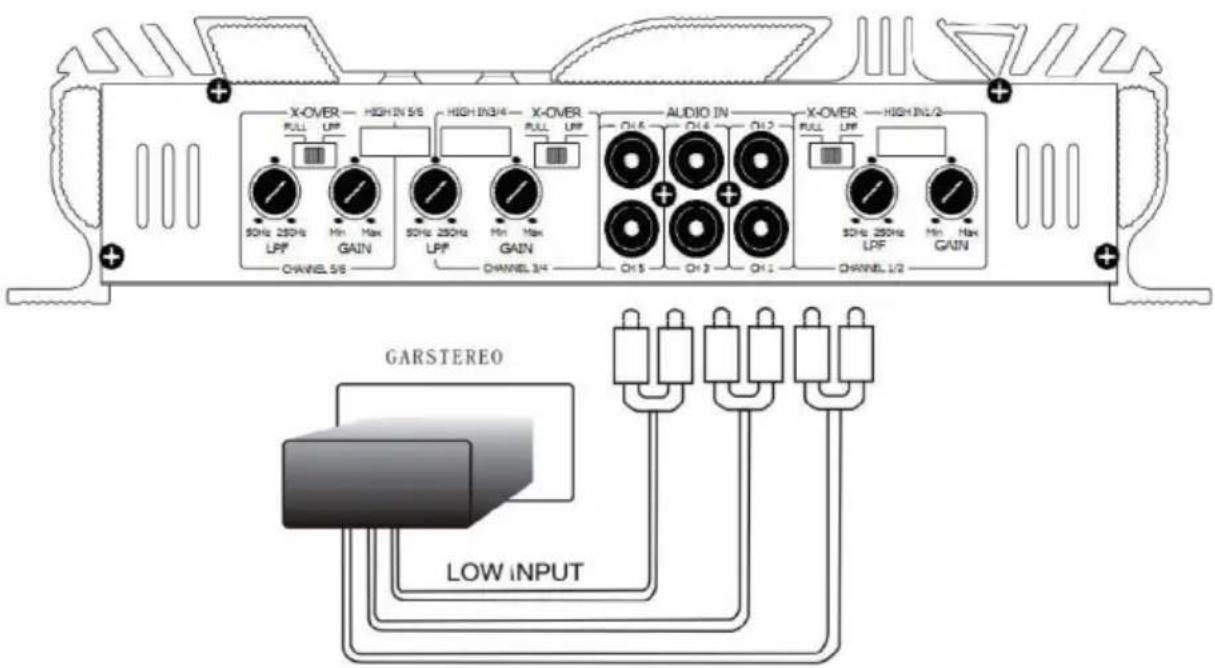

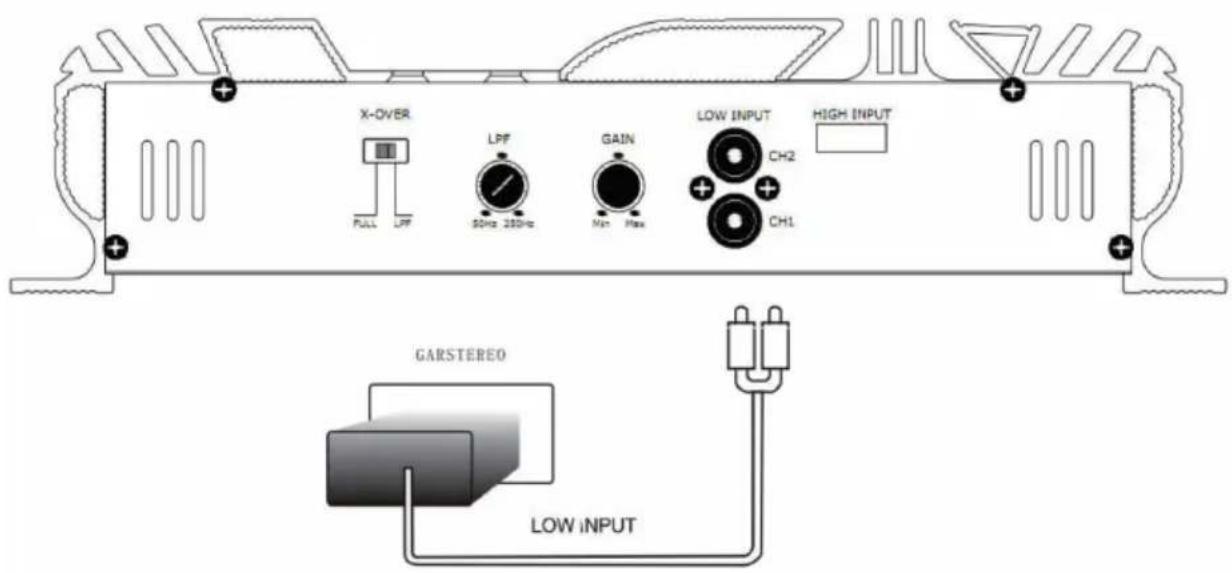

CONEXión A LA RADIO DEL COCHE

Amplificador de 2 canales

Amplificador de 4 canales

Amplificador de 6 canales

Amplificador de 2 canales

Amplificador de 4 canales

Amplificador de 6 canales

Notas importantes

• Monte el amplificador en un lugar apropriado utilizingos tornillos adjuntos.
• Launidad se calienta fuertamente. Por lo tanto,defer es的空间已全部被利用，而没有使用。

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su País existe una disposicion legal relativa a la eliminacion de aparatos electricos y electronicos, este-symbolo estampafo en el producto o en el embalaje advierte de que no debe eliminarse como residuo domestico. En lugar dearlo, debe depositarse en un punto de recogida de reciclaje de aparatos electricos y electronicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salute. Para Obtener informacion mas detallada sobre el reciclaje de este producto,pongase en contacto con su ayuntamento o con el serviceo de eliminacion de residuos domesticos.
