AMPCH04 - Autoradio Auna - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio pour voiture
Marque	Auna
Modèle	AMPCH04
Puissance de sortie	95 W x 2 canaux, 95 W x 4 canaux, 95 W x 6 canaux
Plage de fréquence	20 Hz - 20 kHz (±1 dB)
Sensibilité d'entrée (haute)	1,0 - 2,0 V, impédance 100 ohms
Sensibilité d'entrée (basse)	0,1 - 1,0 V, impédance 10 kohms
Rapport signal/bruit	> 95 dB
Impédance des enceintes	4 - 16 ohms
Fréquence du subwoofer réglable	30 Hz - 250 Hz
Alimentation	CC 14,4 V (11-16 V)
Courant maximal	15 A
Fonctions principales	Alimentation multi-mode, entrée RCA réglable, protection contre les courts-circuits, allumage différé, réduction du bruit
Entrées	Haute puissance (enceintes) et RCA (préampli)
Connecteurs	Entrées RCA plaquées or
Protection	Fusible ATC, thermique, court-circuit des enceintes
Matériau du châssis	Métal robuste
Nettoyage	Chiffon sec en microfibre, pas de produits chimiques
Sécurité	Ne pas ouvrir, faire réparer par un professionnel, utiliser à l'abri de l'humidité et de la chaleur
Réparabilité	Réparation uniquement par un spécialiste agréé
Accessoires inclus	Vis de montage, fusible de rechange

FOIRE AUX QUESTIONS - AMPCH04 Auna

Comment installer l'amplificateur Auna AMPCH04 ?

Montez l'amplificateur dans un endroit sec et ventilé à l'aide des vis fournies. Connectez le câble d'alimentation rouge à la borne positive de la batterie avec le porte-fusible, et le câble noir à la masse (carrosserie). Branchez le câble orange à un fil d'allumage commuté de l'autoradio pour la mise en marche automatique.

Quelle est la puissance de l'AMPCH04 ?

Il délivre 95 watts par canal en configuration 2, 4 ou 6 canaux, selon le câblage. La puissance totale dépend du nombre de canaux utilisés et de l'impédance des enceintes.

Comment brancher les enceintes sur l'amplificateur ?

Utilisez les bornes à vis : connectez le fil positif de l'enceinte à la borne positive correspondante (ex : FL+ pour avant gauche) et le fil négatif à la borne négative (FL-). Respectez l'impédance minimale de 4 ohms par canal.

Puis-je utiliser l'AMPCH04 avec un subwoofer ?

Oui, l'amplificateur dispose d'un filtre passe-bas réglable de 30 à 250 Hz pour le subwoofer. Utilisez la sortie subwoofer de l'autoradio ou une entrée RCA dédiée.

Quelle est la sensibilité d'entrée recommandée ?

La sensibilité se règle entre 0,1 V et 2 V selon l'entrée. Pour une entrée haut niveau (enceintes), réglez entre 1 et 2 V. Pour une entrée bas niveau (RCA), réglez entre 0,1 et 1 V.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord le fusible du câble d'alimentation. Assurez-vous que le câble orange (télécommande) est connecté à un fil d'allumage 12 V commuté. Contrôlez la masse (câble noir) : elle doit être bien fixée sur une partie métallique dénudée de la carrosserie.

L'amplificateur chauffe beaucoup, est-ce normal ?

Une certaine chaleur est normale, surtout à fort volume. Assurez-vous que l'appareil est monté dans un endroit bien ventilé et qu'aucun objet n'obstrue les ailettes de refroidissement. Si la protection thermique s'active, réduisez le volume ou laissez refroidir.

Puis-je brancher l'amplificateur sans autoradio ?

Oui, via l'entrée AUX (RCA) en connectant un lecteur MP3 ou un smartphone avec un câble jack vers RCA. Le câble orange doit toujours être connecté à une source 12 V commutée pour l'allumage.

Quel type de fusible utiliser ?

Utilisez un fusible ATC de 15 A (fourni). Ne remplacez jamais par un fusible de valeur supérieure, car cela endommagerait l'amplificateur.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil, puis essuyez-le avec un chiffon doux et sec. N'utilisez jamais de détergents ou de produits abrasifs.

MODE D'EMPLOI AMPCH04 Auna

Fabricant & Importateur (UK) 12

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit :

Sommaire

Fiche technique 34

Consignes de sécurité 34

Caractéristiques de l'appareil 35

Connexion du câble d'alimentation 35

Connexion du câble de télécommande d'allumage 36

Connexion de l'entrée de l'amplificateur 36

Connexion AUX 36

Contrôle de la sensibilité d'entrée 36

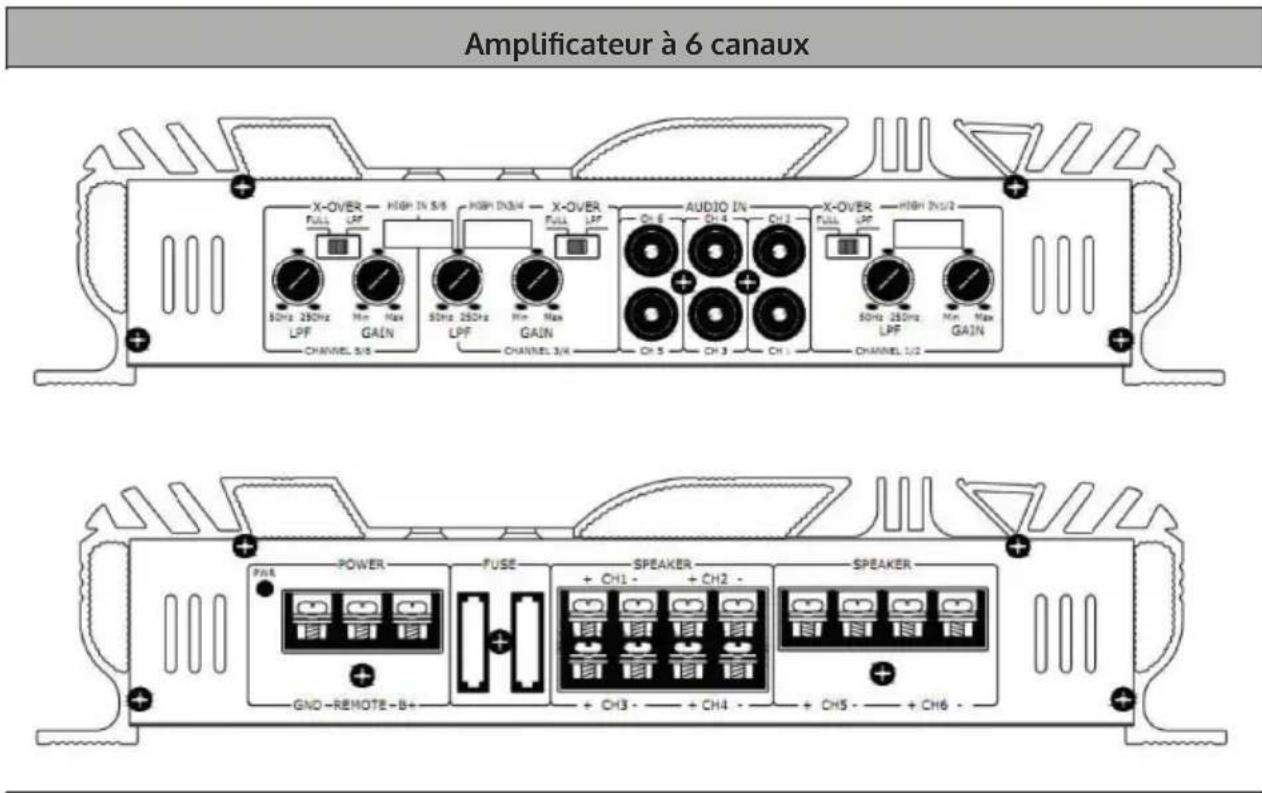

Aperçu de l'appareil 37

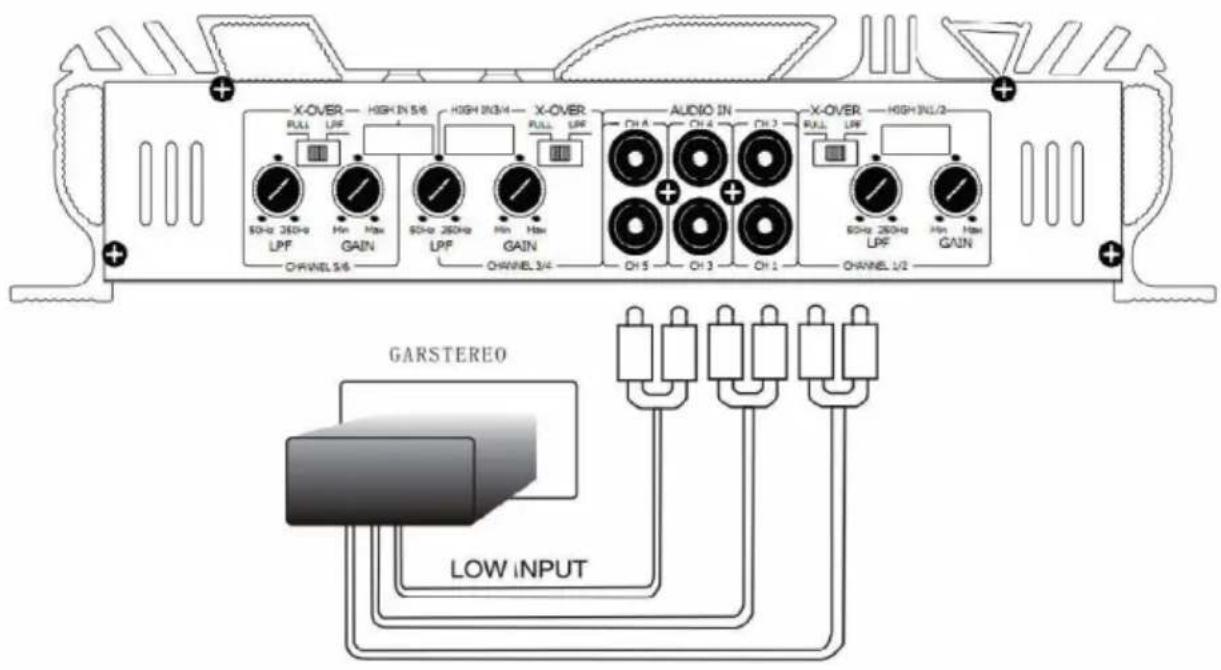

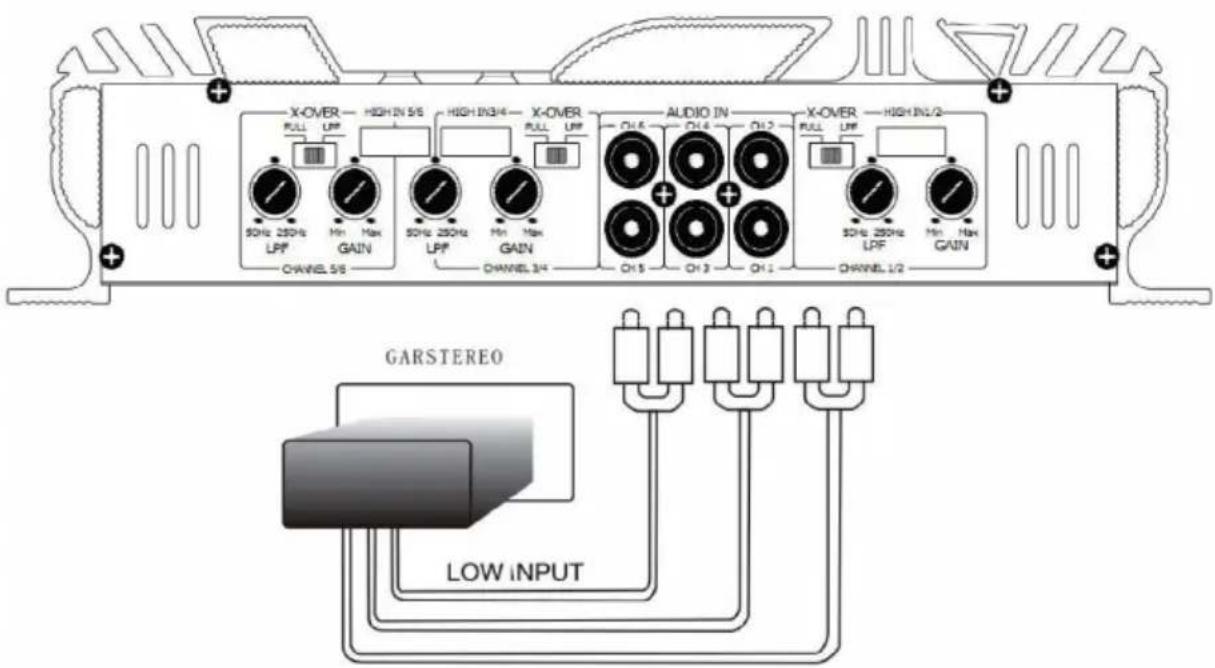

Connexion à l'autoradio 39

Connexion aux enceintes 40

Informations sur le recyclage 42

Fabricant et importateur (GB) 42

FICHE technique

Puisance de sortie	95 W x amplificateur à 2 canaux 95 W x amplificateur à 4 canaux 95 W x amplificateur à 6 canaux
Plage de fréquence 20 Hz-20 kHz à 1 dB
Sensibilité d'entrée	Haute : 1,0-2,0 V Impédance : 100 ohms
	Basse : 0,1-1,0 V Impédance 10 k ohms
SR > 95 dB
Impédance des enceintes 4-16 ohms
Fréquence du subwoofer Régable de	30 Hz à 250 Hz
Alimentation CC 14,4 V
Accessoires Vis et fusible de rechange

Consignes de sécurité

• Conservez toujours ces instructions dans un endroit sûr afin de pouvoir les consulter à tout moment.
• Utilisez le produit uniquement comme décrit dans le mode d'emploi. Toute autre utilisation peut entraîner des dommages au produit ou à son environnement.
• Toute modification ou démontage de l'appareil affecte la sécurité du produit.
• Manipulez le produit avec précaution. Les chocs, coups ou chutes même de faible hauteur peuvent l'endommager.
• Gardez le produit à l'abri de l'humidité et de la chaleur extrême.
• N'ouvrez en aucun cas l'appareil. La garantie est annulée en cas d'intervention sur l'appareil par des tiers.
• Un montage incorrect peut entraîner des dysfonctionnements ou une panne totale.
• L'appareil doit être protégé de toute humidité et de la lumière directe du soleil.
• N'utilise jamais de produits de nettoyage, mais uniquement un chiffon sec en microfibres.
• N'ouvre jamais l'appareil vous-même et n'effectuez jamais de réparations vous-même! L'appareil ne doit être réparé que par une entreprise spécialisée.

Général

• Capacité d'alimentation multi-mode pour la connexion simultanée du subwoofer et des enceintes satellites
• Fréquence de coupure du subwoofer réglable (30-250 Hz)
• Dispositif de sortie à courant élevé
• Niveau d'entrée RCA réglable
• Isolation de l'entrée de base
• Réduction des parasites de ligne
• Réduction du bruit
• Allumage différé Protection contre les courts-circuits des enceintes, connecteurs et entrées RCA en or Protection par fusible de l'unité ATC

Alimentation en énergie

• PWM (signal modulé en largeur d'impulsion) ultra-stable
• Alimentation en énergie (11-16 V) Protection thermique contre la surchauffe
• Allumage à distance

Connexion du cable d'alimentation

• S'agissant d'un appareil à courant élevé, la connexion du câble d'alimentation est très importante.
• Connectez le câble rouge à la borne (+) de votre batterie en utilisant le câble avec le porte-fusible.
• Connectez fermement le câble noir à une vis ou à une autre partie de la carrosserie de votre voiture après avoir enlevé la peinture. Ceci est nécessaire pour une mise à la terre correcte.
• Un câblage correct permet d'obtenir un son clair.

Connexion du cable de télecommande d'allumage

• Connectez le câble orange à un câble d'alimentation commuté de l'autoradio. Ceci contrôle la mise en marche et l'arrêt de l'amplificateur.
• Le câble d'alimentation commuté peut servir d'antenne à la radio.

Connexion de l'entree de l'amplificateur

• Cet appareil peut être utilisé avec tous les autoradios qui ont une puissance de sortie élevée.
• Connexion de base séparée de l'autoradio : connectez les câbles de sortie des enceintes de l'autoradio aux entrées haute puissance +/- droite et gauche.
• Connexion générale de l'autoradio : connectez le câble de sortie négatif de l'enceinte de l'autoradio aux deux câbles restants +/- droit et gauche.

Connexion aux

• Connectez le câble d'entrée AUX au connecteur RCA comme décrit : BLANC à la sortie gauche du préamplificateur de l'autoradio. ROUGE vers la sortie droite du préamplificateur de l'autoradio.
• Avant de connecter la sortie du préamplificateur de l'autoradio ou d'un autre équipement, assurez-vous que l'impédance et la sensibilité correspondent à cette connexion AUX.

Contrôl de la sensibilité d'entree

• Contrôlez la sensibilité de l'entrée de l'autoradio.

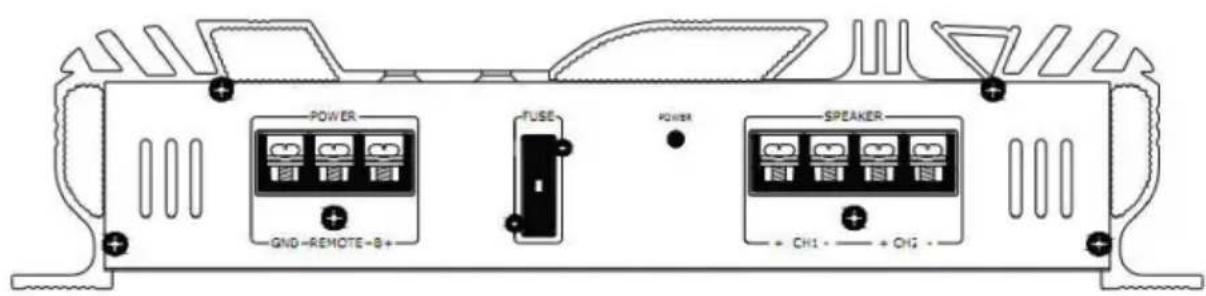

Amplificateur à 2 canaux

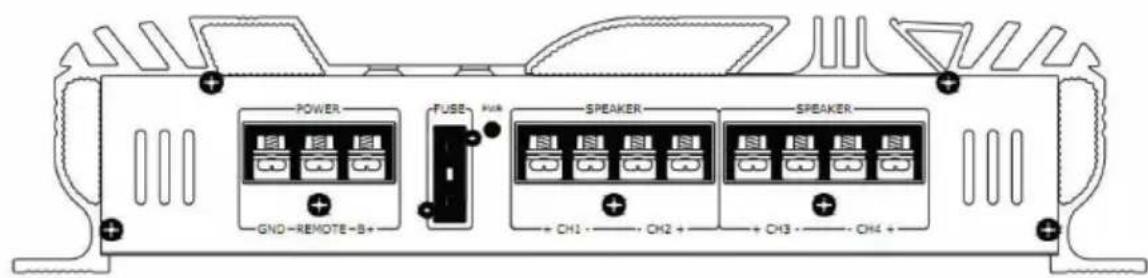

Amplificateur à 4 canaux

Remarques importantes

• L'amplificateur nécessite 15 A à la puissance maximale. Si l'amplificateur est utilisé alors que le moteur est arrêté, la batterie peut se décharger. Veuillez toujours allumer le moteur avant d'utiliser l'amplificateur.
• N'utilisez que des câbles d'alimentation ayant une section appropriée.
• Cet appareil convient aux enceintes dont l'impédance est comprise entre 2 et 16 ohms. Les enceintes doivent avoir une capacité suffisante pour absorber une plus grande partie de la puissance de l'appareil.

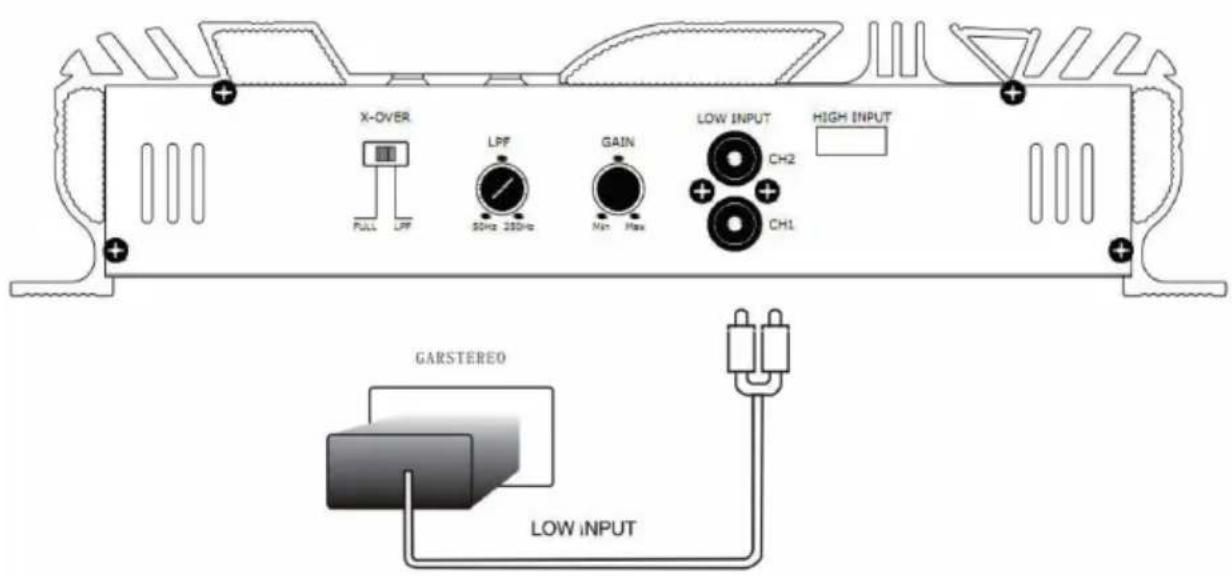

Amplificateur à 2 canaux

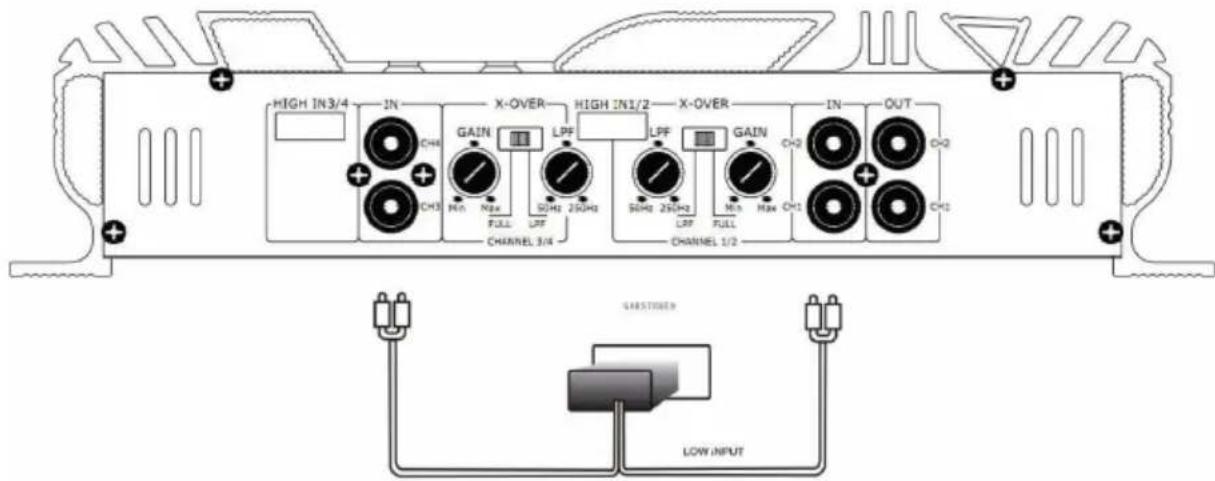

Amplificateur à 4 canaux

Remarques importantes

Montez l'amplificateur dans un endroit approprié à l'aide des vis fournies. - L'appareil chauffe fortement. Par conséquent, laissez de l'espace autour de l'amplificateur lors de son montage.

Informations sur le recyclage

Si la mise en rebut des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez notre autorité locale ou notre service d'élimination des déchets ménagers.

Importateur pour la grande bretagne :

Chal-Tec UK limited
