Produkttyp	Audioverstärker fürs Auto
Marke	Auna
Modell	AMPCH04
Ausgangsleistung	95 W x 2 Kanäle, 95 W x 4 Kanäle, 95 W x 6 Kanäle
Frequenzbereich	20 Hz - 20 kHz (±1 dB)
Eingangsempfindlichkeit (hoch)	1,0 - 2,0 V, Impedanz 100 Ohm
Eingangsempfindlichkeit (niedrig)	0,1 - 1,0 V, Impedanz 10 kOhm
Signal-Rausch-Verhältnis	> 95 dB
Lautsprecherimpedanz	4 - 16 Ohm
Einstellbare Subwoofer-Frequenz	30 Hz - 250 Hz
Stromversorgung	DC 14,4 V (11-16 V)
Maximalstrom	15 A
Hauptfunktionen	Multi-Mode-Stromversorgung, einstellbarer RCA-Eingang, Kurzschlussschutz, verzögerte Zündung, Rauschunterdrückung
Eingänge	Hochpegel (Lautsprecher) und RCA (Vorverstärker)
Anschlüsse	Vergoldete RCA-Eingänge
Schutz	ATC-Sicherung, thermisch, Kurzschluss der Lautsprecher
Gehäusematerial	Robustes Metall
Reinigung	Trockenes Mikrofasertuch, keine chemischen Reinigungsmittel
Sicherheit	Nicht öffnen, von einem Fachmann reparieren lassen, vor Feuchtigkeit und Hitze geschützt verwenden
Reparierbarkeit	Reparatur nur durch einen autorisierten Fachmann
Mitgeliefertes Zubehör	Montageschrauben, Ersatzsicherung

Häufig gestellte Fragen - AMPCH04 Auna

Wie installiere ich den Auna AMPCH04 Verstärker?

Montieren Sie den Verstärker an einem trockenen und gut belüfteten Ort mit den mitgelieferten Schrauben. Verbinden Sie das rote Stromkabel mit dem Pluspol der Batterie über den Sicherungshalter und das schwarze Kabel mit der Masse (Karosserie). Schließen Sie das orangefarbene Kabel an einen geschalteten Zünddraht des Autoradios an, um das Gerät automatisch einzuschalten.

Wie hoch ist die Leistung des AMPCH04?

Er liefert 95 Watt pro Kanal in 2-, 4- oder 6-Kanal-Konfiguration, abhängig von der Verkabelung. Die Gesamtleistung hängt von der Anzahl der verwendeten Kanäle und der Lautsprecherimpedanz ab.

Wie schließe ich Lautsprecher an den Verstärker an?

Verwenden Sie die Schraubklemmen: Verbinden Sie das Pluskabel des Lautsprechers mit dem entsprechenden Pluspol (z.B. FL+ für vorne links) und das Minuskabel mit dem Minuspol (FL-). Beachten Sie die Mindestimpedanz von 4 Ohm pro Kanal.

Kann ich den AMPCH04 mit einem Subwoofer verwenden?

Ja, der Verstärker verfügt über einen einstellbaren Tiefpassfilter von 30 bis 250 Hz für den Subwoofer. Verwenden Sie den Subwoofer-Ausgang des Autoradios oder einen dedizierten RCA-Eingang.

Wie hoch ist die empfohlene Eingangsempfindlichkeit?

Die Empfindlichkeit kann je nach Eingang zwischen 0,1 V und 2 V eingestellt werden. Für einen Hochpegeleingang (Lautsprecher) stellen Sie zwischen 1 und 2 V ein. Für einen Niederpegeleingang (RCA) stellen Sie zwischen 0,1 und 1 V ein.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie zuerst die Sicherung des Stromkabels. Stellen Sie sicher, dass das orangefarbene Kabel (Fernbedienung) an einen geschalteten 12-V-Zünddraht angeschlossen ist. Überprüfen Sie die Masse (schwarzes Kabel): Es muss gut an einem blanken Metallteil der Karosserie befestigt sein.

Der Verstärker wird sehr heiß, ist das normal?

Eine gewisse Wärme ist normal, besonders bei hoher Lautstärke. Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort montiert ist und keine Gegenstände die Kühlrippen blockieren. Wenn der thermische Schutz aktiviert wird, reduzieren Sie die Lautstärke oder lassen Sie es abkühlen.

Kann ich den Verstärker ohne Autoradio anschließen?

Ja, über den AUX-Eingang (RCA) durch Anschluss eines MP3-Players oder Smartphones mit einem Klinke-auf-RCA-Kabel. Das orangefarbene Kabel muss immer an eine geschaltete 12-V-Quelle angeschlossen sein, um das Gerät einzuschalten.

Welchen Sicherungstyp verwenden?

Verwenden Sie eine ATC-Sicherung mit 15 A (im Lieferumfang enthalten). Ersetzen Sie sie niemals durch eine Sicherung mit höherem Wert, da dies den Verstärker beschädigen würde.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vom Stromnetz und wischen Sie es mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Reinigungsmittel oder Scheuermittel.

BEDIENUNGSANLEITUNG AMPCH04 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Ges Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichen Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Technische Daten 4

Sicherheitshinweise 4

Geräteigenschaften 5

Verbindung des Stromkabels 5

Verbindung des Fernschaltkabels 6

Verbindung des Veränderker-Eingangs 6

Verbindung des AUX-Anschlusses 6

Eingangs-Sensibilitäts-Kontrolle 6

Geräteübersicht 7

Verbindung mit dem Autoradio 9

Verbindung mit den Laufsprechern 10

Hinweise zur Entsorgung 12

Ausgangsleistung	95 W x 2-Kanal-Verträger 95 W x 4-Kanal-Verträger 95 W x 6-Kanal-Verträger
Frequenzgang 20 Hz-20 kHz bei 1 dB
Eingangssensibilität	Hoch: 1.0-2.0 V Impedanz 100 Ohm
	Niedrig: 0.1-1.0 V Impedanz 10 K Ohm
SR > 95 dB
Lautsprecherimpedanz 4-16 Ohm
Subwoofer-Frequency Regelbar 30 Hz	- 250 Hz
Stromversorgung DC 14,4 V
Zubeñor Schrauben und Ersatzsicherung

SICHERHEITSHINWEISE

• Bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zugreifen können.
  -itte verwenden Sie das Produkt nur, wie in der Anleitung beschreiben. Eine anderweitige Verwendung fuhrt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöbe, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Offnen Sie in keinem Fall das Gerät. Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Verwenden Sie zur Reinigung niemals Reinigungsmittel, sondern nur ein trockenes Mikrofasertuch.
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selbst aus. Reparaturen am Gerät)dürfen nur von einer Fachwerkstatt durchgeführt werden.

GERÄTEEIGENSCHAFTEN

Allgemein

• Multi-Modus-Leistungsfähigkeit für gleichzeitigen Anschluss von Subwoofer und Satelliten-Lautsprechern
• Einstellbare Subwoofer-Uberschneidungsfrequency (30-250 Hz)
• Hochstrom-Ausgangsgerät
  Einstellbares Cinch-Eingangsglevel
• Eingangsgrunddisolierung
• Leitungsrauschen-Underrückung
  Gerauschreduzierung
• Anschaltverzögerung
• Laufsprecher-Kurzschluss-Schutz
• goldene Cinch-Anschlüsse und Eingänge
  ATC-Einheit-Sicherungsschutz

Energieversorgung

• Ultrastabiles PWM (Impulsbreite-moduliertes Signal)
• Energieversorgung (11-16 V)
  Thermischer Überhitzungsschutz
• Ferneinschaltung

VERBINDUNG DES STROMKABELS

• Da es sich um ein Hochstromgerät handelt, ist die Verbindung des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+) Pol ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.
• Verbinden Sie das schwarze Kabel fest mit einer Schraube oder einen anderen Teil der Karosserie Ihres Autos, nachdem Sie den Lack entfernt haben. Dies ist notwendig für eine einwandfrei Erdung.
• Eine ordentliche Verkabelung führt zu klarem Sound.

VERBINDUNG DES FERNSCHALTKABELS

• Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verständerkers.
• Das geschaltete Stromkabel kann als Antenne des Radios dieren.

VERBINDUNG DES VERSTÄRKER-EINGANGS

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund-Autoradio-Verbindung: Verbinden Sie die Autoradio-Lautsprecher-Ausgangskabel mit den Hochleistungseingängen +/ rechts und links.
• Allgemeine Autoradio-Verbindung: Verbinden Sie das negative Autoradio-Lautsprecher-Ausgangskabel mit den zwei verbliebenen Kabeln +/- rechts und links.

VERBINDUNG DES AUX-ANSCHLUSES

• Verbinden Sie das AUX-Eingangskabel mit dem Cinch-Anschluss wie beschrieben: WEISS zum linken Vorverstärkerausgang des Autoradios. ROT zum rechten Vorverstärkerausgang des Autoradios.
• Bevor Sie den Vorverstärkerausgang des Autoradios oder anderer Geräte verbinden, stellen Sie safer, dass die Impedanz und die Sensibilität mit thisem AUX-Anschluss übereinstimmen.

EINGANGS-SENSIBILITÄTS-KONTROLLE

Regeln Sie die Eingangssensibilität zum Autoradio.

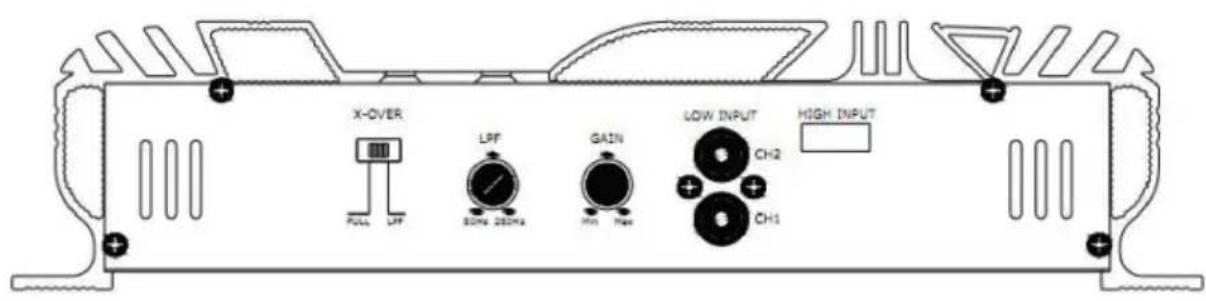

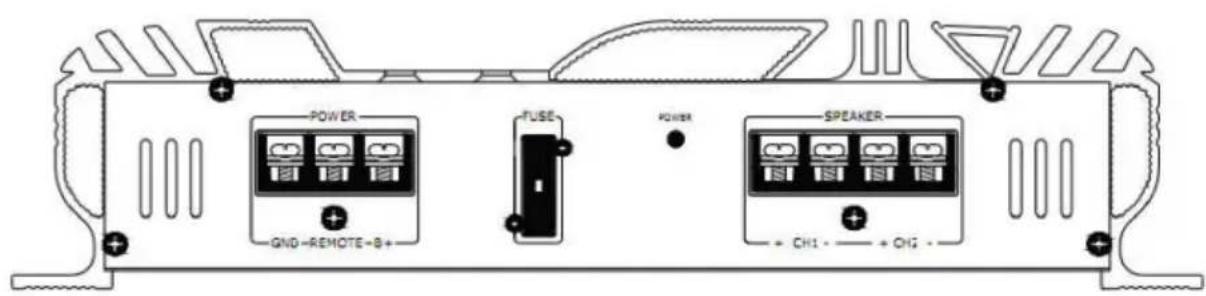

2-Kanal-Verstärke

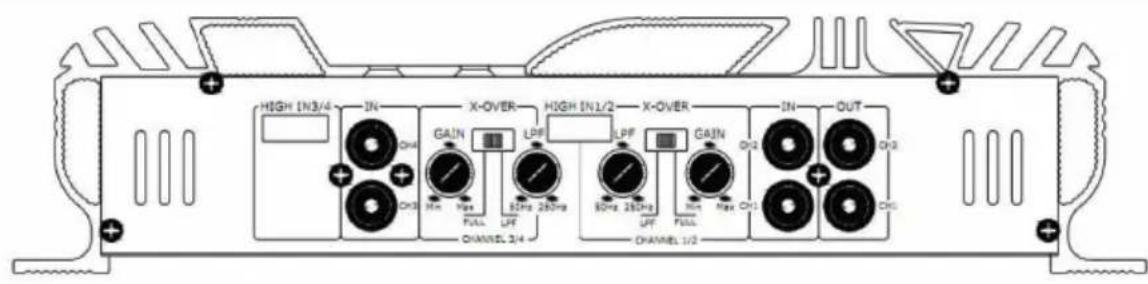

4-Kanal-Verstärker

Wichtige Hinweise

• Der Veränderter benötigt bei Höchstleistung 15 A. Wenn der Veränderter verwendet wird, während der Motor abgeschelt ist, kann es passieren, dass die Batterie entladen wird.itte schalten Sie den Motor immer an, bevor Sie den Veränderter verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt.
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ohm geeignet. Die Lautsprecher mussen genug Kapazität besitzen, um mehr Leistung des Gerätes aufnehmen zu konnen.

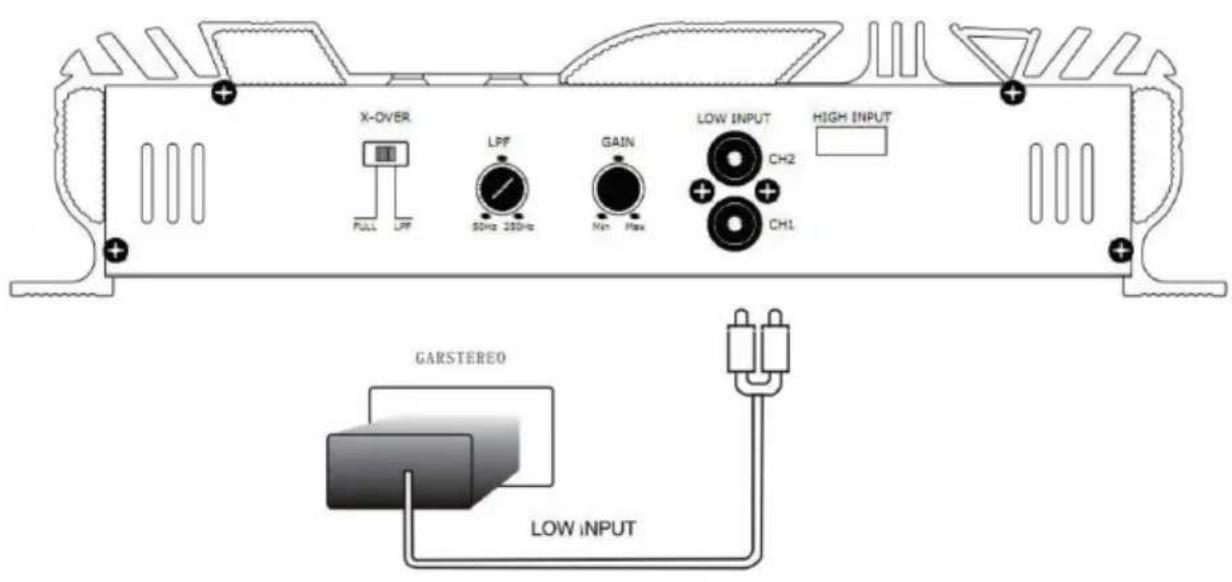

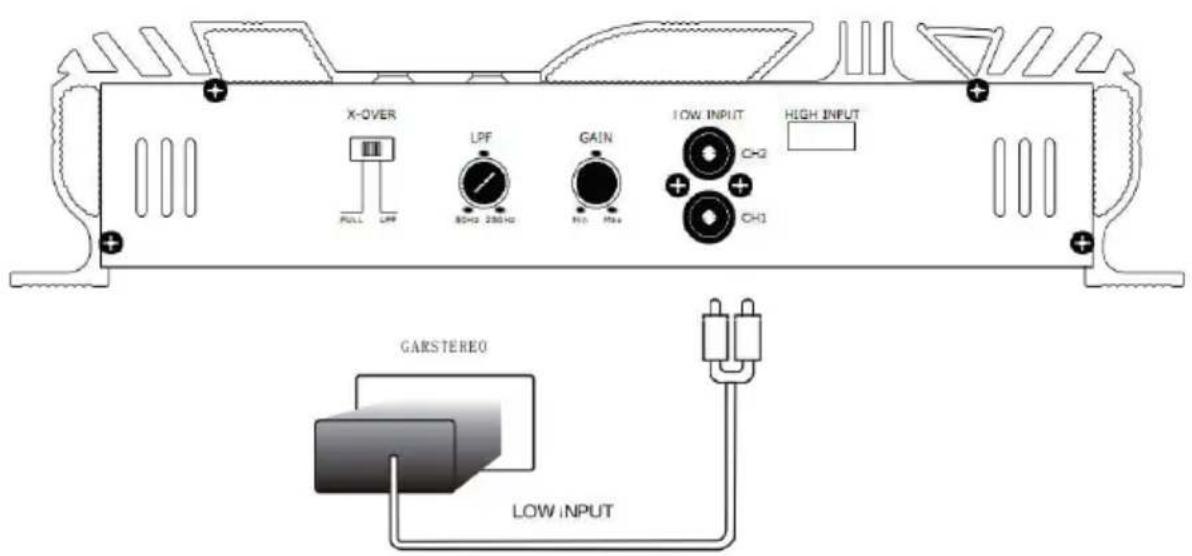

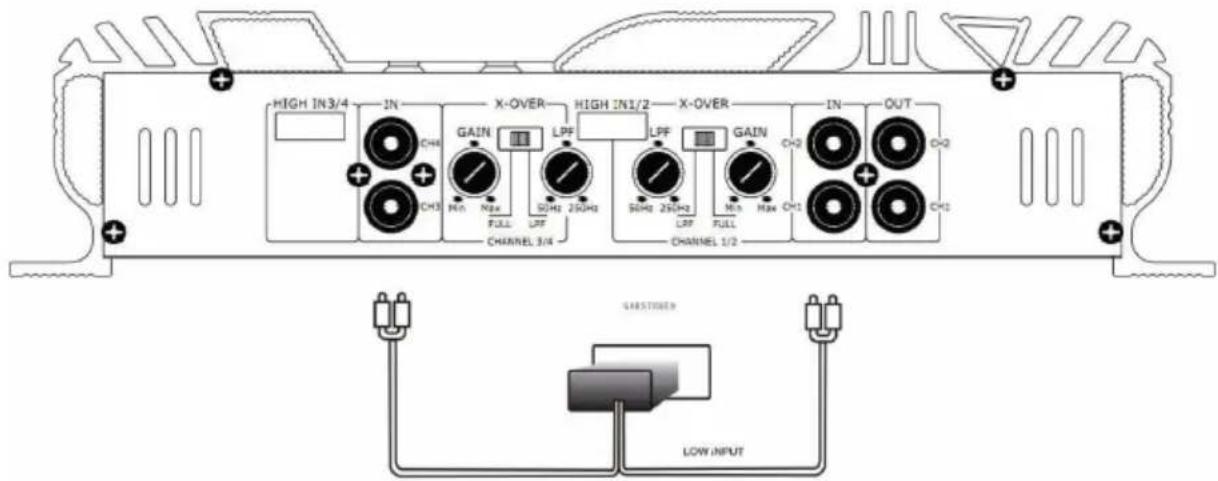

2-Kanal-Verstärke

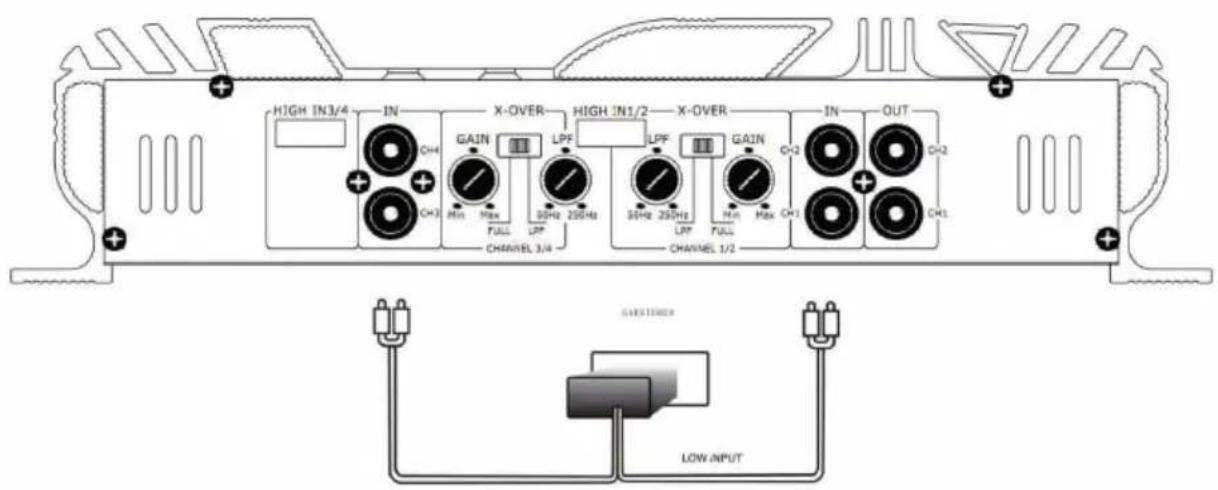

4-Kanal-Verstärker

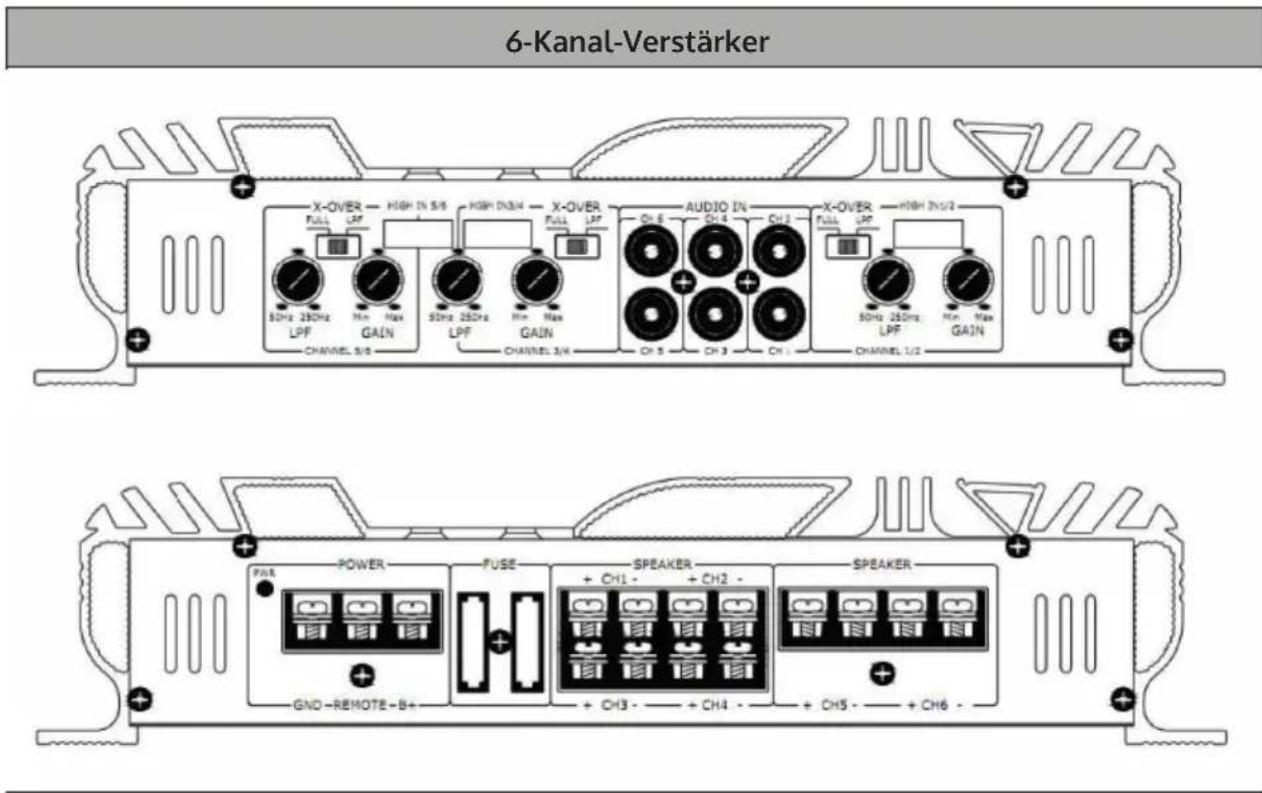

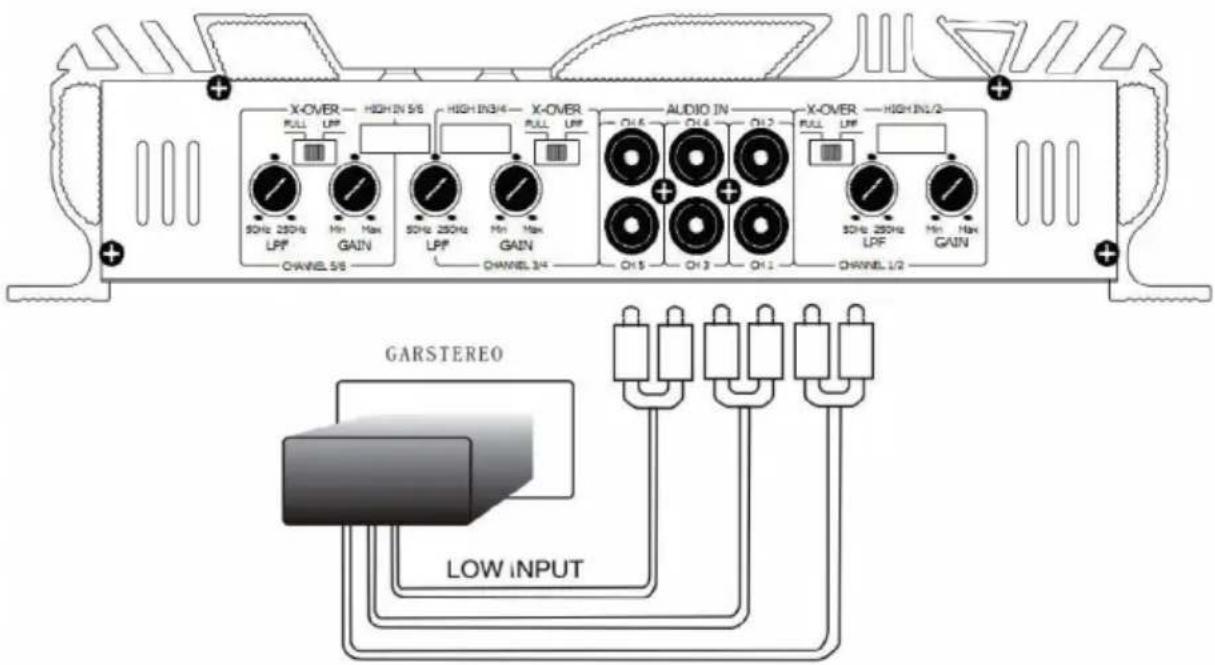

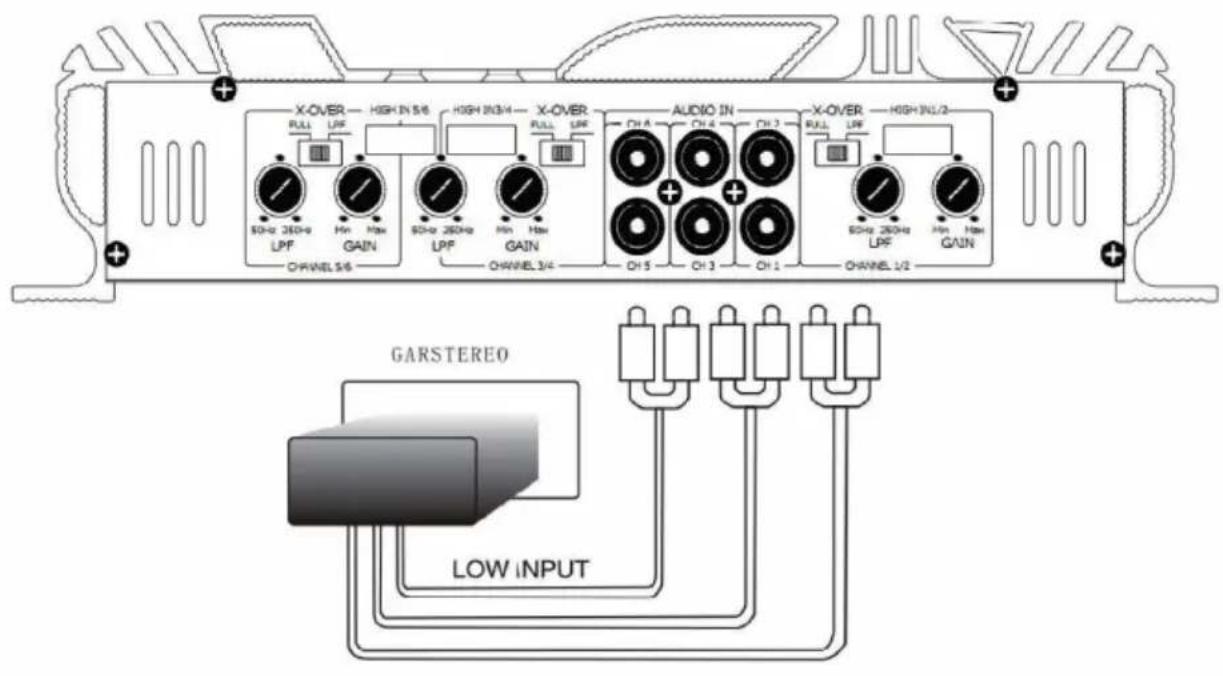

6-Kanal-Verstärke

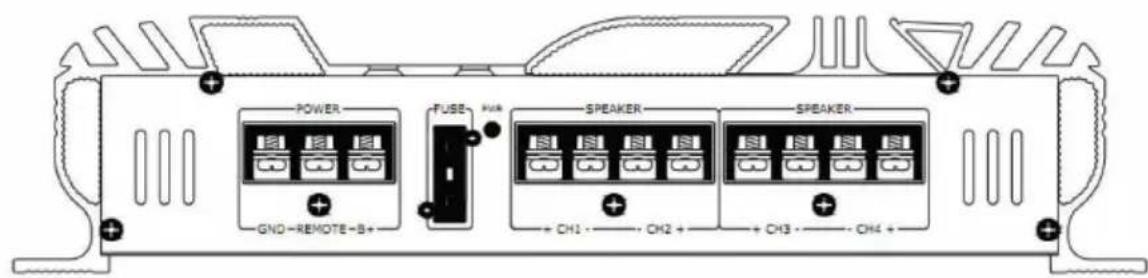

VERBINDUNG MIT DEN LAUTSPRECHERN

2-Kanal-Verstärke

4-Kanal-Verstärke

6-Kanal-Verstärke

Wichtige Hinweise

• Montieren Sie den Verständner an einer entsprechenden Stelle mit Hilfen der beigelegten Schrauben.
• Das Gerät heizt sich stark auf. Lassen Sie daher bei der Montage Platz um den Veränderk.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkt nicht im Hausmüll entsorgt werden damit. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung these Products, erhalten Sie von ihrer örtlichen Verwaltung oder Ihrm Hausmüllentsorgungsdienst.
