AMPCH04 - Autoradio Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio per auto
Marca	Auna
Modello	AMPCH04
Potenza di uscita	95 W x 2 canali, 95 W x 4 canali, 95 W x 6 canali
Gamma di frequenza	20 Hz - 20 kHz (±1 dB)
Sensibilità di ingresso (alta)	1,0 - 2,0 V, impedenza 100 ohm
Sensibilità di ingresso (bassa)	0,1 - 1,0 V, impedenza 10 kohm
Rapporto segnale/rumore	> 95 dB
Impedenza degli altoparlanti	4 - 16 ohm
Frequenza del subwoofer regolabile	30 Hz - 250 Hz
Alimentazione	CC 14,4 V (11-16 V)
Corrente massima	15 A
Funzioni principali	Alimentazione multimodale, ingresso RCA regolabile, protezione contro i cortocircuiti, accensione ritardata, riduzione del rumore
Ingressi	Alta potenza (altoparlanti) e RCA (preamplificatore)
Connettori	Ingressi RCA placcati oro
Protezione	Fusibile ATC, termica, cortocircuito degli altoparlanti
Materiale del telaio	Metallo robusto
Pulizia	Panno asciutto in microfibra, nessun prodotto chimico
Sicurezza	Non aprire, far riparare da un professionista, utilizzare al riparo da umidità e calore
Riparabilità	Riparazione solo da un tecnico autorizzato
Accessori inclusi	Viti di montaggio, fusibile di ricambio

Domande frequenti - AMPCH04 Auna

Come installare l'amplificatore Auna AMPCH04?

Montare l'amplificatore in un luogo asciutto e ventilato utilizzando le viti in dotazione. Collegare il cavo di alimentazione rosso al terminale positivo della batteria con il portafusibile, e il cavo nero alla massa (carrozzeria). Collegare il cavo arancione a un filo di accensione commutato dell'autoradio per l'accensione automatica.

Qual è la potenza dell'AMPCH04?

Eroga 95 watt per canale in configurazione 2, 4 o 6 canali, a seconda del cablaggio. La potenza totale dipende dal numero di canali utilizzati e dall'impedenza degli altoparlanti.

Come collegare gli altoparlanti all'amplificatore?

Utilizzare i morsetti a vite: collegare il filo positivo dell'altoparlante al terminale positivo corrispondente (es. FL+ per anteriore sinistro) e il filo negativo al terminale negativo (FL-). Rispettare l'impedenza minima di 4 ohm per canale.

Posso utilizzare l'AMPCH04 con un subwoofer?

Sì, l'amplificatore dispone di un filtro passa-basso regolabile da 30 a 250 Hz per il subwoofer. Utilizzare l'uscita subwoofer dell'autoradio o un ingresso RCA dedicato.

Qual è la sensibilità di ingresso consigliata?

La sensibilità si regola tra 0,1 V e 2 V a seconda dell'ingresso. Per un ingresso di alto livello (altoparlanti), regolare tra 1 e 2 V. Per un ingresso di basso livello (RCA), regolare tra 0,1 e 1 V.

Cosa fare se l'amplificatore non si accende?

Controllare prima il fusibile del cavo di alimentazione. Assicurarsi che il cavo arancione (telecomando) sia collegato a un filo di accensione 12 V commutato. Verificare la massa (cavo nero): deve essere ben fissata su una parte metallica nuda della carrozzeria.

L'amplificatore si scalda molto, è normale?

Un certo calore è normale, soprattutto ad alto volume. Assicurarsi che l'apparecchio sia montato in un luogo ben ventilato e che nessun oggetto ostruisca le alette di raffreddamento. Se la protezione termica si attiva, ridurre il volume o lasciare raffreddare.

Posso collegare l'amplificatore senza autoradio?

Sì, tramite l'ingresso AUX (RCA) collegando un lettore MP3 o uno smartphone con un cavo jack-RCA. Il cavo arancione deve sempre essere collegato a una fonte 12 V commutata per l'accensione.

Che tipo di fusibile utilizzare?

Utilizzare un fusibile ATC da 15 A (fornito). Non sostituire mai con un fusibile di valore superiore, poiché danneggerebbe l'amplificatore.

Come pulire l'amplificatore?

Scollegare l'apparecchio, quindi pulirlo con un panno morbido e asciutto. Non utilizzare mai detergenti o prodotti abrasivi.

MANUALE UTENTE AMPCH04 Auna

la ringraziamo per l'acquisto del disposativo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservanza delle avventenze di sicurezza e da un uso improprio del disposativo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 44

Avvertenze di sicurezza 44

Caratteristica del disposativo 45

Collegamento del cavo di alimentazione 45

Collegamento del cavo dell'interruttore remoto 46

Collegamento dell'ingresso dell'amplificatore 46

Collegamento AUX 46

Controllo della sensibilità di ingresso 46

Descrizione del dispositivo 47

Collegamento all'autoradio 49

Collegamento agli altoparlanti 50

Avviso di smaltimento 52

Produttore e importatore (UK) 52

DATI TECHNICI

Potenza di uscita	95 W x amplificatore a 2 canali 95 W x amplificatore a 4 canali 95 W x amplificatore a 6 canali
Risposta in frequenza 20 Hz-20 kHz a 1 dB
Sensibilità di ingressso	Alta: 1,0-2,0 V Impedenza: 100 Ohm
	Bassa: 0,1-1,0 V Impedenza 10 K Ohm
SR > 95 dB
Impedenza altoparlanti 4-16 Ohm
Frequenza del subwoofer Regolabile	30 Hz - 250 Hz
Alimentazione DC 14,4 V
Accessori Viti e fusibile di ricambio

AVVERTENZE DI SICUREZZA

• Conservare accuramente il manuale per poterlo consultare in agli momento.
• Utilizzare il prodotto esclusivamente come descriptto nelle istruzioni per l'uso. Qualsiasi altri uso può causare danni al prodotto o all'ambiente circostante.
• Smontare o modificare il dispositivo ne pregiudica la sicurezza.
• Maneggiare con cura il prodotto. Urti, colpi o cadute anche da un'altezza minima possono danneggiarlo.
• Tenere il prodotto lontano da umidità e da calore estremo.
• Non après assolutamente il disposativo. Nel caso di interventi esterni sul disposativo, la garanzia perde validità.
• Un montaggio errato può causare malfunzionamenti o guasto totale.
• Il disposativo deve essere protetto dall'umidità e dai raggi diretti del sole.
• Non usare mai detergenti per la pulizia, ma solo un panno in microfibrà asciutto.
• Non apriré il prodotto e non eseguire riparazioni autonomamente! Le riparazioni del dispositivo devono essere eseguite solo da un'azienda autorizzata.

CARATTERISTICHE DEL DISPOSITIVO

Generiche

• Capacità multimodale per il collegamento simultaneo di subwoofer e altoparlanti satellite
• Freqenza di crossover del subwoofer regolabile (30-250 Hz)
  Dispositivo di uscita a corrente elevata
• Livello di ingresso RCA regolabile
• Isolamento di base dell'ingresso
• Suppressione delle interferenze di linea
• Riduzione del rumore
• Ritardo di accensione
• Protezione contro i cortocircuito degli altoparlanti
• connettori RCA dorati e ingressi
• Protezione del fusibile dell'unità ATC

Alimentazione elettrica

• PWM (segnale di modulazione per l'ampiezza degli impulsi) ultra stabile
• Alimentazione elettrica (11-16 V)
• Protezione termica da surriscaldamento
• Accensione a distanza

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

• Poiché si tratta di un dispositivo a corrente elevata, il collegamento del cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusabile.
• Collegare saldamente il cavo nero a una vite o a un'altra parte della carrozeria della propria auto dopo aver rimioso la vernice. Ciò è necessario per una corretta messa a terra.
• Un cablaggio corretto porta a un suono bianro.

COLLEGAMENTO DEL CAVODELL'INTERRUPTORE REMOTO

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlling l'accensione e lo spegnimento dell'amplificatore.
• Il cavo di commutazione può servire come antenna della radio.

COLLEGAMENTO DELL'INGRESSO DELL'AMPLIFICATORE

• Questo dispositivo può essere utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare i cavi di uscita degli altoparlanti dell'autoradioagli ingressi ad alta potenza + / - destra e sinistra.
• Collegamento generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

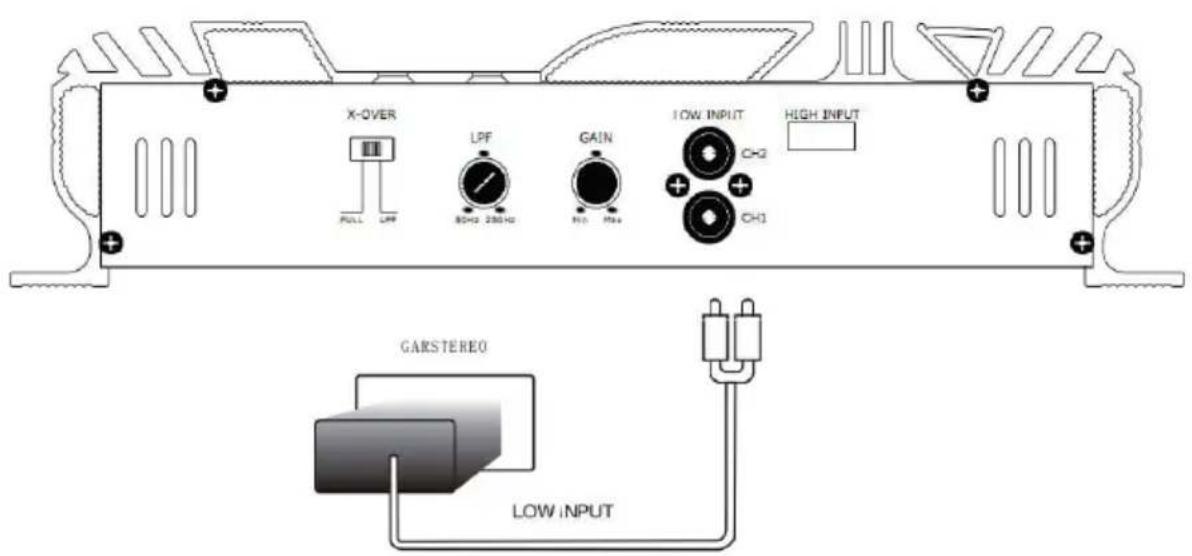

COLLEGAMENTO AUX

• Collegare il cavo di ingresso AUX al connettore RCA come descririto: BIANCO all'uscita sinistra del preamplificatore dell'autoradio. ROSSO all'uscita destra del preamplificatore dell'autoradio.
• Prima di collegare l'uscita del preamplificatore dell'autoradio o di altri dispositivi, assicurarsi che l'impenenza e la sensibilità corrispondano a但这a connessione AUX.

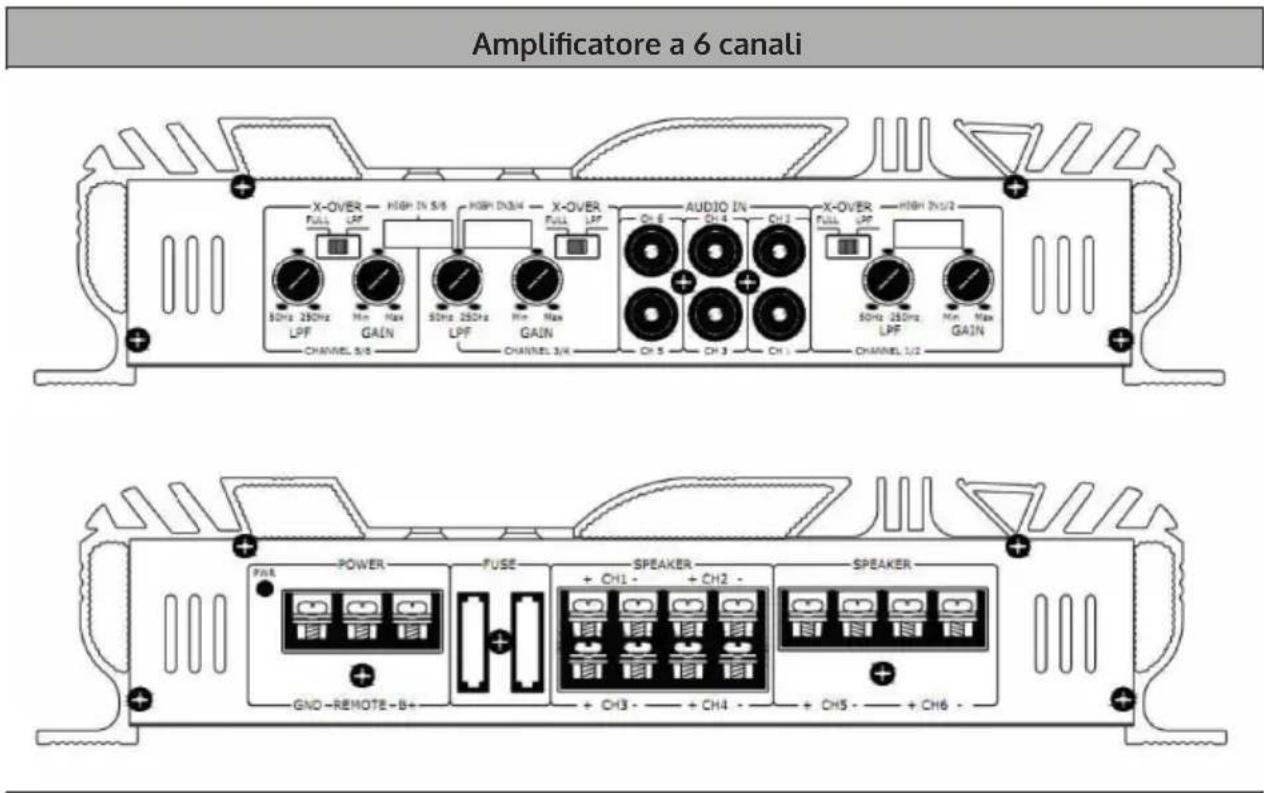

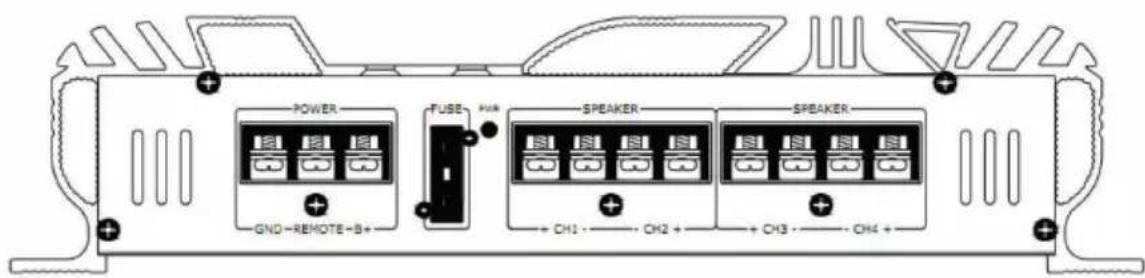

CONTROLLO DELLA SENSIBILITA DI INGRESSO

• Controllare la sensibilità di ingresso dell'autoradio.

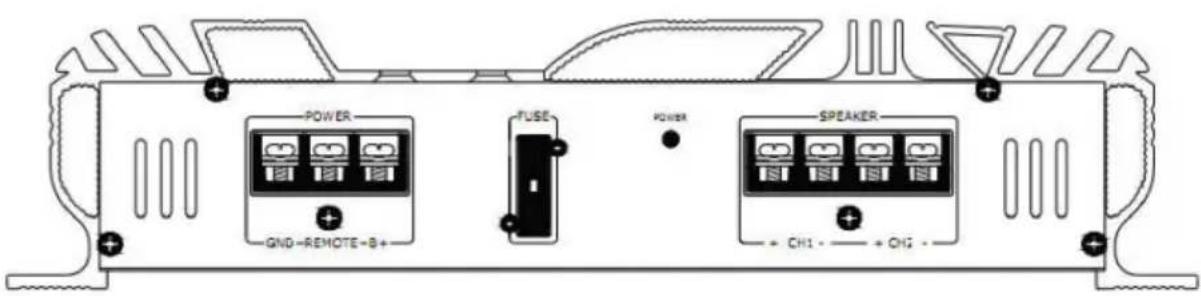

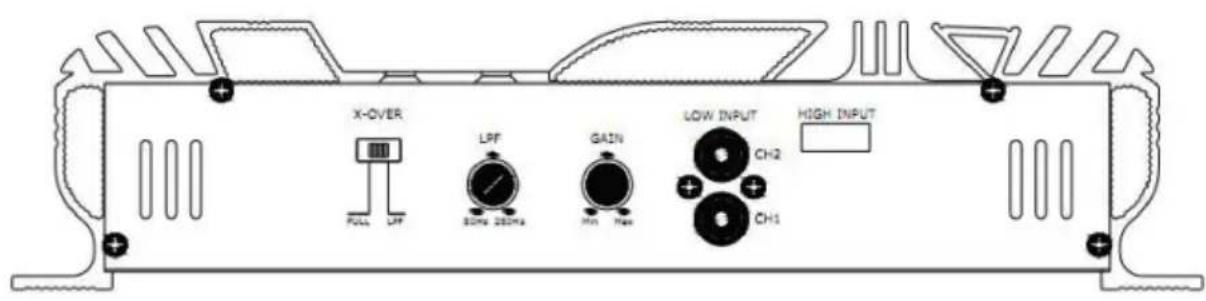

Amplificatore a 2 canali

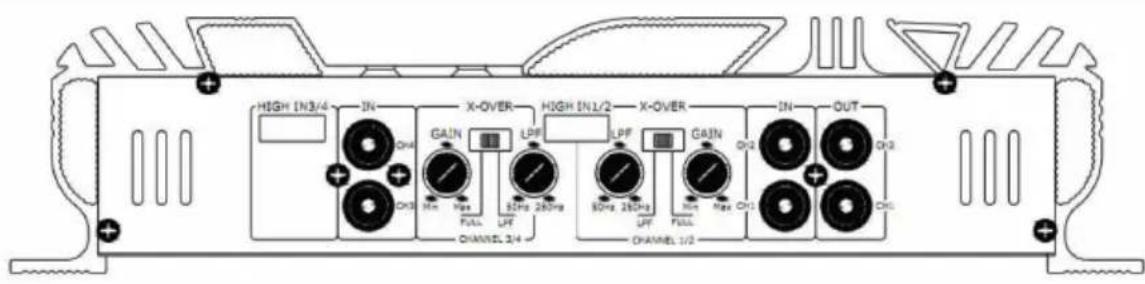

Amplificatore a 4 canali

Note important

• L'amplificatore richiede 15 A alla massima potenza. Se l'amplificatore viene usato a motore spento, la batteria potrebbe scaricarsi. Si prega di accendere sempre il motore prima di utilizzato l'amplificatore.
• Usare solo cavi di alimentazione con una sezione adequata.
• Questo disposativo è adatto per altoparlanti con un'impedenza di 2-16 Ohm. Gli altoparlanti devono avera una capacité sufficiente per assorbire più potenza del disposativo.

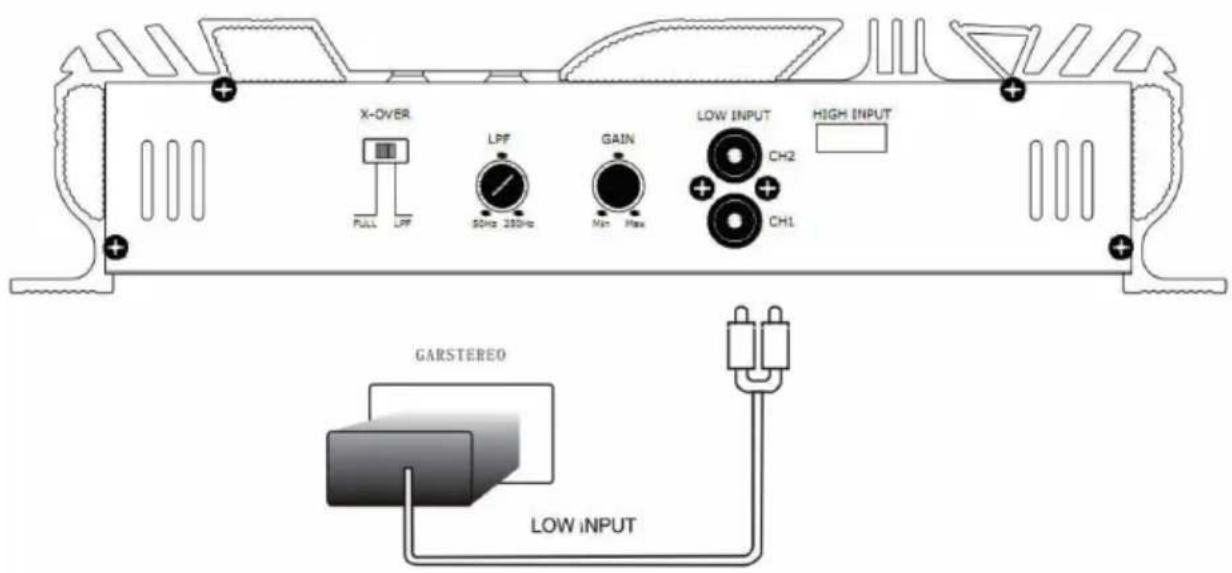

Amplificatore a 2 canali

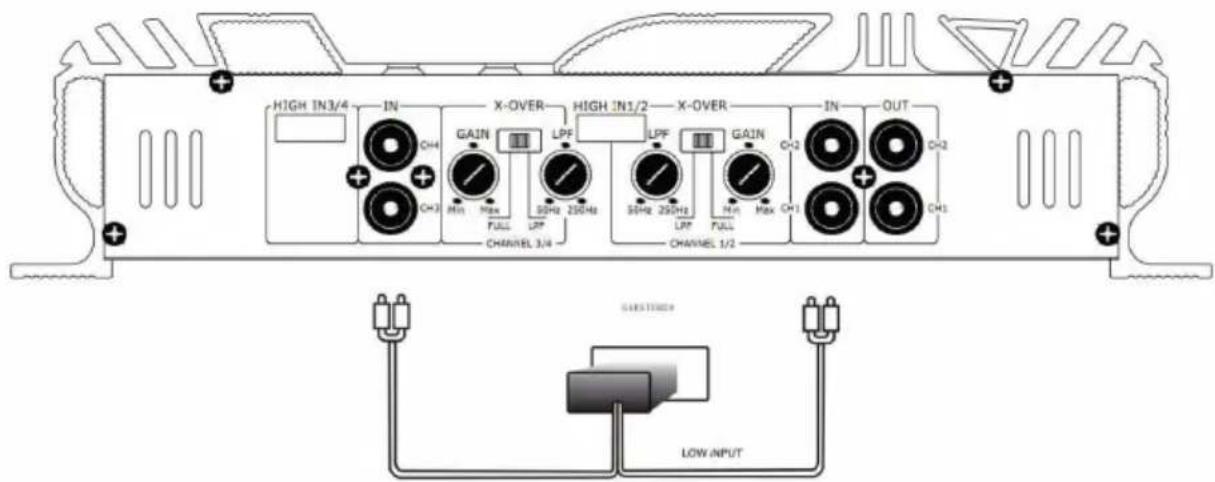

Amplificatore a 4 canali

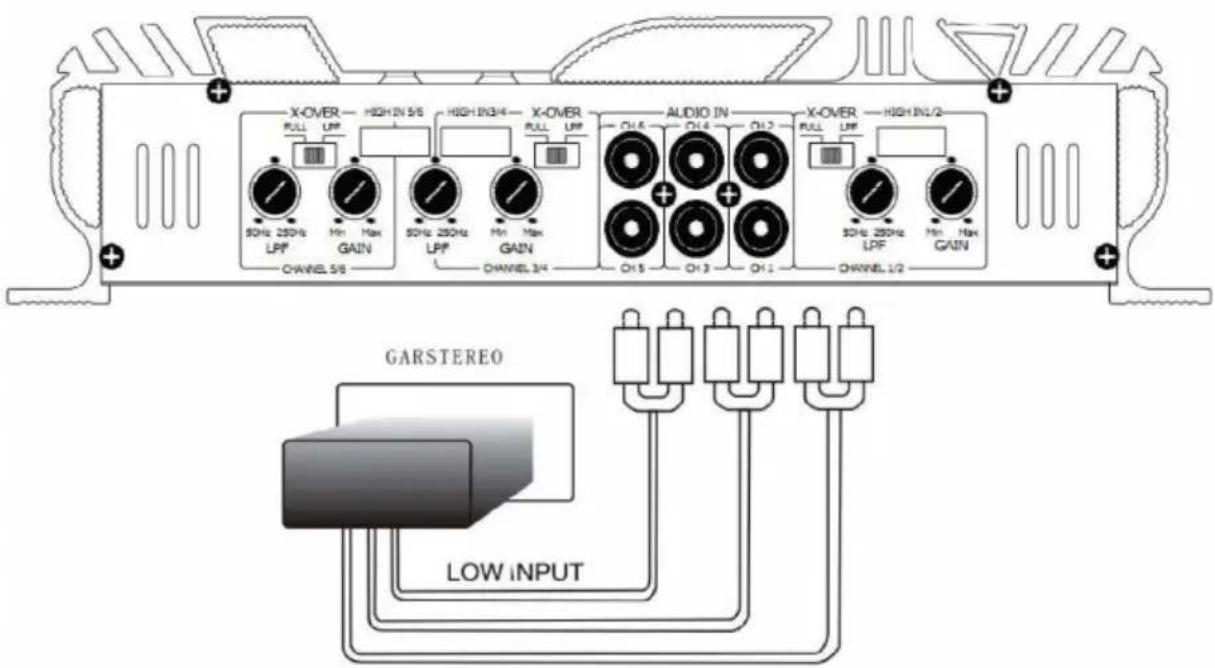

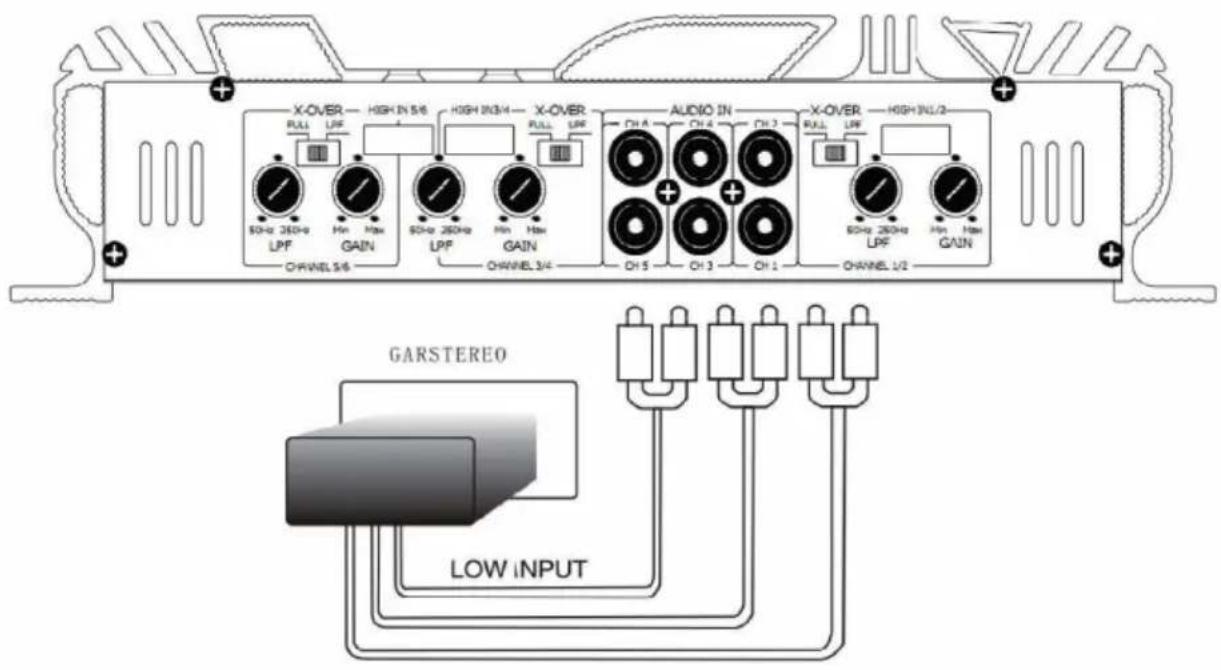

Amplificatore a 6 canali

COLLEGAMENTO AGLI ALTOPARLANTI

Amplificatore a 2 canali

Amplificatore a 4 canali

Amplificatore a 6 canali

Note important

• Montare l'amplificatore in un luogo appropriato utilizzando le viti allegate.
• Il disposativo si riscalda molto. Pertanto, lasciare spazio intorno all'amplificatore quando lo si monta.

AVVISO DI SMALTIMENO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto nei rifiuti casalinghi. Il dispositorio deve inceve essere portato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative. Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per La Gran Bretagna:

Chal-Tec UK limited
