W2AC200 - Autoradio Auna - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de voiture 4 canaux
Marque	Auna
Modèle	W2AC200
Puissance de sortie RMS	90 W x 2 (20 Hz - 20 kHz, 2 ohms)
Puissance de sortie max	2000 W
Sensibilité d'entrée haute	1.0 - 2.0 V (impédance 100 ohms)
Sensibilité d'entrée basse	0.1 - 1.0 V (impédance 10 kohms)
Rapport signal/bruit	> 95 dB
Impédance des enceintes	4 - 16 ohms (compatible 2 ohms)
Fréquence du subwoofer	Réglable de 30 Hz à 250 Hz
Alimentation	CC 14,4 V (11 - 16 V, 7,5 A max)
Dimensions (L x l x H)	250 x 245 x 52 mm
Accessoires inclus	Vis de montage, fusible de rechange
Mode de fonctionnement	Multi-mode : stéréo, mono, ponté
Filtre passe-bas	Intégré, réglable (50-250 Hz)
Entrées	Haute impédance (haut-parleur) et basse impédance (RCA dorées)
Protections	Thermique, court-circuit des enceintes, allumage différé
Nettoyage	Chiffon sec en microfibres, pas de produits chimiques
Entretien	Ne pas ouvrir, confier les réparations à un professionnel
Garantie	Annulée en cas d'ouverture par un tiers

FOIRE AUX QUESTIONS - W2AC200 Auna

Comment brancher l'amplificateur W2AC200 sur une batterie de voiture ?

Connectez le fil rouge à la borne positive de la batterie via le porte-fusible, le fil noir à la masse (carrosserie décapée), et le fil orange à un câble d'alimentation commuté de l'autoradio pour la mise en marche à distance.

Quelle est l'impédance minimale des enceintes compatible ?

Cet amplificateur fonctionne avec des enceintes de 4 à 16 ohms, mais une impédance de 2 ohms est tolérée (attention à la chauffe).

Comment régler la sensibilité d'entrée (GAIN) ?

Réglez le potentiomètre GAIN pour que la tension d'entrée corresponde à celle de votre autoradio. En entrée haute : 1,0-2,0 V ; en entrée basse : 0,1-1,0 V. Évitez de monter trop haut pour limiter la distorsion.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez les connexions : fil rouge sur batterie, noir à la masse, orange sur un 12 V commuté. Contrôlez le fusible ATC sur l'appareil et le fusible principal du câble d'alimentation.

Puis-je brancher un subwoofer en ponté (bridge) ?

Oui, utilisez les bornes CH1+ et CH2- pour un ponté. Connectez un subwoofer d'impédance 4 ohms minimum. L'impédance totale vue par l'ampli sera de 2 ohms.

Comment utiliser le filtre passe-bas (LPF) ?

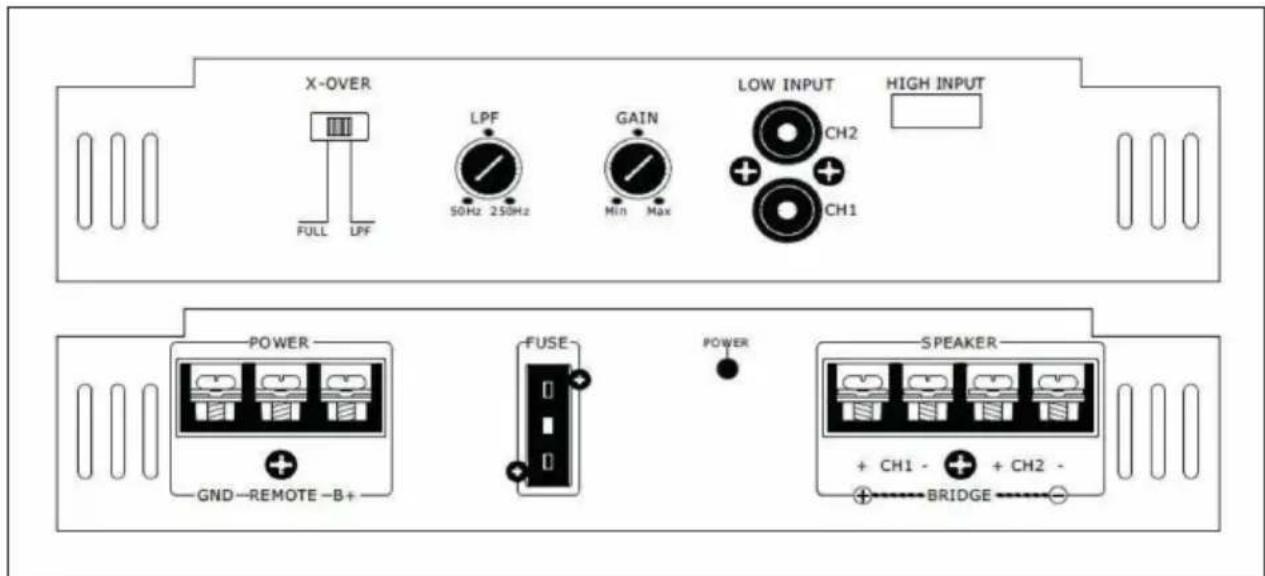

Le sélecteur X-OVER permet de choisir entre FULL (pleine bande) et LPF (passe-bas). Le potentiomètre LPF règle la fréquence de coupure de 30 Hz à 250 Hz, idéal pour un subwoofer.

Quels câbles d'alimentation utiliser ?

Utilisez des câbles de section supérieure à 3 mm² pour supporter le courant maximal de 7,5 A. Un câble trop fin peut chauffer et provoquer des chutes de tension.

L'amplificateur chauffe beaucoup, est-ce normal ?

Oui, cet amplificateur peut chauffer en fonctionnement. Assurez une ventilation suffisante lors du montage, ne le couvrez pas et laissez un espace libre autour. Si la protection thermique s'enclenche, réduisez le volume ou améliorez la ventilation.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec en microfibres pour dépoussiérer. N'utilisez jamais de produits chimiques, d'eau ou d'alcool, car ils pourraient endommager les circuits.

Puis-je utiliser l'amplificateur moteur arrêté ?

Oui, mais la batterie se déchargera rapidement car l'ampli tire jusqu'à 7,5 A. Il est recommandé de faire tourner le moteur pour éviter une batterie à plat.

MODE D'EMPLOI W2AC200 Auna

Hersteller & Importeur (UK) 12

English 13

Español 21

Français 29

Italiano 37

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Consignes de sécurité 30

Caractéristiques de l'appareil 31

Instructions de connexion 32

Connexion à la radio 34

Montage de l'appareil 35

Informations sur le recyclage 36

Fabricant et importateur (GB) 36

FICHE TECHNIQUE

Puissance de sortie 90 W x 2
Puissance de sortie de l'amplificateur	2000 W max.
Sensibilité d'entrée	Haute : 1.0 - 2.0 V Impédance 100 ohms
	Faible : 0,1 - 1,0 V Impédance 10 kohms
Rapport signal/bruit Supérieur à	95 dB
Impédance des enceintes 4-16 ohms
Fréquence du subwoofer Réglable de 30 Hz à 250 Hz
Alimentation CC 14,4 V
Dimensions 250 x 245 x 52 mm
Accessoires Vis et fusible de rechange

CONSIGNES DE SÉCURITÉ

• Conservez toujours ces instructions dans un endroit sûr afin de pouvoir les consulter à tout moment.
• Utilisez le produit uniquement comme décrit dans le mode d'emploi. Toute autre utilisation peut entraîner des dommages au produit ou à son environnement.
• Toute modification ou démontage de l'appareil affecte la sécurité du produit.
• Manipulez le produit avec précaution. Les chocs, coups ou chutes même de faible hauteur peuvent l'endommager.
• Gardez le produit à l'abri de l'humidité et de la chaleur extrême.
• N'ouvrez en aucun cas l'appareil. La garantie est annulée en cas d'intervention sur l'appareil par des tiers.
• Un montage incorrect peut entraîner des dysfonctionnements ou une panne totale.
• L'appareil doit être protégé de toute humidité et de la lumière directe du soleil.
• N'utilisez jamais de produits de nettoyage, mais uniquement un chiffon sec en microfibres.
• N'ouvrez jamais l'appareil vous-même et n'effectuez jamais de réparations vous-même ! L'appareil ne doit être réparé que par une entreprise spécialisée.

CARACTÉRISTIQUES DE L'APPAREIL

Audio

• Auna Amplificateur de voiture noir acrylique & LED bleues, 2000 W
• 90 W x 2 canaux de puissance de sortie (20 Hz - 20 KHz, à 2 ohms)
• Multi-mode pour le fonctionnement simultané du subwoofer et des enceintes satellites
• Fréquence de coupure du subwoofer réglable (30-250 Hz)
• Dispositif de sortie à courant élevé
• Niveau d'entrée RCA réglable
• Isolation de base de l'entrée pour supprimer le bruit de ligne

Alimentation en énergie

• PWM (signal modulé en largeur d'impulsion) ultra-stable
• Alimentation en énergie (11-16 V)
• Protection thermique contre la surchauffe
• Allumage à distance

Général

• Réduction du bruit
• Allumage différé
• Protection contre les courts-circuits des enceintes
• connecteurs et entrées RCA en or
• Fusible ATC sur l'appareil

INSTRUCTIONS DE CONNEXION

1. Connexion du câble d'alimentation

• S'agissant d'un appareil à courant élevé, une bonne connexion du câble d'alimentation est très importante.
• Connectez le câble rouge à la borne (+) de votre batterie en utilisant le câble avec le porte-fusible.
• Connectez fermement le câble noir à une vis ou à une autre partie de la carrosserie de votre voiture après avoir enlevé la peinture à cet endroit. Ceci est nécessaire pour une mise à la terre correcte.
• Un câblage correct permet d'obtenir un son clair.

2. Connexion du câble de mise en marche/arrêt à distance

• Connectez le câble orange à un câble d'alimentation commuté de l'autoradio. Ceci contrôle la mise en marche et l'arrêt de l'amplificateur.
• Pour ce faire, vous pouvez utiliser le câble de l'antenne automatique de la radio (le cas échéant).

3. Connexion de l'entrée de l'amplificateur

• Cet appareil peut être utilisé avec tous les autoradios qui ont une puissance de sortie élevée.
• Connexion de base séparée de l'autoradio : connectez les câbles de sortie des enceintes de l'autoradio aux entrées haute puissance +/- droite et gauche.
• Connexion générale de l'autoradio : connectez le câble de sortie négatif de l'enceinte de l'autoradio aux deux câbles restants +/- droit et gauche.

4. Connexion AUX :

• Connectez le câble d'entrée AUX au connecteur RCA comme décrit : Blanc à la sortie gauche du préamplificateur de l'autoradio et Rouge à la sortie RCA droite de l'autoradio..
• Avant de connecter la sortie RCA de l'autoradio ou d'un autre équipement, assurez-vous que l'impédance et la sensibilité correspondent à cette connexion AUX.

5. Contrôle de la sensibilité d'entrée

- Réglez la sensibilité d'entrée pour qu'elle corresponde au signal de sortie de l'autoradio.

6. Connexion des enceintes (stéréo & mono)

- Connectez les enceintes comme indiqué sur l'illustration.

Remarques importantes

• L'amplificateur nécessite 7,5 A à la puissance maximale. Si l'amplificateur est utilisé alors que le moteur est arrêté, la batterie peut se décharger. Veuillez toujours allumer le moteur avant d'utiliser l'amplificateur.
• N'utilisez que des câbles d'alimentation ayant une section appropriée (de plus de 3 mm ^2 ).
• Cet appareil convient aux enceintes dont l'impédance est comprise entre 2 et 16 ohms. Les enceintes doivent avoir une capacité suffisante pour absorber la puissance de l'appareil.

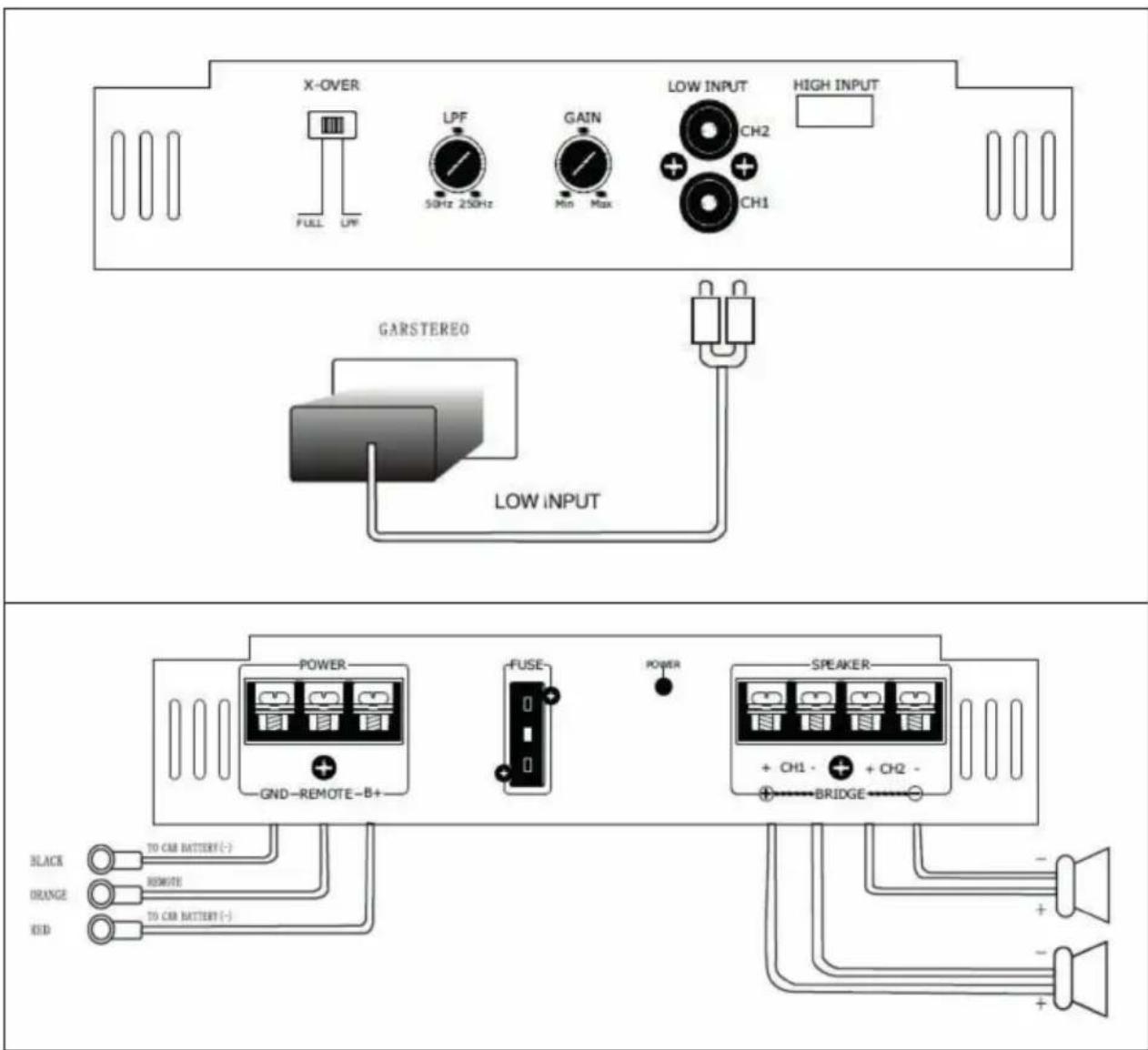

CONNEXION À LA RADIO

BLACK (Noir) Vers le pôle (-) de la batterie ou un autre point de masse

ORANGE (orange) Allumage à distance

RED (rouge) Vers le pôle (+) de la batterie

MONTAGE DE L'APPAREIL

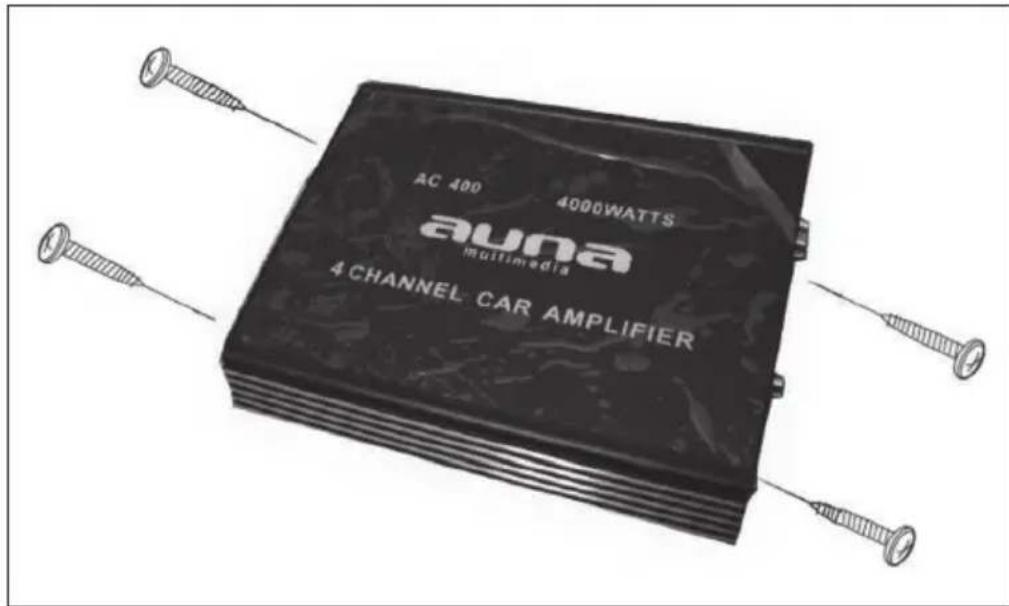

Montez l'amplificateur à l'aide de vis comme indiqué sur l'illustration.

Remarques importantes

• L'appareil chauffe fortement.
- Laissez par conséquent suffisamment d'espace pour la ventilation autour de l'amplificateur lors du montage. Ne couvrez pas l'amplificateur pendant son utilisation.

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers.
