Type de produit	Amplificateur autoradio
Marque	Auna
Modèle	AMPCH02
Puissance de sortie	95 W x 2 canaux (RMS)
Réponse en fréquence	20 Hz – 20 kHz (à 1 dB)
Rapport signal/bruit	> 95 dB
Sensibilité d'entrée	Haute : 1,0-2,0 V (100 Ω) / Basse : 0,1-1,0 V (10 kΩ)
Impédance des enceintes	4-16 Ω
Fréquence de coupure subwoofer	30-250 Hz (réglable)
Alimentation	CC 14,4 V (11-16 V)
Protection	Court-circuit, thermique, fusible ATC
Entrées	RCA (or) et haut niveau (fils enceintes)
Allumage à distance	Oui (câble orange)
Réglage de gain	Oui (potentiomètre)
Filtre passe-bas	Oui (LPF, réglable)
Mode de fonctionnement	Multi-mode (subwoofer + satellites)
Refroidissement	Par convection (passif)
Dimensions (approx.)	200 x 150 x 50 mm
Poids (approx.)	1 kg
Accessoires inclus	Vis de montage, fusible de rechange

FOIRE AUX QUESTIONS - AMPCH02 Auna

Comment connecter l'alimentation de l'amplificateur Auna AMPCH02 ?

Connectez le câble rouge à la borne positive (+) de la batterie via le porte-fusible, et le câble noir à une masse propre de la carrosserie (après avoir enlevé la peinture). Utilisez des câbles de section appropriée.

Comment câbler le fil de télécommande (allumage à distance) ?

Connectez le fil orange à un câble d'alimentation commuté de l'autoradio (souvent le fil d'antenne). Cela permet d'allumer et d'éteindre l'amplificateur avec l'autoradio.

Quels types d'entrées puis-je utiliser sur l'amplificateur ?

L'amplificateur dispose d'entrées RCA (or) pour signaux préamplifiés et d'entrées haut niveau (fils d'enceintes) pour autoradios sans sorties RCA. Les deux sont compatibles.

Comment régler le gain de l'amplificateur ?

Utilisez le potentiomètre GAIN sur l'amplificateur. Commencez à minimum et augmentez progressivement jusqu'à obtenir un son clair sans distorsion. Ajustez d'abord le volume de l'autoradio à 75%.

Quelle impédance d'enceintes est recommandée ?

L'amplificateur fonctionne avec des enceintes de 4 à 16 ohms. Assurez-vous que l'impédance totale ne descende pas en dessous de 2 ohms par canal pour éviter une surcharge.

Comment régler la fréquence de coupure du subwoofer ?

Utilisez le réglage LPF (Low Pass Filter) sur l'amplificateur. Tournez le potentiomètre entre 30 et 250 Hz pour définir la fréquence de coupure du subwoofer. Ajustez selon les enceintes satellites.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez les connexions d'alimentation (B+ et GND), le fusible, et le fil de télécommande. Assurez-vous que l'autoradio est allumé. Si le problème persiste, vérifiez la masse et les fusibles.

Comment protéger l'amplificateur de la surchauffe ?

Montez l'amplificateur dans un endroit bien ventilé. L'appareil chauffe fortement ; laissez un espace d'au moins 5 cm autour. La protection thermique coupe automatiquement en cas de surchauffe.

Puis-je utiliser l'amplificateur avec des enceintes de 2 ohms ?

Non, l'impédance minimale est de 4 ohms par canal. Une impédance inférieure peut endommager l'amplificateur.

Comment nettoyer l'amplificateur Auna AMPCH02 ?

Utilisez un chiffon sec en microfibres. N'utilisez jamais de produits de nettoyage ou de solvants. Débranchez l'appareil avant le nettoyage.

MODE D'EMPLOI AMPCH02 Auna

Hersteller & Importeur (UK) 12

English 13

Español 23

Français 33

Italiano 43

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Consignes de sécurité 34

Caractéristiques de l'appareil 35

Connexion du câble d'alimentation 35

Connexion du câble de télécommande d'allumage 36

Connexion de l'entrée de l'amplificateur 36

Connexion AUX 36

Contrôle de la sensibilité d'entrée 36

Aperçu de l'appareil 37

Connexion à l'autoradio 39

Connexion aux enceintes 40

Informations sur le recyclage 42

Fabricant et importateur (GB) 42

FICHE TECHNIQUE

Puissance de sortie	95 W x amplificateur à 2 canaux95 W x amplificateur à 4 canaux95 W x amplificateur à 6 canaux
Plage de fréquence 20 Hz-20 kHz à 1 dB
Sensibilité d'entrée	Haute : 1,0-2,0 VImpédance : 100 ohms
	Basse : 0,1-1,0 VImpédance 10 k ohms
SR > 95 dB
Impédance des enceintes 4-16 ohms
Fréquence du subwoofer Réglable de 30 Hz à 250 Hz
Alimentation CC 14,4 V
Accessoires Vis et fusible de rechange

CONSIGNES DE SÉCURITÉ

• Conservez toujours ces instructions dans un endroit sûr afin de pouvoir les consulter à tout moment.
• Utilisez le produit uniquement comme décrit dans le mode d'emploi. Toute autre utilisation peut entraîner des dommages au produit ou à son environnement.
• Toute modification ou démontage de l'appareil affecte la sécurité du produit.
• Manipulez le produit avec précaution. Les chocs, coups ou chutes même de faible hauteur peuvent l'endommager.
• Gardez le produit à l'abri de l'humidité et de la chaleur extrême.
• N'ouvrez en aucun cas l'appareil. La garantie est annulée en cas d'intervention sur l'appareil par des tiers.
• Un montage incorrect peut entraîner des dysfonctionnements ou une panne totale.
• L'appareil doit être protégé de toute humidité et de la lumière directe du soleil.
• N'utilisez jamais de produits de nettoyage, mais uniquement un chiffon sec en microfibres.
• N'ouvrez jamais l'appareil vous-même et n'effectuez jamais de réparations vous-même ! L'appareil ne doit être réparé que par une entreprise spécialisée.

CARACTÉRISTIQUES DE L'APPAREIL

Général

• Capacité d'alimentation multi-mode pour la connexion simultanée du subwoofer et des enceintes satellites
• Fréquence de coupure du subwoofer réglable (30-250 Hz)
• Dispositif de sortie à courant élevé
• Niveau d'entrée RCA réglable
• Isolation de l'entrée de base
• Réduction des parasites de ligne
• Réduction du bruit
• Allumage différé
• Protection contre les courts-circuits des enceintes
• connecteurs et entrées RCA en or
  • Protection par fusible de l'unité ATC

Alimentation en énergie

• PWM (signal modulé en largeur d'impulsion) ultra-stable
• Alimentation en énergie (11-16 V)
• Protection thermique contre la surchauffe
• Allumage à distance

CONNEXION DU CÂBLE D'ALIMENTATION

• S'agissant d'un appareil à courant élevé, la connexion du câble d'alimentation est très importante.
• Connectez le câble rouge à la borne (+) de votre batterie en utilisant le câble avec le porte-fusible.
• Connectez fermement le câble noir à une vis ou à une autre partie de la carrosserie de votre voiture après avoir enlevé la peinture. Ceci est nécessaire pour une mise à la terre correcte.
• Un câblage correct permet d'obtenir un son clair.

CONNEXION DU CÂBLE DE TÉLÉCOMMANDE D'ALLUMAGE

• Connectez le câble orange à un câble d'alimentation commuté de l'autoradio. Ceci contrôle la mise en marche et l'arrêt de l'amplificateur.
• Le câble d'alimentation commuté peut servir d'antenne à la radio.

CONNEXION DE L'ENTRÉE DE L'AMPLIFICATEUR

• Cet appareil peut être utilisé avec tous les autoradios qui ont une puissance de sortie élevée.
• Connexion de base séparée de l'autoradio : connectez les câbles de sortie des enceintes de l'autoradio aux entrées haute puissance +/- droite et gauche.
• Connexion générale de l'autoradio : connectez le câble de sortie négatif de l'enceinte de l'autoradio aux deux câbles restants +/- droit et gauche.

CONNEXION AUX

• Connectez le câble d'entrée AUX au connecteur RCA comme décrit : BLANC à la sortie gauche du préamplificateur de l'autoradio. ROUGE vers la sortie droite du préamplificateur de l'autoradio.
• Avant de connecter la sortie du préamplificateur de l'autoradio ou d'un autre équipement, assurez-vous que l'impédance et la sensibilité correspondent à cette connexion AUX.

CONTRÔLE DE LA SENSIBILITÉ D'ENTRÉE

- Contrôlez la sensibilité de l'entrée de l'autoradio.

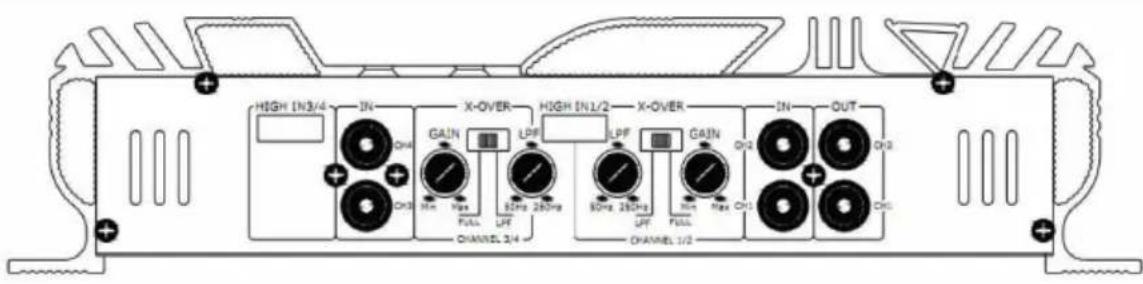

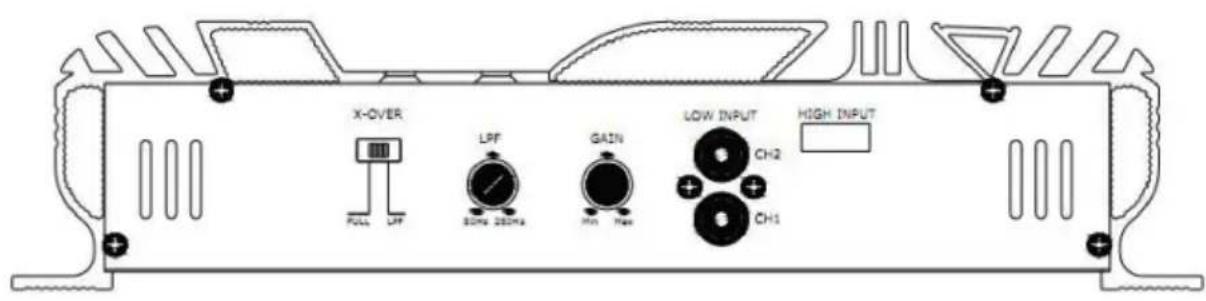

APERÇU DE L'APPAREIL

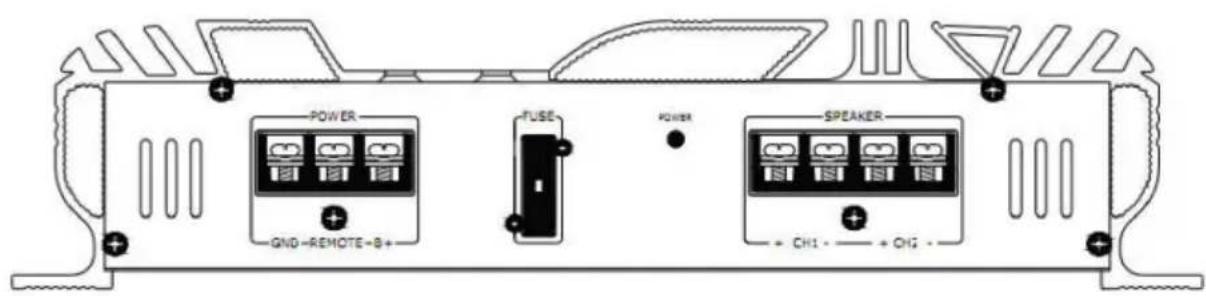

Amplificateur à 2 canaux

Amplificateur à 4 canaux

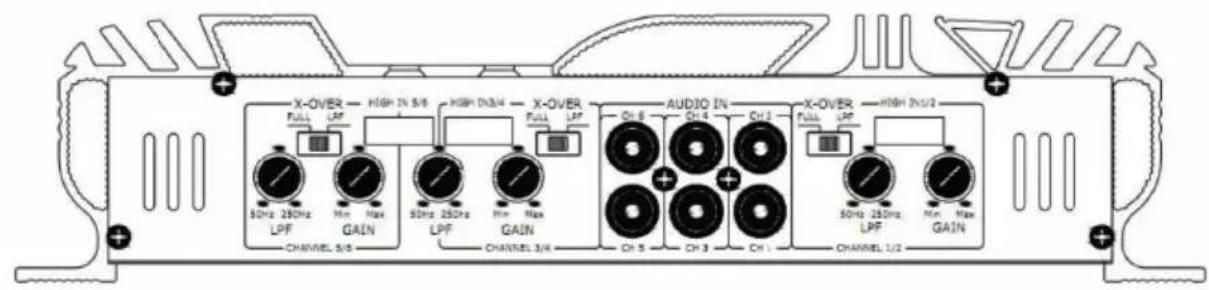

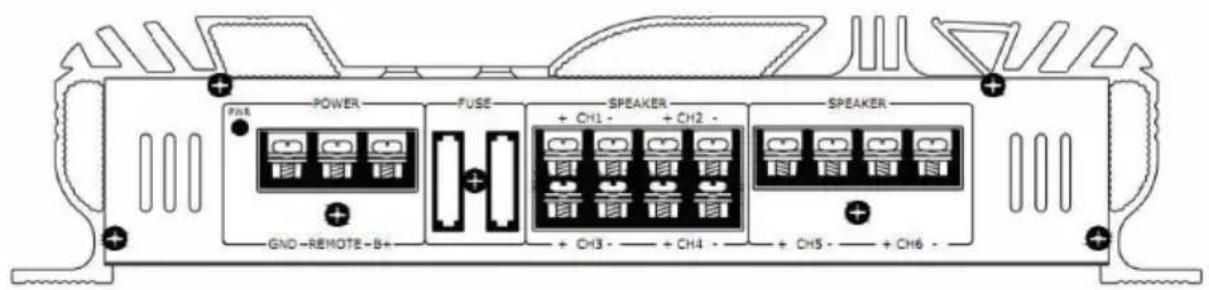

Amplificateur à 6 canaux

Remarques importantes

• L'amplificateur nécessite 15 A à la puissance maximale. Si l'amplificateur est utilisé alors que le moteur est arrêté, la batterie peut se décharger. Veuillez toujours allumer le moteur avant d'utiliser l'amplificateur.
• N'utilisez que des câbles d'alimentation ayant une section appropriée.
• Cet appareil convient aux enceintes dont l'impédance est comprise entre 2 et 16 ohms. Les enceintes doivent avoir une capacité suffisante pour absorber une plus grande partie de la puissance de l'appareil.

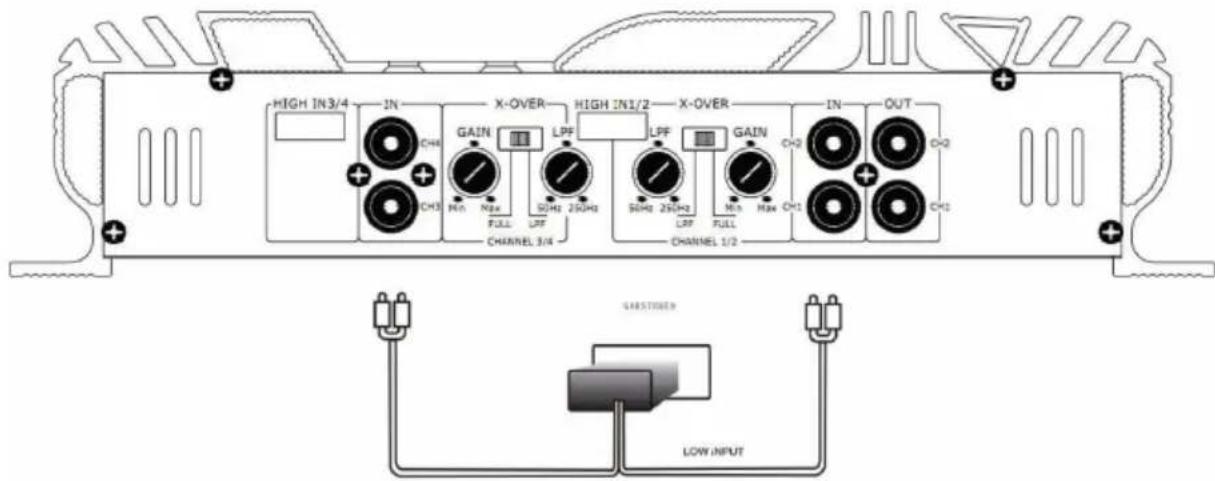

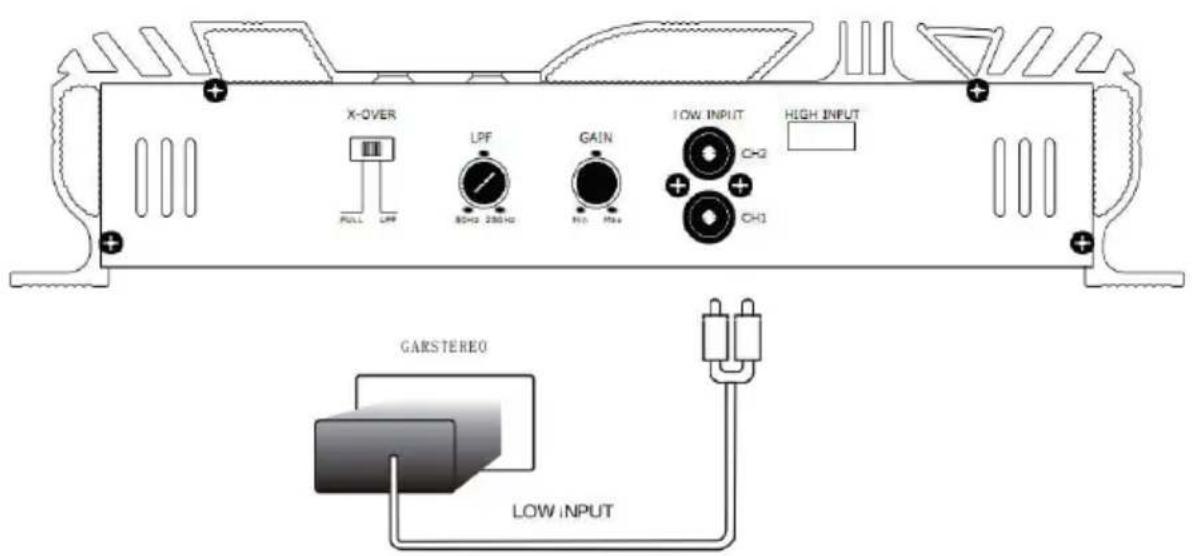

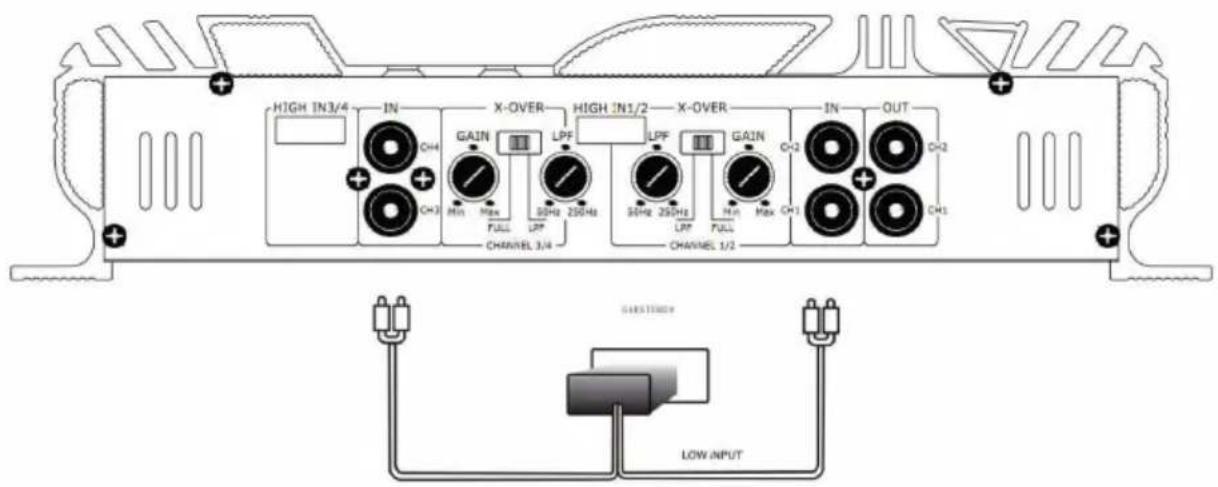

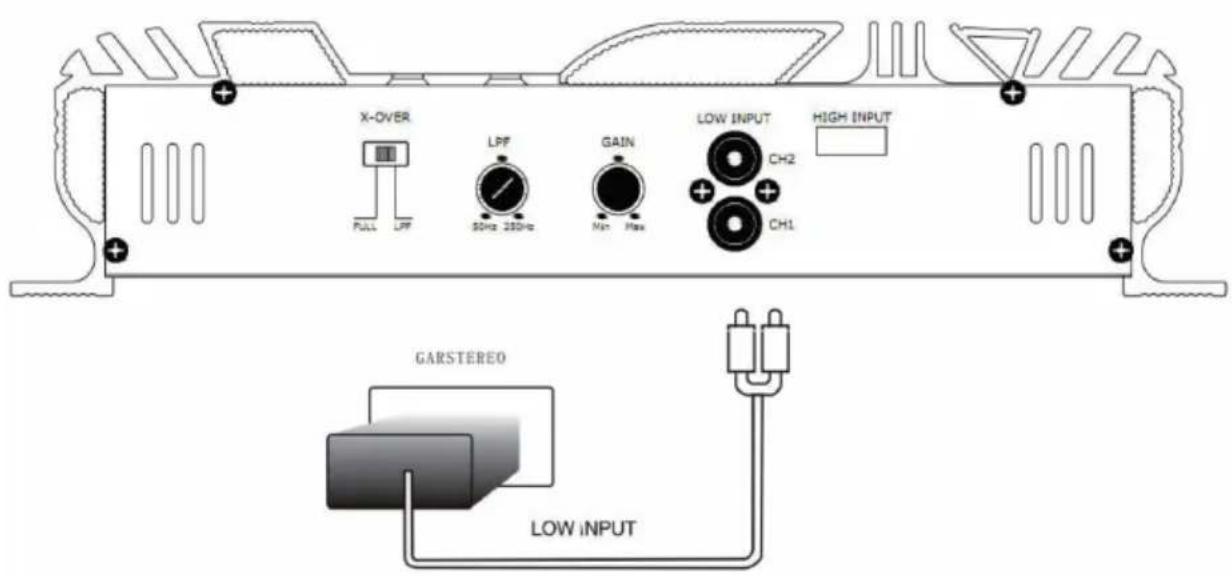

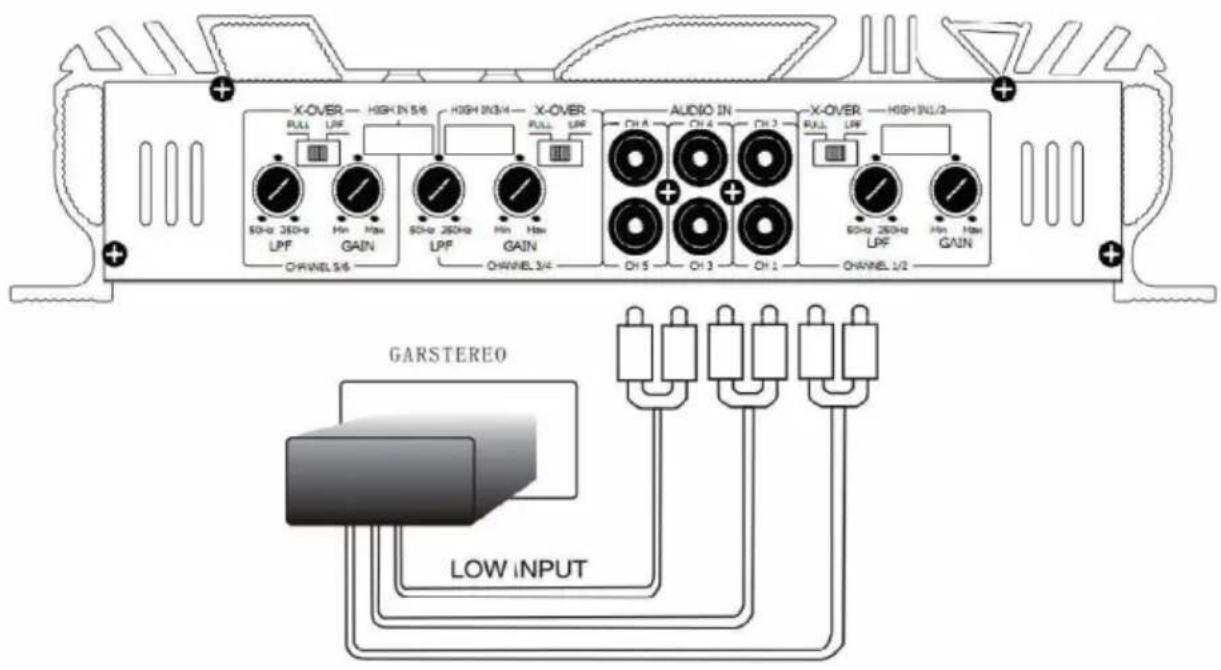

CONNEXION À L'AUTORADIO

Amplificateur à 2 canaux

Amplificateur à 4 canaux

Amplificateur à 6 canaux

CONNEXION AUX ENCEINTES

Amplificateur à 2 canaux

Amplificateur à 4 canaux

Amplificateur à 6 canaux

Remarques importantes

• Montez l'amplificateur dans un endroit approprié à l'aide des vis fournies.
• L'appareil chauffe fortement. Par conséquent, laissez de l'espace autour de l'amplificateur lors de son montage.
